CST如何實現空間分布變化的材料設置

本期我們介紹一個材料設置的問題，比如一塊材料的參數隨著他的空間位置不同，他的參數是不同。我們不可能把材料切割成很多塊，這也做很不現實，而且中間過渡也不平滑。其實CST具有一種空間分布的材料設置方法，不過需要用VBA來實現，所以使用的人不是特別多。

其實只要用戶自行按CST的格式說明對材料在不同的空間位置進行定義，然后再加給材料使用是非常方便的。

下面我用一個簡單的例子說明一個空間分布不同介電常數Eps的例子來說明用法。

Step1 : 創建基本的模型和設置

這里我創建了一個真空的介質塊，設置介質塊的材料material1為Eps=1的nomal，如下圖所示：

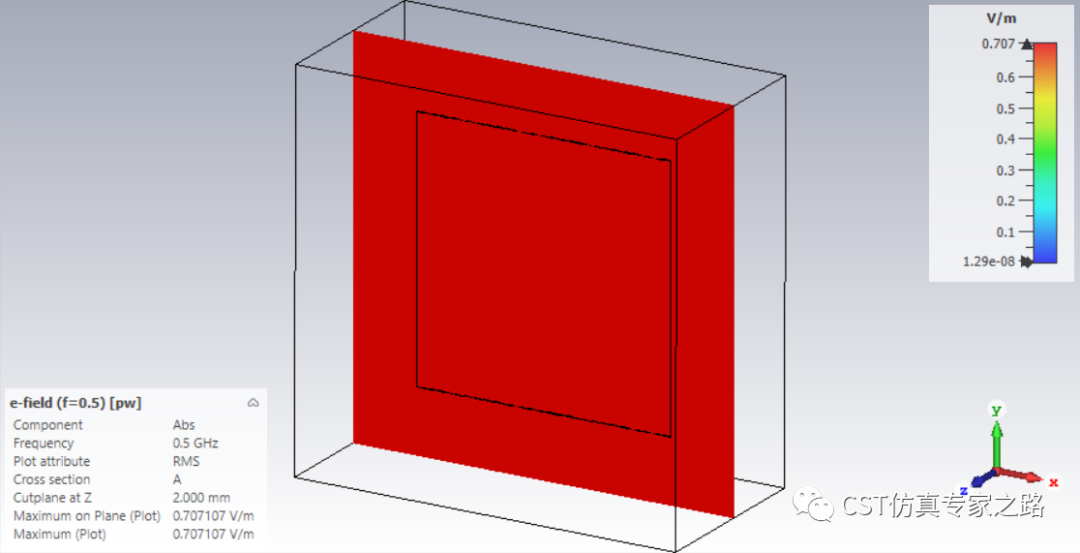

這樣當平面波照射這個材料的話是不會有反射的。（相信需要用到空間分布材料的人應該熟悉基本的CST建模仿真方法，所以就省略了基本的操作。）可以看到平面波照射時候電場分布是和材料外連續的，沒有任何突變，如下圖所示：

Step2 : 創建空間分布的文本

在這塊20mm*20mm*5mm的介質塊，我們希望其中不同的位置具有不同的Eps值，所以需要按照幫助文件VBA object里的例子創建一個txt的文本文件。

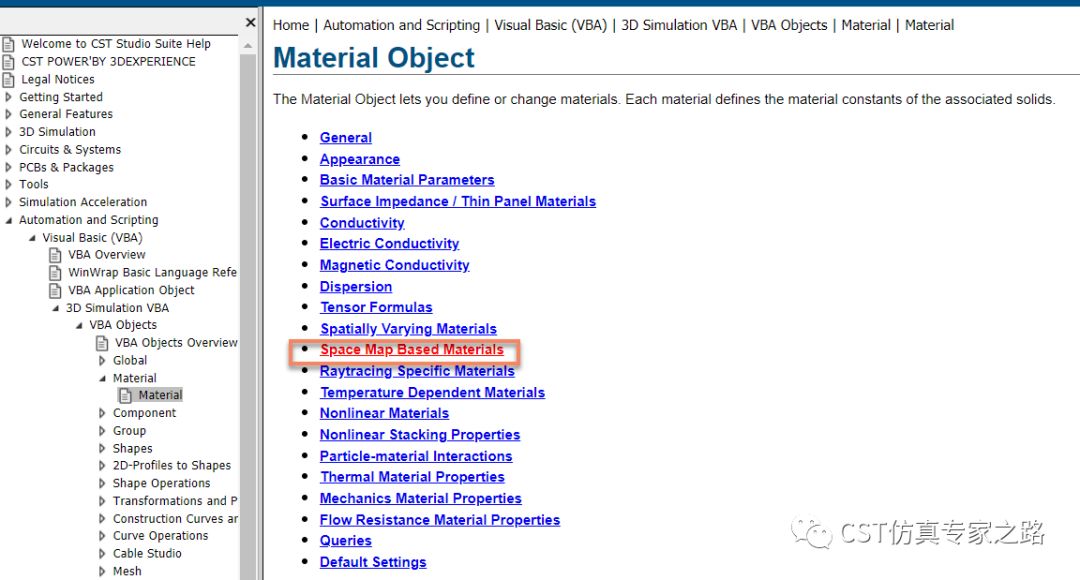

幫助文件的說明如下圖位置：

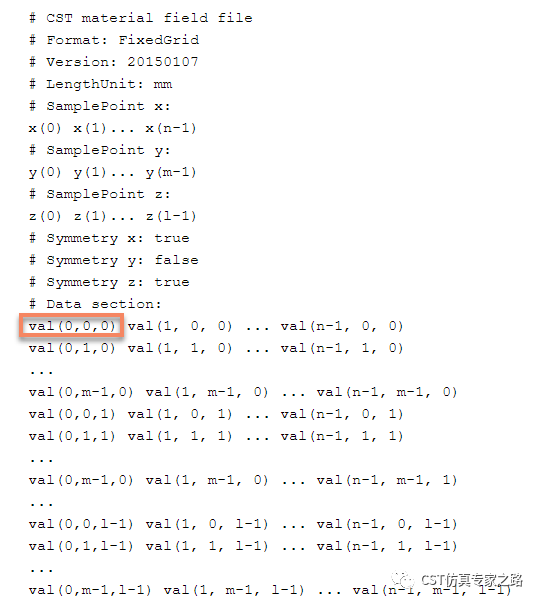

這里對于空間分布的材料格式說明如下圖：

簡單來看就是對應不同的x y z坐標，按一定的采樣可以設置一個值，軟件會根據前后的值進行插值填充過度部分的值。

這里為了簡單演示，這里我們創建一個用來演示的SVM.txt的文本，在x>0,y>0的四分之一區域的Eps設置為5,并且x和y和z都只采樣了3個點，z只采樣了2個點，這樣一共是27個地方需要賦值，這里27個值全部設置為5，文本例子如下圖所示：

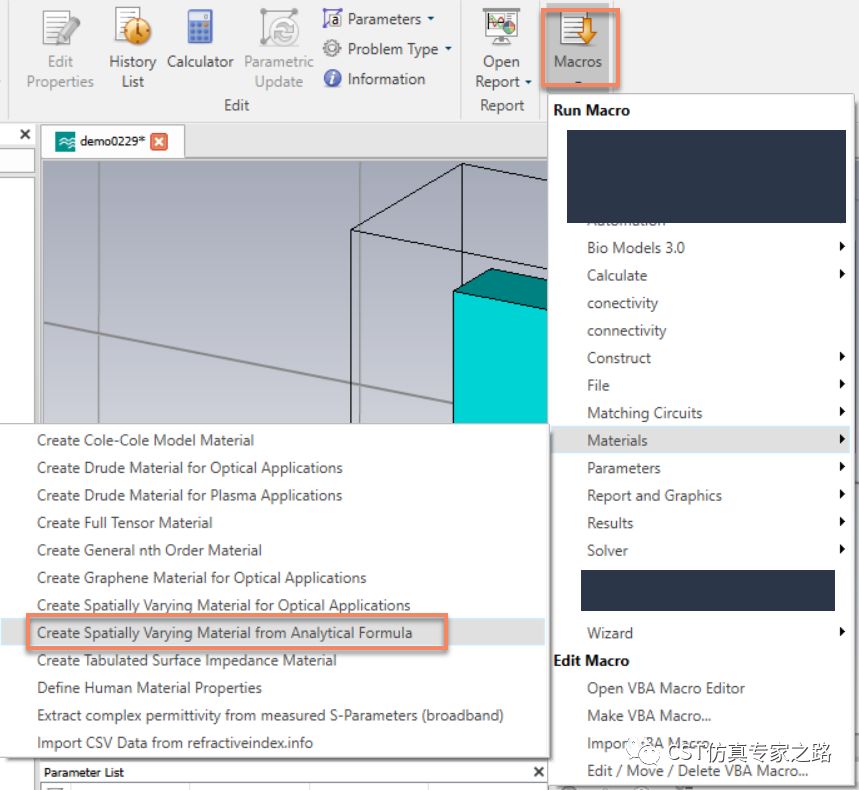

用戶可以自己按照函數編寫材料屬性和空間位置的關系，僅僅需要把最后的結果按文本格式編寫。當然也可以借助CST自帶的宏創建一個文本格式。

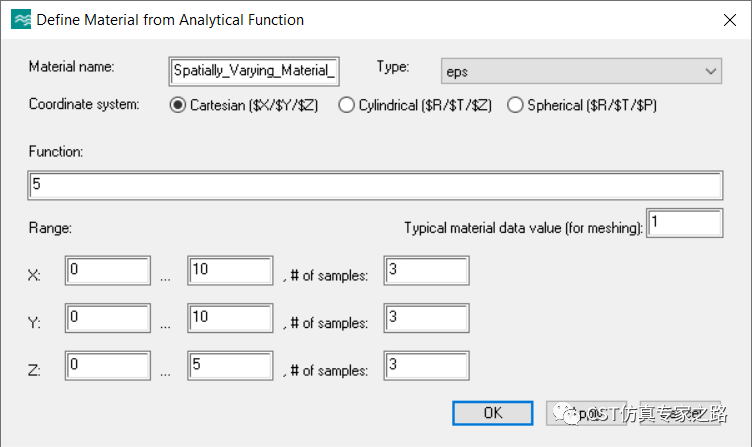

這里的fuction用戶可以自己根據下面的變量自己編輯的，為了要達到本例的目的，可以在宏里輸入如下的參數，如下圖所示：

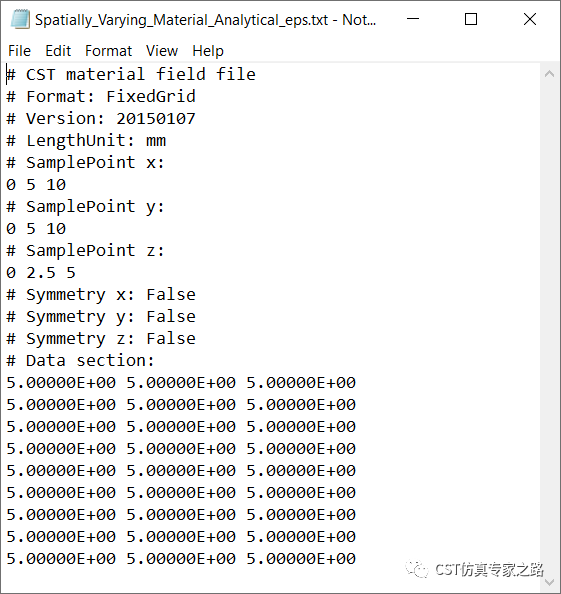

運行了上述宏之后，會在當前文件的Temp目錄下生成一個Spatially_Varying_Material_Analytical_eps.txt的文件和上文的文件一致。

Step3 : 打開historylist修改material1的屬性

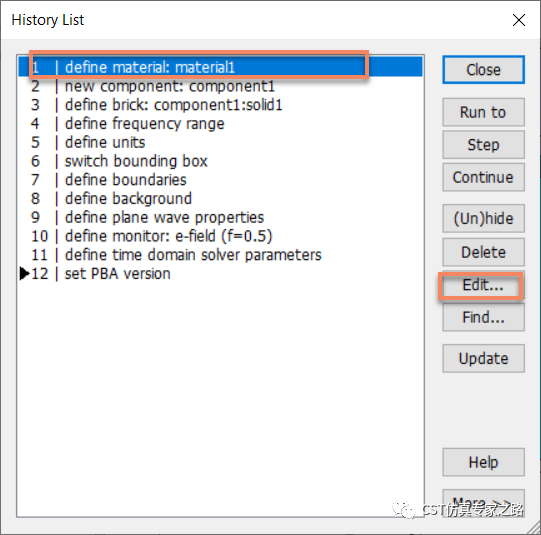

因為空間分布材料必須要VBA控制，所以我們需要打開在historylist里的material1，如下圖所示：

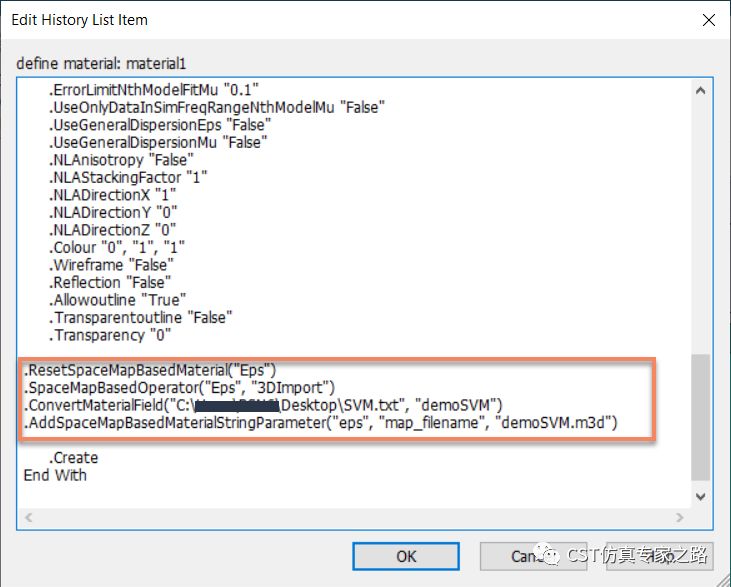

加入如下的語句，如下圖所示：

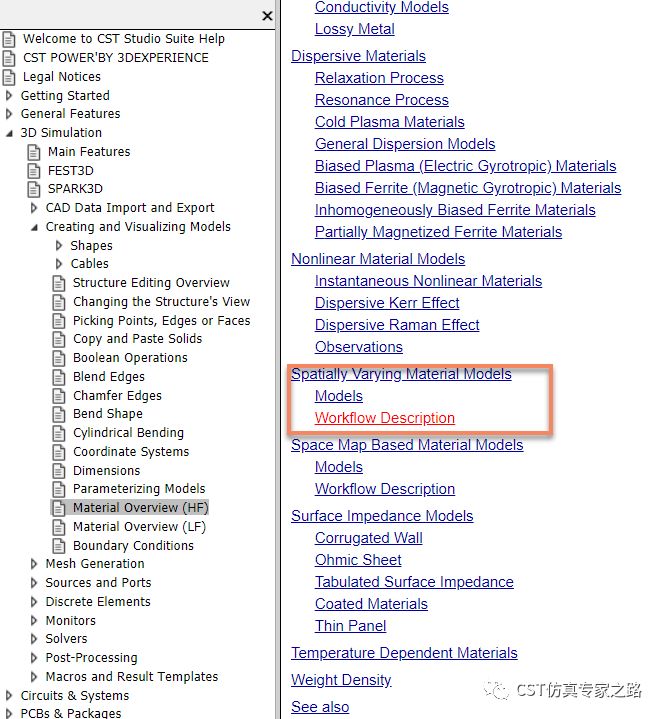

這些語句也在幫助文檔中可以找到具體的說明，簡單來看就是定義material1是空間變化的材料，并且材料是通過txt文檔輸入賦值的，然后轉換一個m3d文件，軟件在識別空間變化的材料的屬性的時候會去找這個m3d文件。通常轉換后的文件保存在目錄下的Model/3D目錄下面。更多更詳細的用法可以在下面幫助文檔的下面位置找到，如下圖所示：

Step3 : 再次運行仿真

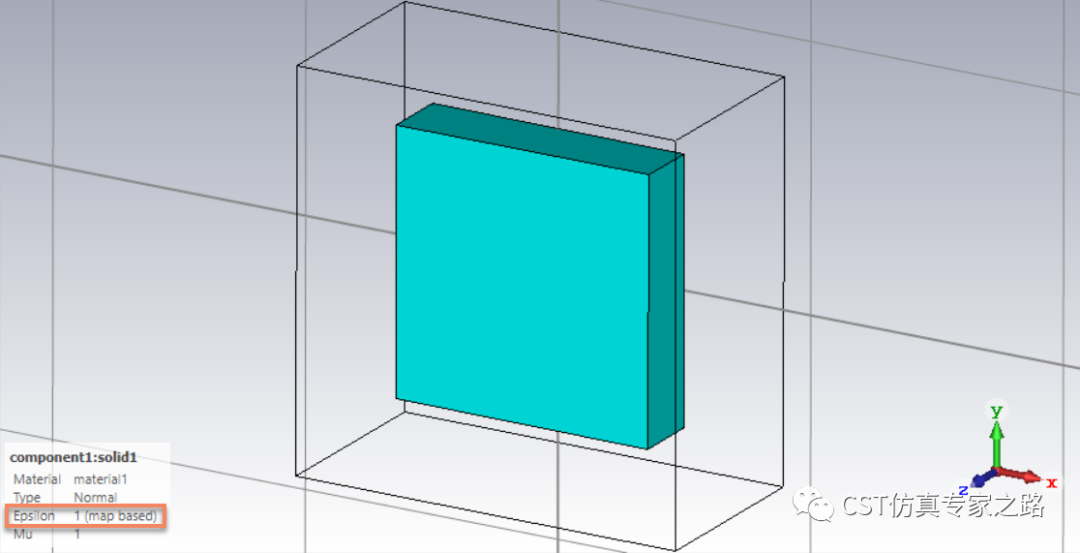

改成空間分布變化的材料后，我們可以看到材料屬線有basemap的標識，如下圖所示：

除了特殊賦值的Epsilon以為，其他材料值都是Material1的默認值。

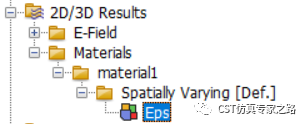

在仿真完成開始后，我們在2D/3D result下會有個新的文件夾，如下圖所示：

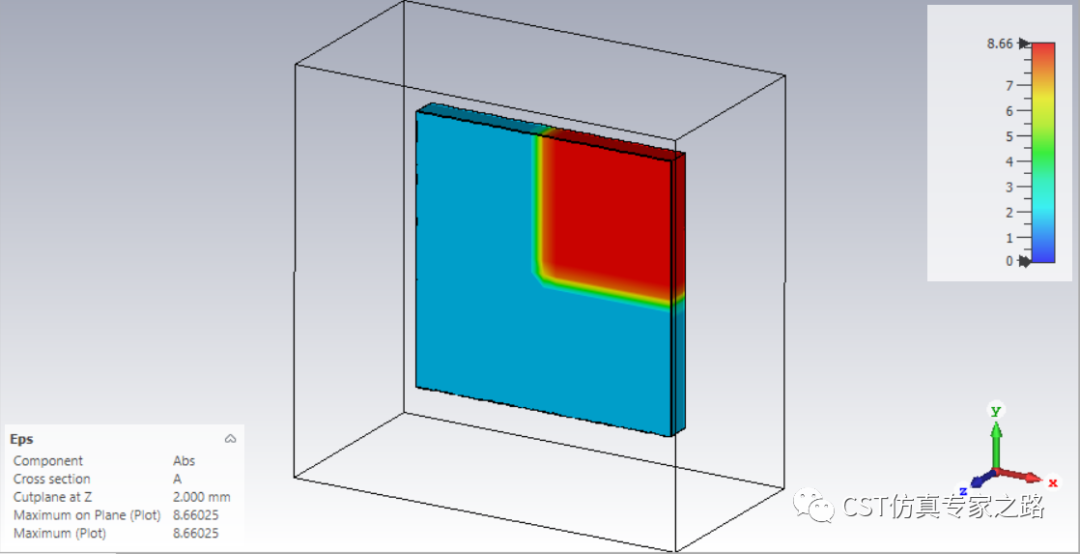

點擊這個地方可以看到，這塊材料已經按照之前的文檔進行了空間不同分布定義，如下圖所示：

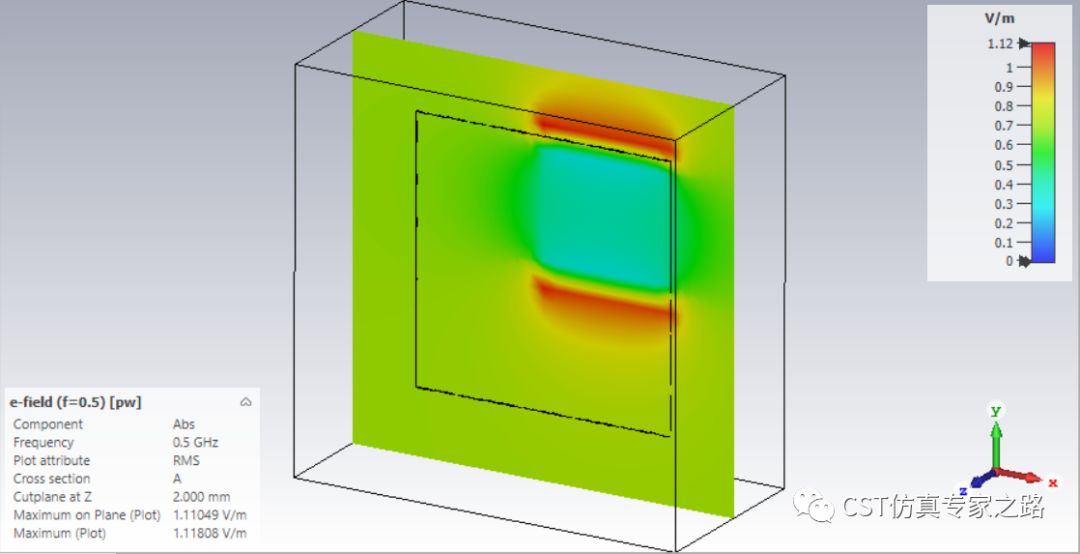

軟件是插值計算的，所以為了得到比較好的結果，需要更密集的采樣。同樣再一次觀察場的結果，可以看到明顯的不同Epsilon的現象發生。
