如何利用電流鉗測試結果進行RE仿真？
最近有不少小伙伴問：有很多設備只能通過電流鉗+頻譜儀測試cable上的差、共模電流，有沒有辦法仿真設備的遠場RE輻射呢？答案是：可以。該方法適用于以下場景：設備的輻射主體主要來自cable，如果輻射是來自PCB板，那就不適合了。
準備工作：

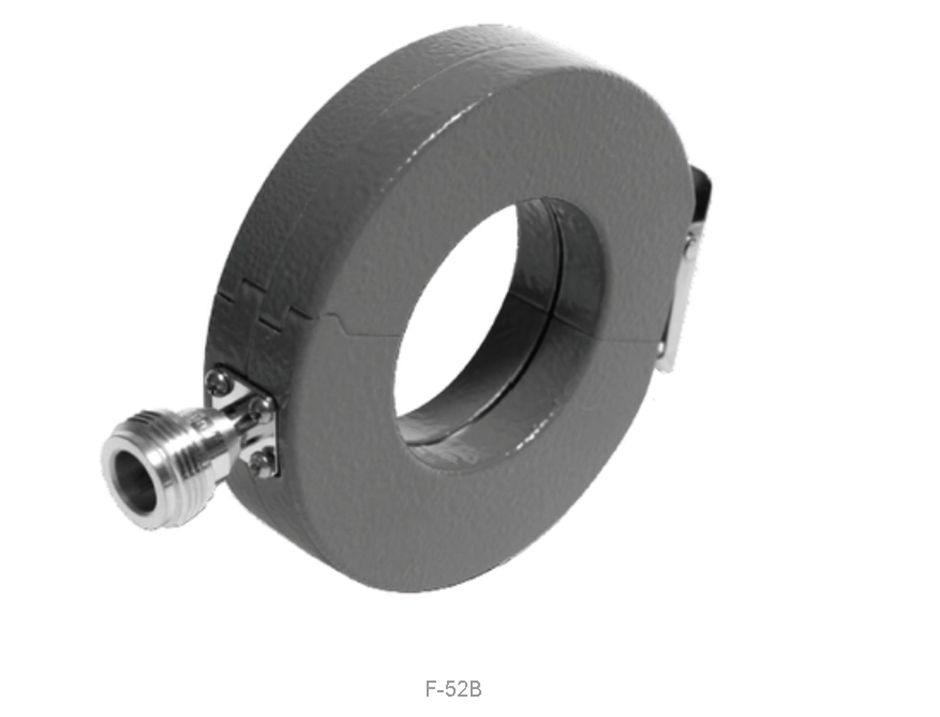

1、使用電流鉗對cable上的差、共模噪聲進行測試，從頻譜儀得到噪聲頻譜。這里需要注意的是頻譜儀的帶寬、掃描時間等設置，要與實測盡量保持一致，這樣才能拿到近似的頻譜。

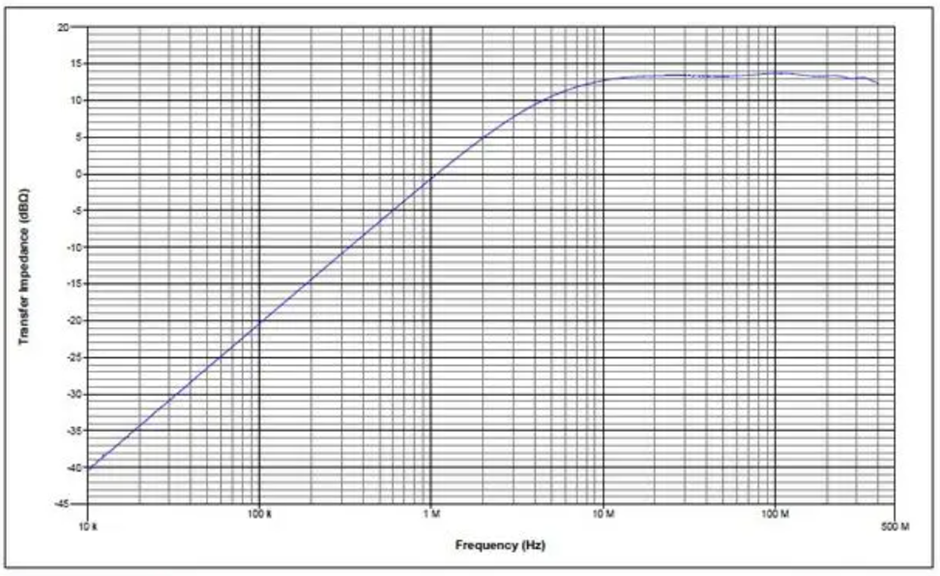

2、拿到探頭的轉移阻抗曲線。這個很重要，后續仿真時要用到。
建模操作：

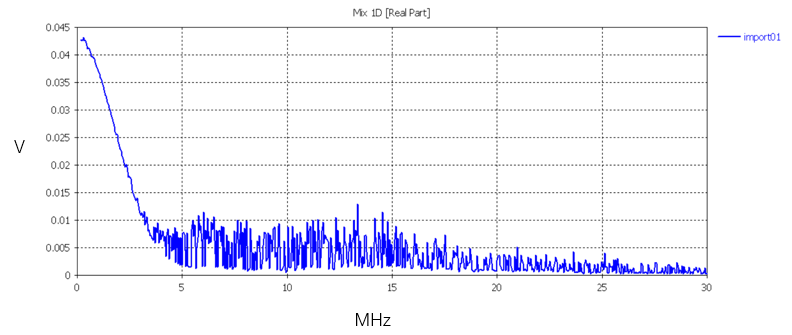

1、首先需要導入電流探頭測試的結果，單位建議采用V，如果是dBV或者dBuV，最好都轉成V。轉換方法就是一個數學計算過程，這里不再贅述。

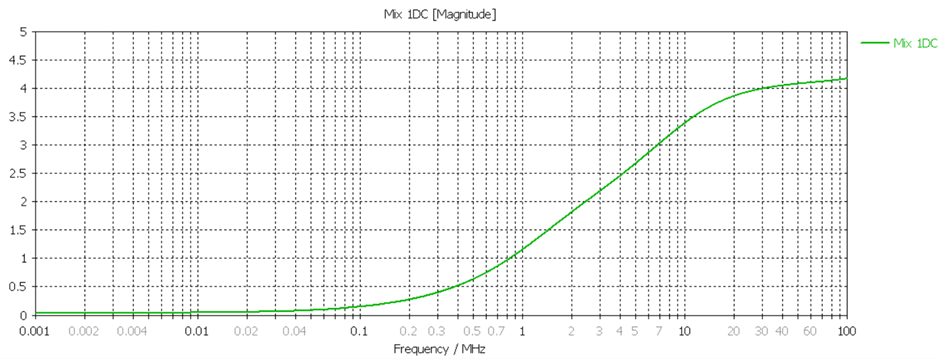

2、導入電流鉗的轉移阻抗曲線。

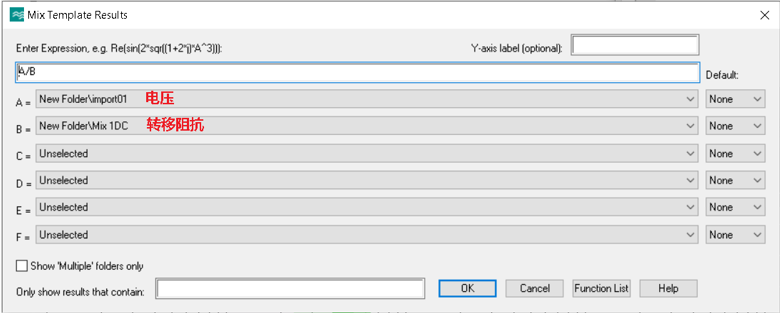

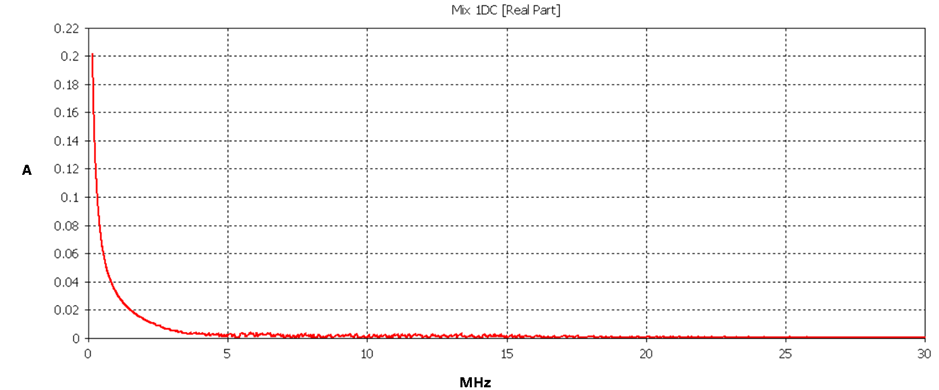

3、把頻譜儀測到的電壓信號，除以轉移阻抗，得到電流結果。這里可以直接用CST后處理進行計算。

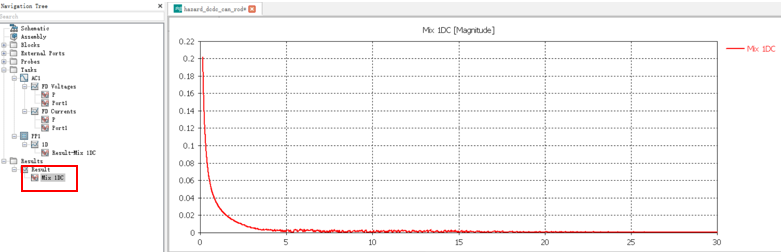

4、把電流值copy到電路工作室的results下面，后面會選擇這個信號作為激勵源。

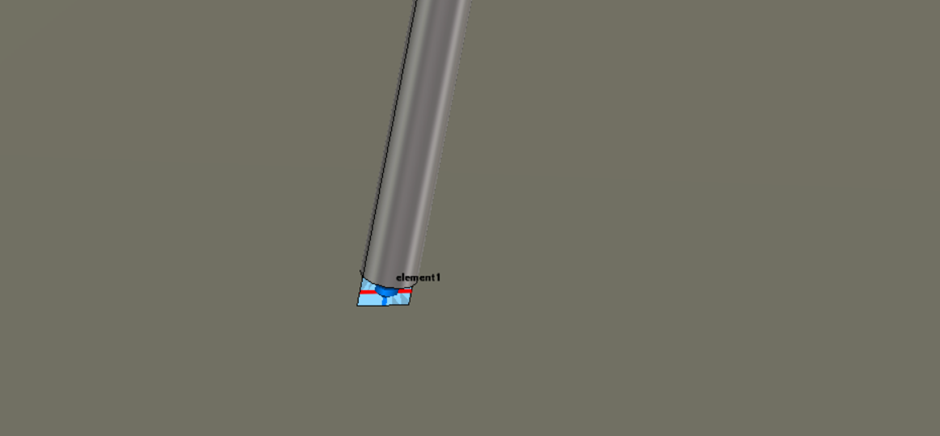

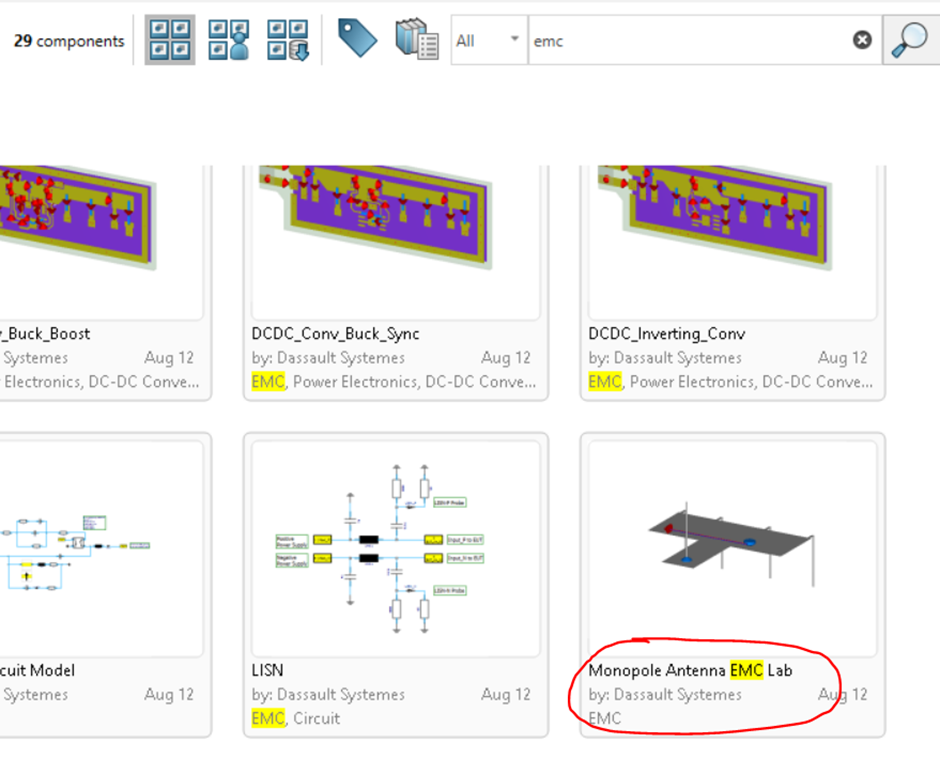

5、接下來開始3D建模，本案例中使用了CST2023版本自帶的單桿天線作為接收天線，直接從模型庫中導入。單桿天線的模型已經建好，端口處已經自動添加了element。

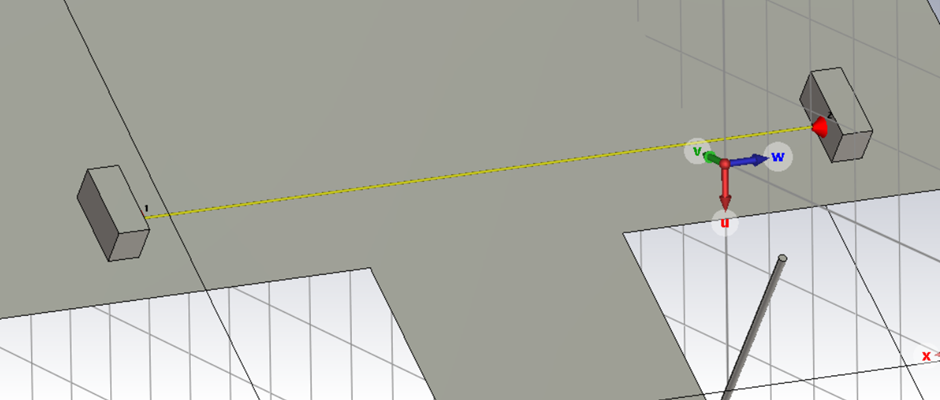

6、EUT的建模，這里的例子比較簡單，只在測試桌上畫了一條cable，兩側加port。左側port1接LISN，右側port2接EUT。

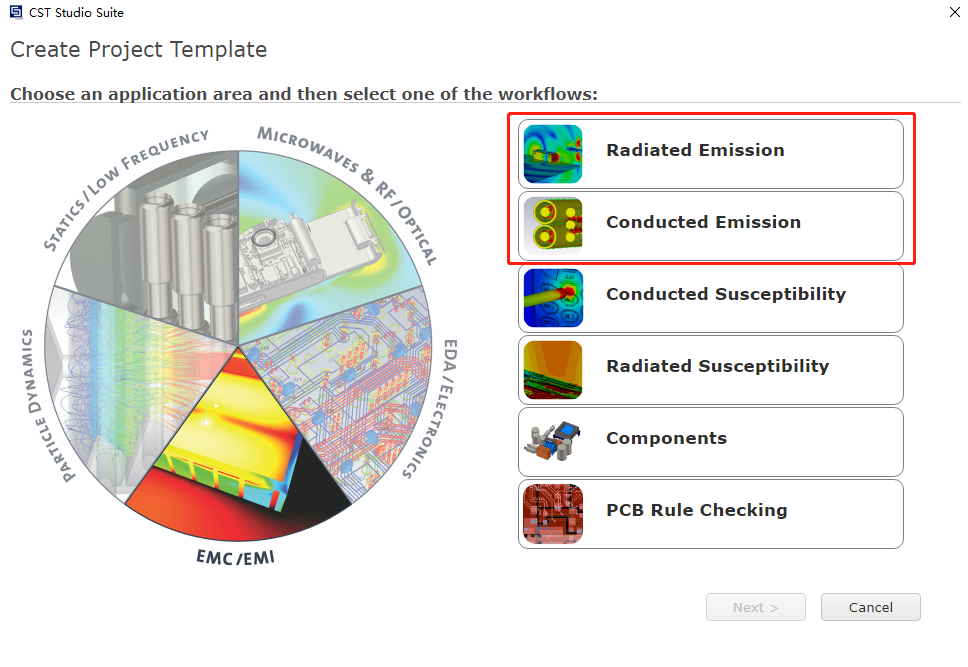

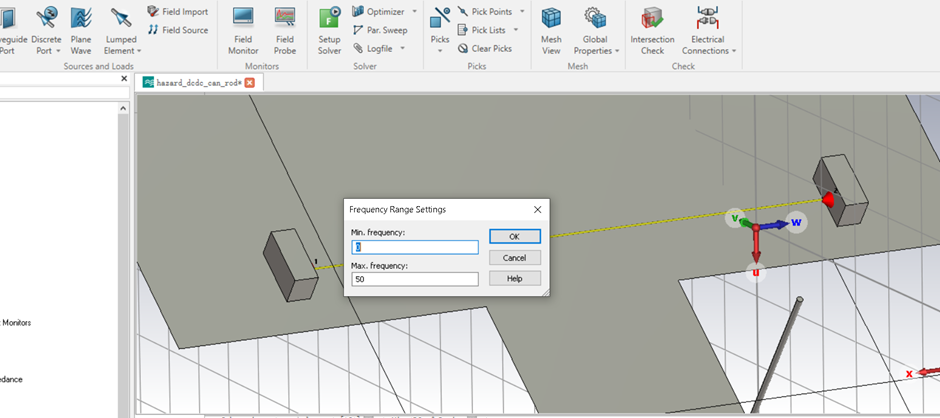

7、3D采用F求解器，仿真頻段0-50M，設置和常規的沒太大區別，這里不再贅述。需要提醒一點：大家以后做類似仿真的時候，一定要從EMC模板進到3D界面。

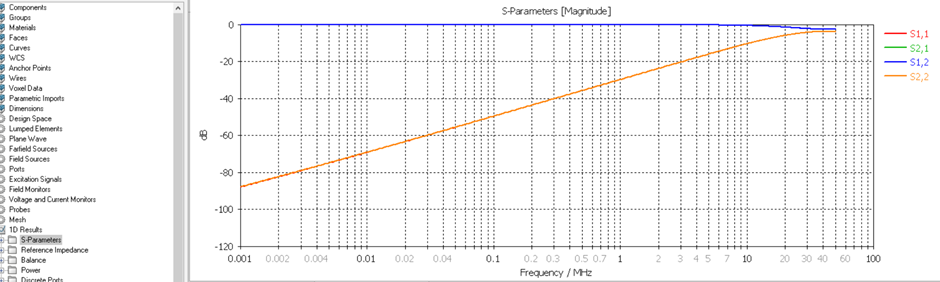

8、先進行3D仿真，確保S參數沒有問題。

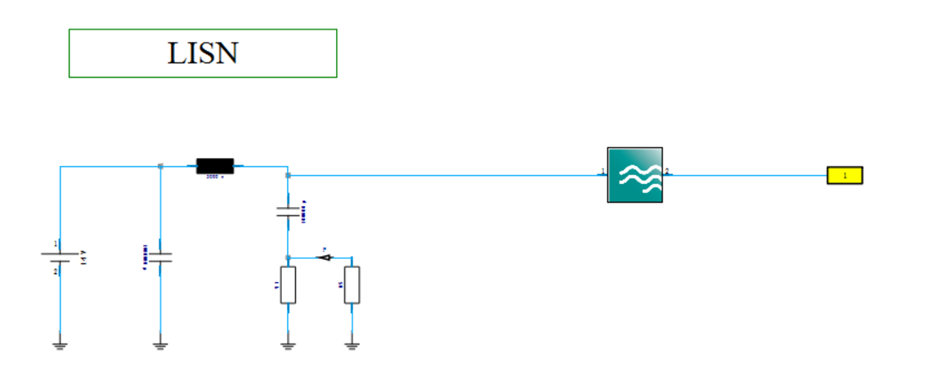

9、接下來轉到電路工作室，左側1接LISN電路模型，右側2接電路port。

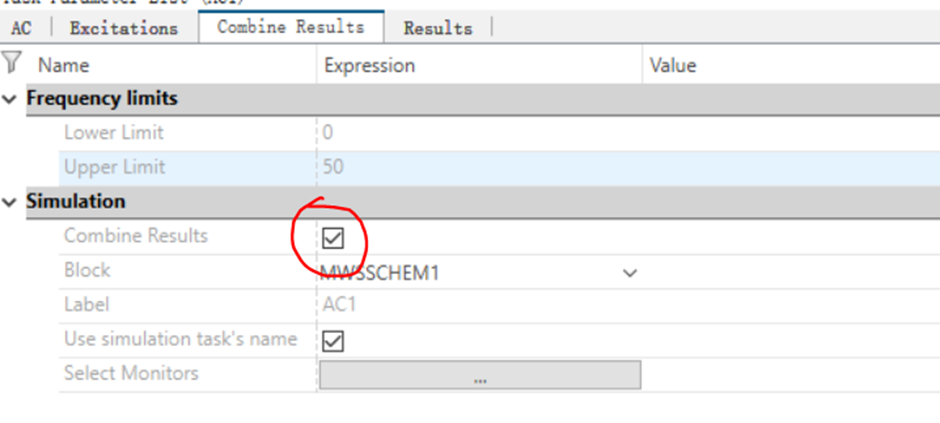

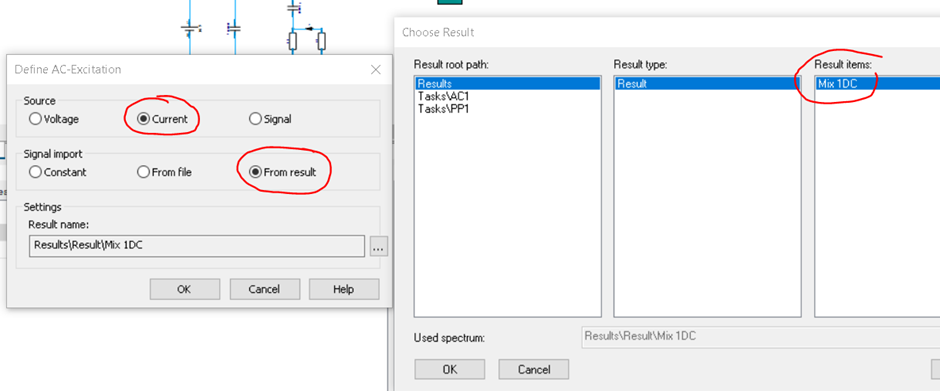

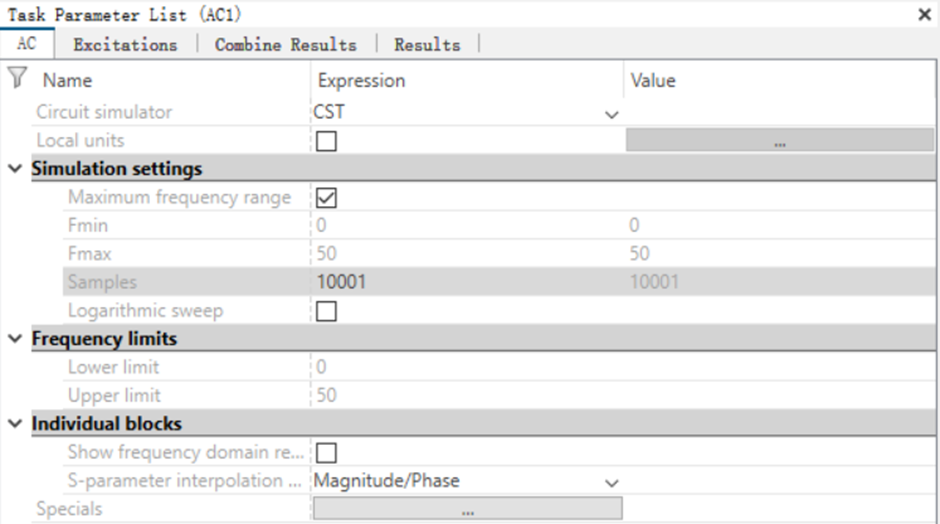

10、創建AC task，激勵信號選擇之前copy的電流頻譜，勾選combine results，點擊update運行。

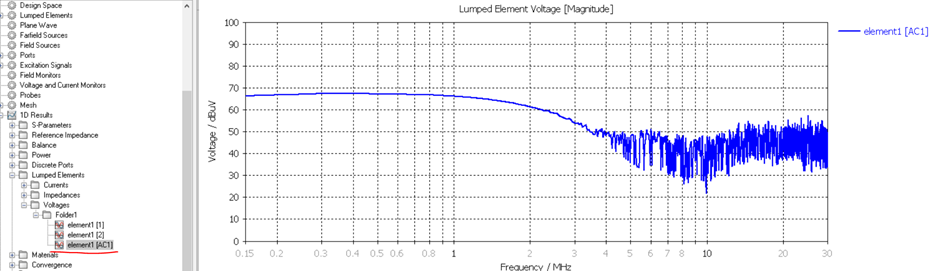

11、運行完后，回到3D界面，1D results\Lumped elements\Voltages下面，可以看到AC combine后的結果，這就是天線端口接收到的電壓信號頻譜。

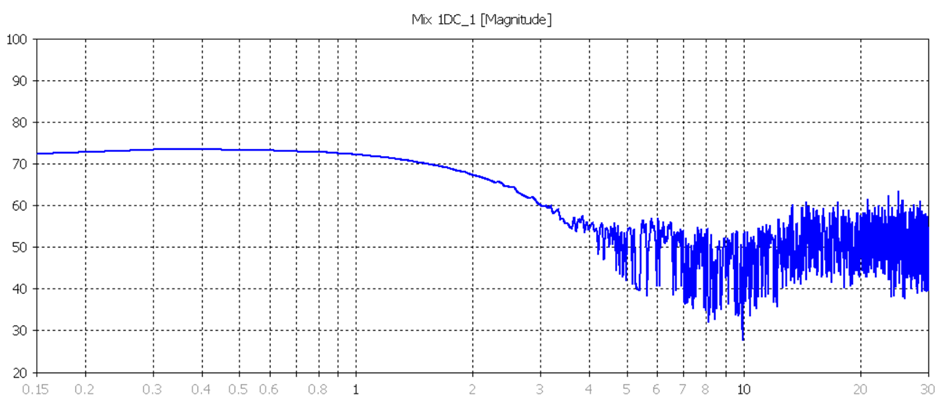

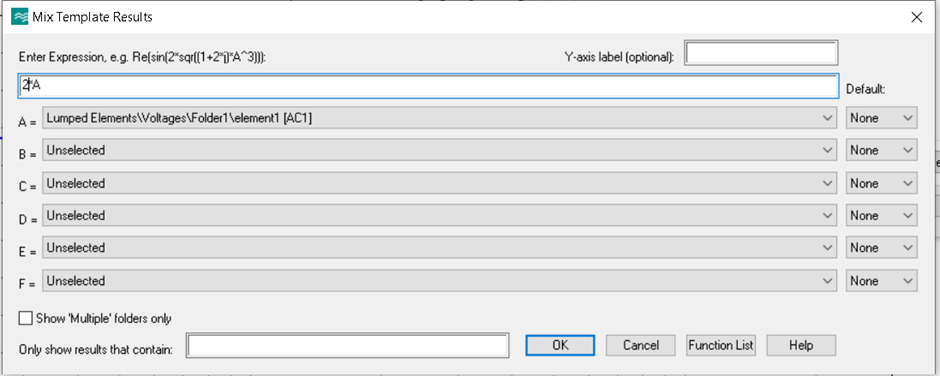

12、拿到了電壓信號還沒有結束，我們還需要把端口電壓轉換成場強。這里就需要另一個關鍵因素：天線系數。我們使用的單桿天線天線系數是2，用端口電壓乘以2，就可以得到場強結果。關于天線系數的仿真，可參考FAQ039：如何計算天線系數Antenna Factor 。
關鍵點總結：
1、幾個重要概念：轉移阻抗、天線系數。
2、頻譜儀測量得到的是電壓信號，要轉成電流信號作為激勵源。
3、仿真出來的電壓結果要轉成場強。
4、用到了CST場路協同的仿真方法。
5、最后再強調一點：類似的仿真建議建議從EMC模板進，很多設置軟件已提前設置好。
