CST中，如何查看方向圖的交叉極化

一直有觀眾問關于方向圖極化的查看方法，本期在這里做一個簡單的介紹。首先我們先創建一個天線，這里以系統自帶的喇叭天線為例，大家都可以用宏命令直接得到天線：

在完成仿真后點擊farfield方向圖

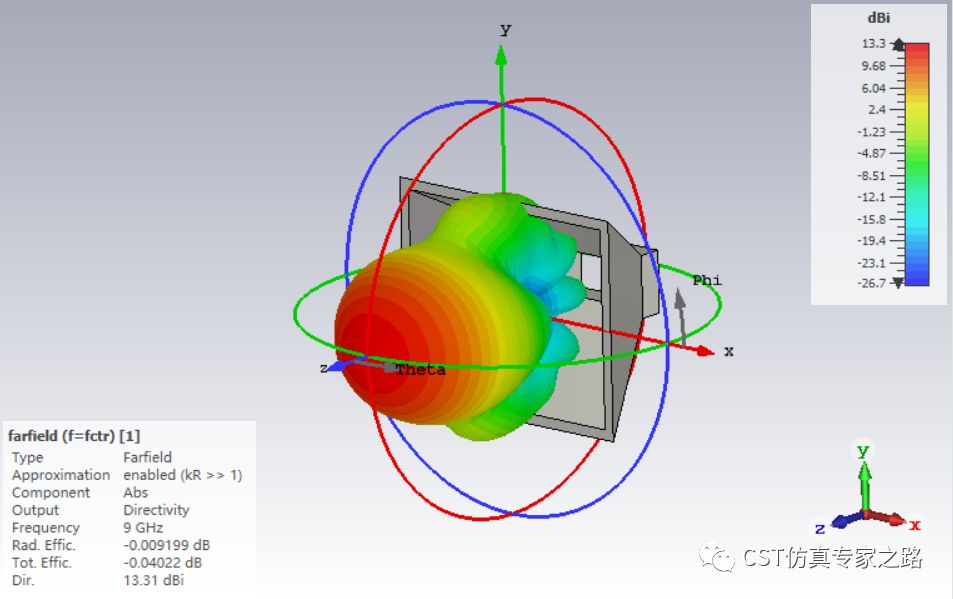

可以得到一個方向圖如下圖所示：

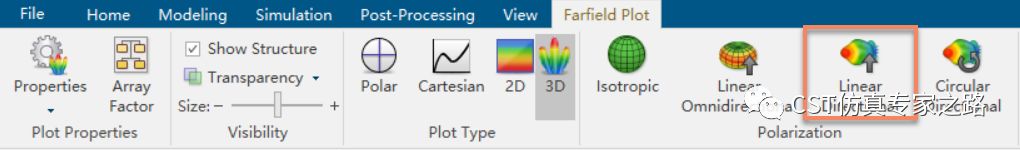

看極化的最簡單的方法是直接點擊下圖的圖標，如linear Directional就是線計劃：

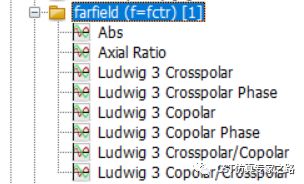

點完之后，我們可以看到farfield的導航欄變成如下圖所示:

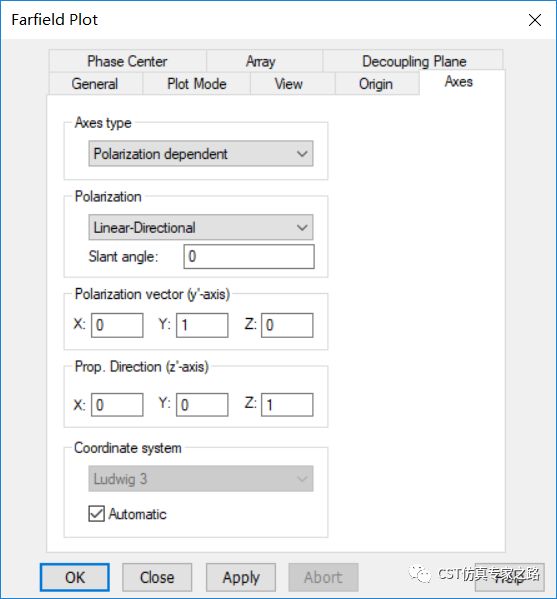

我們點開方向圖的Properties可以看到其實是進行了如下的設置，

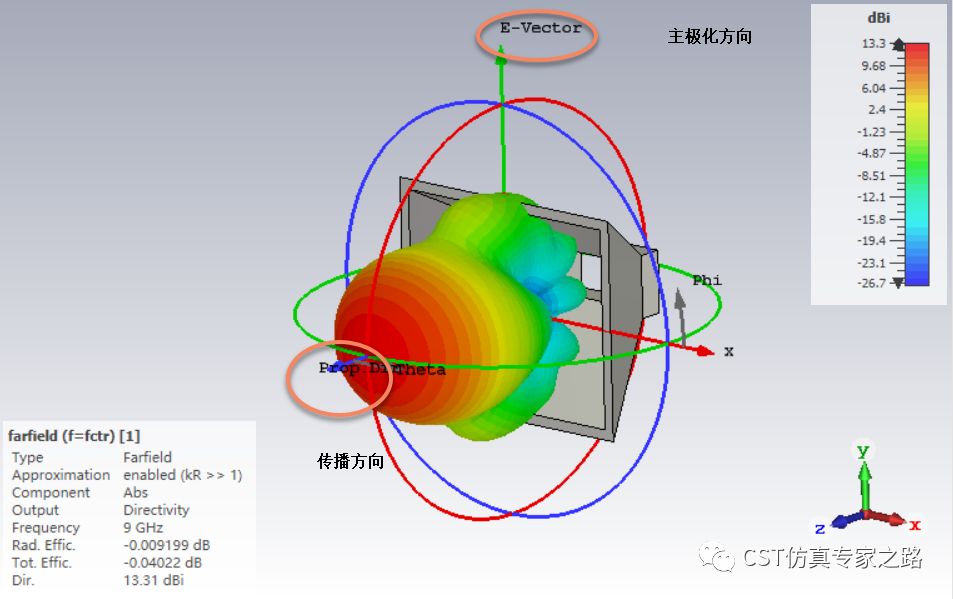

方向圖的主極化方向在這里默認的是y軸方向，傳播是z軸方向。如下圖所示：

方向圖的分量變成了主極化和交叉極化來表示。

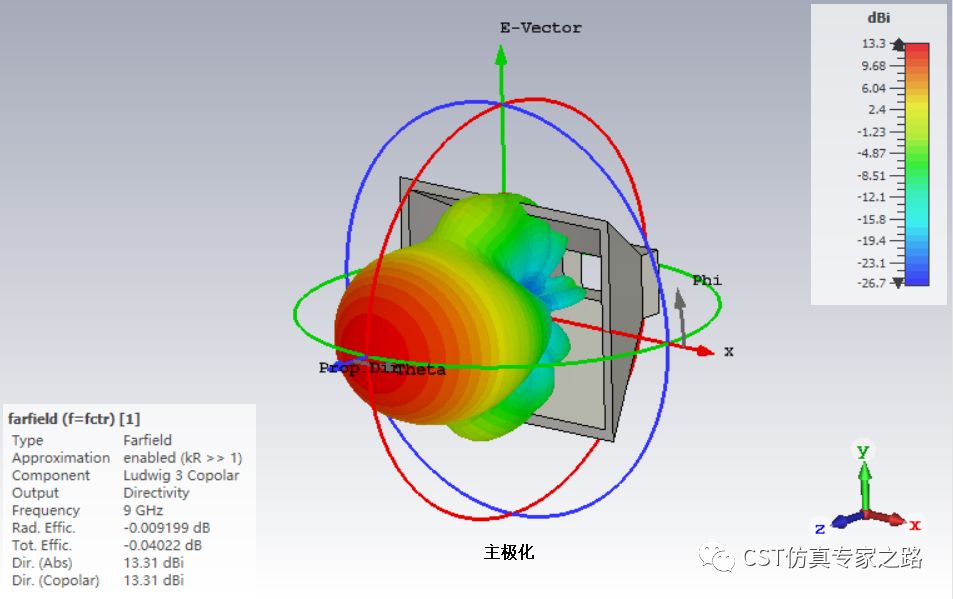

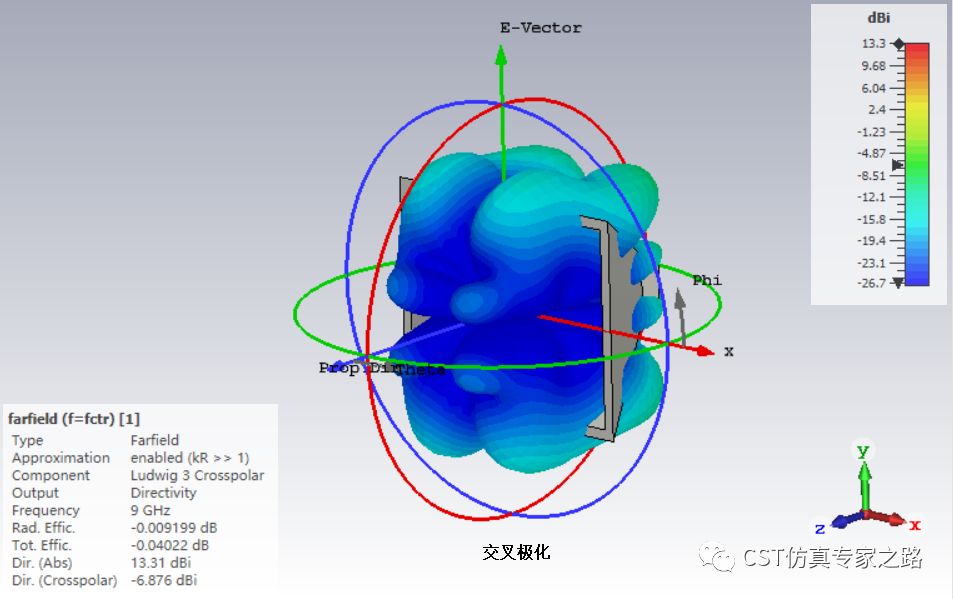

所以你點擊導航欄里的Crosspolar就是交叉極化方向（x軸方向），Copolar就是主極化方向（y軸），如下圖所示：

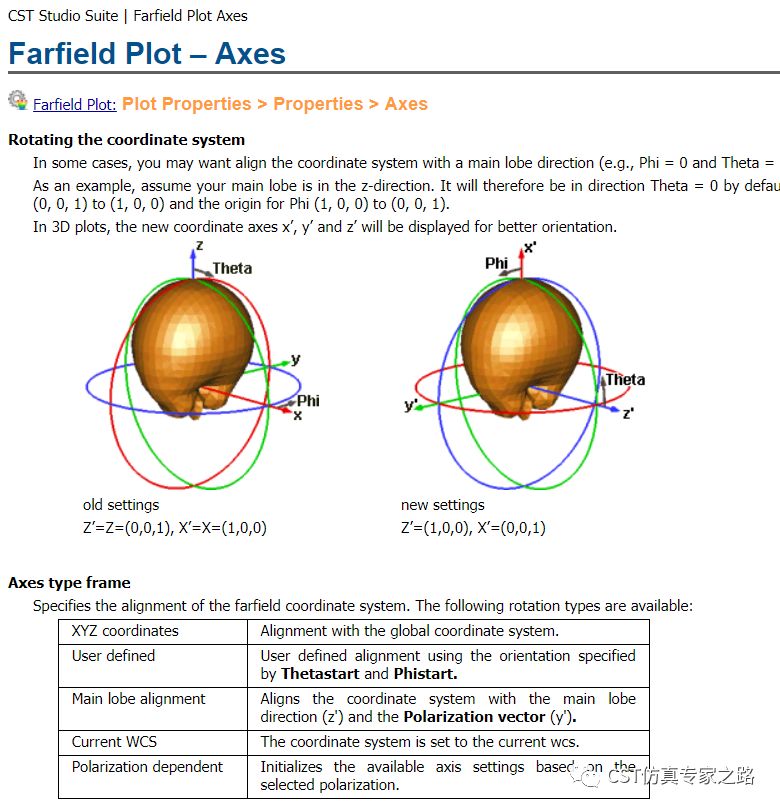

只要設置好了坐標系或者相對坐標系，就可以查看方向圖的線極化、圓極化分量的結果了。更多設置請參見幫助文件內容。
