CST中如何導出基站天線的一些特殊結果？

作者 | 魏云飛

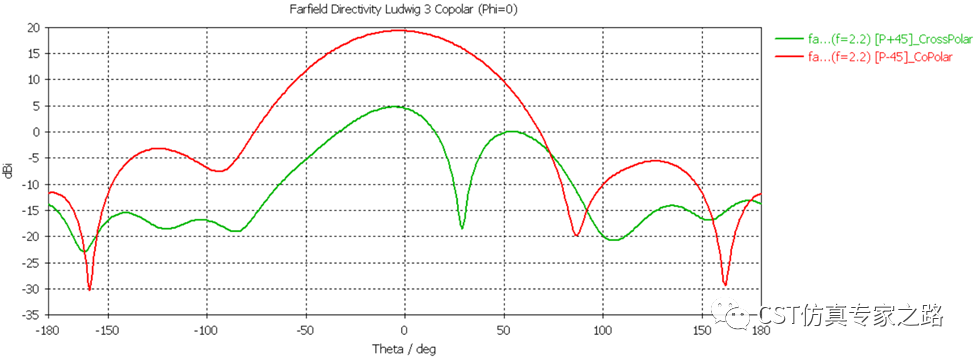

在CST中仿真基站天線除了常規的一些結果是默認給出的，還有一些比較特殊的結果作為基站天線我們必須去查看。這里我們以Cross Polar Discrimination (XPD)為例來說明這類結果的導出。CST的post-processing里可以提供豐富便捷的后處理功能。下面以這個陣列在2.2GHz的-45°極化的主極化和交叉極化為例。

對于這種雙極化天線，考慮到它的交叉極化可能會對主極化造成干擾，因此必須要抑制交叉極化的強度。通常用兩個指標來衡量交叉極化方向上的信號抑制的優劣，一個是天線水平面最大增益方向上主極化與交叉極化信號強度的比值，稱為主軸上的交叉極化比。另一個是主軸兩側±60°處主極化與交叉極化信號強度的比值，稱為±60°上的交叉極化比（XPD±60°），通常取兩者中較差的。

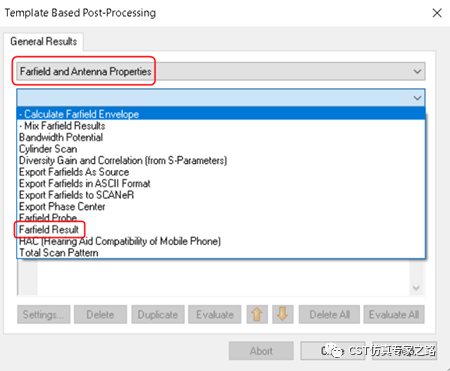

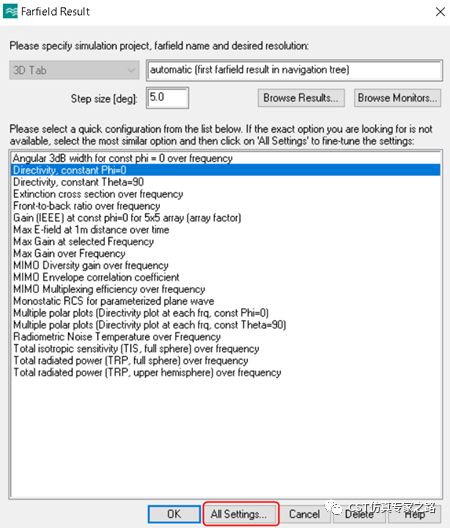

在Post-Processing里面，點擊Result Template，跳出如左上圖所示，選擇“Farfield and Antenna Properties”，再選擇“Farfield Result”，接著會跳出右上圖，點擊“All settings”。

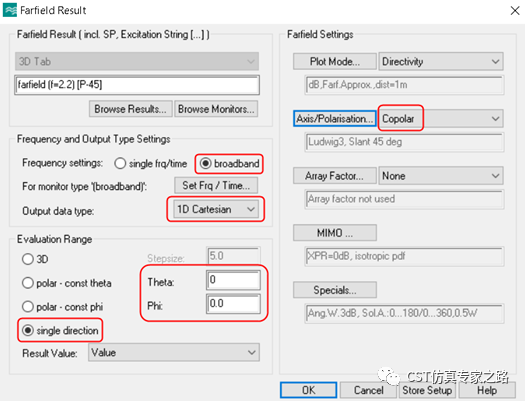

我們需要在Farfield Result里面做些設置，以便提取想要的數據，這里我們要提取整個頻段里Theta=0 & Phi=0方向（最大輻射方向）的directivity。所以，在下圖里選擇“broadband”，“1D Cartesian”，“single direction”。

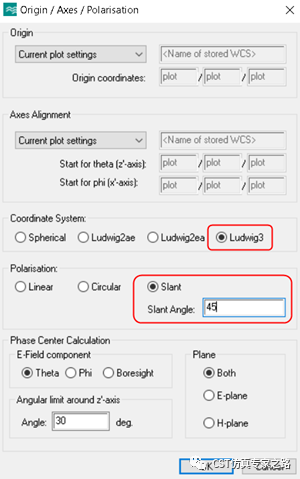

在“Axis/Polarization”里面也需要做些設置，如下圖示，坐標系選擇“Ludwig3”，Polarization選擇Slant，并在Slant Angle里面輸入45度的極化方向。這里設置完之后，回到上圖界面，在“Axis/Polarization”旁邊選擇“Copolar”。點擊OK。

這樣，我們就得到了最大輻射方向上主極化的Directivity的結果。用同樣的方法我們得到最大輻射方向上交叉極化的Directivity。

要得到最大輻射方向上的XPD，則只需要把最大輻射方向上的主極化和交叉極化相減就可以了。

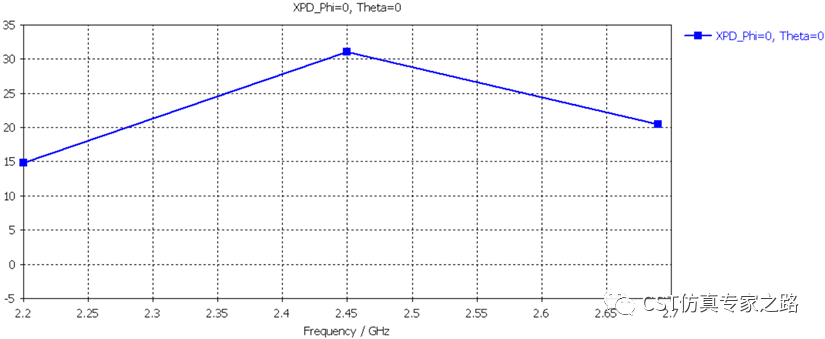

結果如下。

另外，±60°方向上的XPD可用同樣的后處理方式得到。
