如何從SYZ參數提取電容C和電感L（補充篇）
作者 | Wang Yuanteng

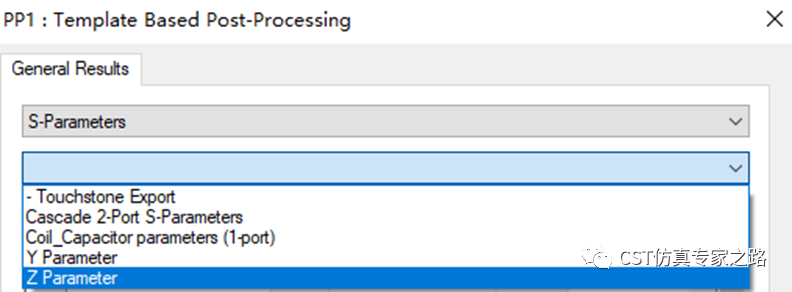

CST的后處理中S parameter有3種方式可以提取RLC，之前有文章已經詳細介紹過該功能。
如何從SYZ參數提取電容C和電感L --- 單端口
如何從SYZ參數提取電容C和電感L --- 雙端口
Coil_Capaciotr只對單端口，比較簡單，help中也給出了具體公式。但對于Y參數和Z參數的使用，仍有用戶抱有疑問。以計算電容為例，不管用Y參數和Z參數都可以得到C11，C12，C21和C22。它們使用的公式是什么？這8個結果究竟哪個才是對的C?
本文嘗試從Y參數和Z參數的適用性角度再討論一下該問題，可以看作是 FAQ067的補充，一起閱讀，效果更佳。
二端口網絡的參數定義無需贅述，我們需要記住Z參數是所有其它端口開路時所得阻抗，Y參數是所有其它端口短路時所得導納。那么，常見的兩種互易性二端口網絡的等效電路就可以表示成如下形式：

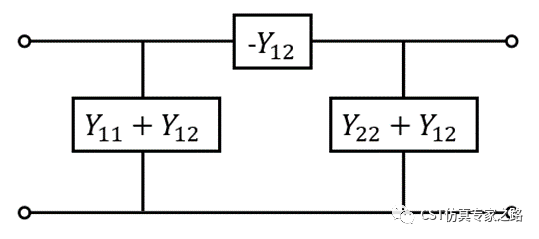

π型等效電路

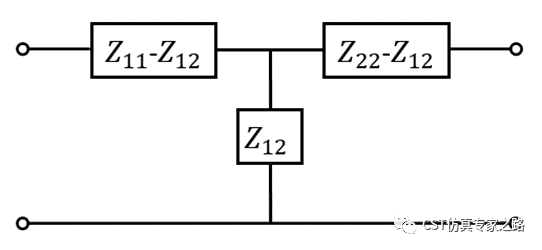

T型等效電路
通過等效電路可以直觀地看到元件值和網絡參量的關系，先放在這里，以供后文參考。
以下仍以FAQ067：如何從SYZ參數提取電容C和電感L --- 雙端口中的兩個電路為例進行說明：

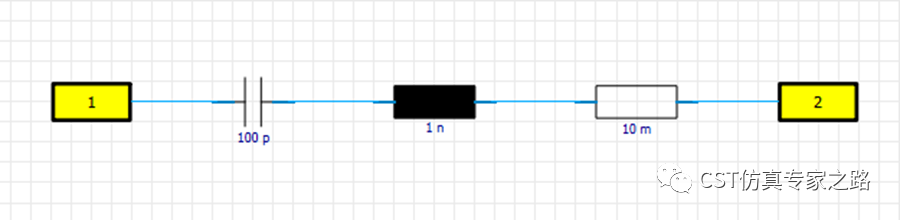

（一）電容等效電路：
Z參數

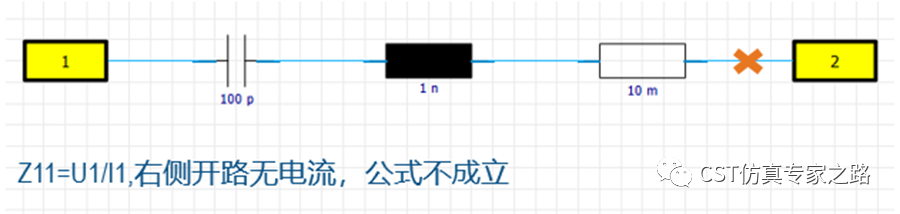

兩端口之間串聯RLC，如果使用Z參數，任一端口開路，則不構成回路，顯然不能夠用Z參數進行計算。
Y參數
Y11和Y22使電路變成單端口電路，與單端口計算方法相同，可行。

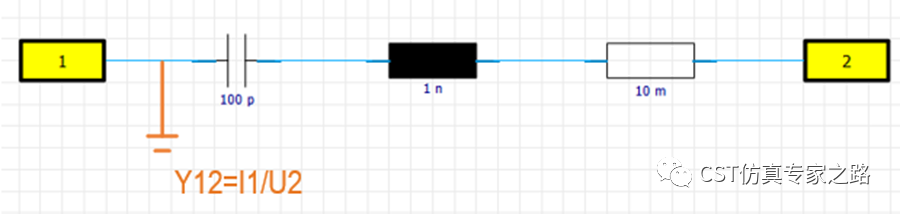

如下圖，使用Y12時，端口1短路，U2電壓所形成電流方向與I1定義方向相反，因此公式中Y12為負值。由互易性，Y21與Y12相等。
對于該電路，可以確定只能用Y參數提取，但是提取出來的值都對嗎？
電阻比較簡單，取實部即可，此處只討論L和C。

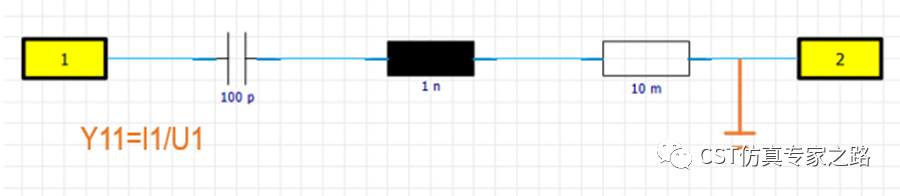

以Y11為例：
電容計算公式為：
從公式可以看出，低頻時f值很小，分母接近1，所得C11為C。當f到達諧振頻率，分母無限小，因此C11出現一個極大值，也就是為什么提取的電容有一個震蕩。隨著頻率再升高，C11變成負值，體現出感性。
Y22，Y12和Y21計算方法相同。所得電容結果如下：
再來嘗試提取電感，電感計算公式為：
顯然，在低頻會先出現一個負值，并不能直接得到L值，因此用Y11提取L不合理。
總結一下，兩端口之間串聯電路只能用Y參數提取；L和C串聯，可以提取C，不適合提取L。
這個電路看起來和T型等效電路、π型等效電路都有相似，具體分析一下。
Z參數

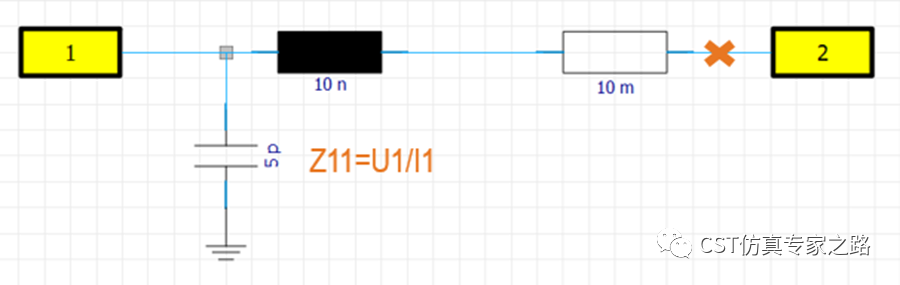

如下圖為Z11，端口2開路，Z11為寄生電容兩端阻抗，因此通過Z11可求寄生電容。
Z12，Z21和Z11相同，均為寄生電容兩端阻抗，能且僅能提取寄生電容，不贅述。
電容計算公式：

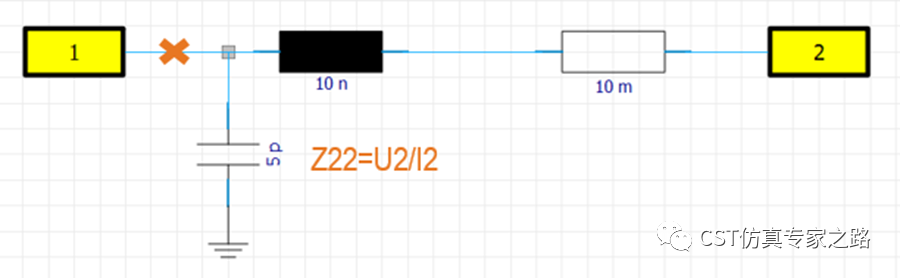

再看Z22，端口1開路，端口2通過寄生電感到地，形成一個LC串聯。
那么，Z22能求L和C嗎？嘗試求一下電感：
這個L22看起來好熟悉，和前面串聯電路通過Y11求電感一樣，該公式得不到正確的L值。所以，L和C串聯，用Y參數和Z參數都只能提取C。
Z22虛部包含電容和電感，因此得到一個綜合的C，有震蕩。

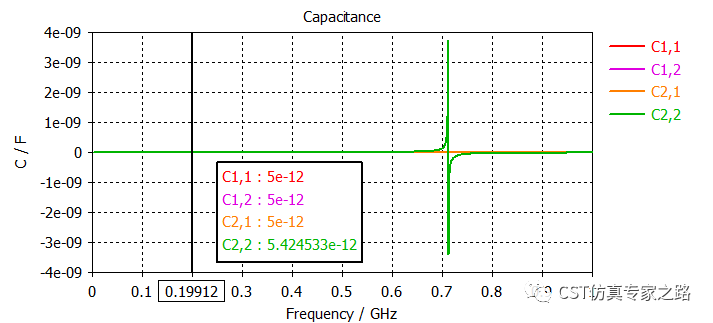

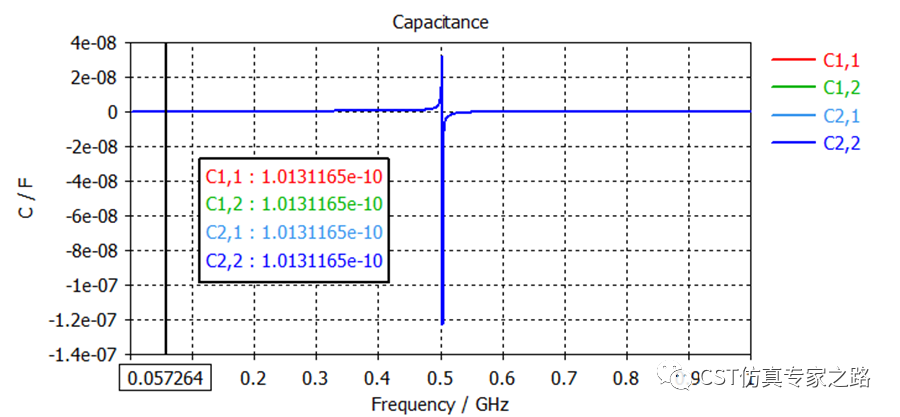

所以，使用Z參數，Z11，Z12，Z21和Z22都可以計算電容。Z22因為包含電感，因此電容有震蕩。仿真結果如下圖：
簡單來說，使用Z參數可以參考T型等效電路，寄生電容可以直接用Z12和Z21計算得到。Z11和Z22也可以用，最好自己先分析一下。
等等，那如果說，任性，就想用Z參數計算L值呢。還是看T型等效電路。Z22-Z12的虛部就是L，自己在后處理里輸公式就可以了。不過這樣確實有點麻煩，不如用Y12（后文會說明）。
Y參數

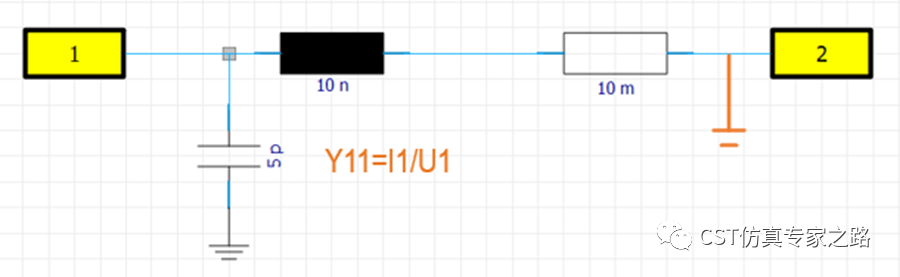

下圖為Y11，端口2短路，Y11為串聯電路與寄生電感并聯。
公式有點復雜，不詳細推了。簡單來說，低頻時電容開路，提取的L值是對的。
電感計算公式：
再看Y12，端口1短路，那么寄生電容短路，Y21為電感和電阻串聯兩端的導納，故所得電感為純電感。同樣，使用Y21和Y22，能且僅能提取純電感。
純電感計算公式為
所以，用Y12直接提取電感。是不是比用Z22-Z12寫公式來得更方便？此處應參考π型等效電路。

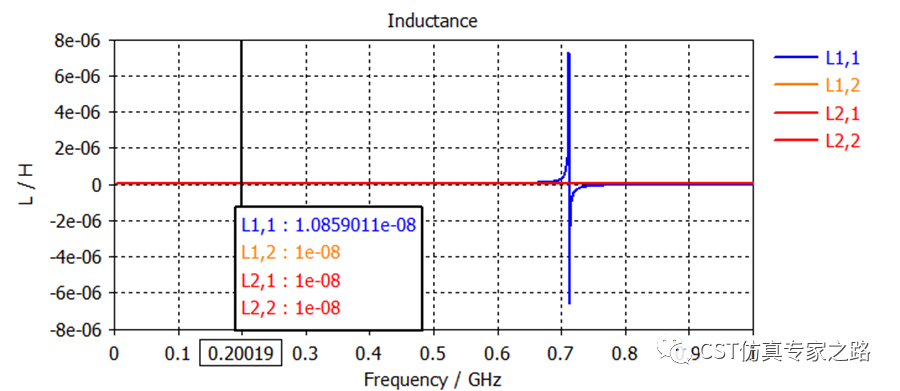

電感仿真結果如下，Y12和Y21可以提取串聯電感，Y22因為將寄生電容短路，所以提取的電感也是純電感。Y11提取出的電感為綜合的L，有震蕩。
對了，還想問能不能用Y參數提取寄生電容？回顧一下前文，是不是很沒必要？直接用Z12吧。
再總結一下，對于兩端口之間既有串聯，又有對地并聯的電路。可以用Y參數提取串聯部分，用Z參數提取對地并聯部分。
啰嗦了這么多，所以還是之前文章的那句話，如果可以盡量用單端口。除了前文提到的電路仿真，三維模型本來就有兩個端口可以在schematic里把其中一個端口接地，使用S-parameter task和后處理就可以了。
最后總結
1. 對于“一”型電路，只能用Y參數提取。
2. 對于類似T型或π型等效電路，參考等效電路，用Z12和Y12提取比較簡單。
4. L和C并聯，可以提取L。
5. 盡量用單端口。
