CST中如何仿真天線附近某個部件對遠場的影響

Q：小明同學在用CST做天線仿真時提出了這樣一個問題，如何知道天線附近某個部件對遠場的影響？

A：這里用一個簡單的喇叭天線和一個金屬板，來介紹一種簡單有效的方法。

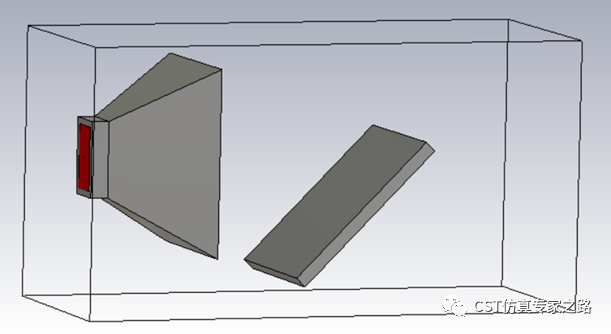

仿真模型如下圖所示：

Step1：獲得遠場源

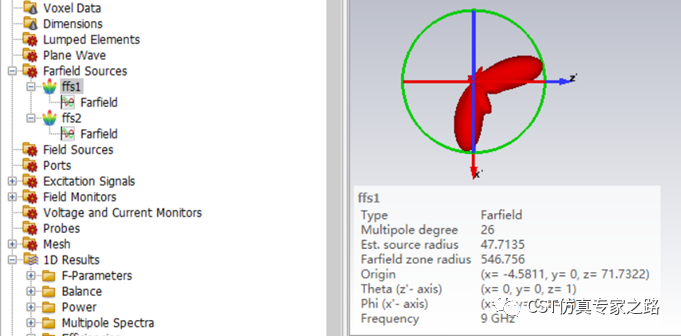

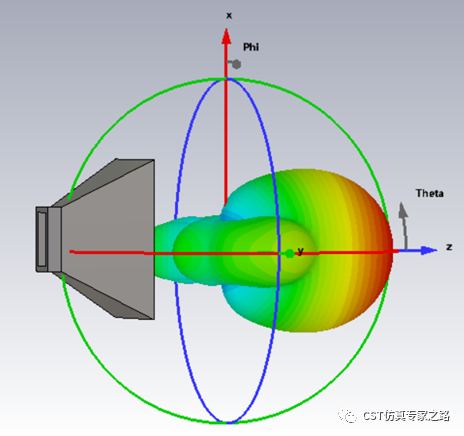

1.首先對沒有金屬板的天線模型進行仿真，并輸出遠場源文件（horn.ffs）。下圖為只有喇叭天線時的遠場方向圖；

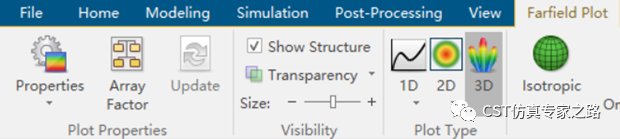

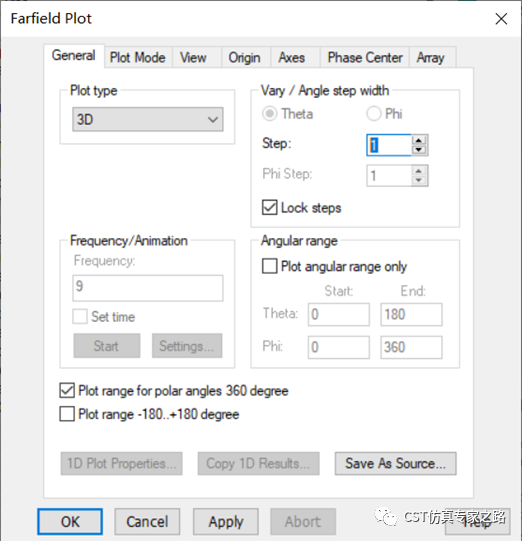

遠場源輸出的方法如下圖所示，在Farfield plot—Properties—Save As Source

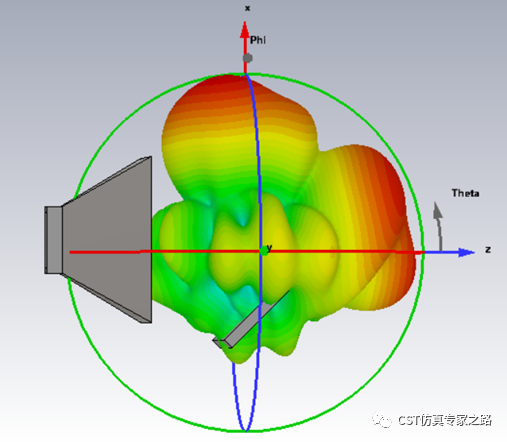

2.然后對天線+金屬板完整模型進行仿真，并輸出遠場源文件（horn+plate.ffs），如下圖所示。

Step2：遠場源做差，即horn+plate.ffs減去horn.ffs，得到新的遠場方向圖，并輸出遠場源（plate.ffs）。

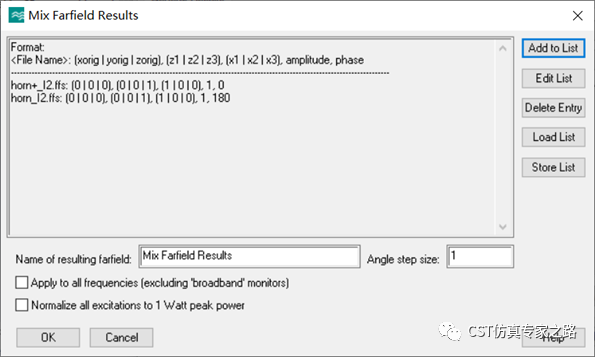

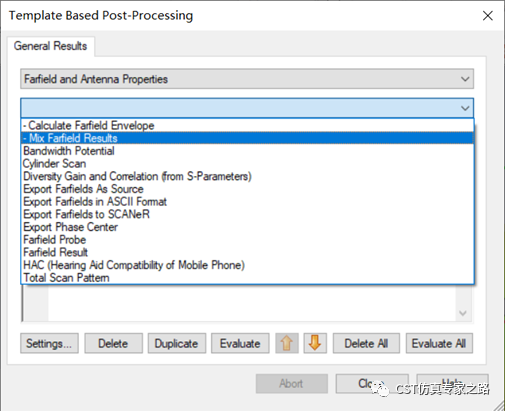

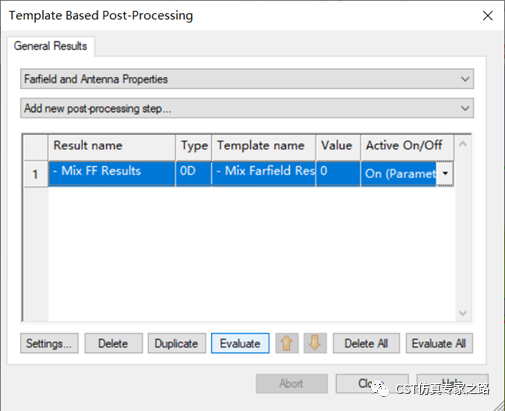

在這里，我們通過后處理對遠場源做差，如下圖所示，Post-processing---farfield and antenna properties---Mix farfield results---Add list（添加兩個遠場源文件，即horn.ffs和horn+plate.ffs），要注意其中一個遠場源相位設置為180度。

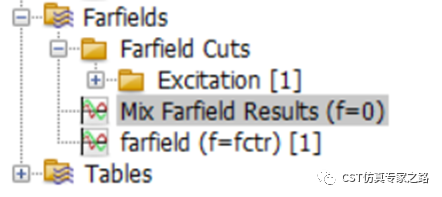

設置完成后選擇OK，關閉對話框。然后選擇Evaluate，進行后處理計算。計算結果在farfield 文件夾中顯示，默認名字為Mix farfield results。

此時我們可以查看遠場源做差后的遠場方向圖，如下圖所示，該方向圖表達了該金屬板對天線遠場方向圖的影響。

最后將遠場源做差后的遠場結果輸出為遠場源（plate.ffs）

下面我們用CST 微波工作室的I solver對上述方法進行驗證

為了達到驗證目的，我們做三個仿真

仿真一：喇叭天線+金屬板。即對完整的模型進行仿真，得到遠場結果。

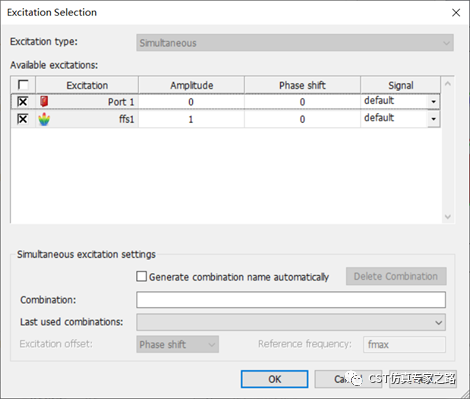

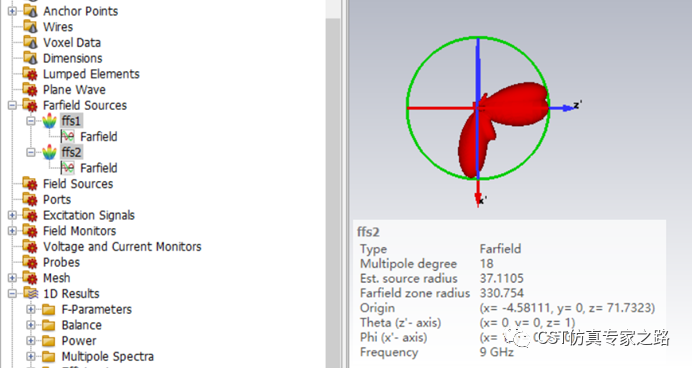

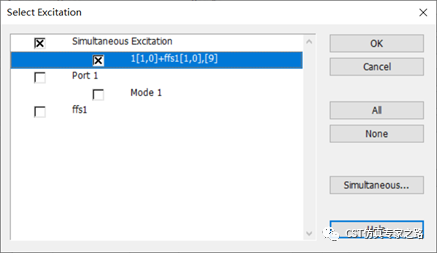

仿真二：喇叭天線+plate.ffs。即對天線模型+金屬板的遠場源同步激勵，進行仿真，得到遠場結果。

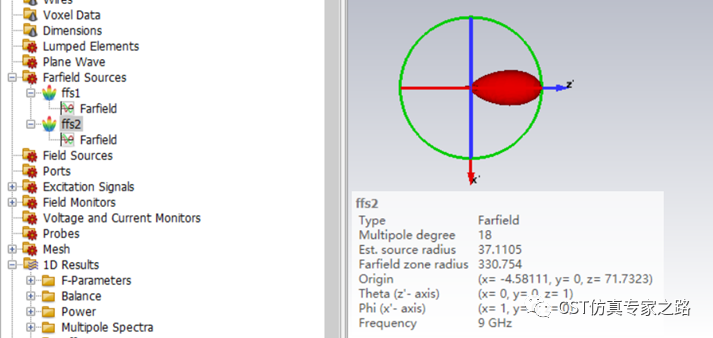

仿真三：horn.ffs+plate.ffs。即天線的遠場源+金屬板的遠場源同步激勵，進行仿真，得到遠場結果。

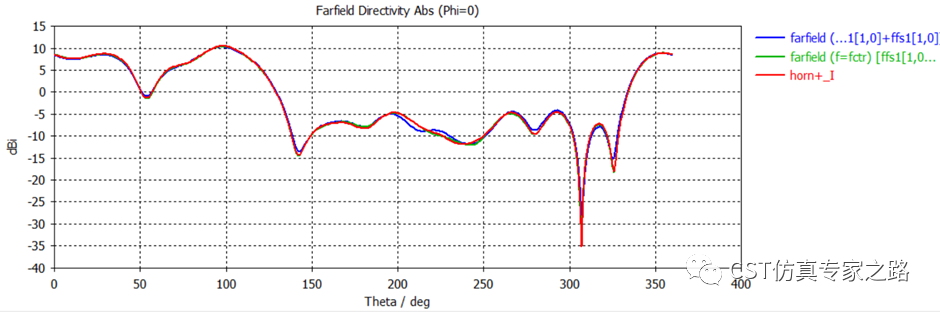

下圖為三種方法仿真的遠場1D結果，經過對比可知，三種方法結果一致。
