CST仿真如何獲得RCS曲線均值
在計算目標RCS時，通常需要評估該目標在某一空域內的RCS均值。本文展示如何利用CST后處理功能獲得仿真得到的RCS曲線的均值。當然，該方法可以應用到求解任意1D仿真結果甚至是任意一維曲線的均值。
以一個船舶仿真為例，掃描角度為theta=45°，phi從0°到360°掃描，得到雙站RCS結果如下圖所示。假設需要計算50°~150°的RCS均值。

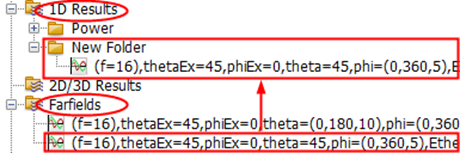

首先，在1D Results中新建一個文件夾，名稱可自定義，建議以英文命名，本例中新建文件夾名稱為New Folder。然后，將Farfields中的遠場結果復制粘貼到1D Results下的New Folder中。

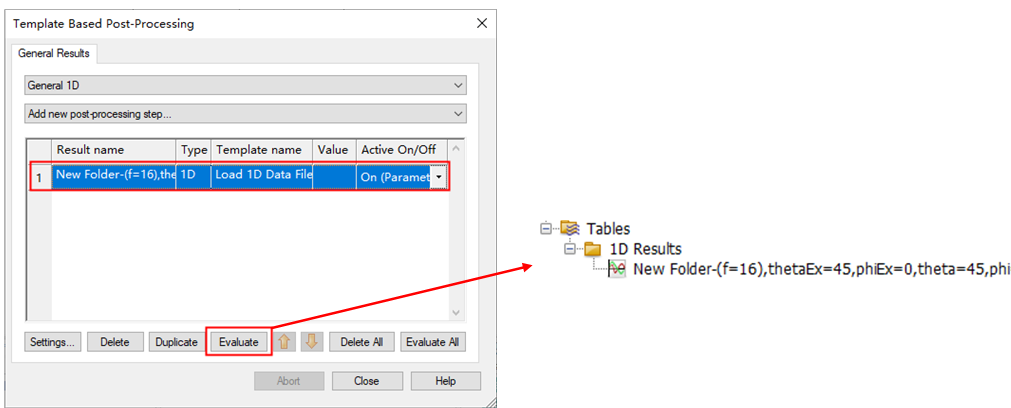

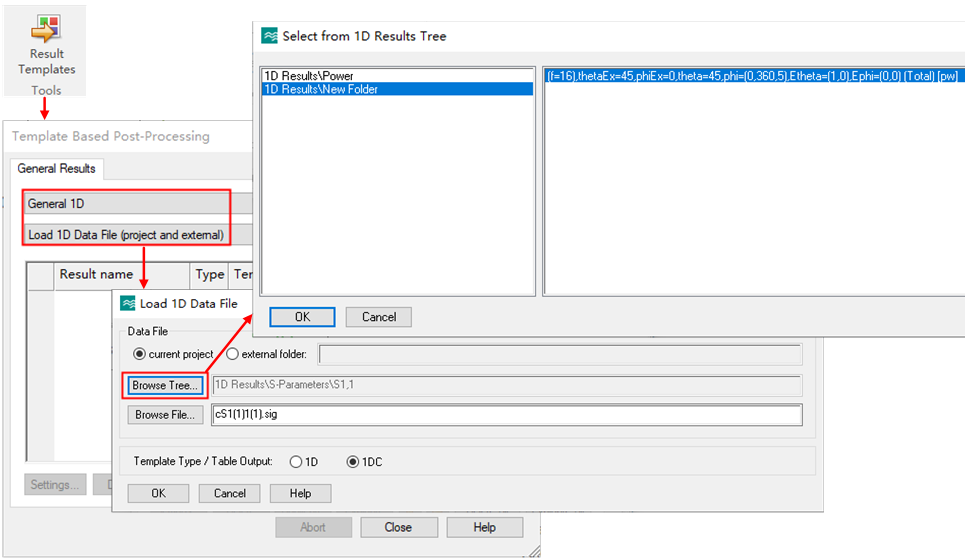

如下圖，打開后處理模板，導入上文中的RCS結果。具體方法是開打General 1D > Load 1D Data File(project and external)模板，選擇Browse Tree，在對話框中選擇要導入的結果，單擊OK。

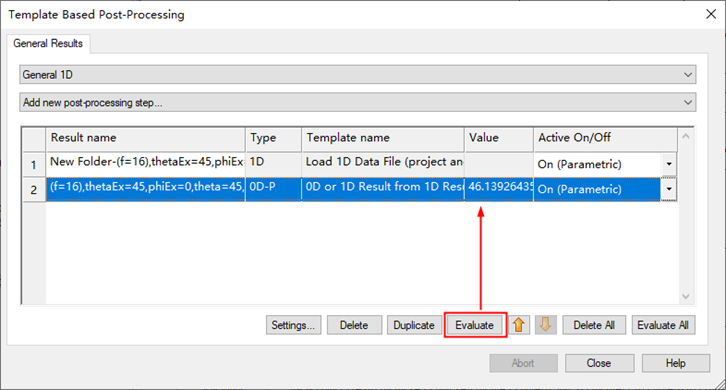

選中設置好的模板，單擊Evaluate，結果顯示在工程樹中Tables文件夾下。

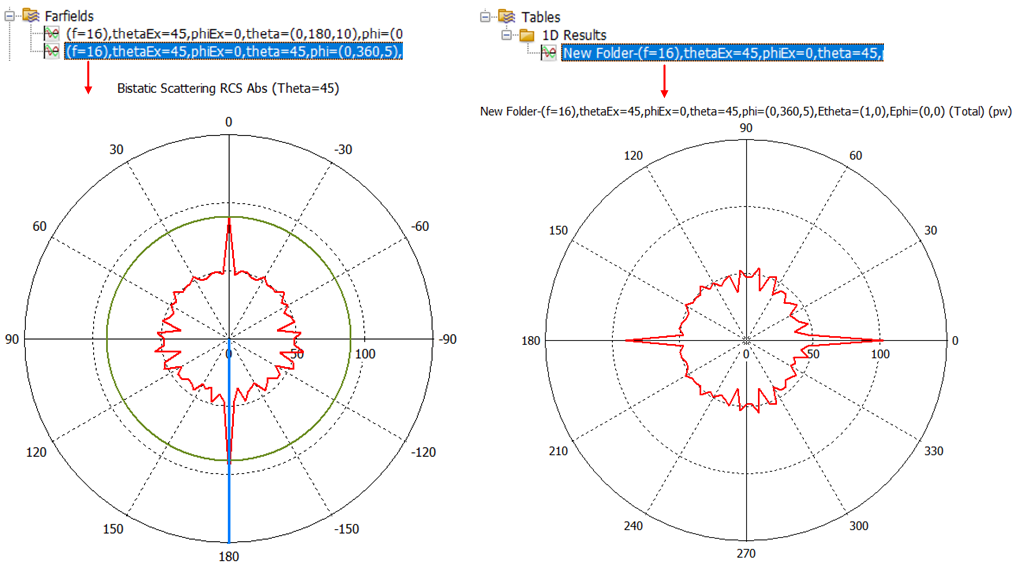

需要注意的是，導入的結果可能會有變化。比如本例中導入后的結果（下圖右）相比于原來的遠場結果（下圖左）有180°的翻轉（圖像與極坐標系都翻轉了），所以原來需要統計50°~150°的RCS均值現在變成統計230°~330°的RCS均值。
在后處理模板拿到需要處理的RCS結果后，我們介紹兩種求均值的方法。
方法1：
求dB數值的算術平均，該方法可以應用到求解任意1D仿真結果甚至是任意一維曲線的均值。

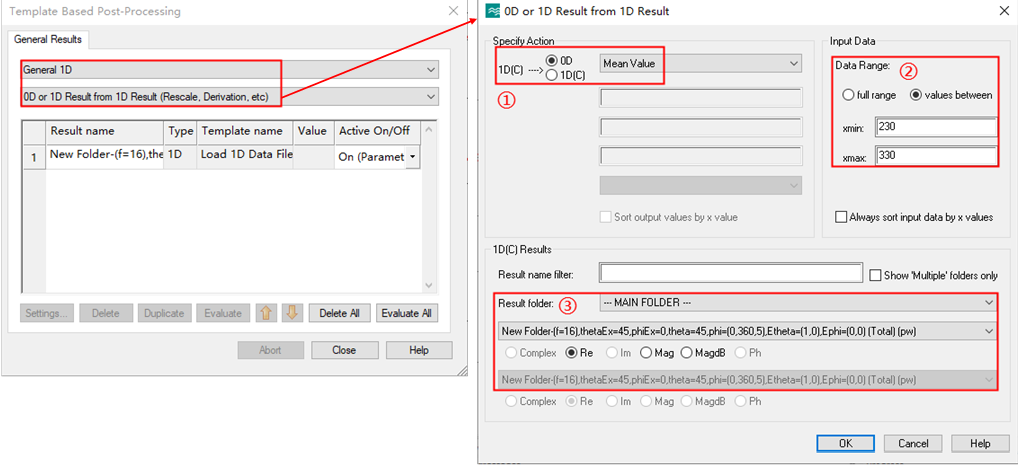

打開后處理模板General 1D > 0D or 1D Result from 1D Result(Rescale, Derivation, etc)，進行平均值計算。在0D or 1D Result from 1D Result對話框中選擇0D > Mean Value，表示計算均值；數據范圍需要根據導入后的數據刻度適當變換，這里我們輸入230~330；在Result folder中選擇導入后的數據結果，最后單擊OK。

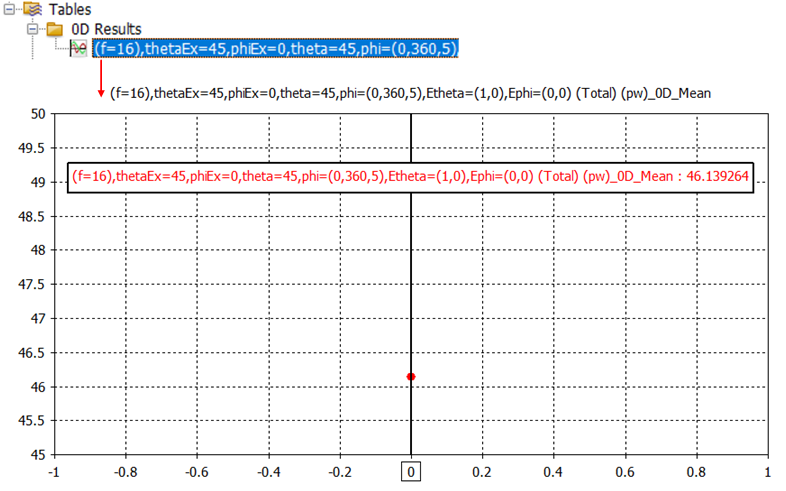

選中剛剛設置的模板，單擊Evaluate，計算后的均值結果會自動顯示在該模板對應的Value列下面，方便用戶查看。當然，該結果也可以在Tables下0D Results下查看。
方法2：
如果需要將dB轉化為數值做算數平均，然后再轉化為dB，就需要用到Mix Template Results后處理模板。

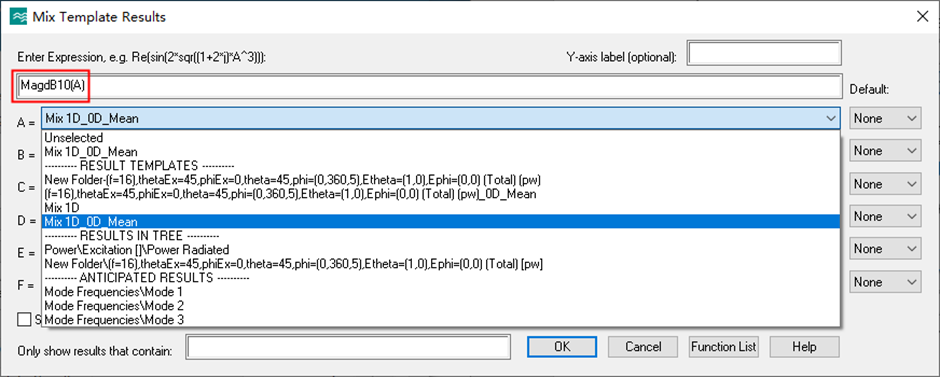

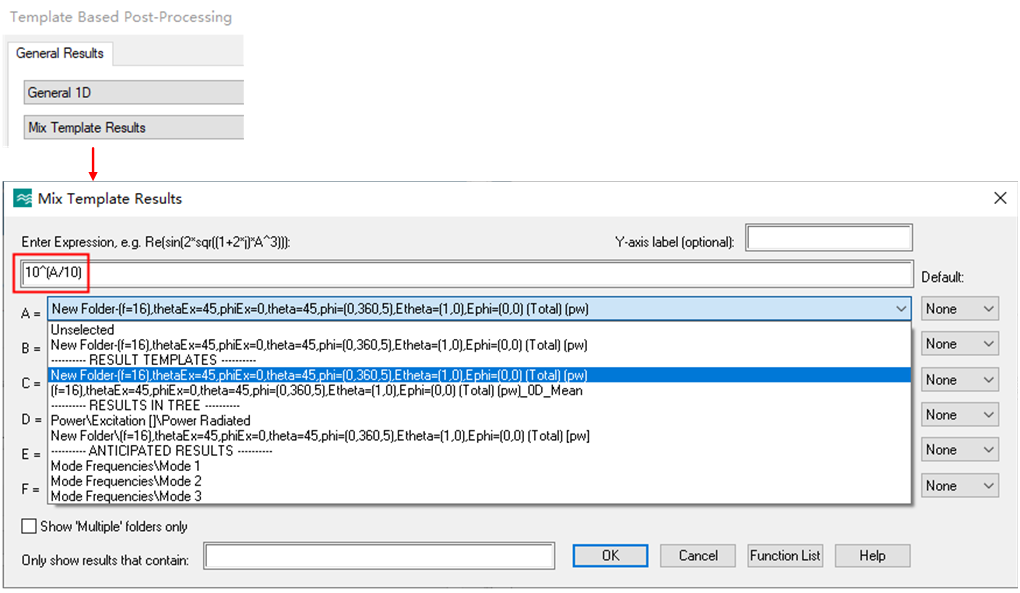

具體方法是開打后處理模板General 1D > Mix Template Results，按下圖所示，先將導入的RCS結果轉化為數值。單擊OK確定設置，然后選中該模板單擊Evaluate進行計算。計算結果可在導航樹下Tables文件夾的1D Results中查看，結果名稱為Mix 1D。
打開后處理模板General 1D > 0D or 1D Result from 1D Result(Rescale, Derivation, etc)，按上文介紹的方法設置Mix 1D結果中感興趣的范圍并求平均值。此處需要注意取值范圍，建議用戶在使用之前核對確認該范圍是自己感興趣的。單擊OK確定設置，然后選中該模板單擊Evaluate進行計算。計算結果可在導航樹下Tables文件夾的0D Results中查看，結果名稱為Mix 1D_0D_Mean。
再次開打后處理模板General 1D > Mix Template Results，按下圖所示，將計算得到的均值Mix 1D_0D_Mean轉化為dB。單擊OK確定設置，然后選中該模板單擊Evaluate進行計算。計算結果可在導航樹下Tables文件夾的0D Results中查看，結果名稱為Mix 0D。
總結：

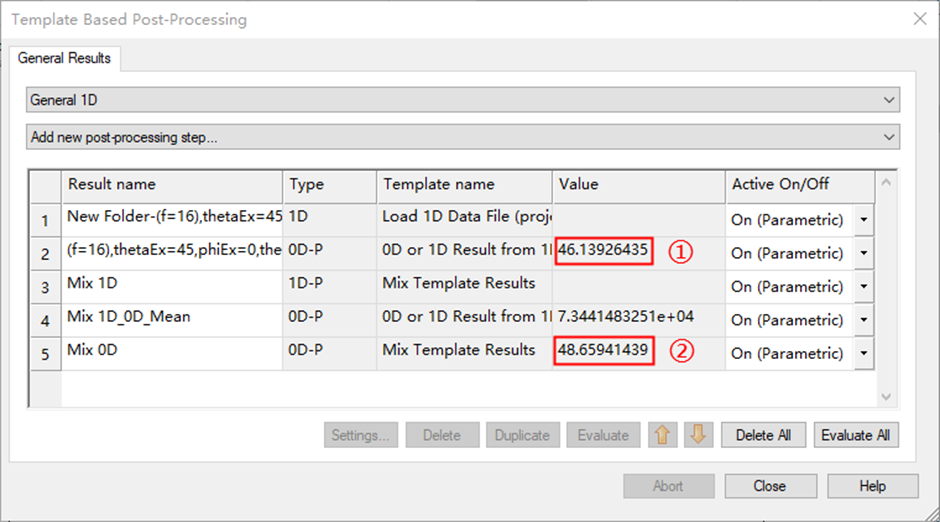

本節中介紹了在CST中利用后處理模板計算1D仿真結果的方法，包括dB形式數據直接求算數平均和dB形式數據轉化為數值求平均再轉化為dB的方法，并以一條RCS曲線結果為例演示了兩種方法的使用。下圖中，結果①是直接對RCS曲線求算數平均的結果；結果②是先將RCS曲線轉化為數值，求平均后再轉化為dB的結果。
