CST中，如何將均勻人體空心2D模型填充3D

CST BioModel 拓展包里有6個免費的人體模型，obe格式。C:\Program Files (x86)\CSTLibrary Extensions\BioModels 3.1\Homogeneous

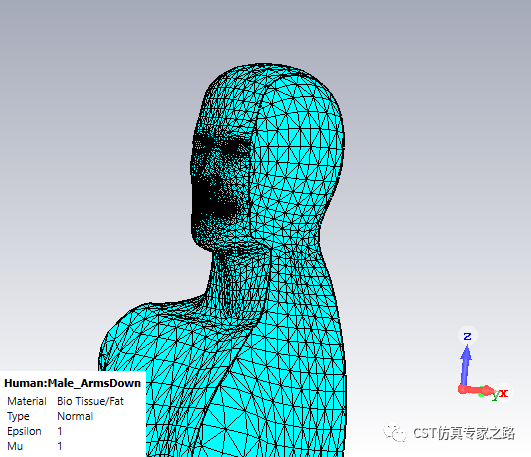

但是導入CST后很多同學發現是空心的2D結構，空心的結構A-solver可以用，但是算SAR還是需要實心3D材料。

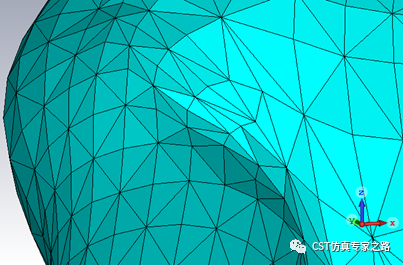

其實這幾個模型不是封閉的空心，都有開口需要封死。重點是這個小開口在哪里呢？肉眼很快能找到的，建議趕緊去最強大腦吧。。。

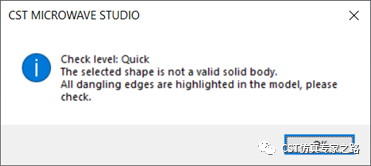

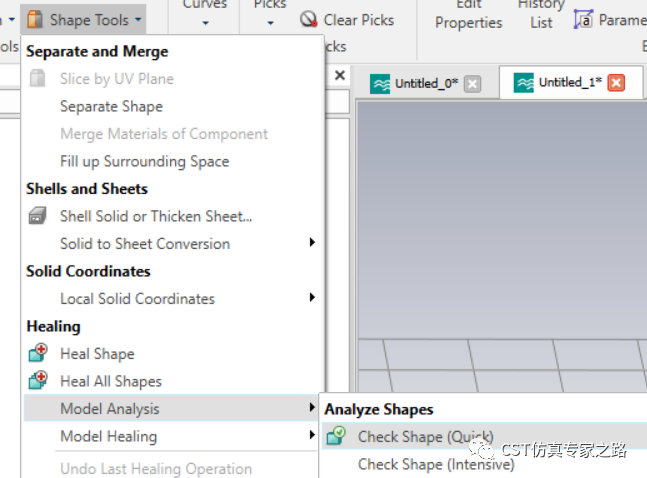

Step 1. 這里用一個小工具，能快速檢查并自動選出小開口的邊：

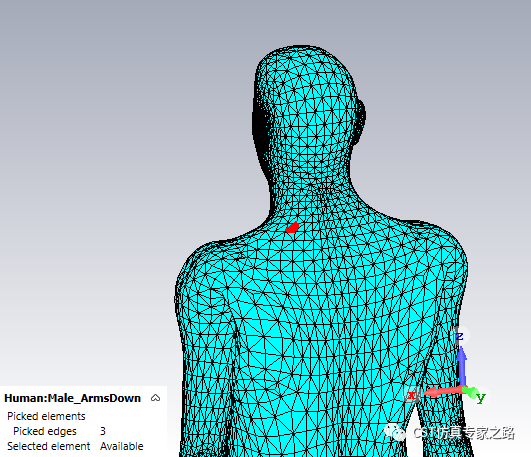

Male_ArmsDown的開口位置：

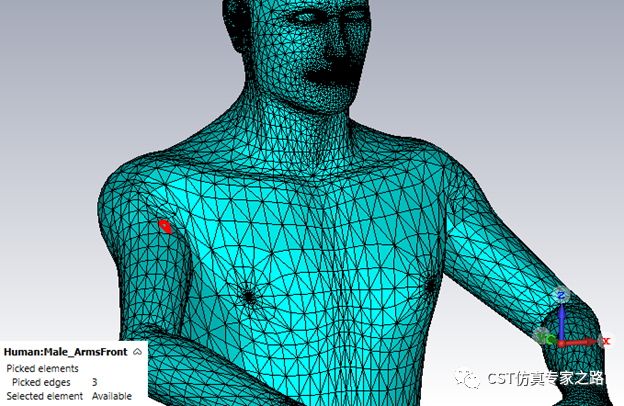

 Male_ArmsFront的開口位置：

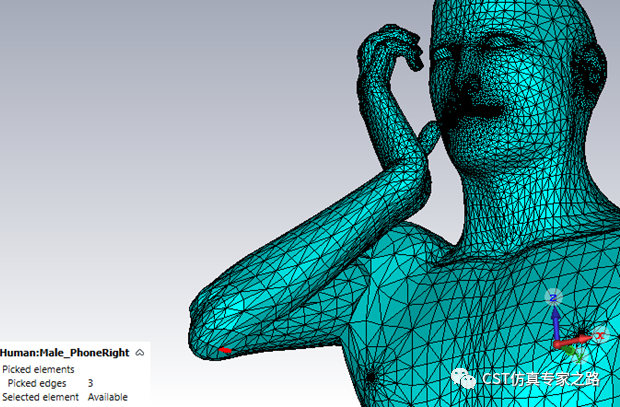

 Male_PhoneRight的開口位置：

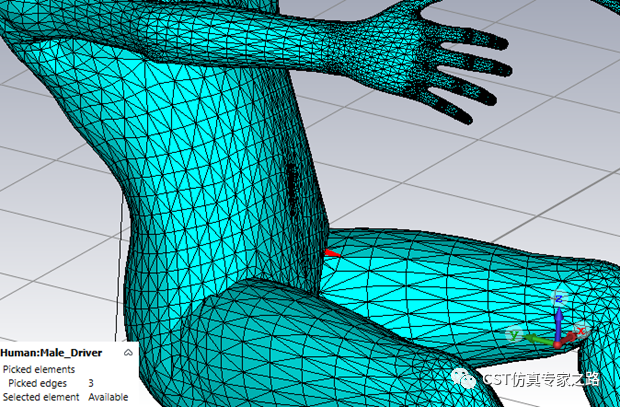

Male_Driver的開口位置：

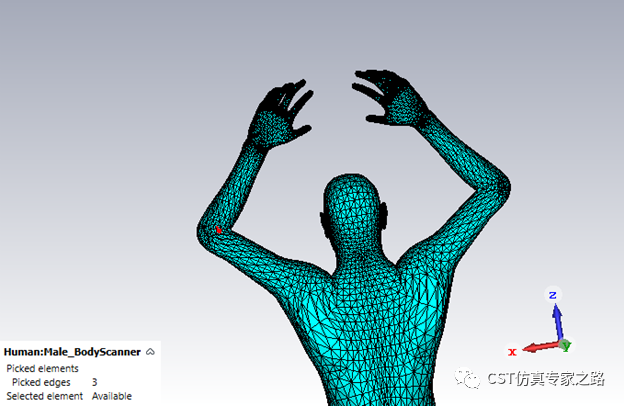

Male_BodyScanner的開口位置：

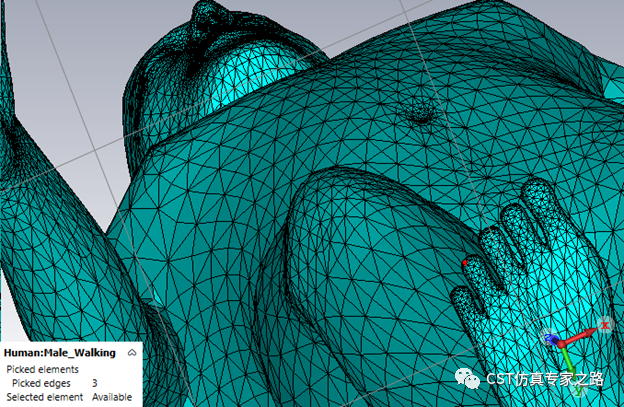

Male_Walking的開口位置：

怎么樣？最后一個在腳趾頭上！自動標出來你都得找半天。。。

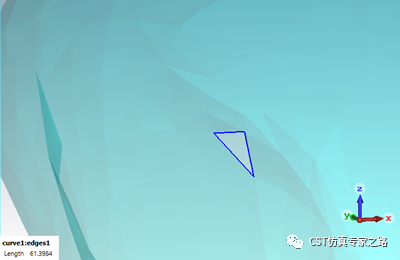

Step 2. 用Curves -> Selected Edges 建一條封閉的曲線

Step 3. 用Cover Curve封閉成面

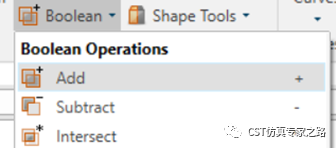

Step 4. 布爾運算將兩個面相加，此步驟完成就已經是封閉結構了，

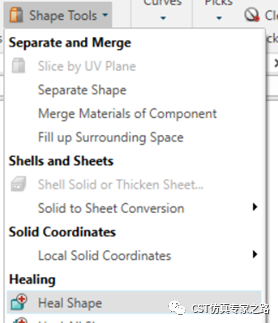

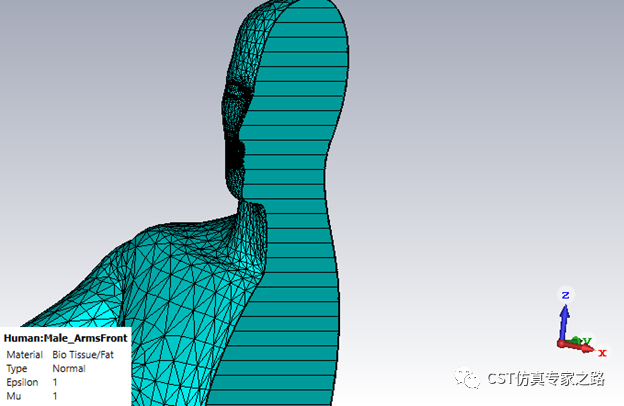

Step 5. 最后修復一下就自動填充實心了。

以上方法也適用于其他復雜的空心結構檢查和處理，當然還是實心CAD用著才踏實。。。

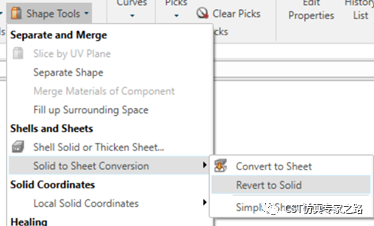

可能這時候有人問了，不是有個Revert to Solid的功能把空殼變實心嗎？為什么剛才Step 5不用這個呢？

因為新封口的面方向和三維實體方向不一定一致（面是分向內向外的?。詣有迯鸵幌卤容^好。如果想用這個Revert to Solid，翻譯是“換回實體”，所以得先從實體換成空殼不是？同學可以繼續試一下，用Convert to Sheet把實體再變成2D的空殼，然后Revert to Solid就可以用了。
