CST毫米波雷達仿真方案（五）：饋電網絡相位差補齊、優化

作者 | Zhou Ming

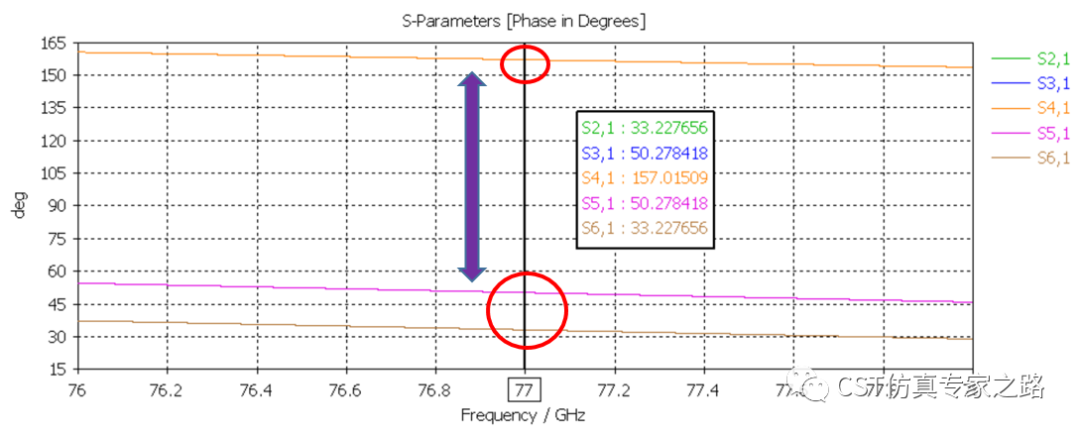

上一期我們提到饋電網絡存在相位差，從上圖可以看出，S41與S51的相位差超過100度，S51與S61的相位差也超過了10度，過大的相位差不僅會影響陣列天線的波束指向，還會導致天線出現副瓣抬升、增益下降等現象。

本期我們介紹如何使用CST針對饋電網絡的相位差進行快速補齊、優化，具體方法如下：

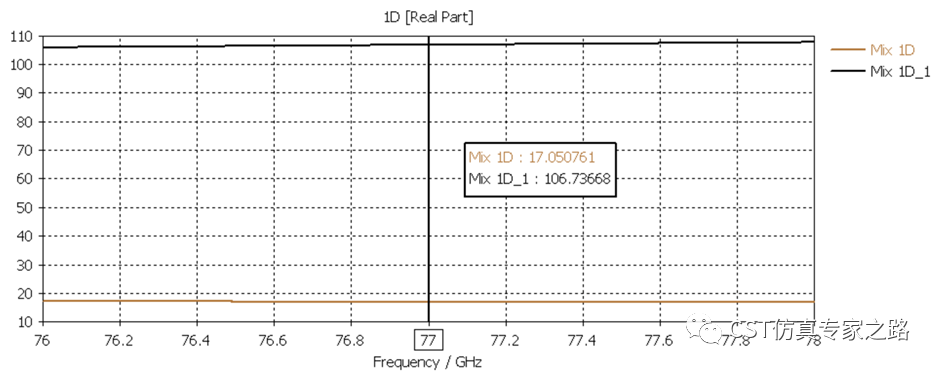

1、首先利用CST的后處理計算各端口的相位差，我們選擇S51的相位作為基準，其他S參數的相位和S51相減，得到下面的相位差。

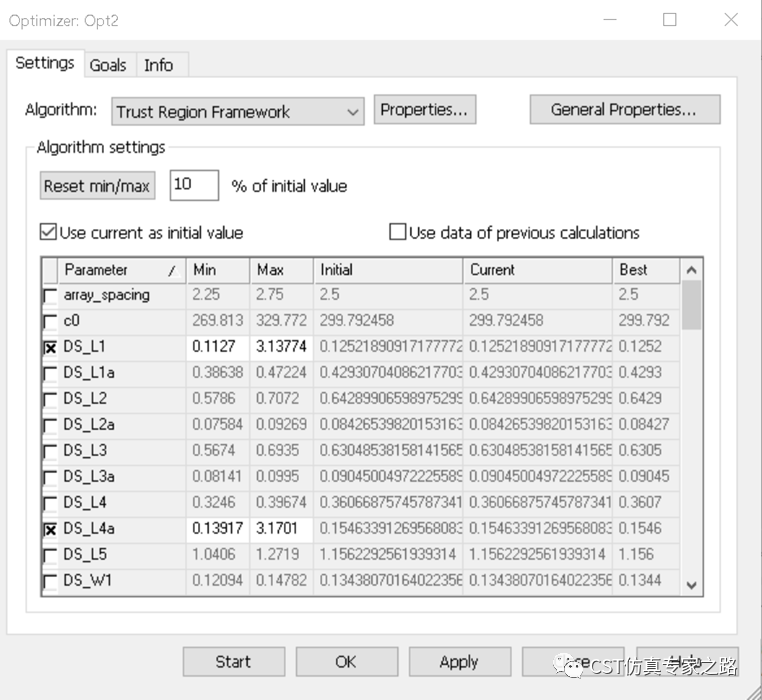

2、在Task里面創建一個優化流程，選擇需要調整的微帶線長度變量作為被優化的變量，設置好參數變化范圍。

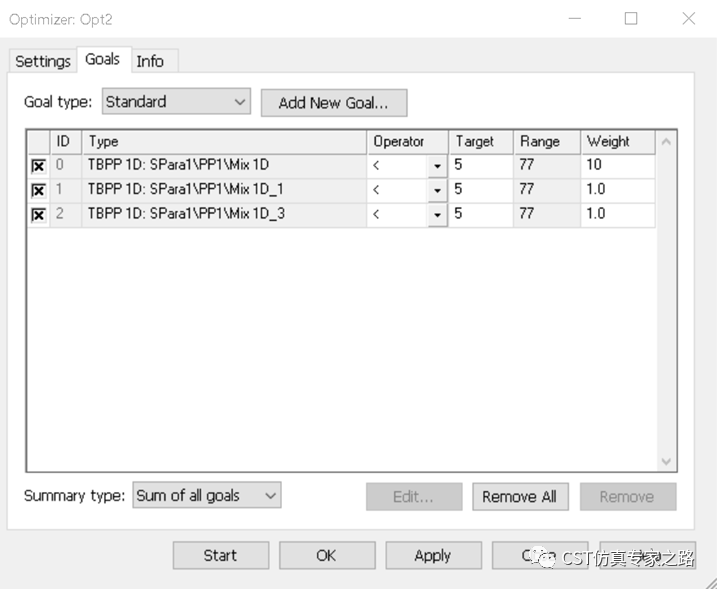

3、選擇相位差作為優化目標，Target設置小于5度。

4、點擊start之后，CST迅速得到了優化后的結果，我們可以看到相位差已經小于5度。

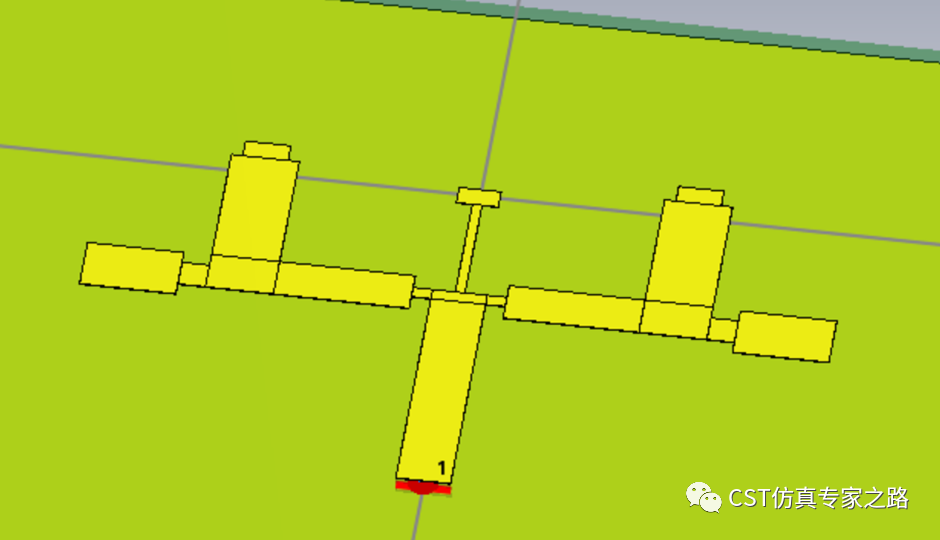

5、接下來我們把電路圖自動生成3D模型，為后續的饋電網絡和天線陣子協同仿真做好準備。
