如何將CST結果保存為GIF格式

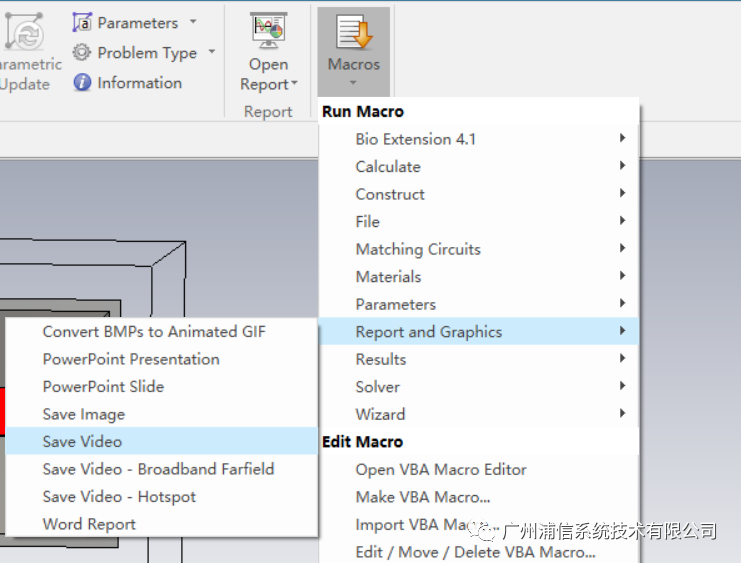

軟件提供了可以從主繪圖窗口生成動畫的宏功能：Macro->report and Graphics->save video。該功能支持生成的動畫內容包括相位、時間相關的場圖，幾何參數的變化視圖等。

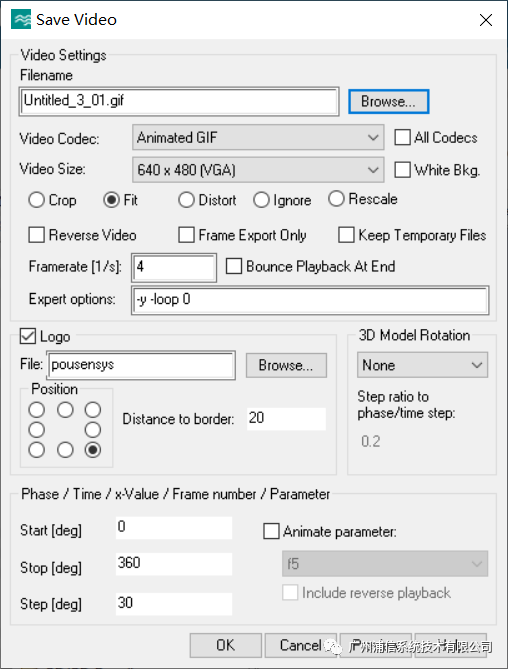

下面我們將介紹Save Video窗口中幾個對生成GIF文件有較大影響的設置。用戶也可以點擊窗口的Help按鈕獲取CST幫助文檔對Save Video窗口設置說明。

1、Filename:生成視頻文件的文件名，點擊Browse按鈕指定文件保存路徑，如果不指定位置，默認保存在工程文件下（注意：不要有中文路徑）。

2、Video codec:保存的Video格式，默認GIF格式。

3、Video size:分辨率。下面Crop\fit\Dsitort等選項會影響截圖效果。用戶可以點擊Preview按鈕預覽不同效果。

4、Framerate[1/s] :可以為視頻指定每秒幀數。更大的數字將導致更快的視頻播放速度。

5、Logo：導入圖片文件的分辨率大小和前面的選定GIF文件Video size大小的相對值決定了Logo的大小，用戶如果發現Logo的大小不是我們想要的結果，請嘗試修改導入的圖片文件的分辨率大小。

6、3D Model Rotation：以指定方式旋轉主頁面視圖。轉速可以通過phase/time步長比來控制。

7、更多信息請參考Help。

下面我們將以結構參數變化、模型旋轉、電場動態圖三個例子顯示宏：Save video的設置及其效果圖。

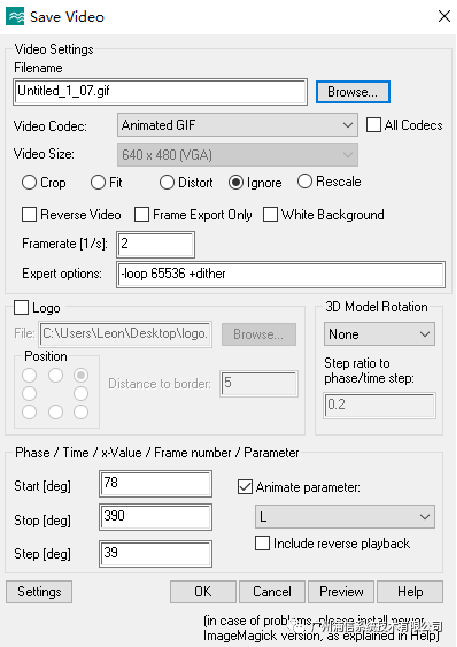

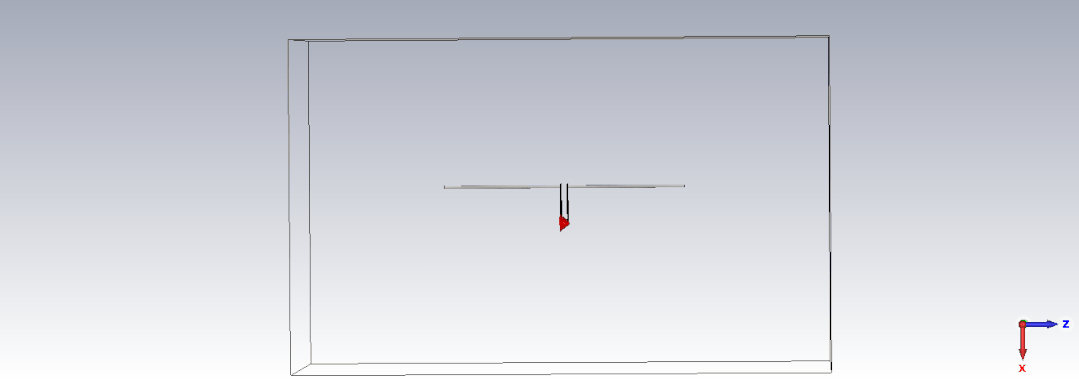

（1）結構參數變化，以偶極子天線的臂長為變化參數，宏：Save video的設置及其效果圖如下：

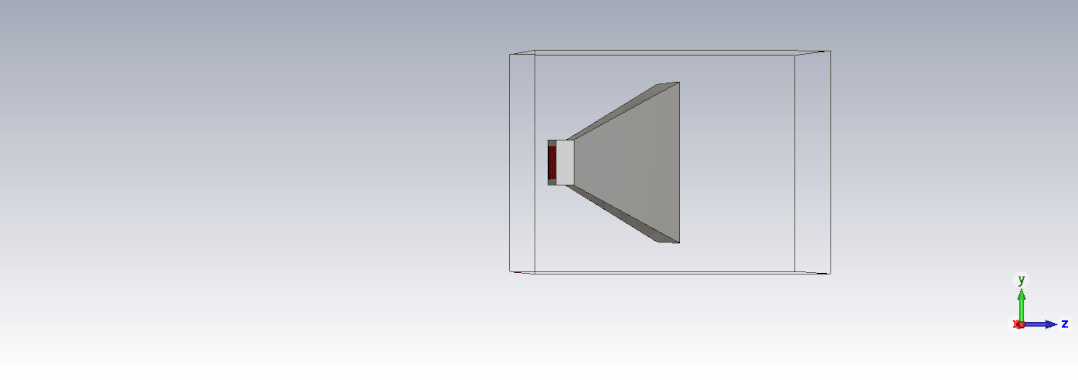

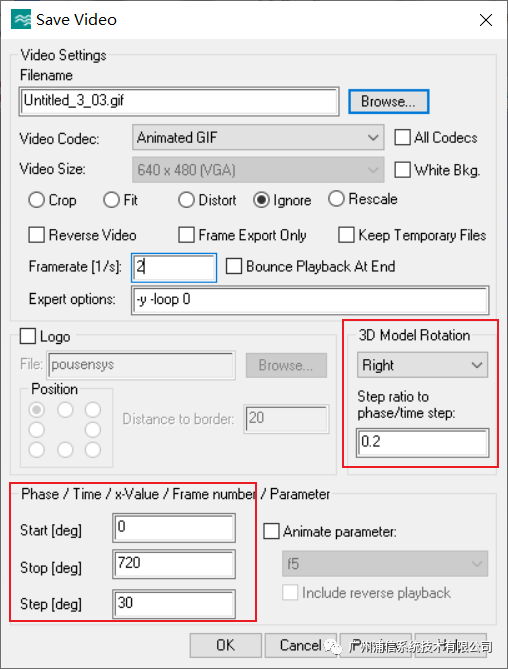

（2）模型旋轉：Save video的設置及其效果圖如下：

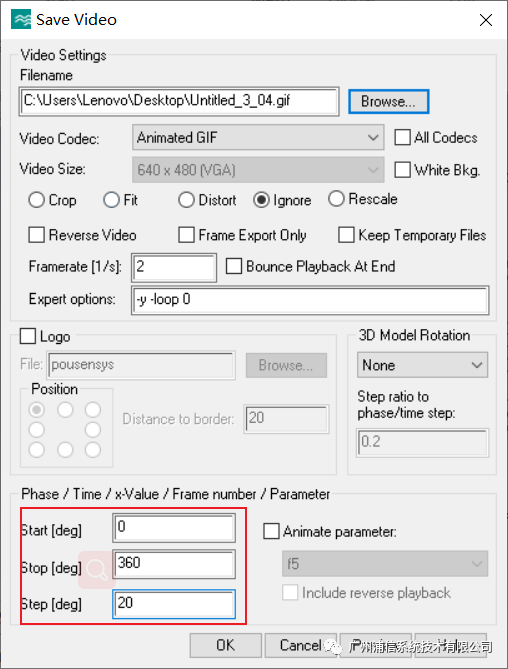

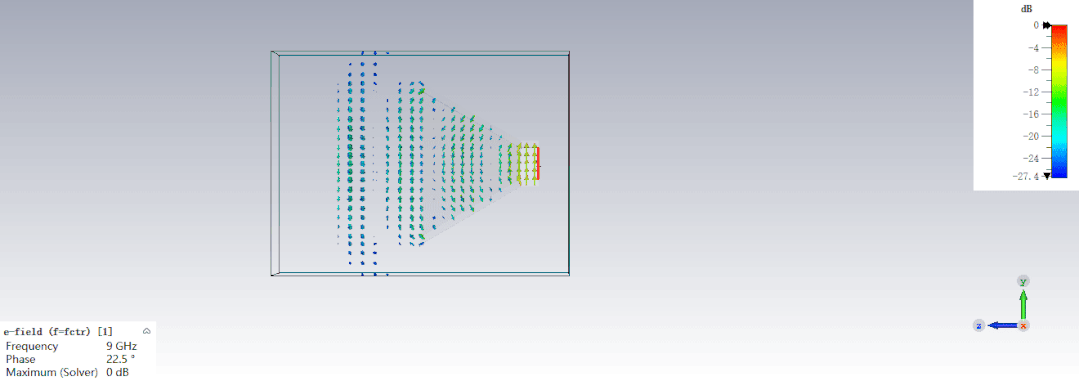

（3）電場動態圖：在啟功宏前，需要先在主視圖窗口動態顯示3D/E-Field結果。Save video的設置及其效果圖如下：

用戶可以根據自己的需求，生成更多動態顯示的結果。
