如何利用FD3D鏈接矢量網絡分析儀進行濾波器調諧？

作者 | 魏云飛

如果我們有加工好的濾波器需要調試，傳統的調試方法是要把濾波器接到VNA上看著S參數進行調試，但是一個濾波器的參數會有很多，這樣調試經常會按下葫蘆浮起瓢，要最終調試好可能會比較費時費力。利用FD3D進行調試可以直觀地看提取耦合矩陣和綜合耦合矩陣之間的差距進行很精準的定位調試。

調試操作流程：

1. 鏈接矢量網絡分析儀（VNA），確保VNA和FD3D鏈接，如下圖。

2. 把待調試濾波器接到VNA上，在VNA上設置濾波器的工作頻帶、耦合帶寬等等。

3. 把待測濾波器從VNA上斷開，對VNA進行校準，包括電纜、轉接頭均要校準進去。接下來再把濾波器接到VNA上。

4. 確保FD3D里面綜合得到的濾波器及拓?fù)浣Y(jié)構和待測濾波器一致。

5. 在Tuning tab里面鏈接VNA，如果VNA連接到FD3D則除了讀取S參數所需要的通道格式設置不會被保存，這臺VNA的其他所有設置均會被保存。

6. 測試得到的S參數會被FD3D讀取，同時提取相應的耦合矩陣。

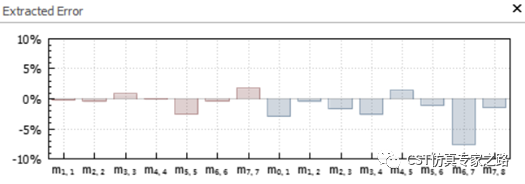

7. 通過讀取“Extracted Error Window”里面的誤差條，可以對濾波器進行精確快速地調試，直至滿足濾波器的指標。
