CST中，如何截取部分封裝或者PCB進行仿真
本期介紹CST在EDA領域里的常見問題，如何選取部分的封裝或者PCB進行仿真。這里的選取部分是選取仿真區域，用CST進行PCB或者封裝仿真不需要簡化EDA文件模型。
用戶在仿真PCB時，有時候只需要仿真其中部分的網絡(nets)，CST EDA import功能能方便的選取部分的區域進行仿真。并且可以手動改變仿真的區域。
EDA模型導入
導入EDA文件，詳見仿真實例002：芯片封裝S參數提取方法。
這里我們還是導入仿真實例002中的芯片封裝，如下圖所示：

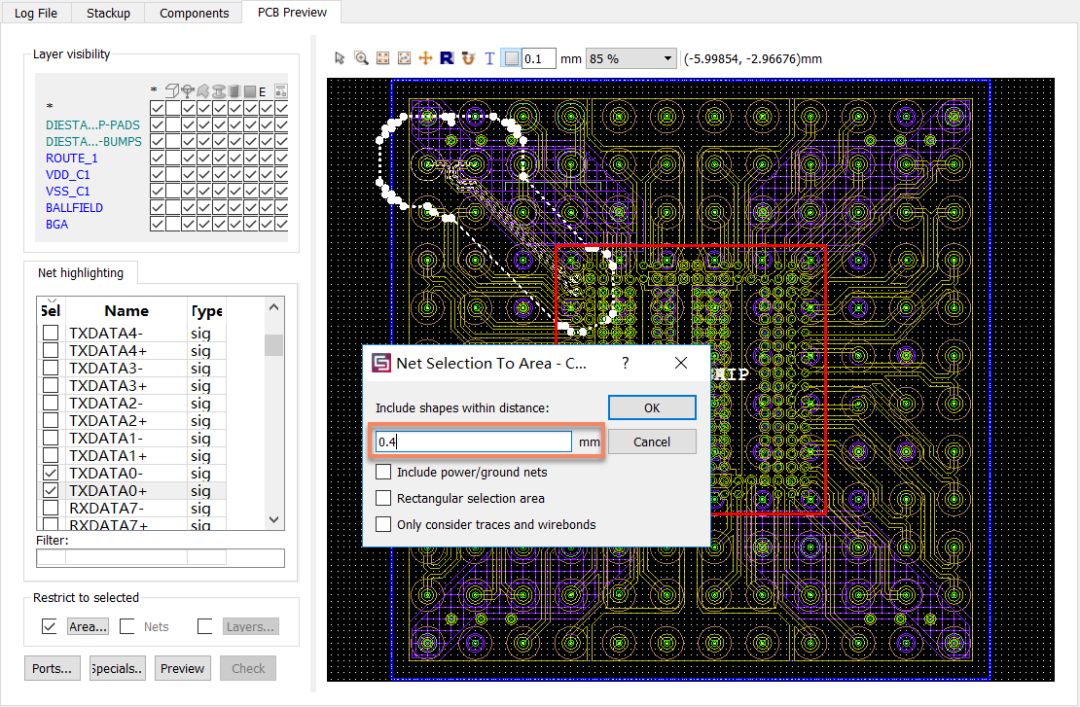

如果我們只想仿真TXDATA0+和TXDATA0-，則勾選中需要仿真的網絡名，勾選Area，并點擊Area，彈出對話框如下圖所示：
這里我們選擇距離網絡0.4mm的區域，點擊OK。

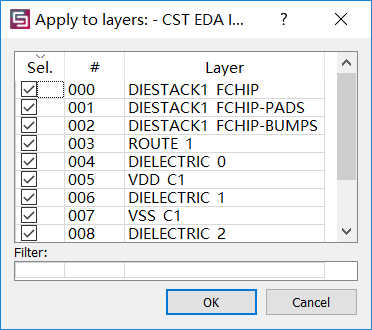

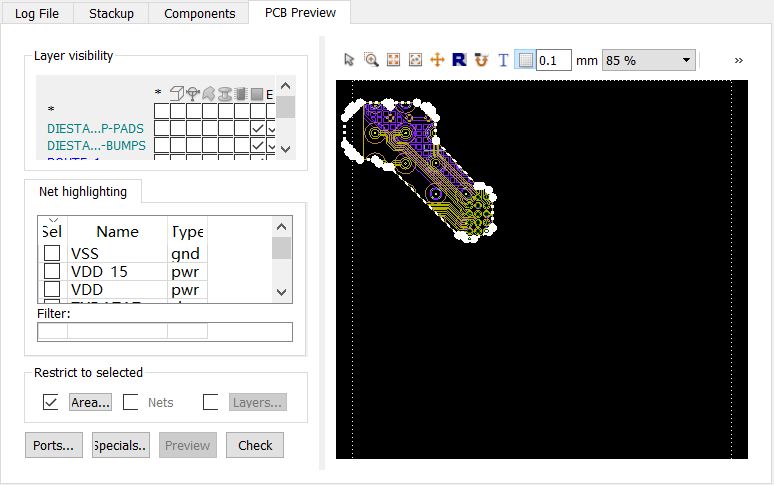

再點OK，將所有層網絡都考慮在內。點擊Preview，如下圖所示：

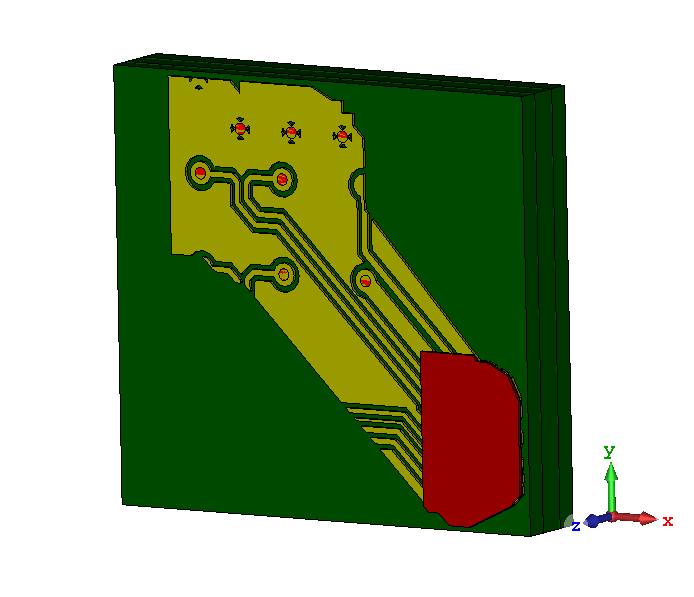

這時候再點擊EDA import下的OK按鈕，可以在微波工作室中看到三維結構如下圖所示：

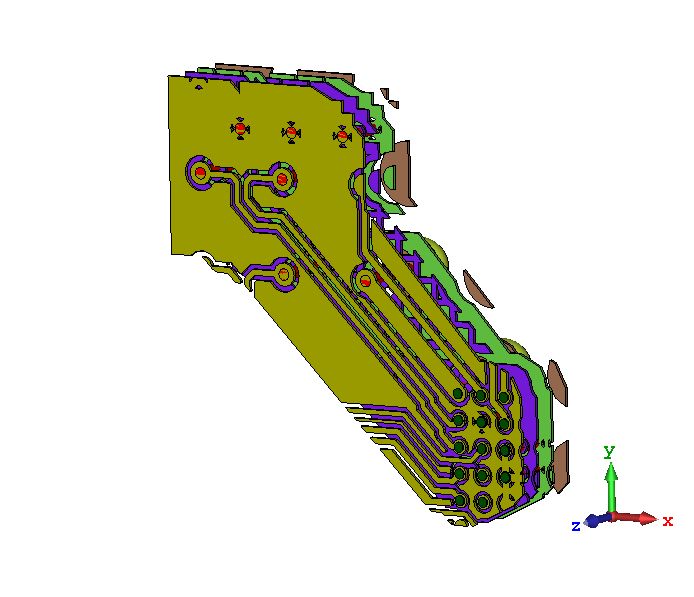

隱藏了介質層后，如下圖所示：

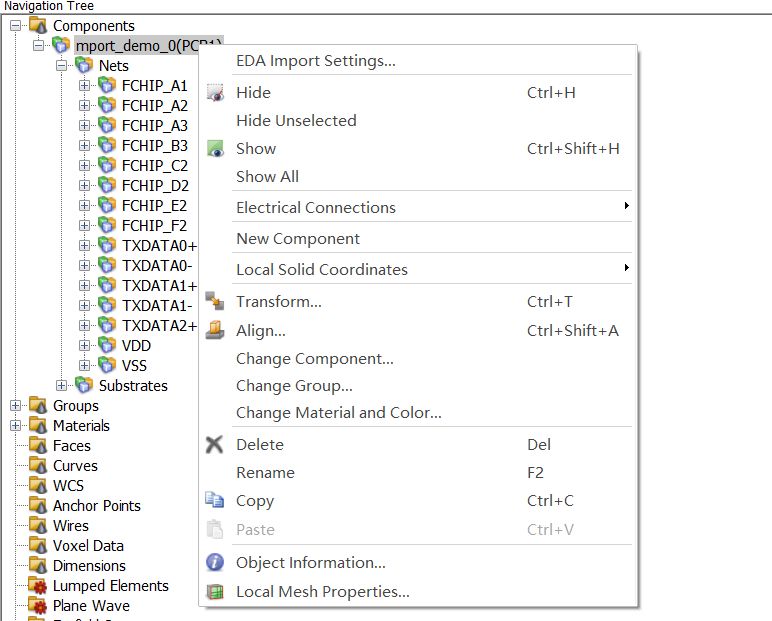

我們右鍵點擊導航欄里Components下的第一個目錄，點擊EDA Import Setting。返回EDA Import界面進行修改，如下圖所示：

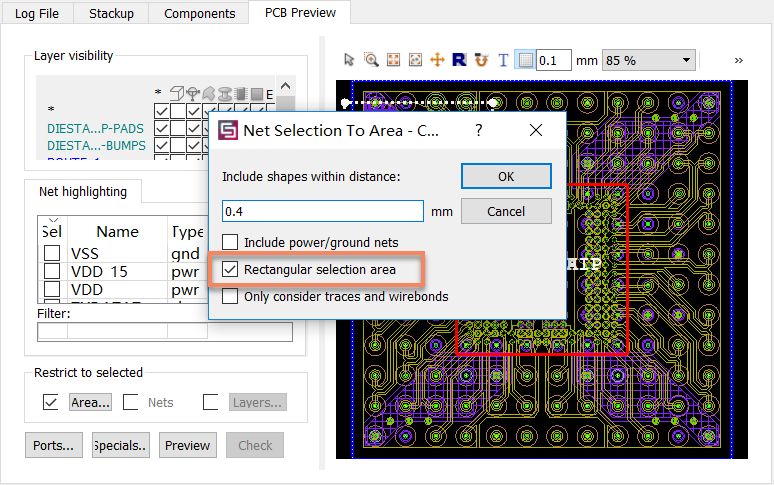

這次我們勾選Rectangular selection area，如下圖所示：

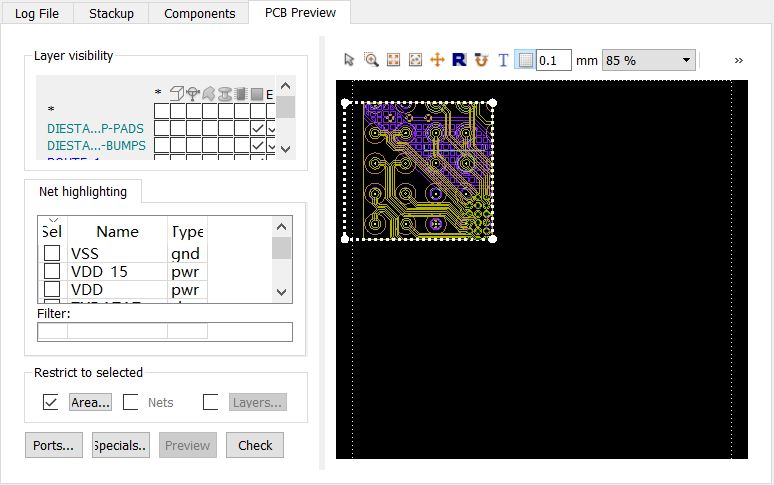

再點OK，將所有層網絡都考慮在內。點擊Preview，如下圖所示：

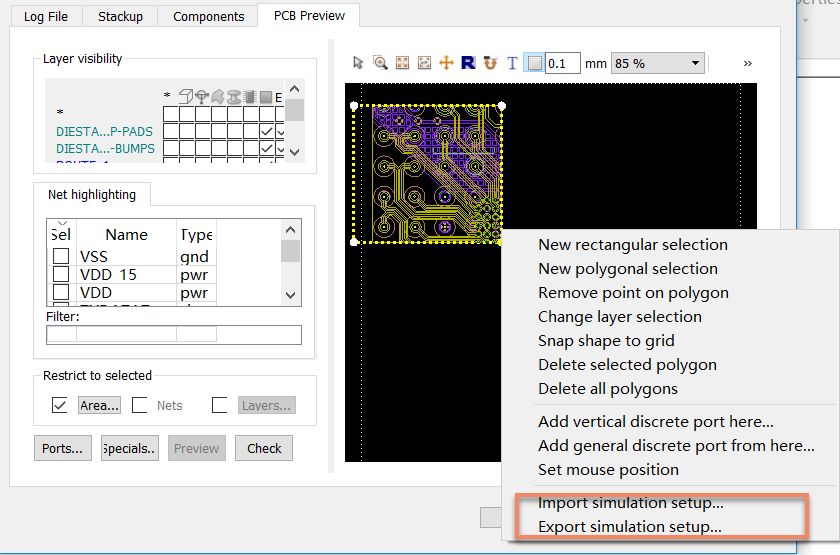

我們在預覽界面下，點擊右鍵，可以自定義改變仿真模型導入?yún)^(qū)域（圖中的長方形方框）。同時，我們還能將所做的設定進行導出，用以下次調用。

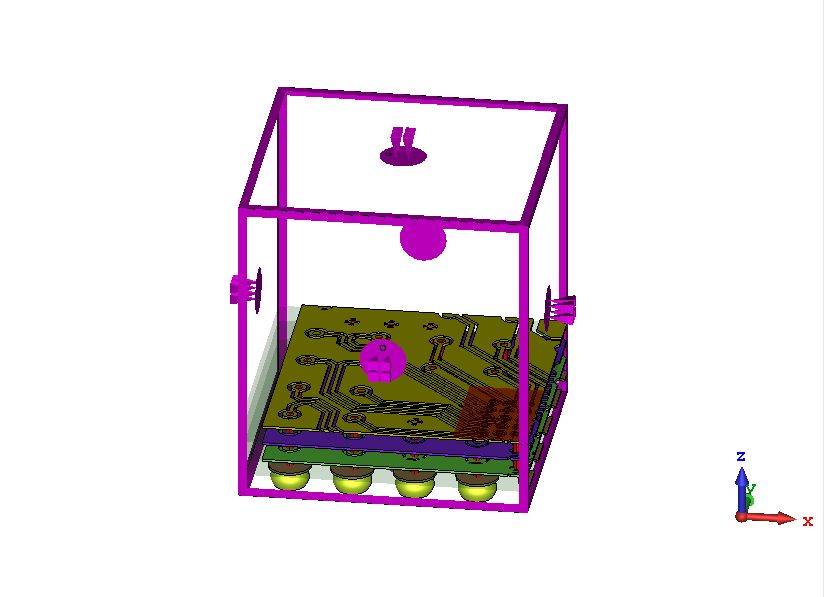

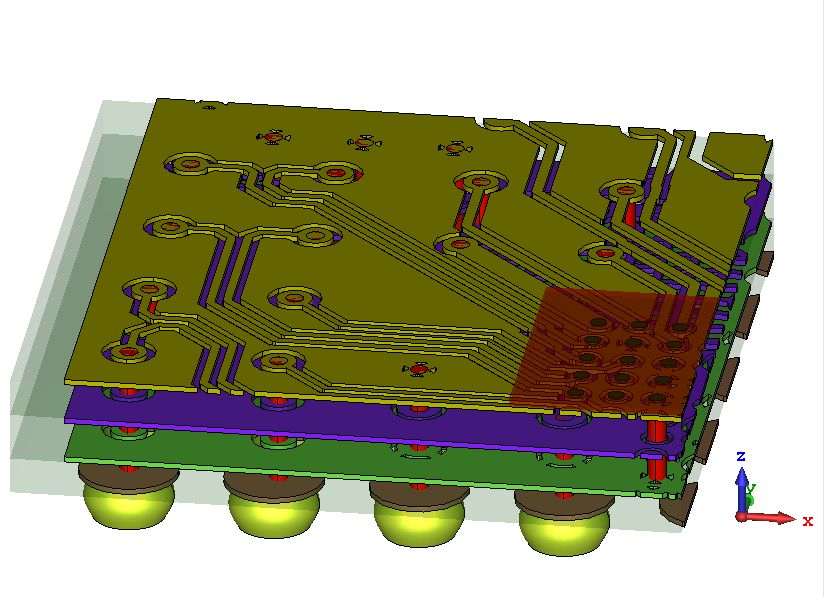

這時候再點擊EDA import下的OK按鈕，可以在微波工作室中看到三維結構如下圖所示：

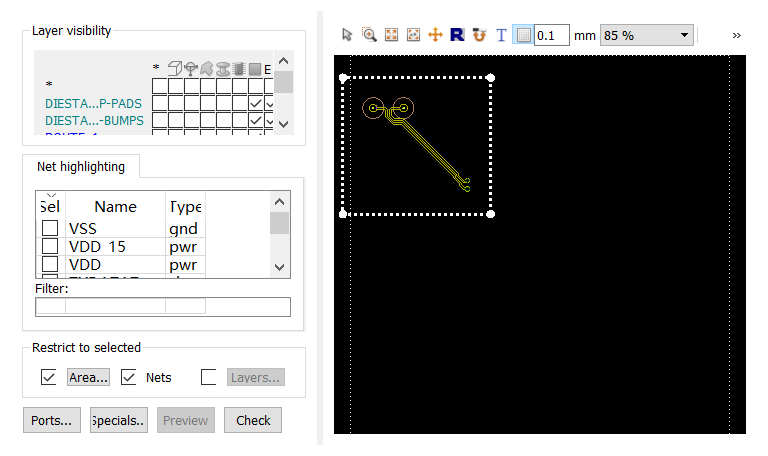

我們再勾選上Nets旁的方框，并點擊Preview，如下圖所示
這時候只考慮選中的Nets。

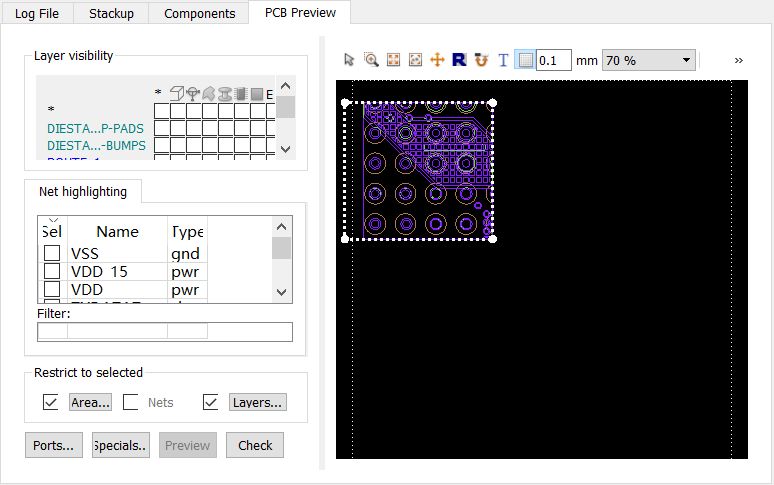

同樣，當我們勾選了Layers，并選擇對應的層，此時，模型也只導入選中的層，Preview后，如下圖所示：
邊界條件設置

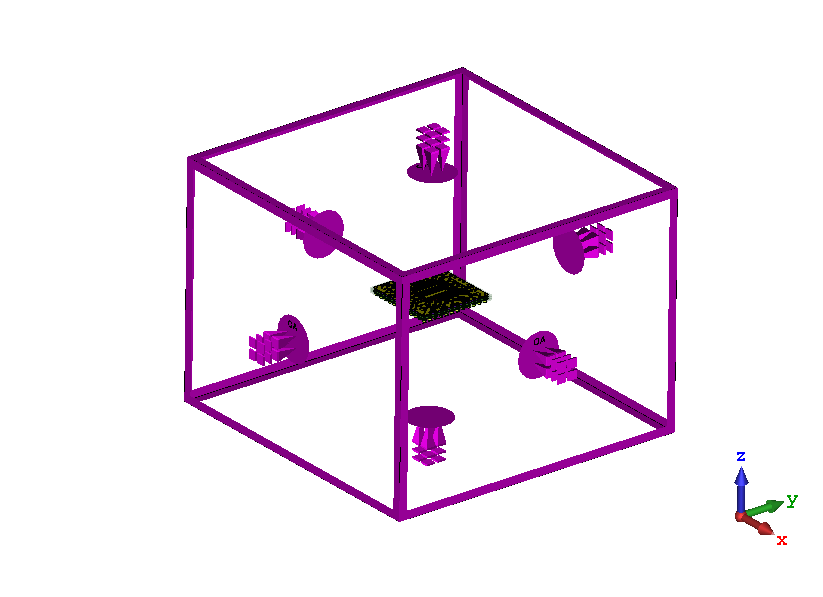

如果我們導入的是整板，我們推薦用Open add space的邊界條件，可以模型EMI等輻射發射問題，如下圖所示:
當我們只導入并仿真部分網絡時，為了避免新的截斷的邊界引起的反射能量，我們建議在邊界處直接用Open邊界條件。

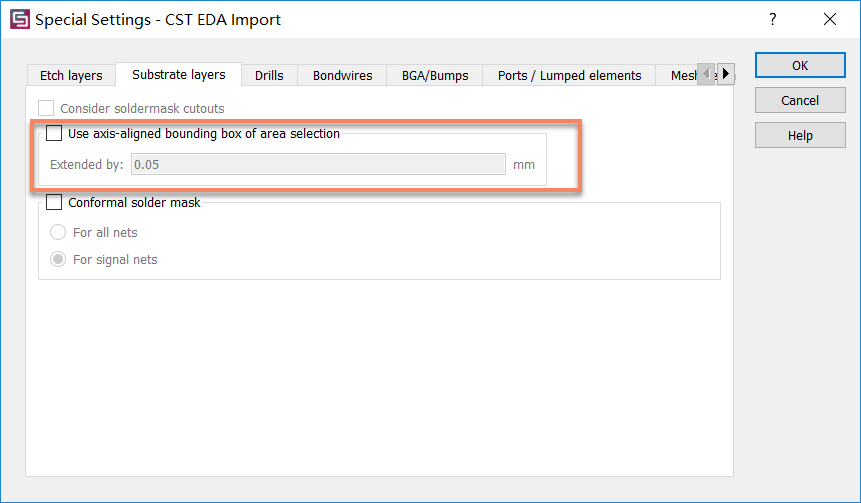

此外我們需要在下圖處，去掉默認的勾，以避免軟件自動增加一段介質區域，如下圖所示：
此時仿真模型的邊界如下圖所示：
CST里EDA導入操作非常簡單，不需要對EDA文件進行額外的簡化。在仿真局部SI問題時，可以用以上提到的局部導入模型的方法。
