CST仿真，如何計算天線“x”dB的波束寬度
CST的后處理模板內容非常的豐富，基本可以實現各種結果的處理。我們以提取天線遠場方向圖的波束寬度的結果來介紹一下后處理的使用方法。

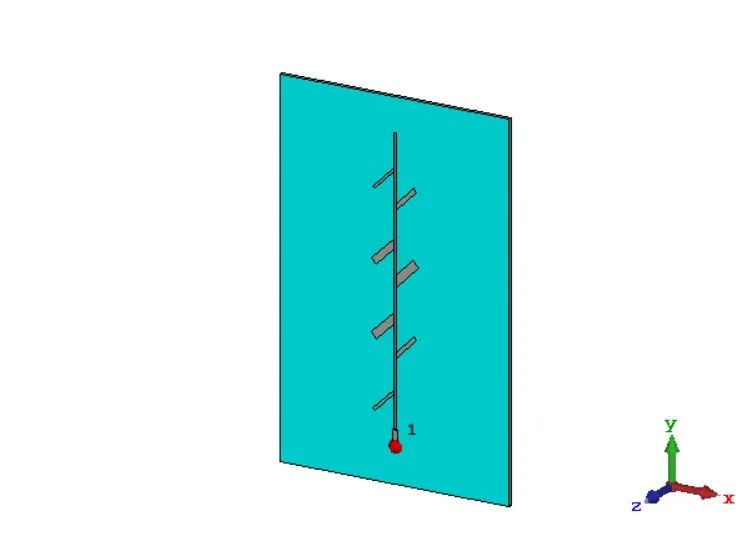

用了太多次的CST軟件自帶的喇叭天線和振子天線。本例中我們換一下，用一個Antenna Magus庫提取的77GHz的天線作為示例，如何用Antenna Magus快速生成天線，可以學習本站的AntennaMagus使用視頻課程。生成的串饋天線，如下圖所示：

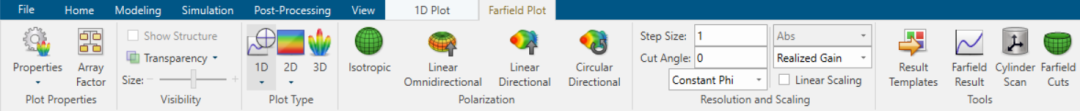

完成仿真后，點擊farfield結果，可以在下面的位置，設置你所需要的方向圖結果，如下圖所示：

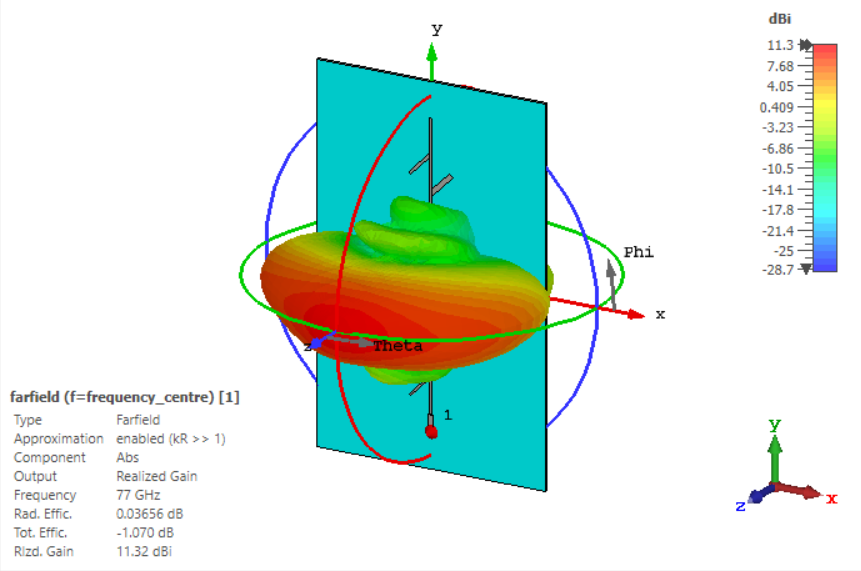

點擊上圖中的3D，得到典型的3D方向圖增益結果如下圖所示：

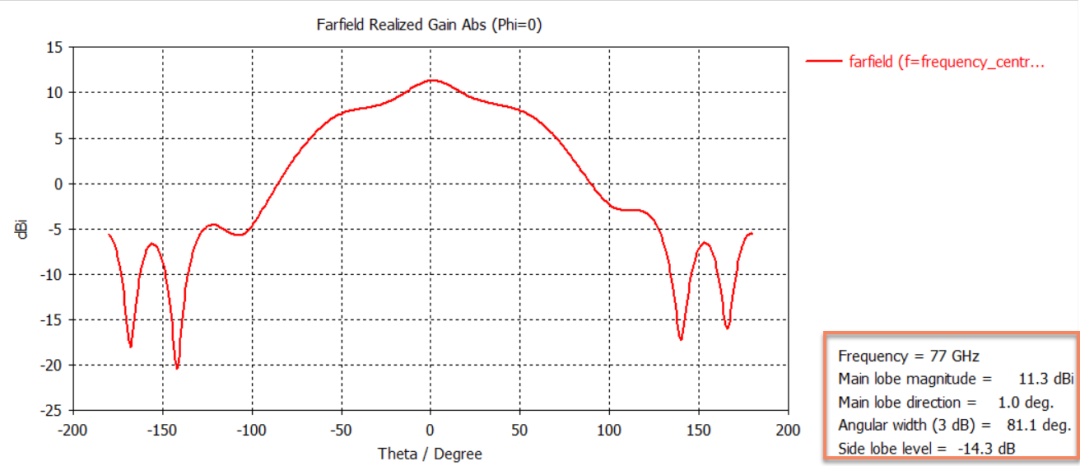

如果點擊1D Cartesian，選擇phi=0的屏幕，得到1D結果如下圖所示：
我們可以看到，軟件自動提取了很多用戶很關注的信息，比如主瓣增益，指向，3dB波束寬度，副瓣電平等。那么問題來了，如果我想知道這個方向圖里的10dB波束寬度，我應該怎么做呢？
我們只需要借助后處理模板即可完成。Post-processing=>Result Templater=>farfield and Antenna Properties=>Farfield result=>Angular 3dB with

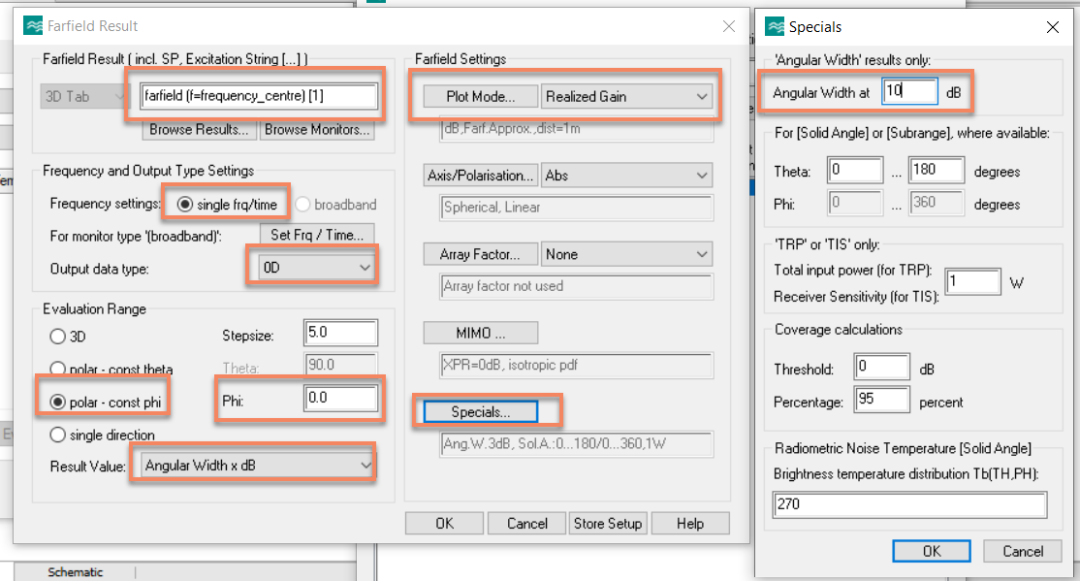

當然也可以直接點擊上圖右下角位置的All setting直接選擇你需要的結果。比如要計算10dB在77GHz,phi=0的切面上的波束寬度，我們可以直接進行如下所示：

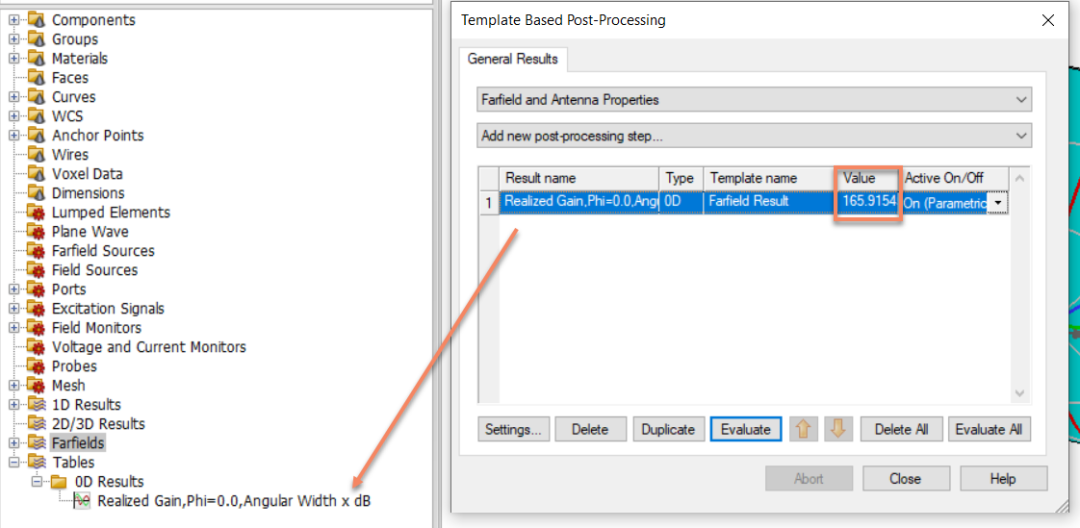

點擊OK，可以在下圖兩個地方找到最終的結果，本例的天線phi=0切面，10dB寬度大約165.9154°

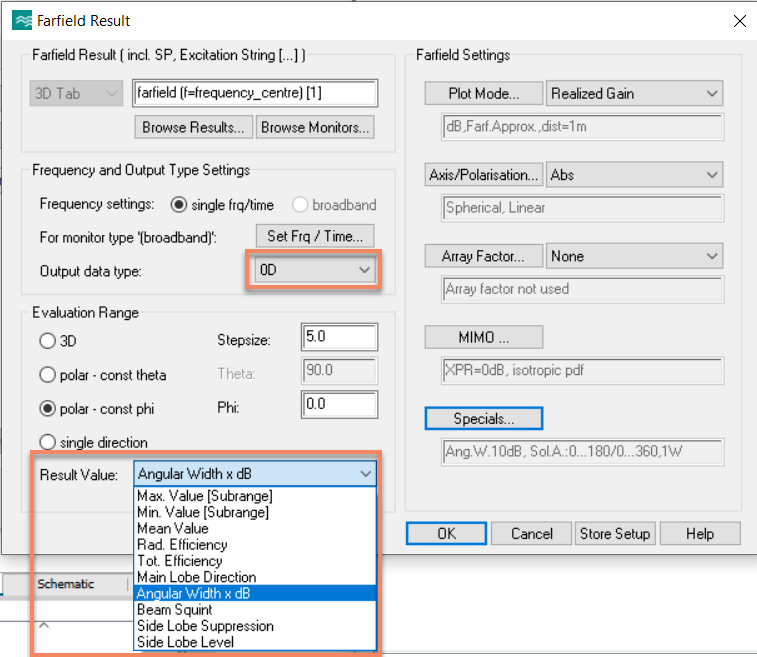

當然通過下拉菜單可以找到各種關鍵的天線指標，都是相同的方法就不贅述，這里需要注意的是如果數據類型,需要在Output data type改成0D，才有這些下拉菜單的選項，如下圖所示：
