情況1. 電路中的spice模型

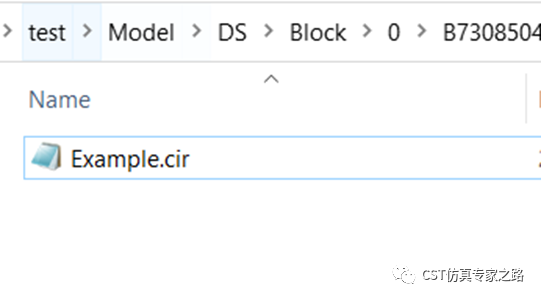

這種情況比較簡單，直接前去項目文檔中，找到Model->DS->Block就能夠找到這個SPICE文件了。
情況2：電路中的元件模型
以二極管為例，

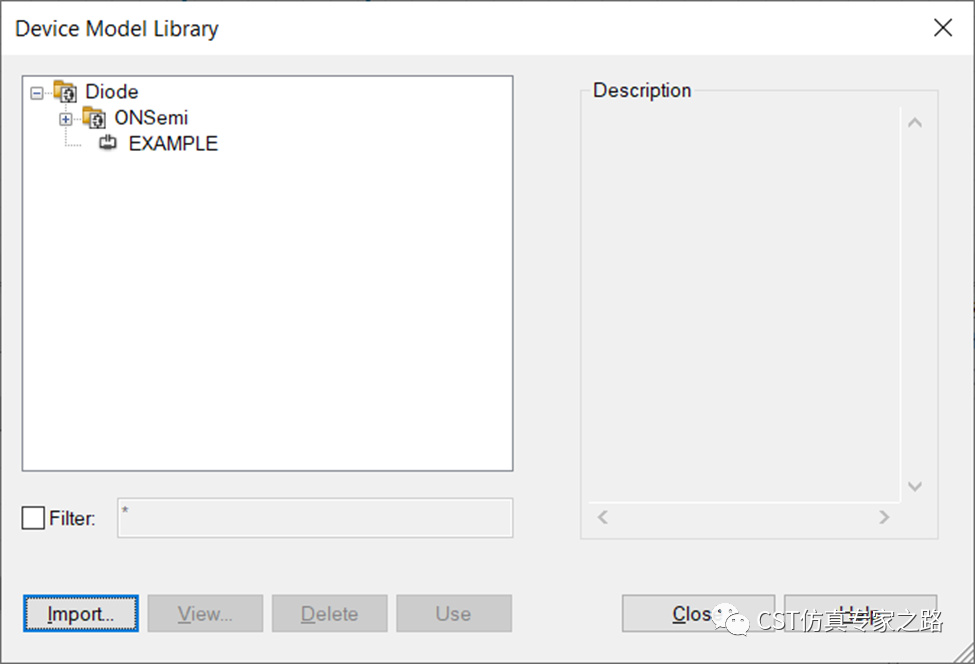

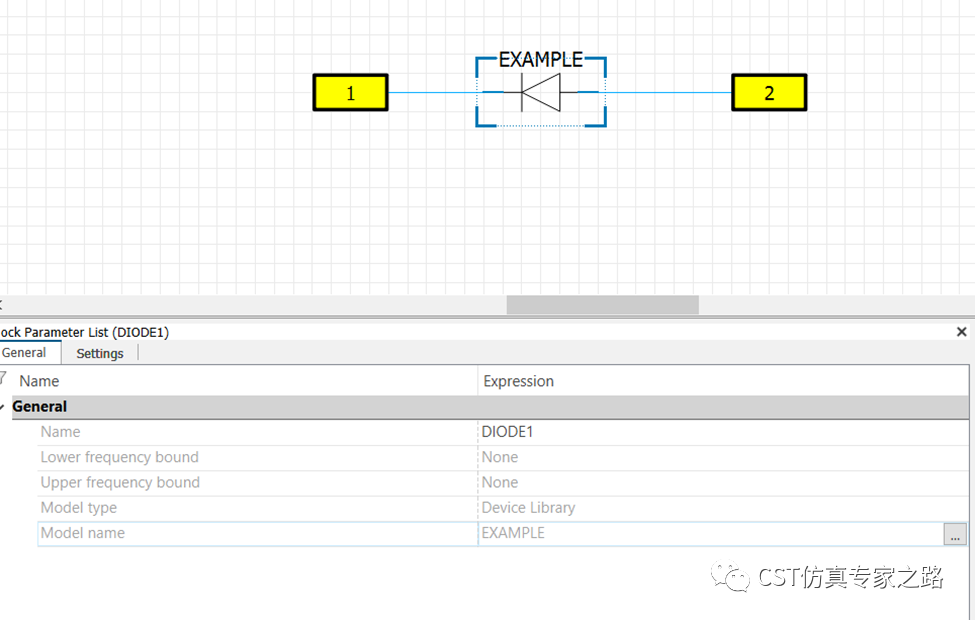

這種情況對于作者當然沒問題，作者應該有這個SPICE文件，比如txt格式；我們可以通過下方的Model name按鍵可以進入Device Model Library，只要沒有從這個CST的library中刪除該模型，其他用戶就可以重復調用該模型, 這里可以點擊View查看內容：
如果是分享的cst文件，那么問題就來了，這種情況工程文件中沒有Model->DS->Block路徑，如何打開這種SPICE的內容呢？

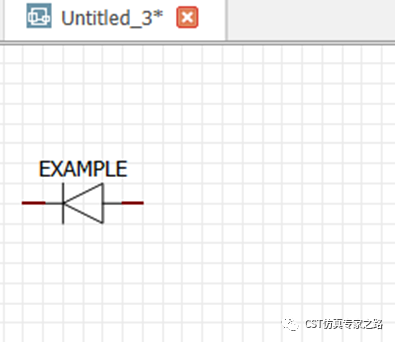

首先這種情況我們當然沒有原作者的SPICE或library，我們至少可以直接復制使用：

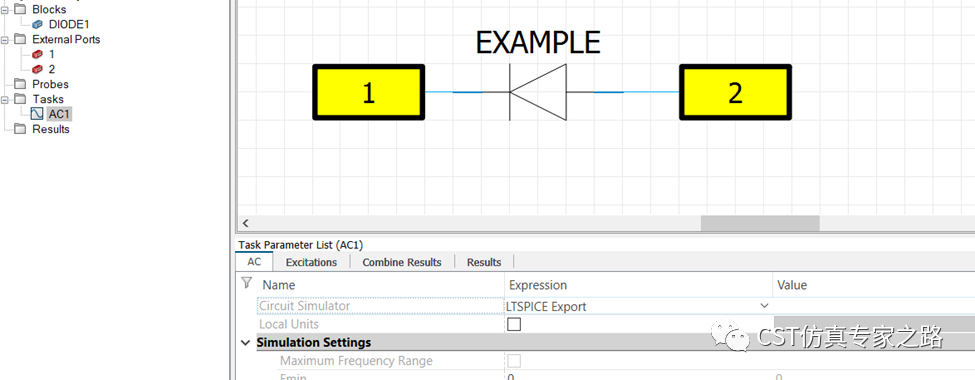

但是如果一定要打開SPICE查看內容的話，我們可以用LTSPICE Export導出查看。加端口和電路任務，然后選擇LTSPICE Export，運行任務：

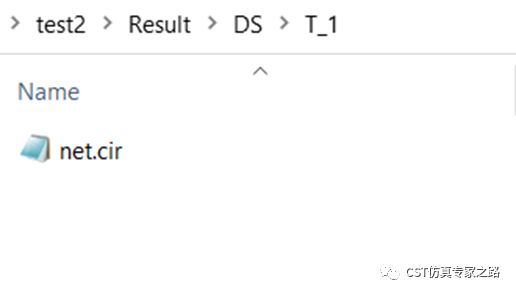

文件路徑變成Result->DS：

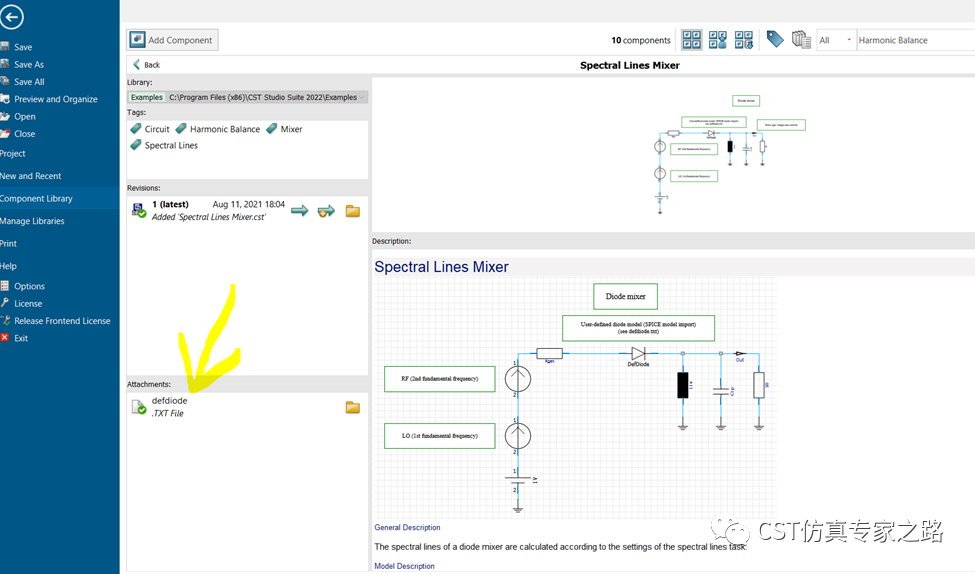

情況3：CST自帶的案例庫
相關的元件SPICE文件是附件：
小結：
1. 元件的SPICE模型和普通的SPICE模型待遇略有不同。
2. CST電路有導出SPICE數據的功能，適用于未加密的SPICE。
