CST中如何使用Trans-Cosimulation仿真S參數

背景描述：對于多天線仿真，當我們想求解帶匹配電路的S參數時，使用電路的S-Parameter task需要求解完整的S參數矩陣。但Trans-Cosimulation支持只仿真帶匹配電路部分天線的S參數，而不需要求解完整的S參數矩陣。

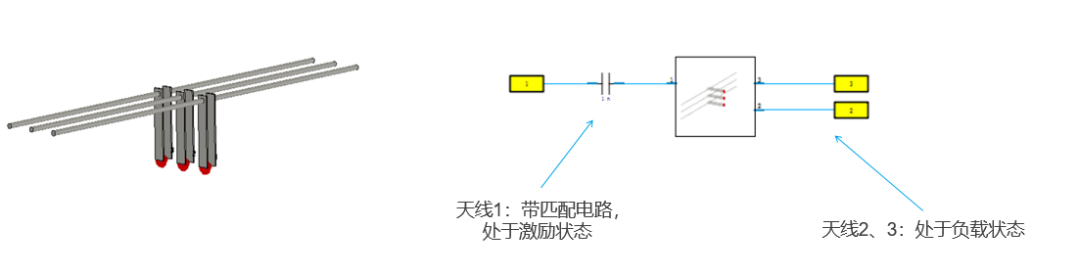

下面，我們以三個簡單的偶極子天線來顯示使用Trans-Cosimulation仿真S參數的設置方法。

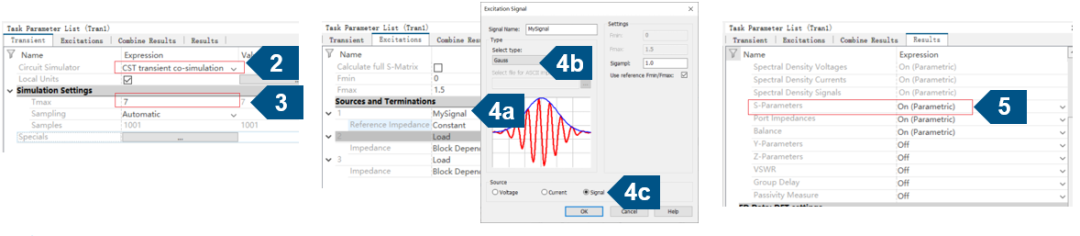

1.在Schematic界面，添加一個新的Trans task。

2.在任務參數窗口中，選擇CST transient co-simulation。

3.根據時域求解器的衰減時間，Tmax設置時間。（Tmax需要提前評估，建議將端口衰減時間設置為Tmax）

4.設置端口1的激勵信號為“Gauss”，類型為Signal。端口2、3處于負載狀態。

5.在Results窗口中，檢查S-Parameters是On (Parametric)。最后點擊Update運行仿真任務。

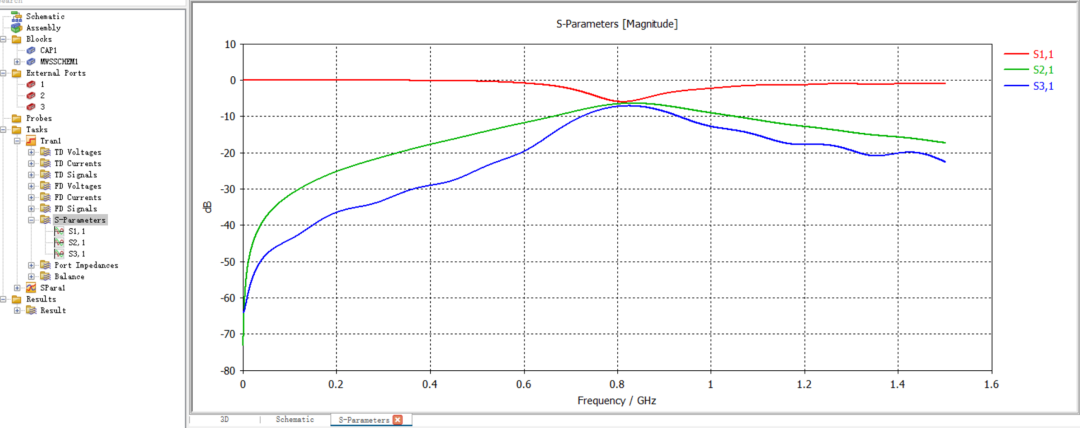

仿真完成后，點擊S parameter 查看仿真結果。

此時，我們通過Trans-Cosimulation，實現了只仿真帶匹配電路單天線的S參數，而不需要求解完整的S參數矩陣。

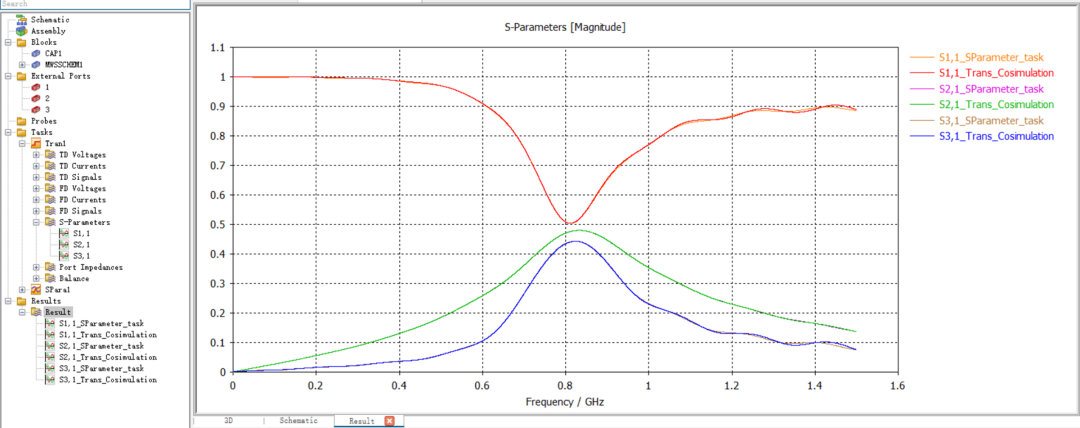

最后，我們可以再創建一個S-Parameter Task。對比兩種方式S參數結果是一致的。
