CST 眼圖仿真實例 (下）- IBIS模型
之前兩期眼圖都是端口激勵，然后時域響應，最后眼圖后處理；這期我們看看IBIS激勵的眼圖獲取。換種解釋方法就是，之前兩期用的都是被動的信道，這期是主動的信道。
我們的眼圖工具Eye Diagram Tools上、中、下系列還是只一般的眼圖功能，至于IBIS-AMI的眼圖我們另外安排案例講解。

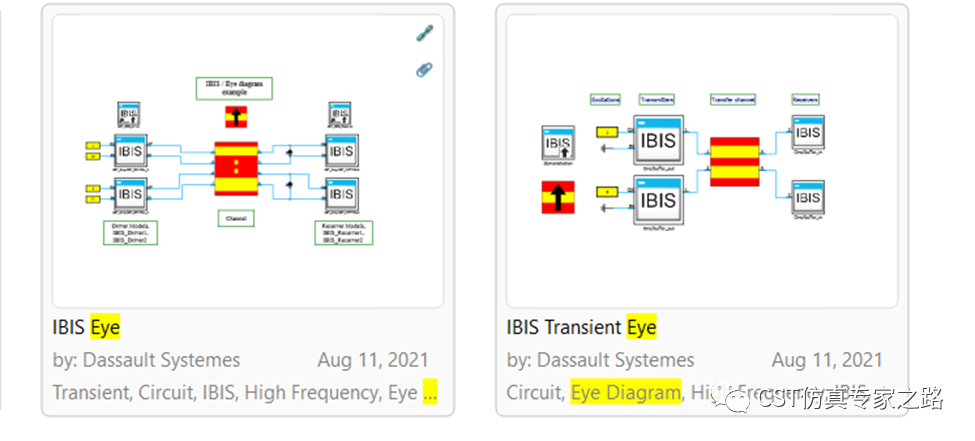

用自帶的兩個案例：
1. IBIS Eye案例

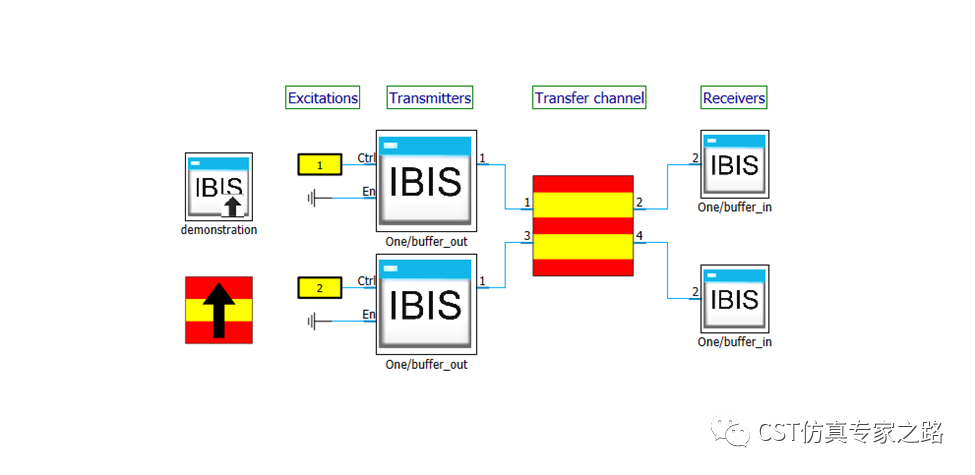

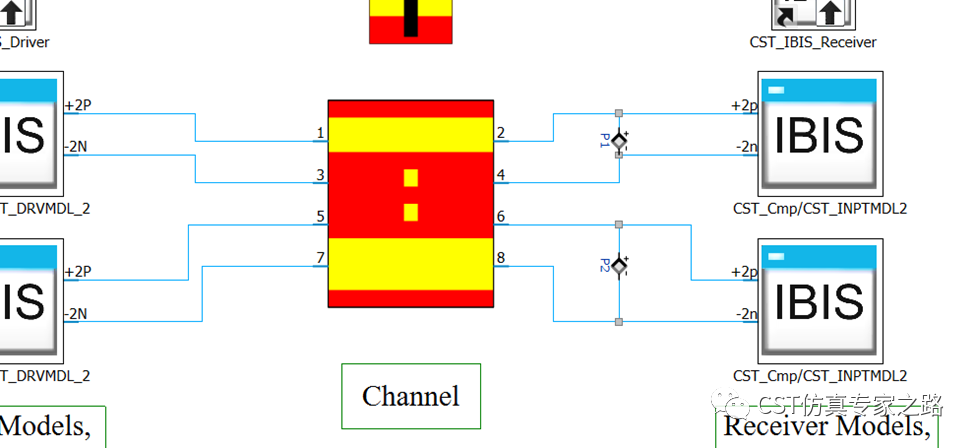

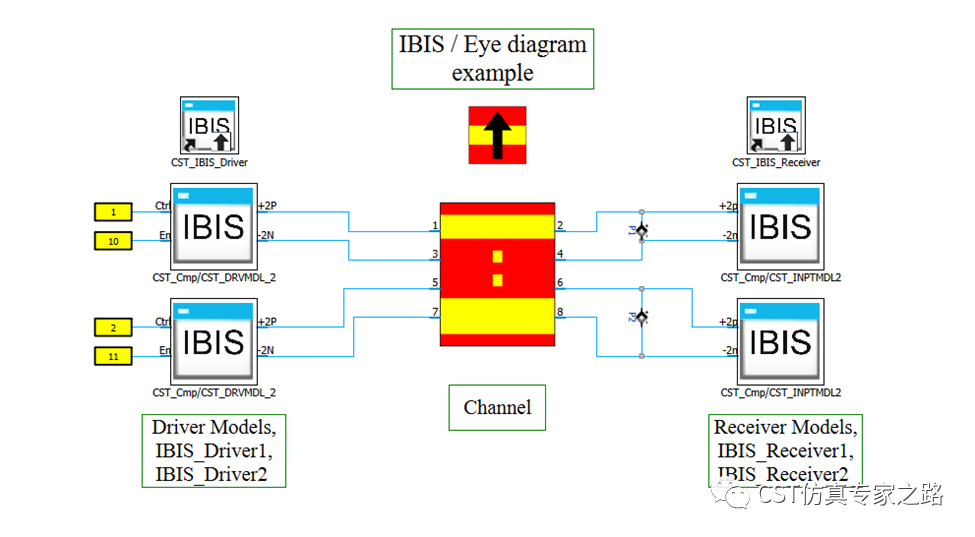

這個案例是用IBIS模型激勵出差分信號，然后用分析模型（四條線）作為兩個差分信道，抵達接收端IBIS負載。之所以用分析模型，我們模擬的就是畫PCB之前的一個分析，看看傳輸線的參數對信號質量的影響，對畫PCB提供參考。

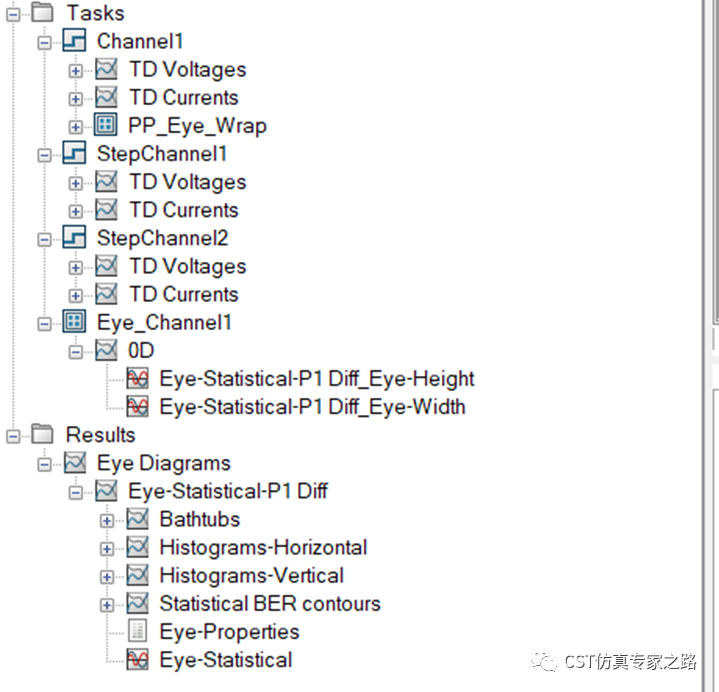

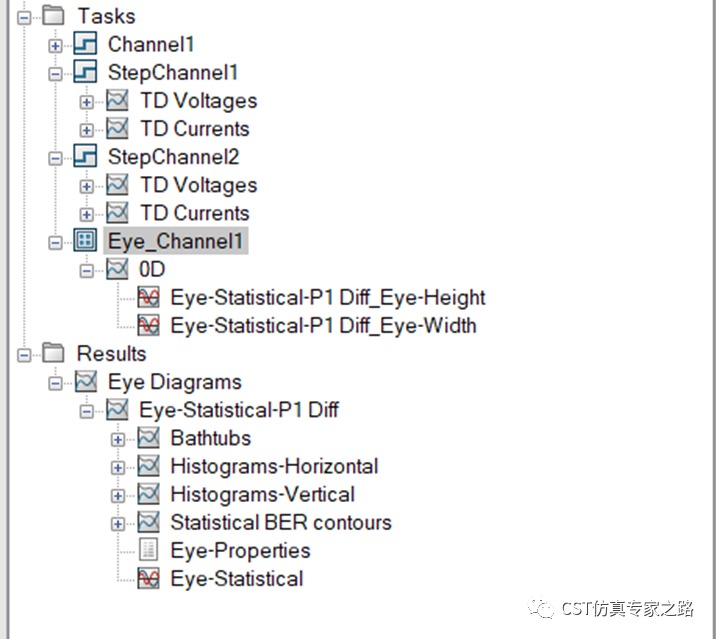

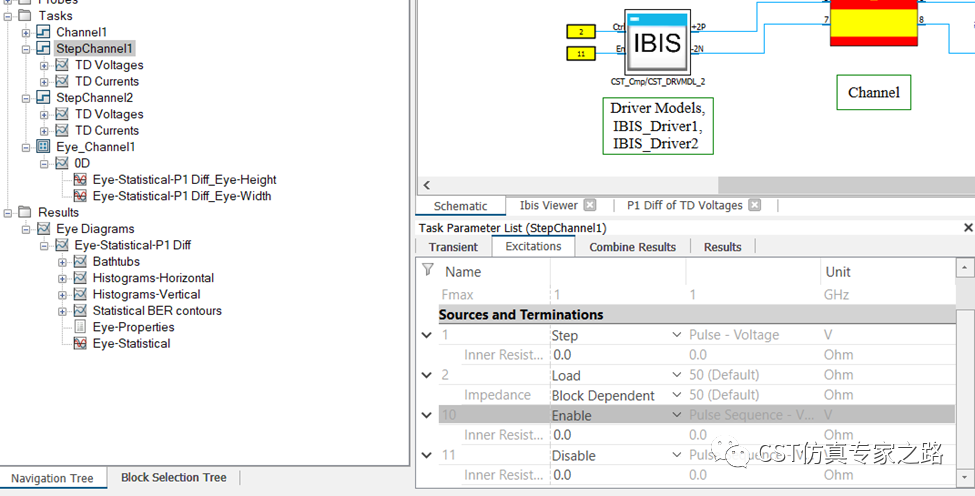

我們看任務列表，這里有三個Transient任務和一個后處理眼圖工具任務（Eye_Channel1），任務名稱都改掉了，所以一下可能看不出都是什么，但是圖標的階梯形狀表示是Transient任務，方塊的是后處理任務。

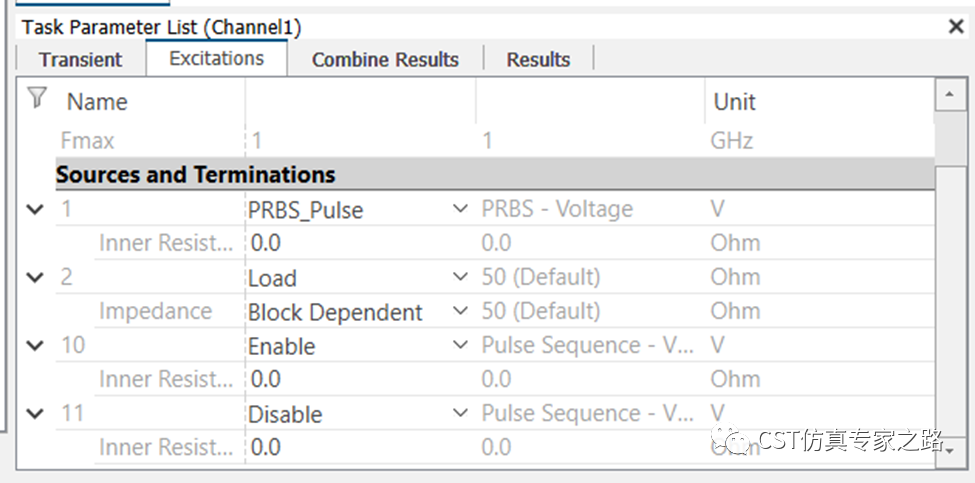

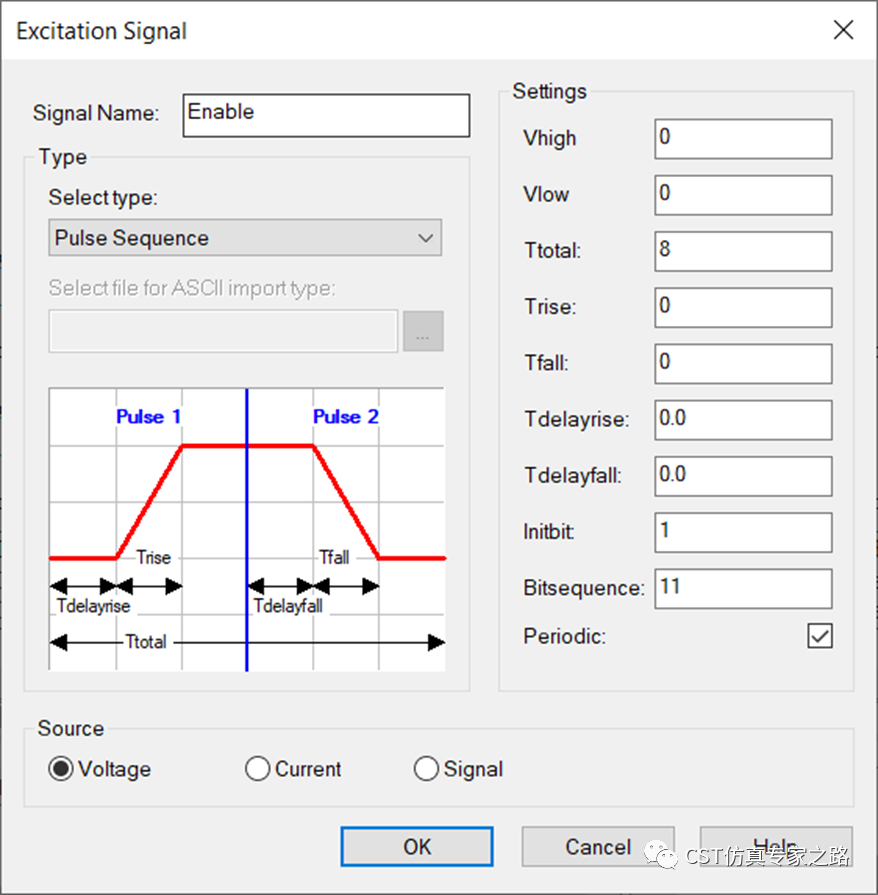

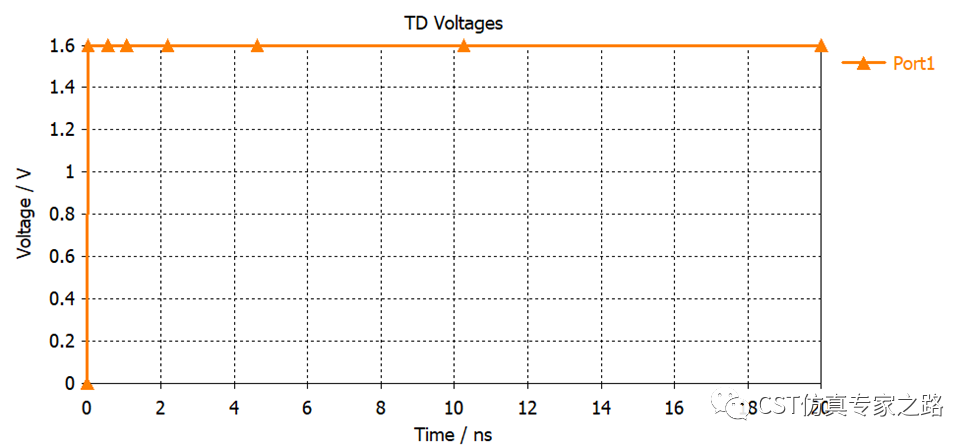

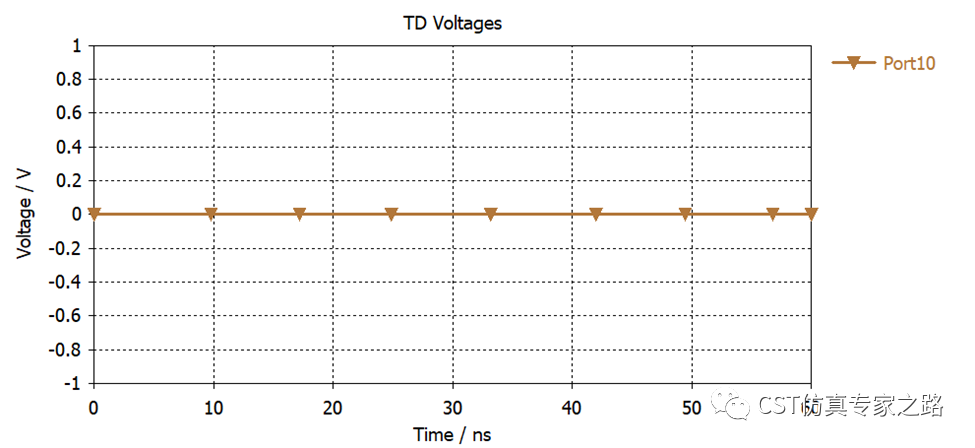

先說Channel1，端口1是PRBS，端口10是IBIS的En開關，所以用一個取名為Enable的8ns的恒定數字0信號激勵，保持IBIS的開啟：
這里看到了PRBS激勵，我們就該猜出來采用的眼圖方法，我們上期就介紹過，這個是個Classical傳統的0和1疊加法。

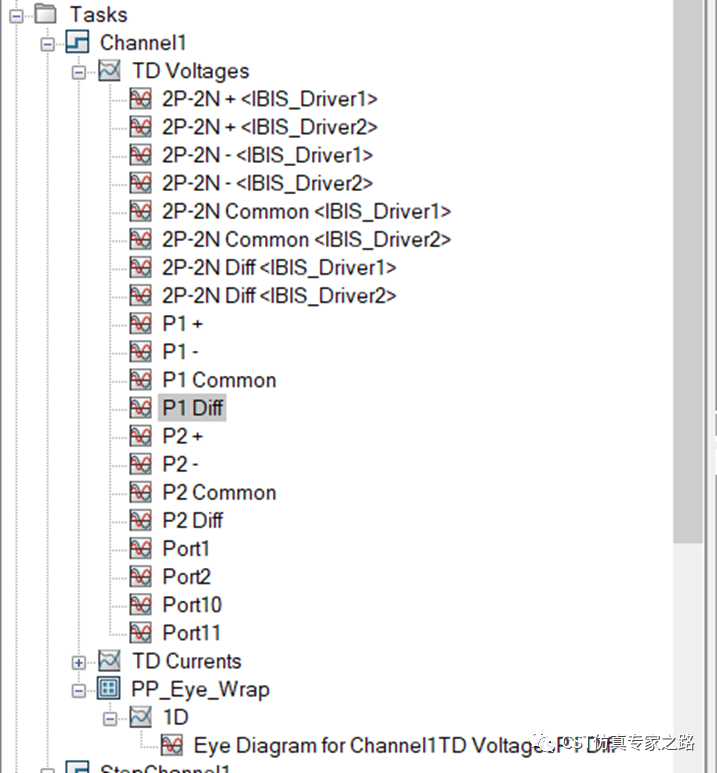

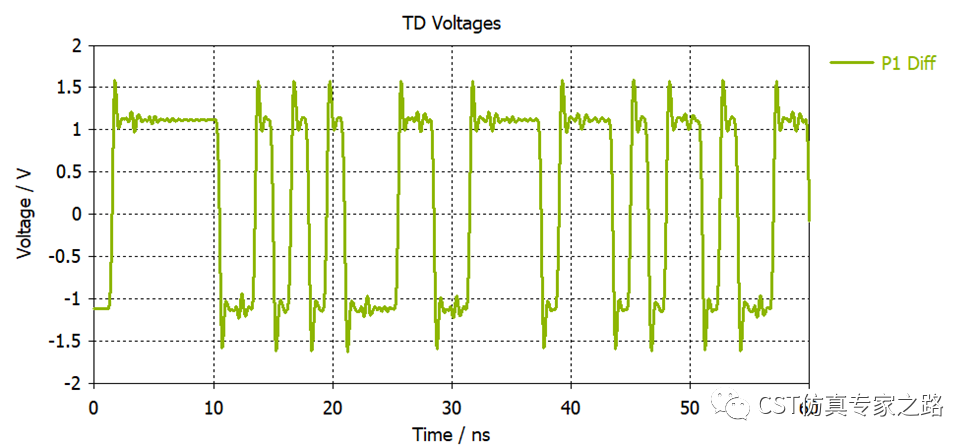

查看接收差分探針信號：

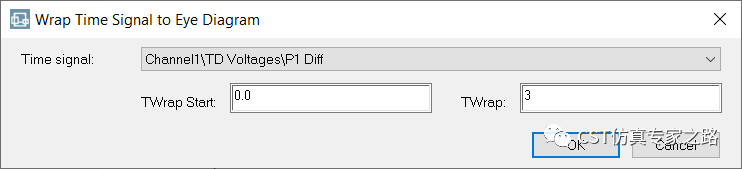

Channel1中的后處理子任務PP_Eye_Wrap就是普通的眼圖疊加后處理了，不是我們更強大的眼圖工具。

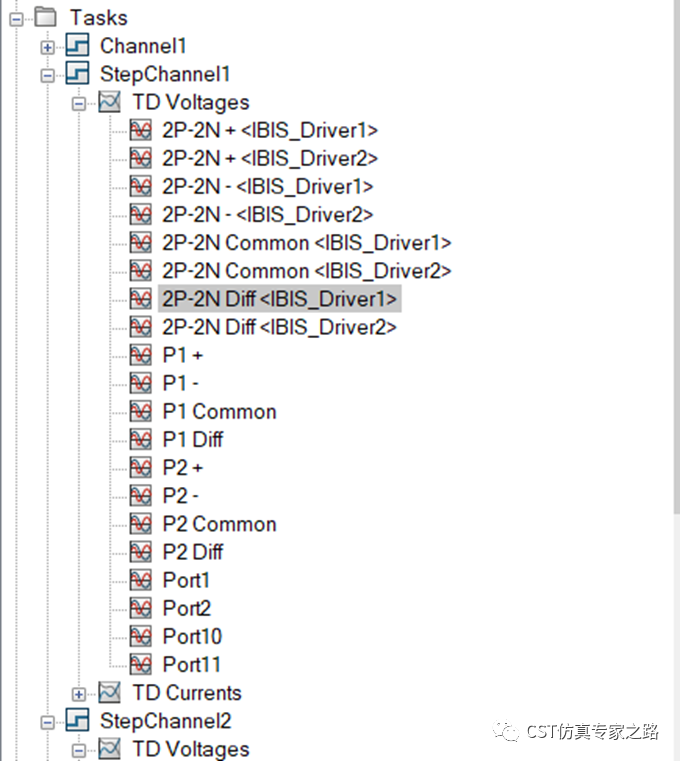

下面我們看StepChannel1和StepChannel2兩個任務，這兩個是分別激勵兩個信道的IBIS，然后用眼圖工具獲取眼圖的。StepChannel1用的是一個叫Step的信號激勵端口１，一個叫Enable的信號激勵端口10，還有一個叫Disable的信號激勵端口11(關掉信道２)

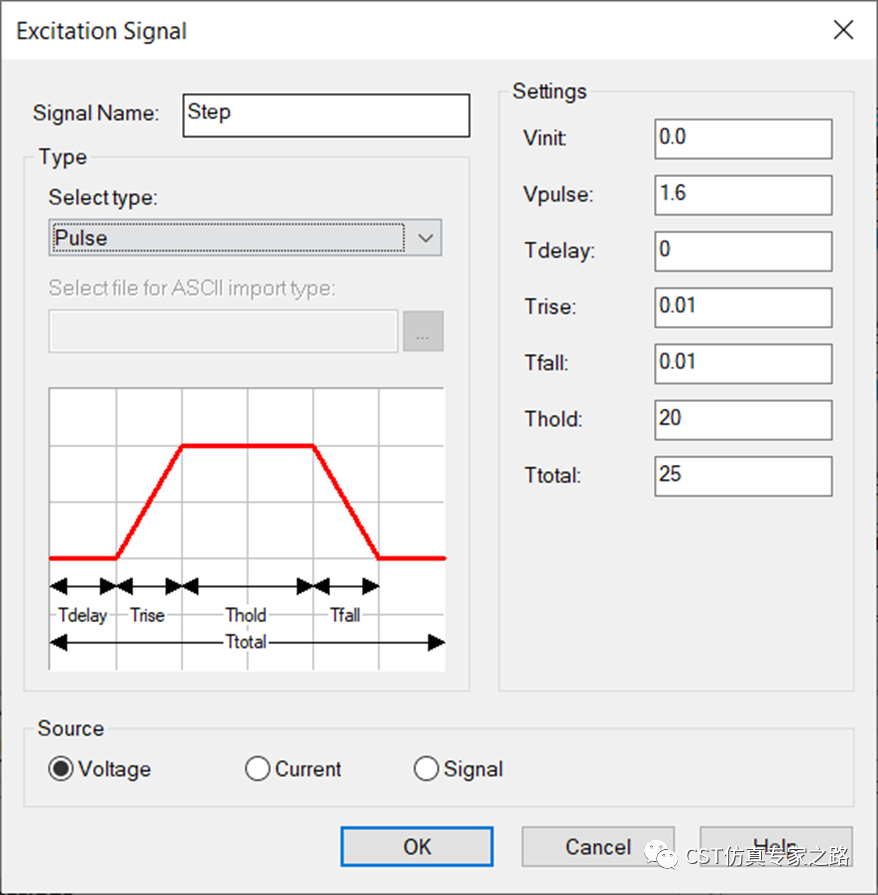

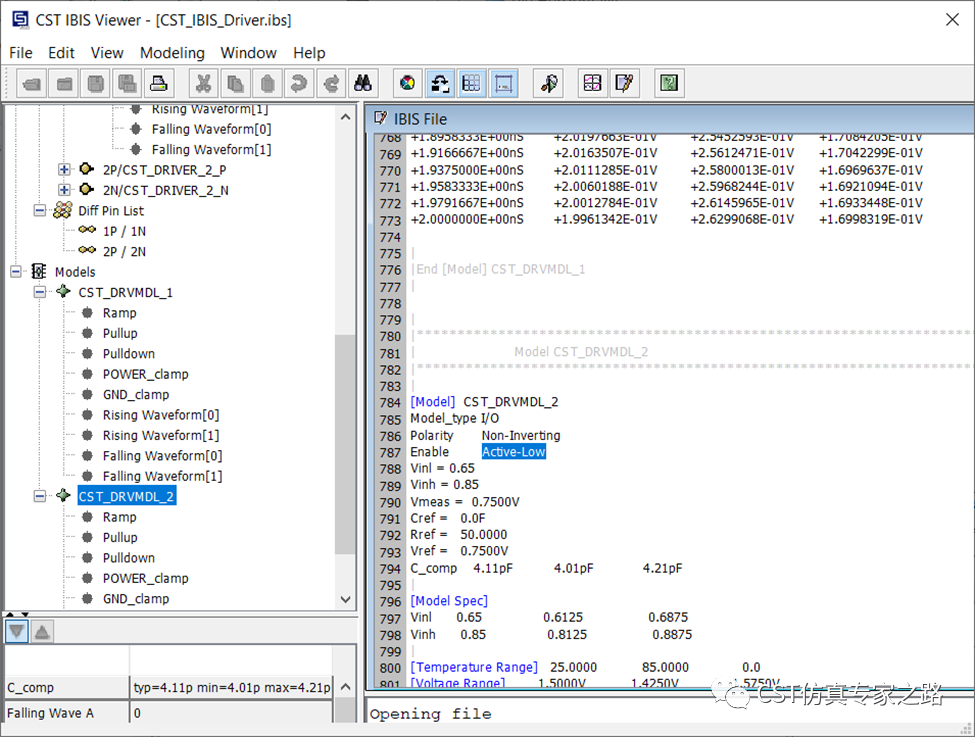

因為是控制IBIS的信號，我們可以忽略上升沿，用理想的階梯信號就可以了。Enable信號是什么樣子取決于IBIS模型，詳細查看IBIS，可見是低壓開啟：

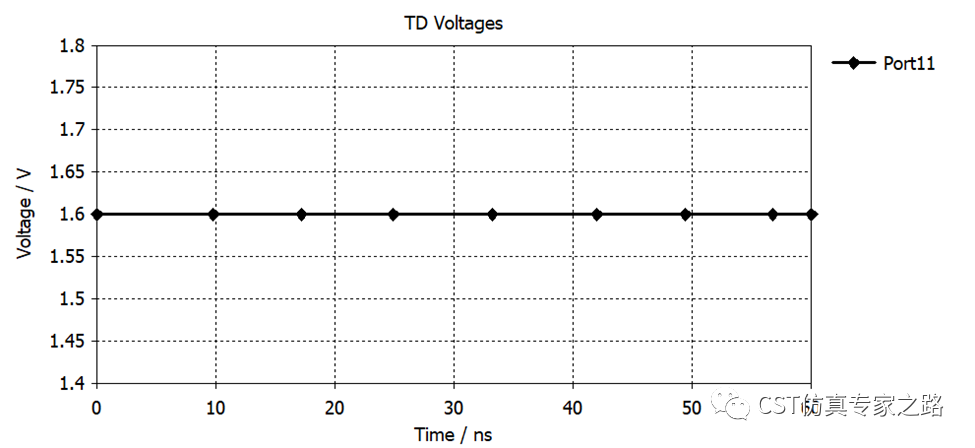

所以端口10是bit 0開啟，端口11是bit1關閉：
查看IBIS發射端的輸出信號：

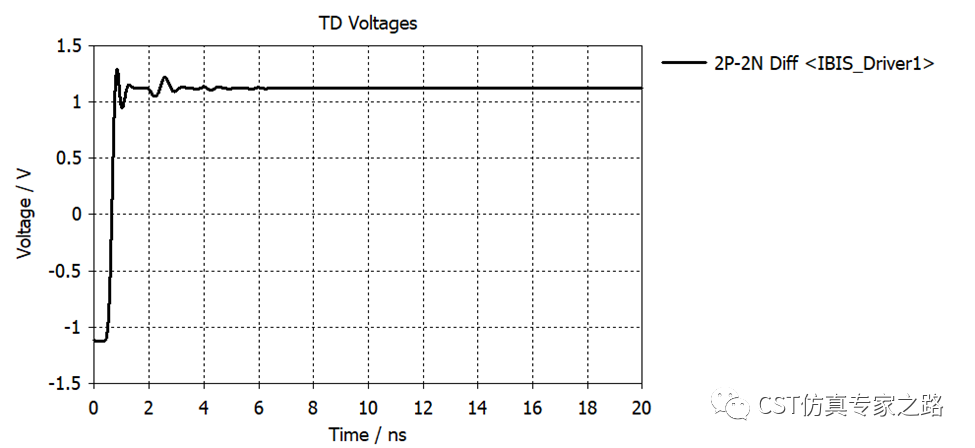

可見IBIS提供的是較實際的信號波形，然后看看接收端的IBIS輸入波形：
有一定延時，合理。
同理，StepChannel2就是激勵信道2，關閉信道1，我們就不看了。這樣分別分析了兩個信道的階梯響應是為了什么呢？是為了我們研究其中一個信道的眼圖時，可以加上另一個信道來的干擾。

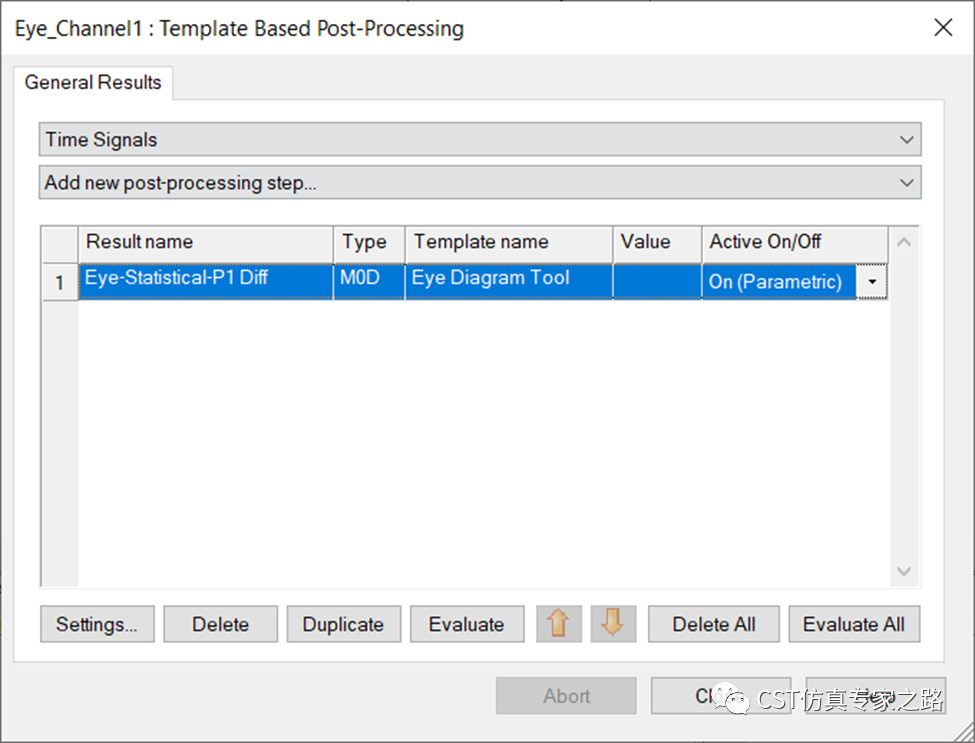

前往眼圖工具：

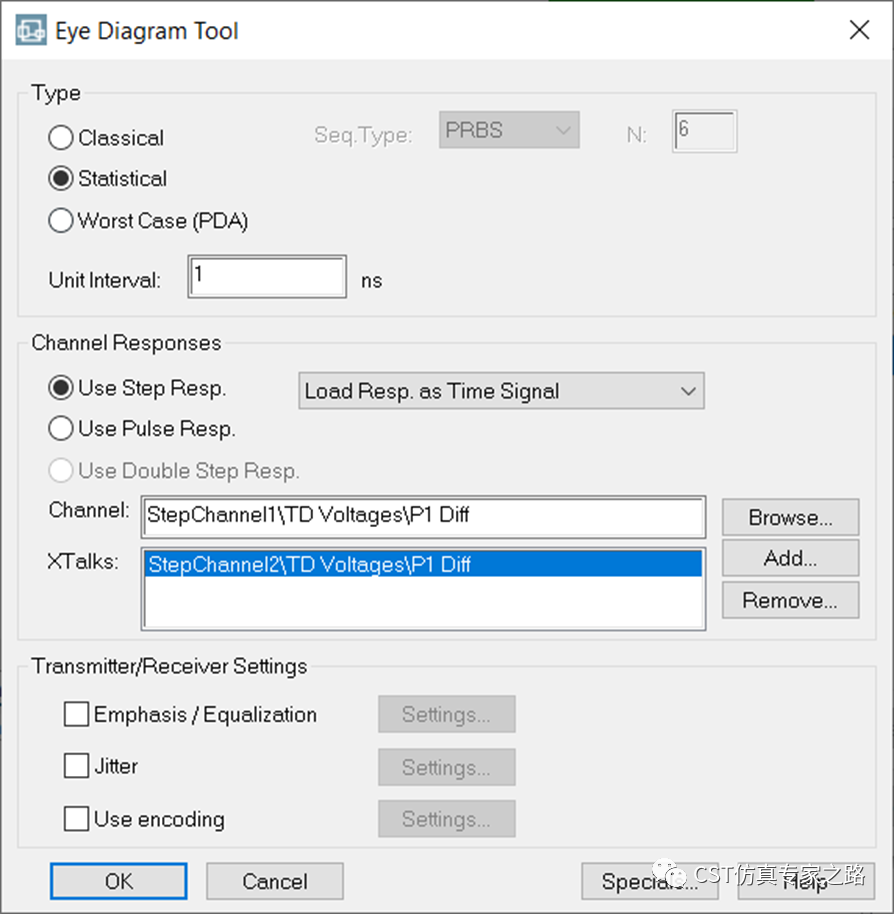

可見用的是推薦的統計法，分析的信道位置是P1 Diff，也就是接收端IBIS負載處的眼圖。

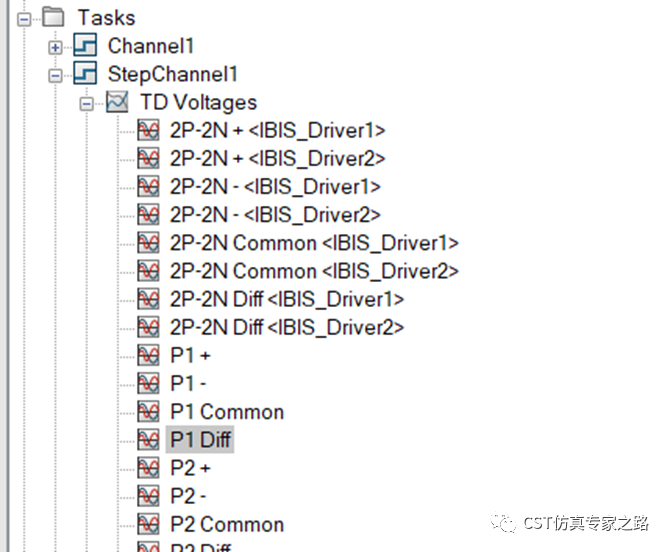

然后XTalks串擾選了StepChannel2的P1 Diff接收信號，這個信號就是信道2激勵，信道1安靜時接收的干擾。這里別蒙了，P1和P2是信道1和信道2的接收處探針，所以選的StepChannel2\TDVoltages\P1 Diff是對的。細節決定成敗。

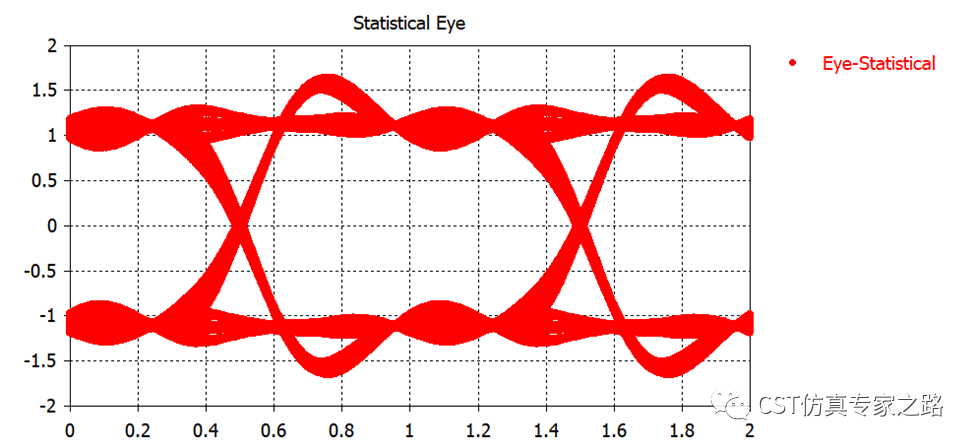

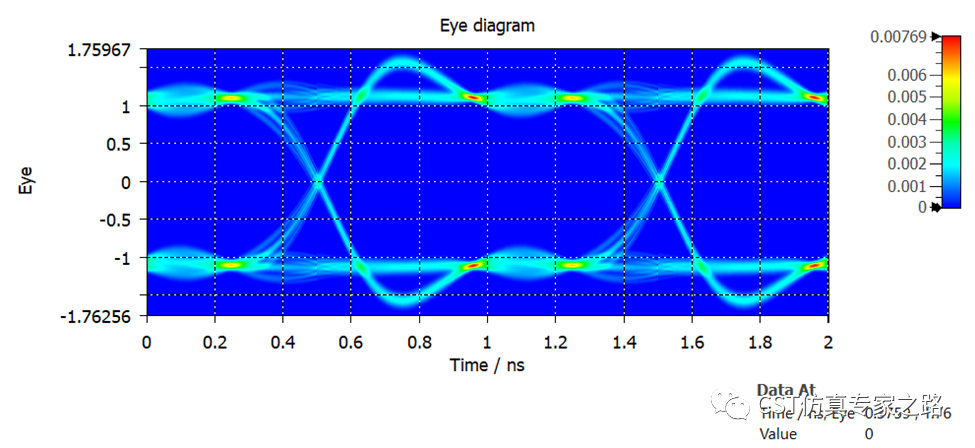

就得到了有考慮串擾的眼圖：

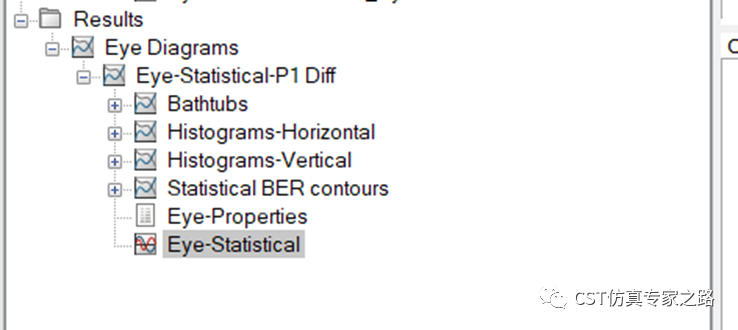

重新運行眼圖后處理，得到BER和PDF（自帶案例的自帶結果可能只是一部分）
感興趣的朋友也可以把串擾拿掉比較一下，一般都是眼睛更漂亮了：
2. IBIS Transient Eye案例
兩個信道，端口1和端口2分別控制。
這個案例沒有手動添加Transient任務和眼圖后處理，而是用了兩次瞬態眼圖分析任務：

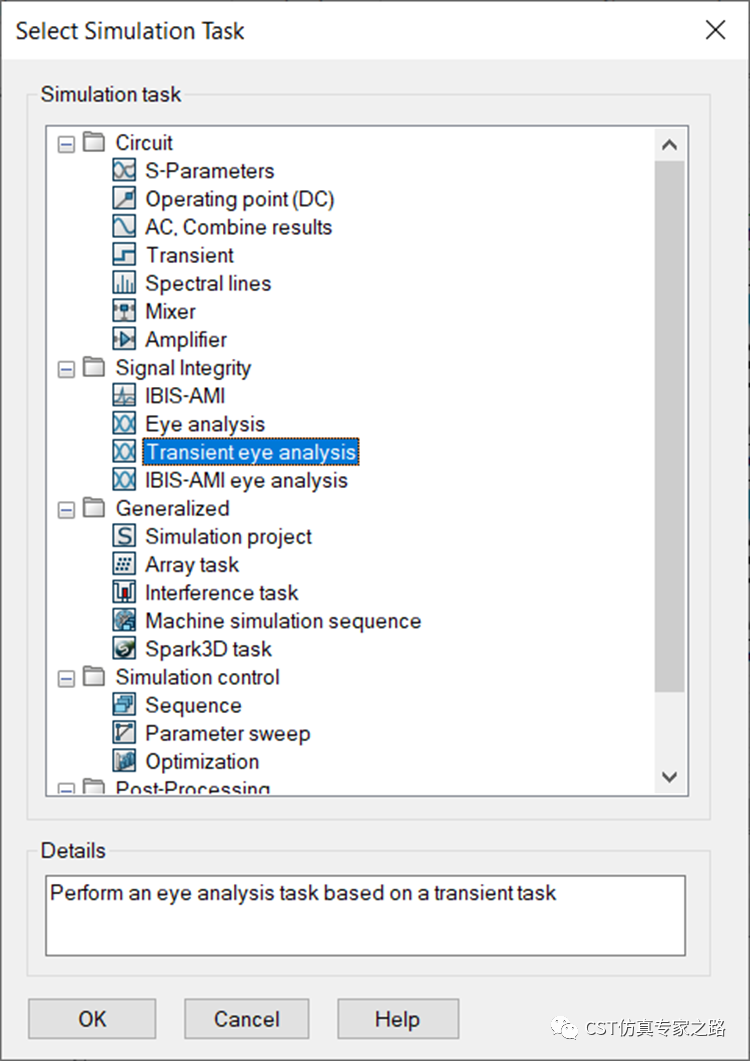

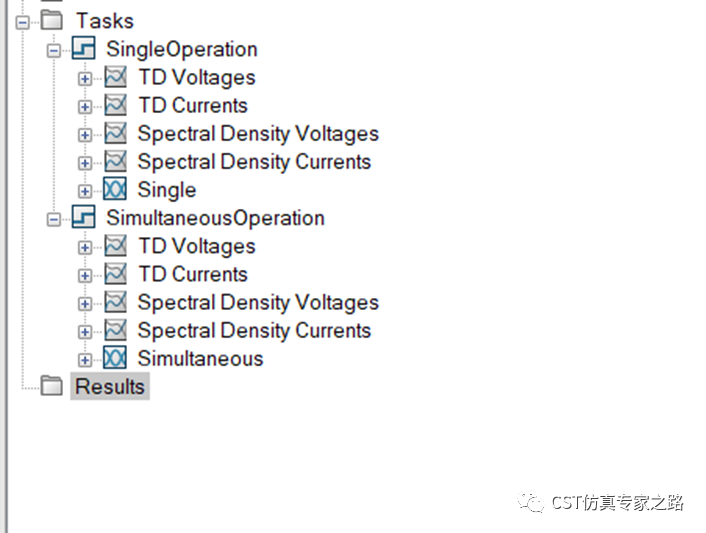

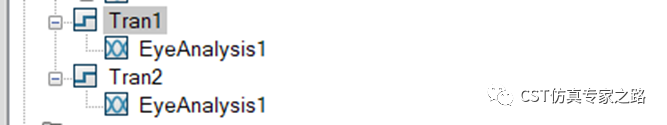

這個任務自動幫助添加Transient任務和眼圖分析子任務，正常添加之后是這樣的：

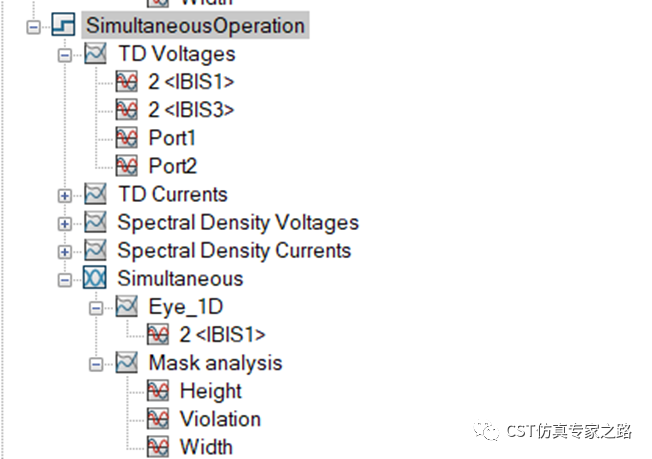

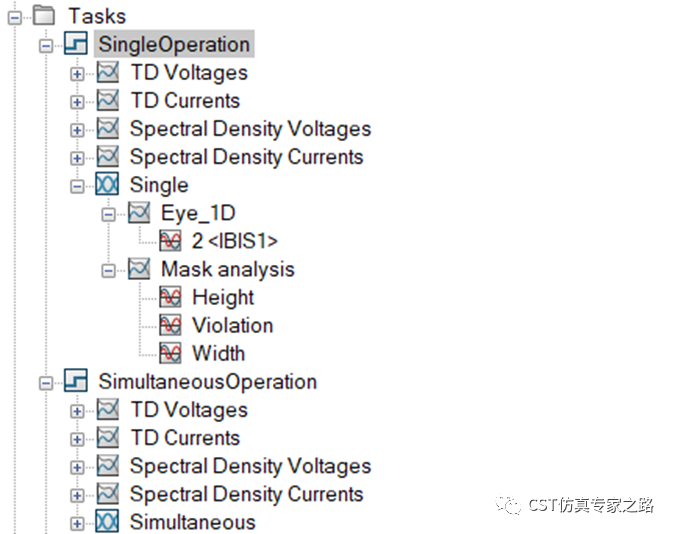

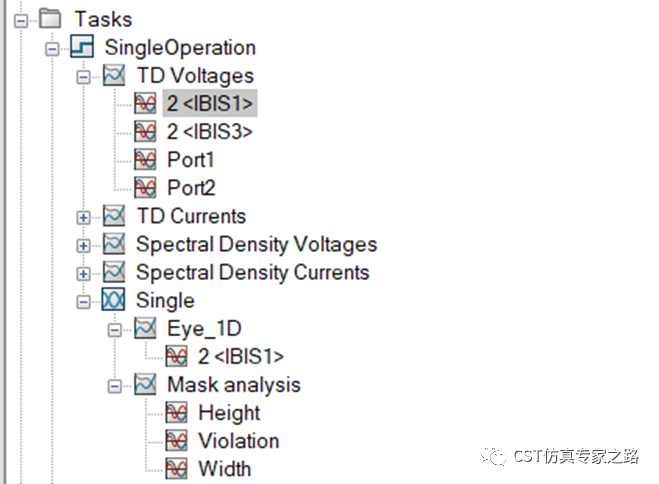

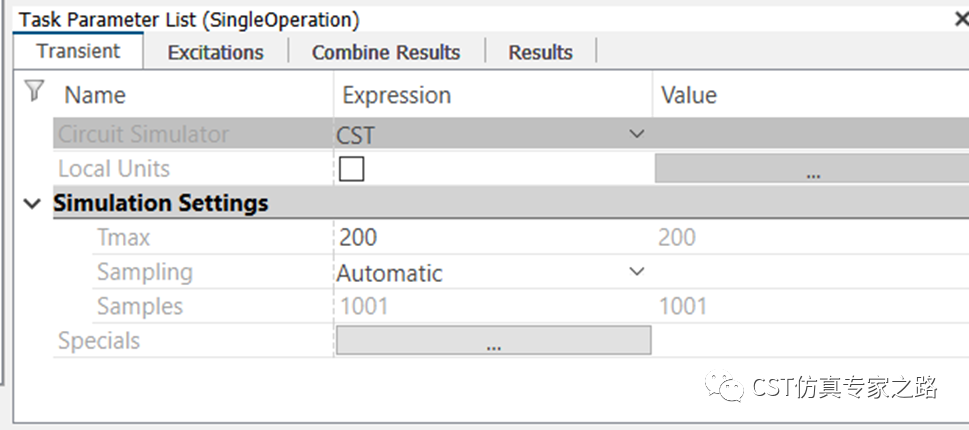

我們先看“單獨運行”的這個名字的Transient任務，

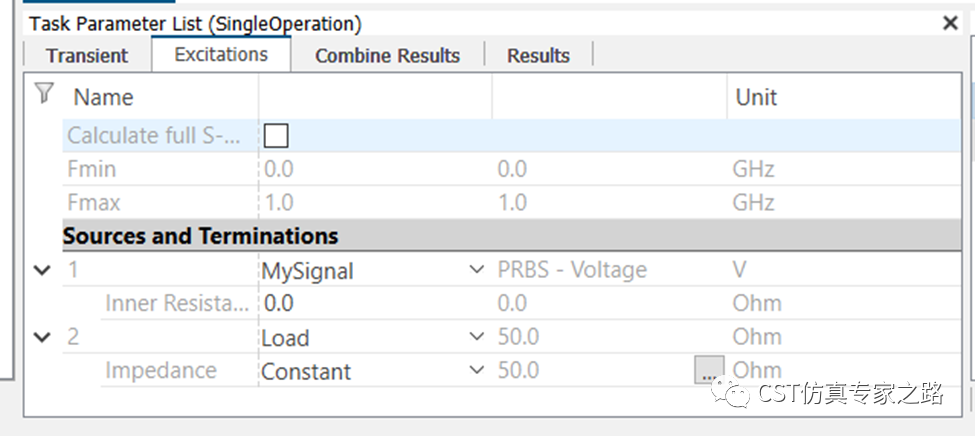

端口1激勵PRBS，信號時長足夠長：

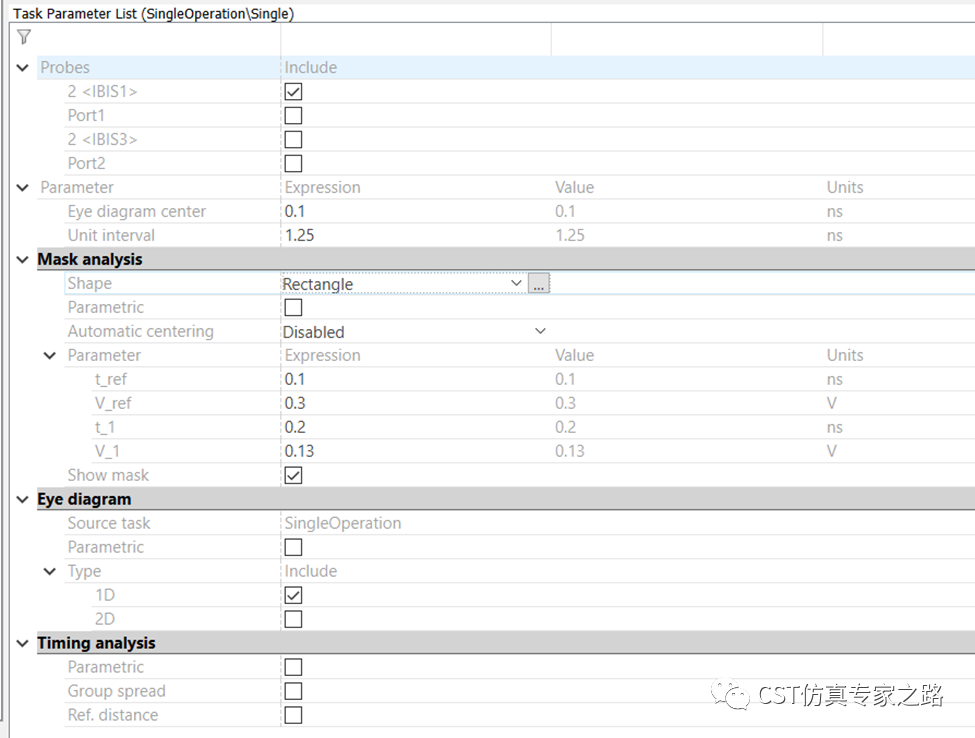

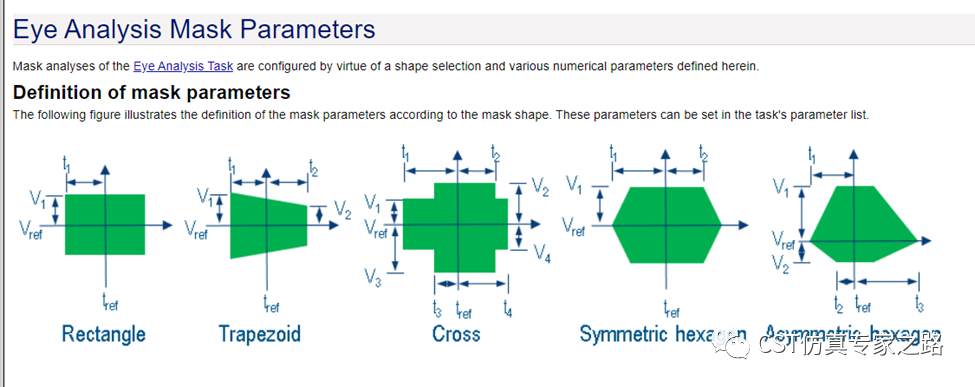

然后眼圖任務選了IBIS1的探針，UI=1.25與PRBS信號一致。長方形mask，中心點是0.1ns，其他參數可參考幫助。
這里不太懂的可能是為什么有IBIS1和探針？這里是指其中的一個IBIS模塊叫IBIS1，內部開啟了探針，所以外部不需要添加探針。
下面查看結果，先看我們計算眼圖用到的接收信號：

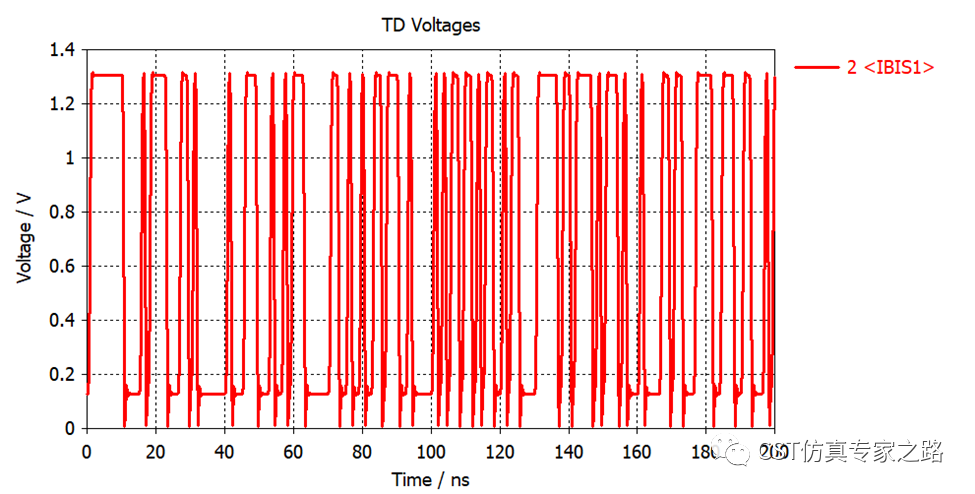

正常波形PRBS：

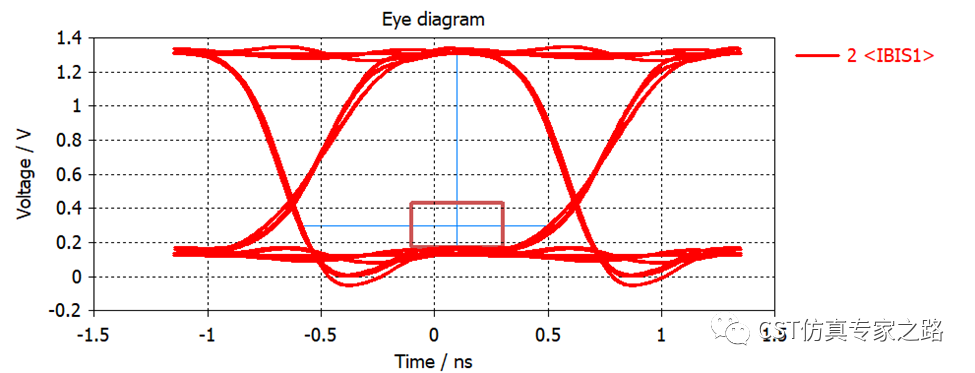

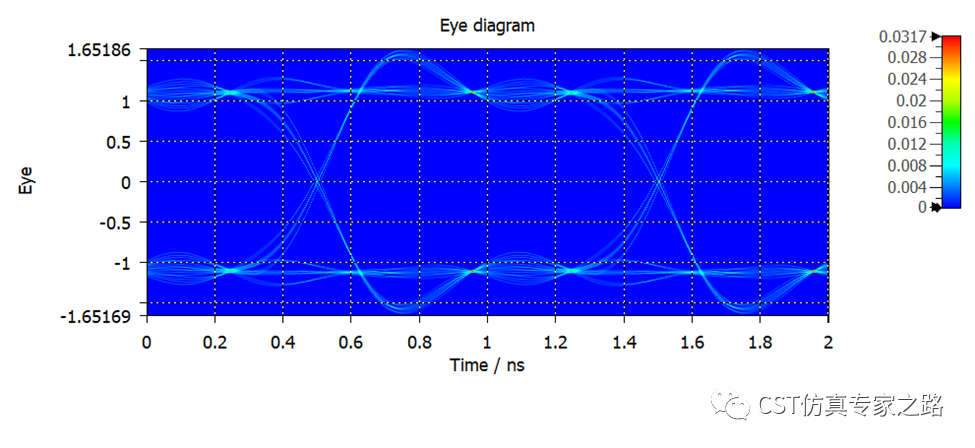

再看眼圖和mask，綠色說明通過：

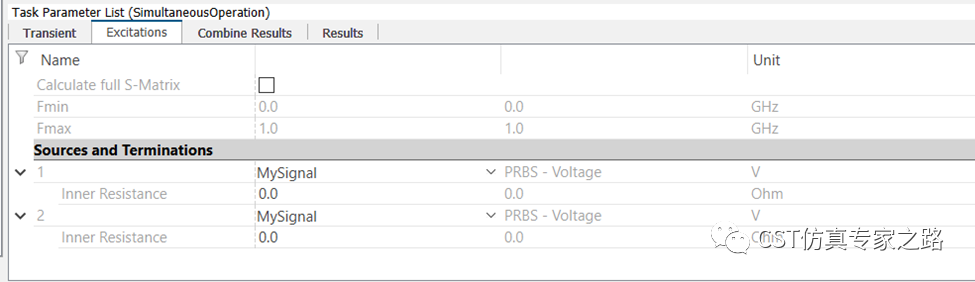

下面我們看共同激勵這邊，兩個信道都用了PRBS：

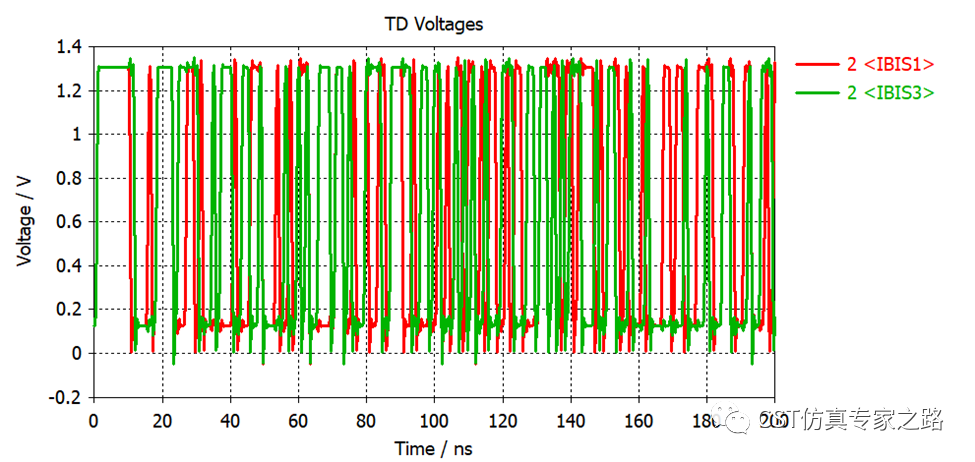

接收的是各自的PRBS：

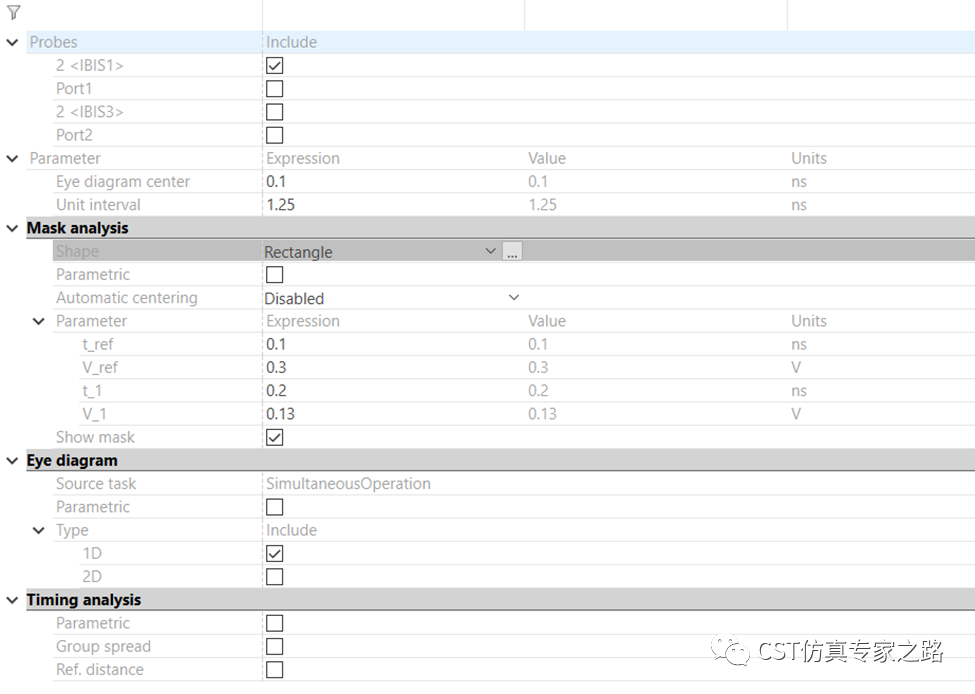

同樣，我們在眼圖子任務中選擇好IBIS1的探針和之前單獨激勵的結果相比較：

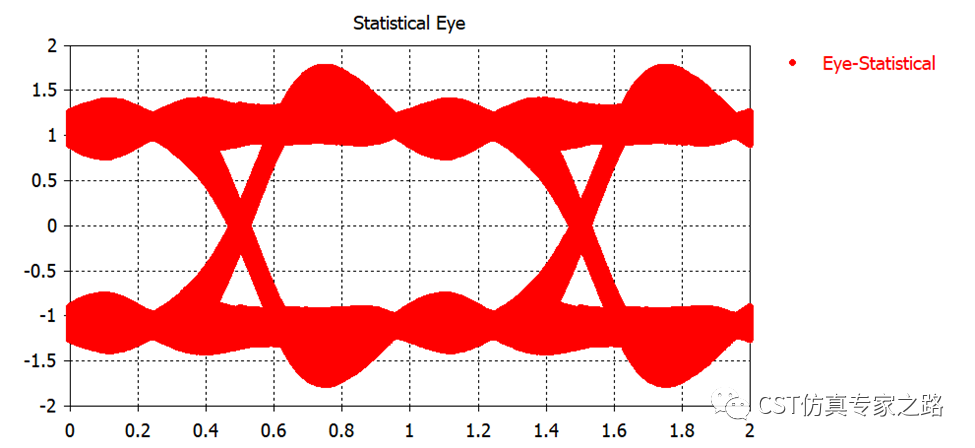

這回mask變紅，眼睛進沙子了：
小結：
1. 電路任務Eye Analysis和Transient eye analysis是方便大家做傳統的PRBS仿真獲得眼圖的工具。能夠方便選擇IBIS內部探針，添加眼圖尺（mask），時序分析等等。詳情請參考幫助，以后介紹IBIS-AMI時還會用到這兩個任務。
2. IBIS Eye的案例，對比了傳統的wrap time疊加眼圖和Step響應統計眼圖，并且演示了如何在統計方法下，在眼圖工具中考慮串擾。
3. IBIS Transient Eye的案例，對比了單獨激勵單信道和同時激勵多信道的情況，用新任務Transient eye analysis計算傳統的眼圖，并考慮串擾。
