CST無人機RCS仿真實例06 - 一維距離像（HRRP)和正弦圖（Sinogram）
“高分辨距離像(HRRP，high resolution range profile)是用寬帶雷達信號獲取的目標散射點復子回波在雷達射線上投影的向量和，它提供了目標散射點沿距離方向的分布信息,其特點是通過發出某一波長的高頻信號，通過反射成像時間和位置，從而得出高分辨率距離像，具有目標重要的結構特征，對目標識別與分類十分有價值，因而成為雷達自動目標識別的新技術?！保▉碜园俣劝倏疲?/p>
之前的案例用的這個無人機模型機頭是朝Z方向的，尺寸大概116英尺：

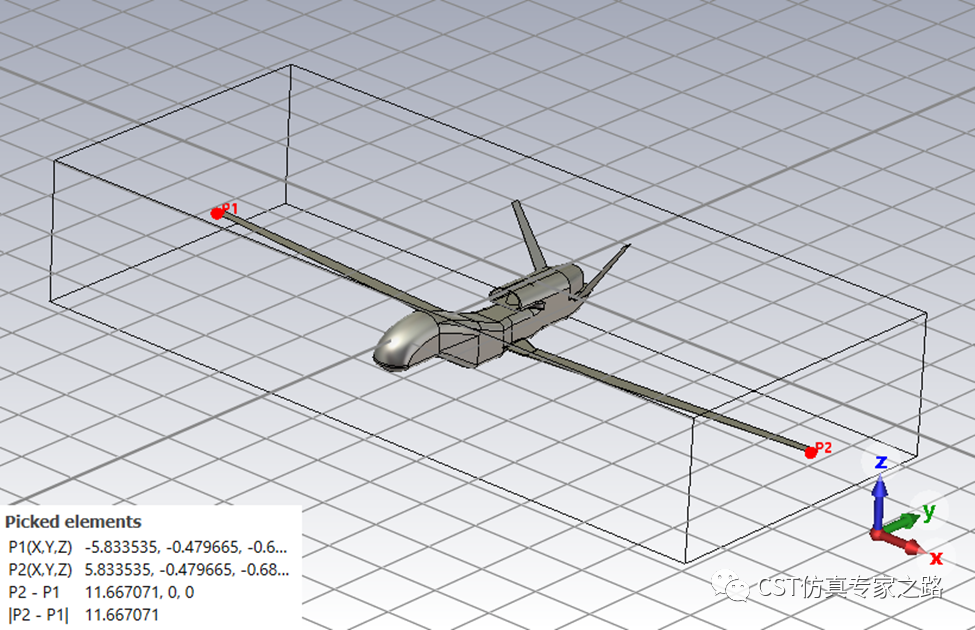

這期我們用類似的模型，尺寸改成11.6m，機頭水平，看看A求解器計算的距離像。

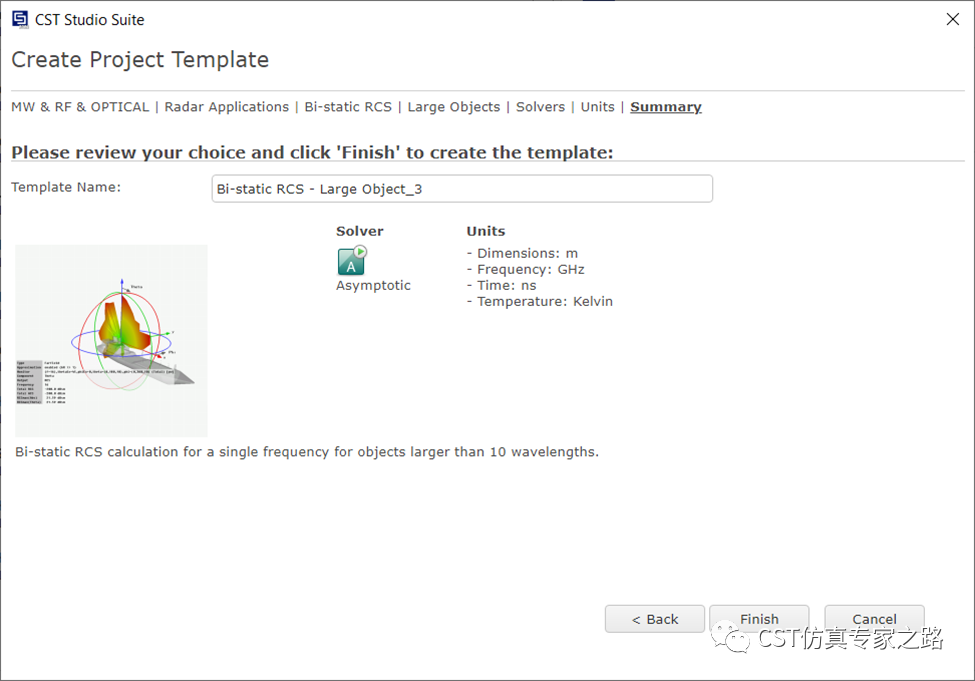

選擇RCS模板，A求解器，單位m：

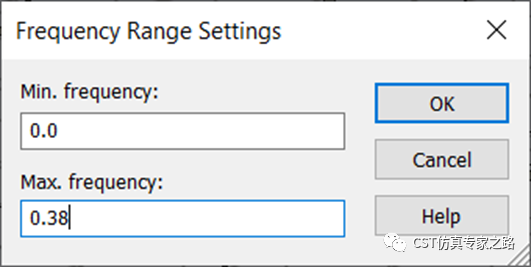

設置頻率范圍：
導入CAD：

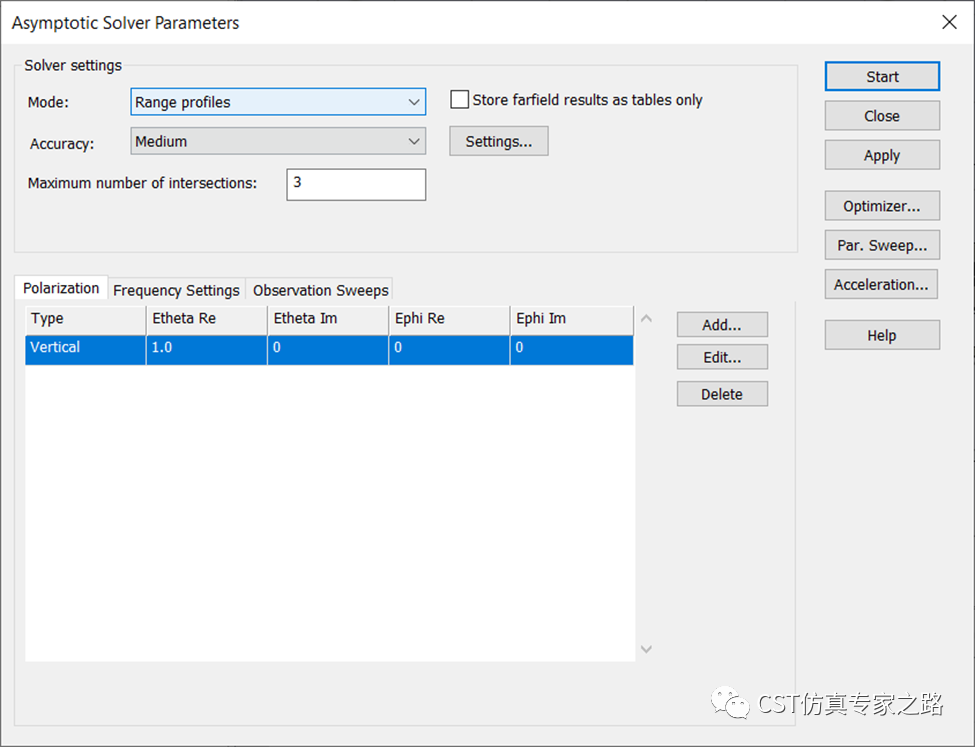

進入A求解器，選擇Range profiles，極化添加豎著極化：

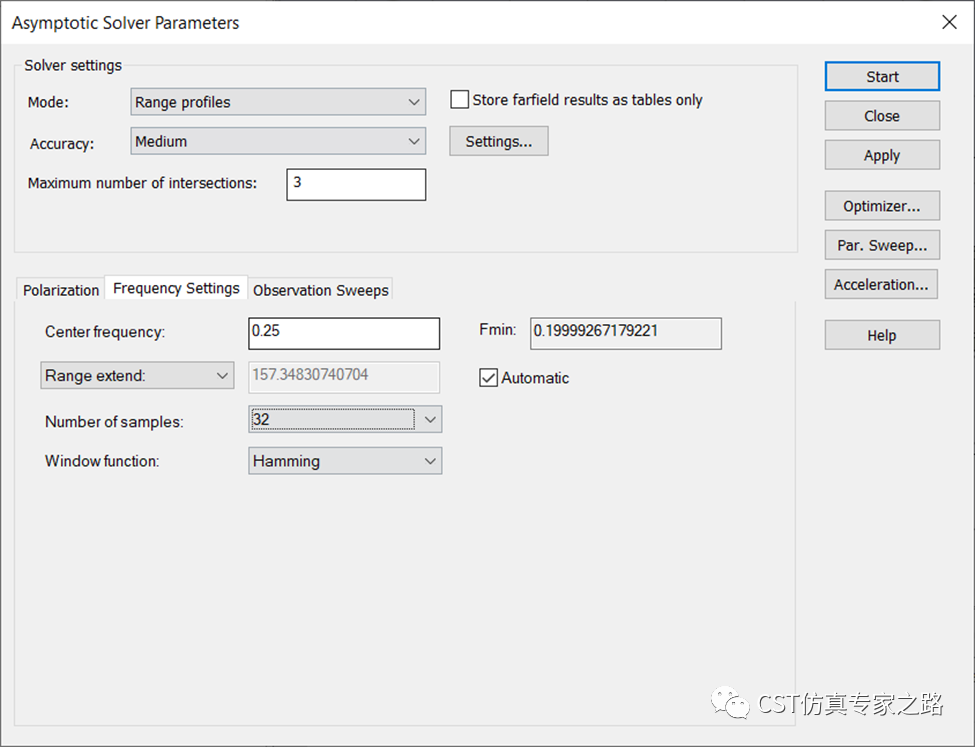

因為是要看距離圖，所以頻率這邊設置就要多一些，都是雷達測距的一些信號處理的參數。默認是自動根據結構尺寸和設置的頻率范圍，計算的Fmin最小頻率；窗口函數默認為Hamming。我們這里將采樣調高一點：
一維距離像:

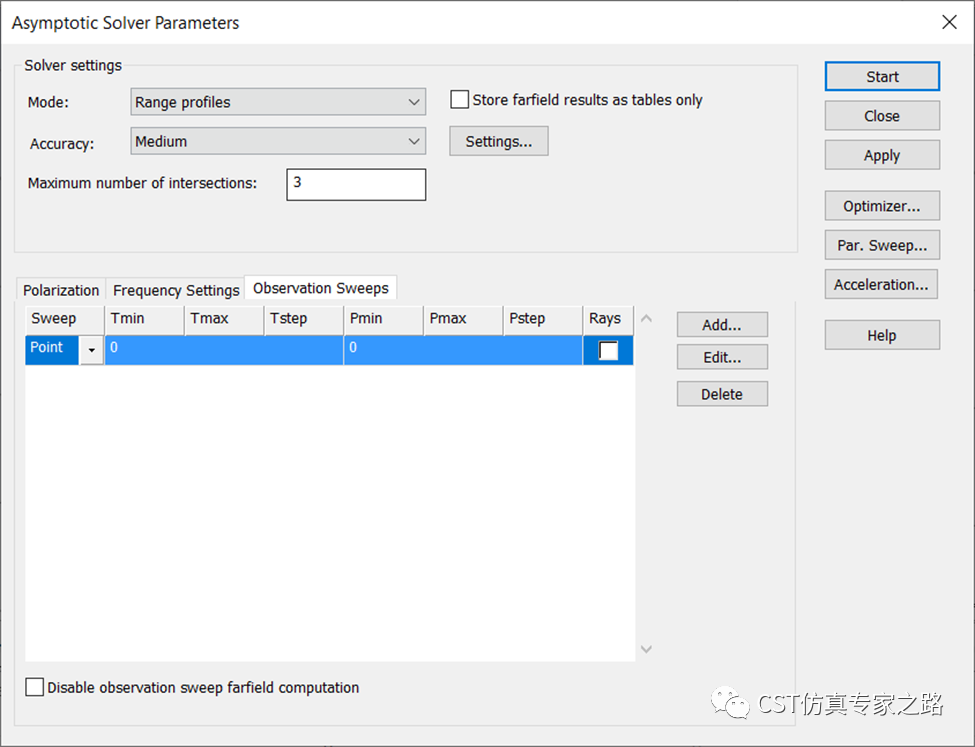

如果我們在觀察角設置一個點，那么得到的就是一維的距離像， RCS vs Range：

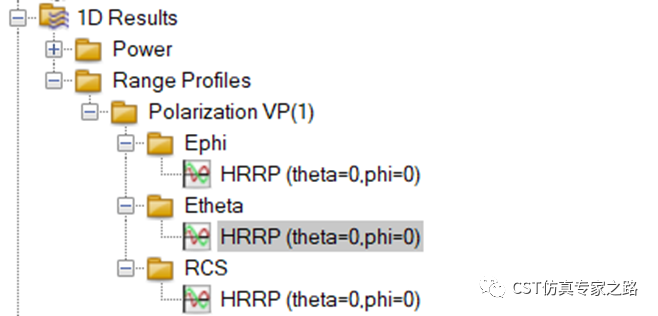

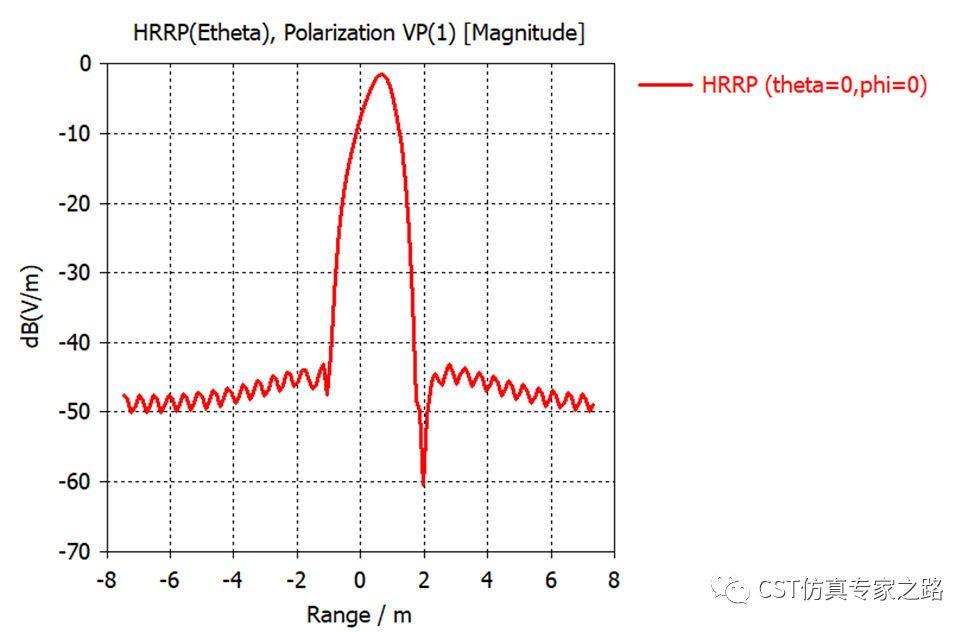

開始仿真，結束后得到：

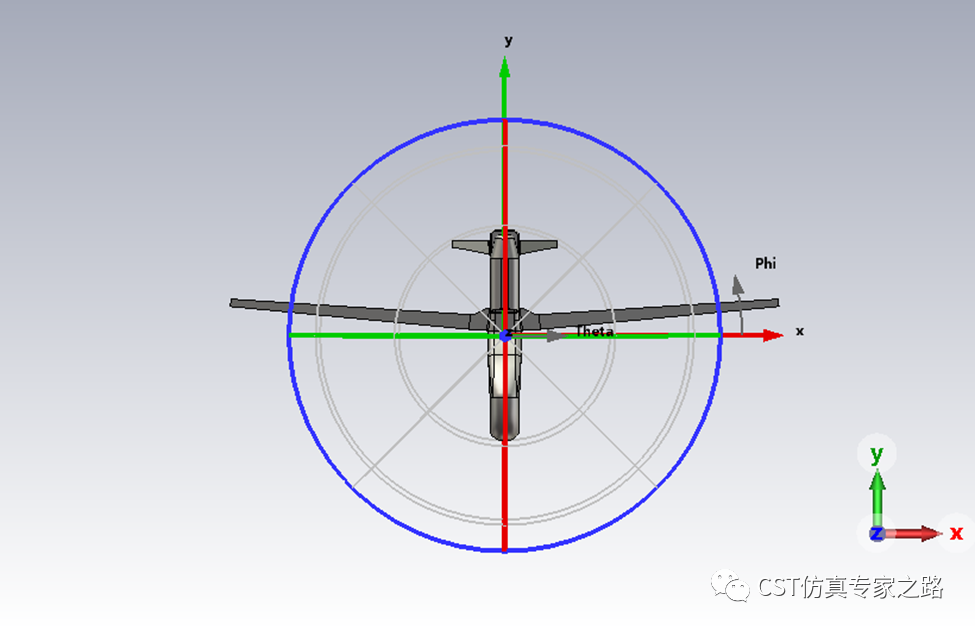

可見該極化的RCS以Theta為主，在距離為0米左右的位置RCS達到峰值，這個位置就是機身和機翼的Z方向的表面的位置，這些位置對于該角度的反射是最強的：
二維距離像---正弦圖:

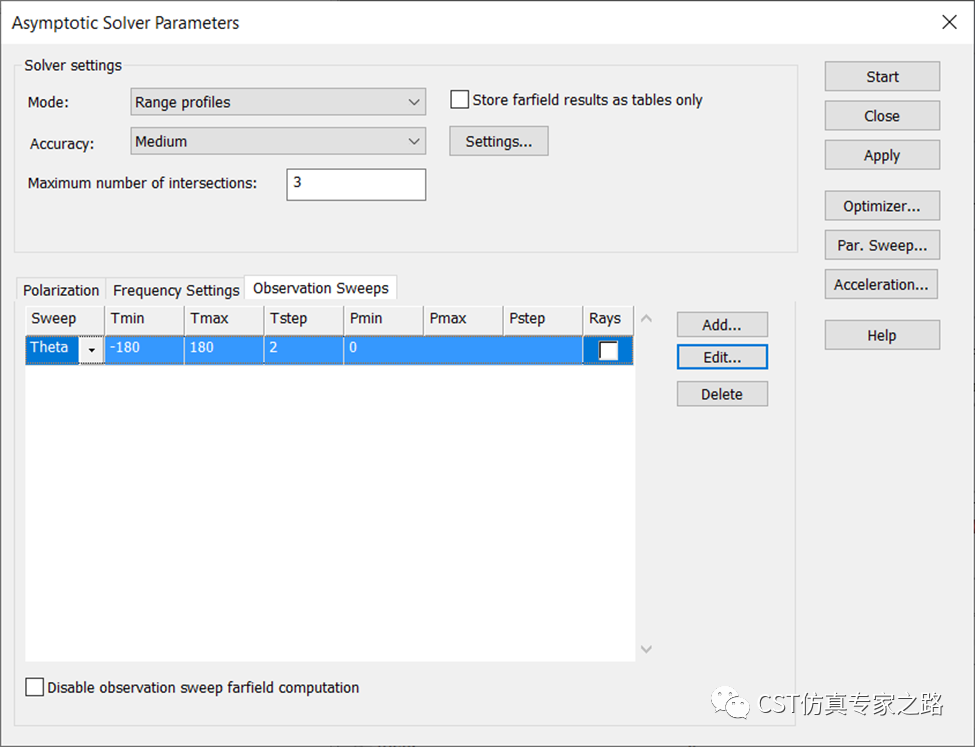

我們將掃描角度設置成Theta的全角，這樣得到的就是二維正弦圖，Range vs Angle：

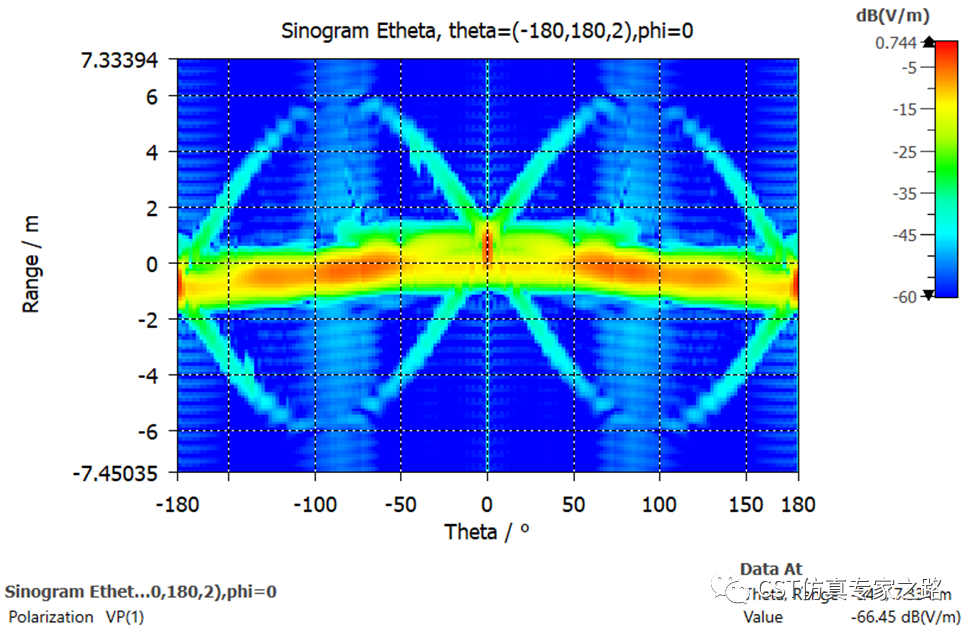

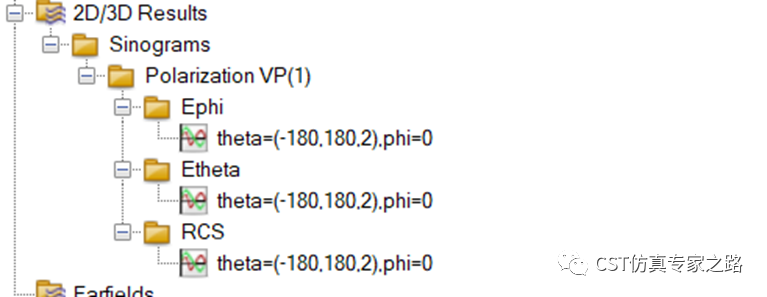

開始仿真。結束之后，可見二維的正弦圖結果：

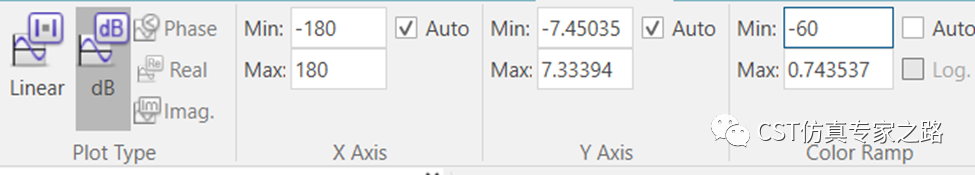

調整色彩圖范圍，看的更清晰：

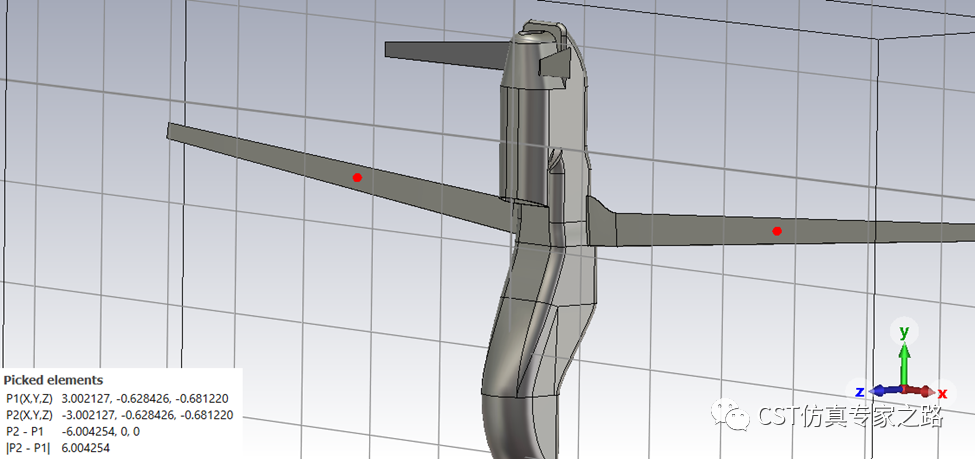

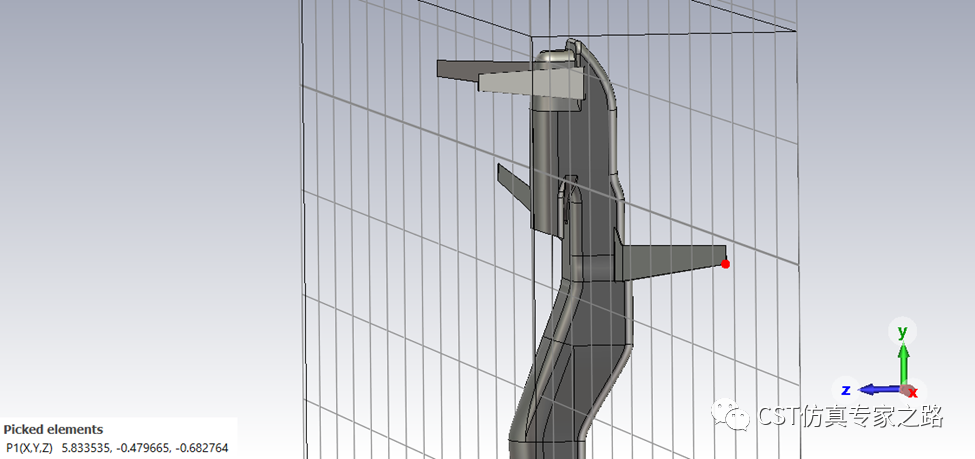

可見隨著Theta角的變換，有兩個縱坐標的距離分支，這個對應的就是兩個機翼，機翼最遠的X距離是5.8左右，所以圖中兩個分支最大就到5.8就斷掉了：

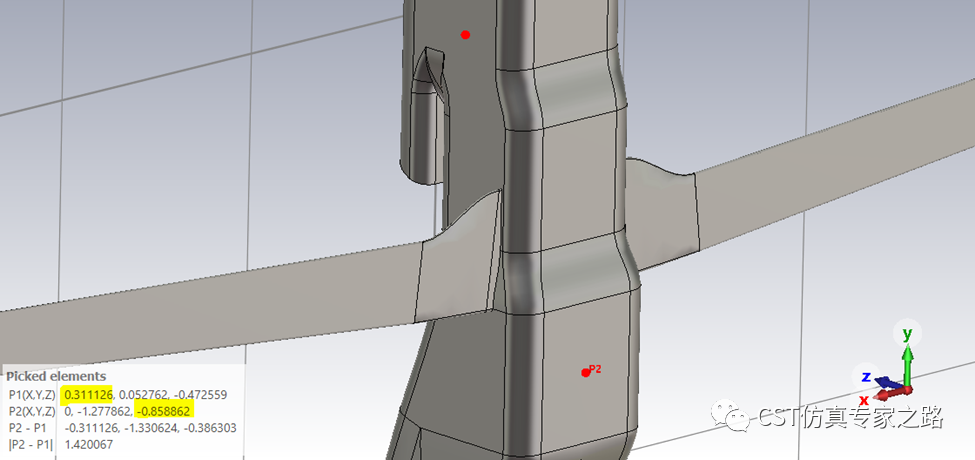

除了兩個分支，機身的距離像在theta=0到theta=180或-180的過程中，從略比0大，變成略比0小，這個對應側面和后面的機身位置：
小結：
1. 距離像range profile，或叫HRRP，是A求解器的求解模式之一。
2. 要注意CAD模型的單位和尺寸，對雷達結果影響是很大的，默認A求解器計算HRRP是自動檢測CAD尺寸然后調整帶寬的。
