CST裝配饋電網絡、SMA連接器和天線仿真實例
來源：OPERA仿真專家之路
更新時間：2024-09-03
閱讀：
緊接上次內容[ 網址: http://m.ostronger.com/rfnote/377.html ]，在裝配視圖中導入SMA連接器，打開裝配視圖以查看所有以3D裝配的模型。如下圖所示：

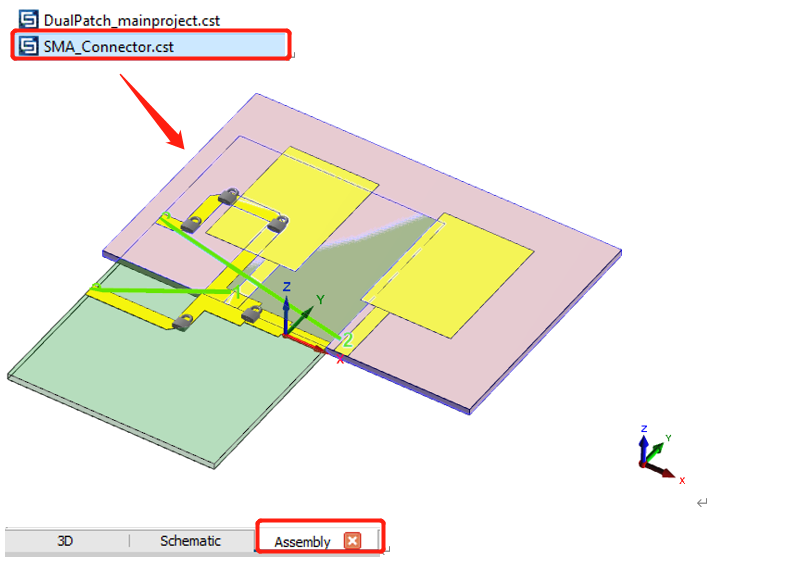

從Windows資源管理器中將SMA_Connector.cst拖放到程序集中。如下圖所示：
對齊所有連接器，如下圖所示：

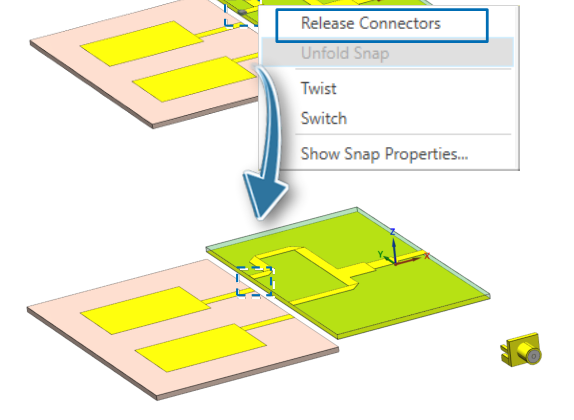

釋放所有連接器，可以通過右鍵單擊所示塊來執行相同的操作。如下圖所示：
從導航樹中選擇所有2D微帶模塊。如下圖所示：

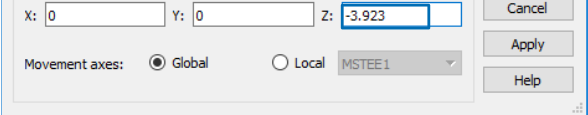

沿Z軸平移MS塊（或者按T鍵）。

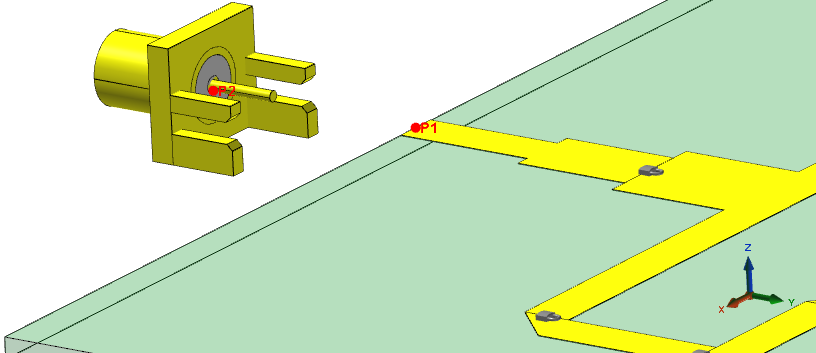

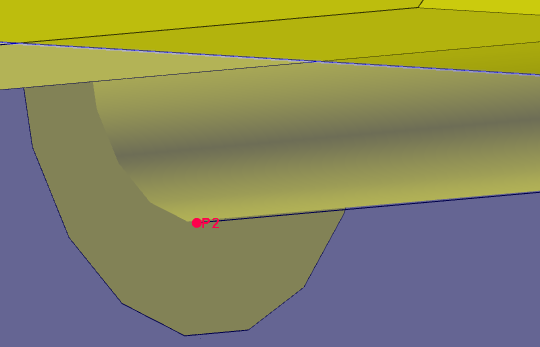

對準SMA連接器，選擇P1作為MSTEP1的上邊緣中心。在SMA連接器上選擇P2。選擇SMA_Connector_1。如果需要，請在下一步之前旋轉SMA連接器以與饋電網絡對齊。如下圖所示：

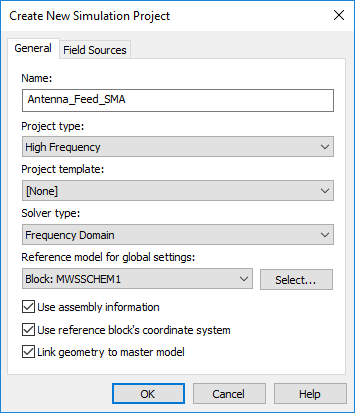

創建3D仿真工程：使用命令所有塊作為3D模型自動選擇所有裝配中包含的塊并創建一個新的Simulation Project。如下圖所示：
刪除自動附加到MSTEP開口端的端口1

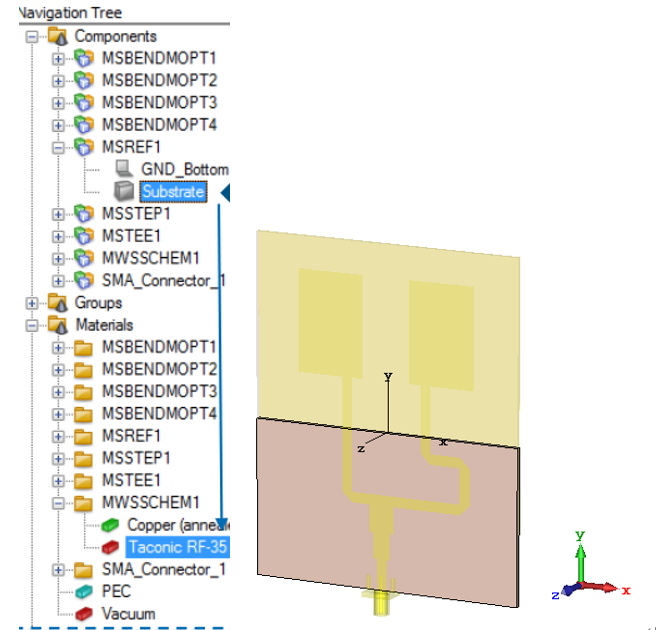

從導航樹中選擇MSREF1或雙擊模型。將MSREF1 / Substrate拖放到MWSSCHEM1 / Taconic RF-35（有損）上。如下圖所示：

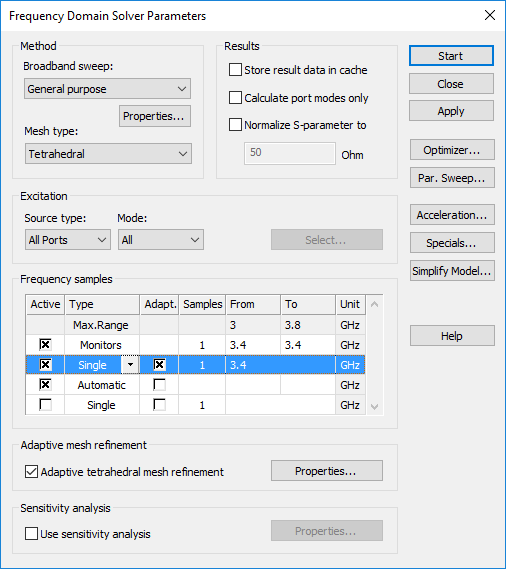

設置頻率求解器，如下圖所示：

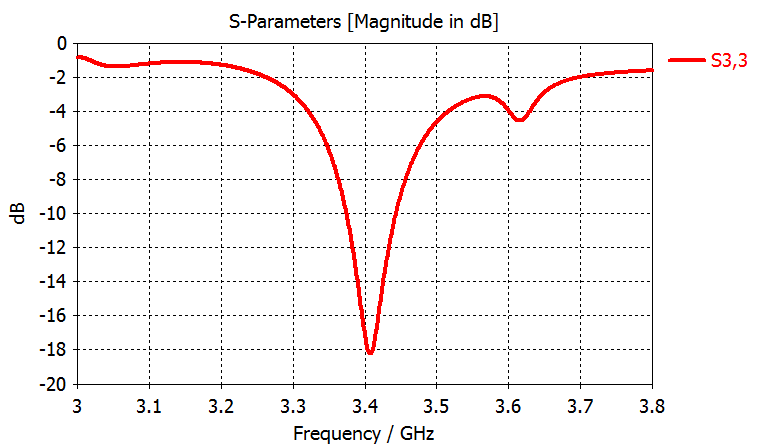

S參數結果如下所示：

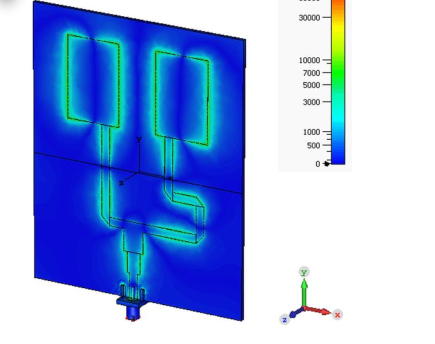

實時場圖如下所示：

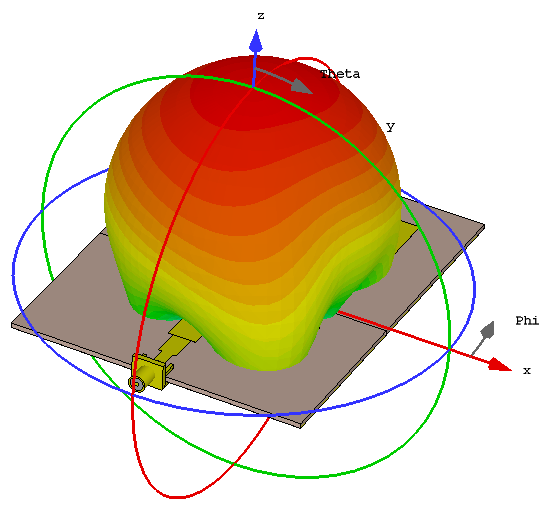

遠場方向圖如下圖所示：
