如何手動限制波導端口模式計算

波導端口中，我們可以設置計算多少個模式，而這些模式的排序名稱1234有時不是我們想要的。在計算S參數時，每個模式又對應一個端口，所以我們計算的模式一定要明確是我們想要的。本期解釋如何手動定義模式的極化。

以一個空心圓柱加波導端口的模型為例：

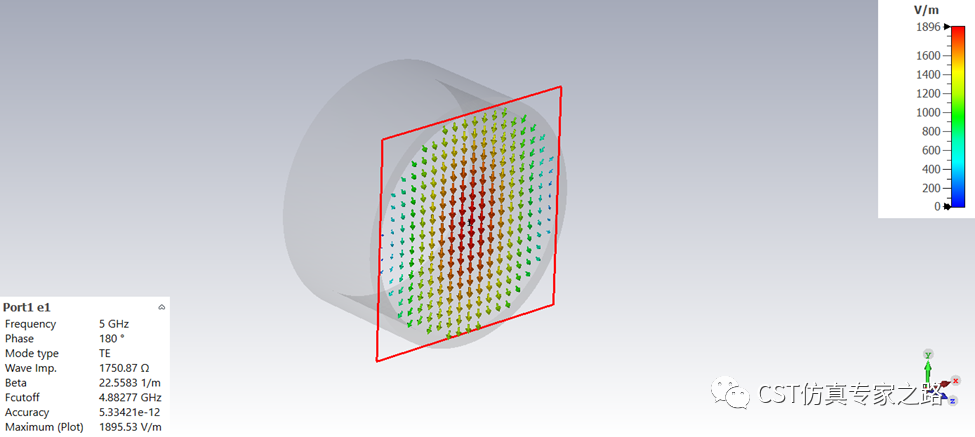

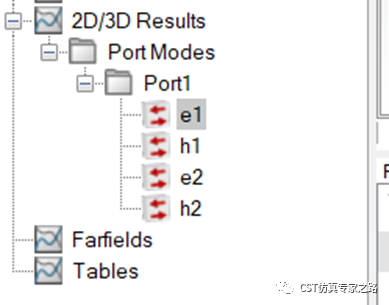

比如我們先看2個基本模：

估算截止頻率，設置合適的仿真頻率，仿真才可以開始。另外求解器中有只計算模式的選項，方便分析我們要的模式。這些這里就跳過了。

情況1.時域T-solver

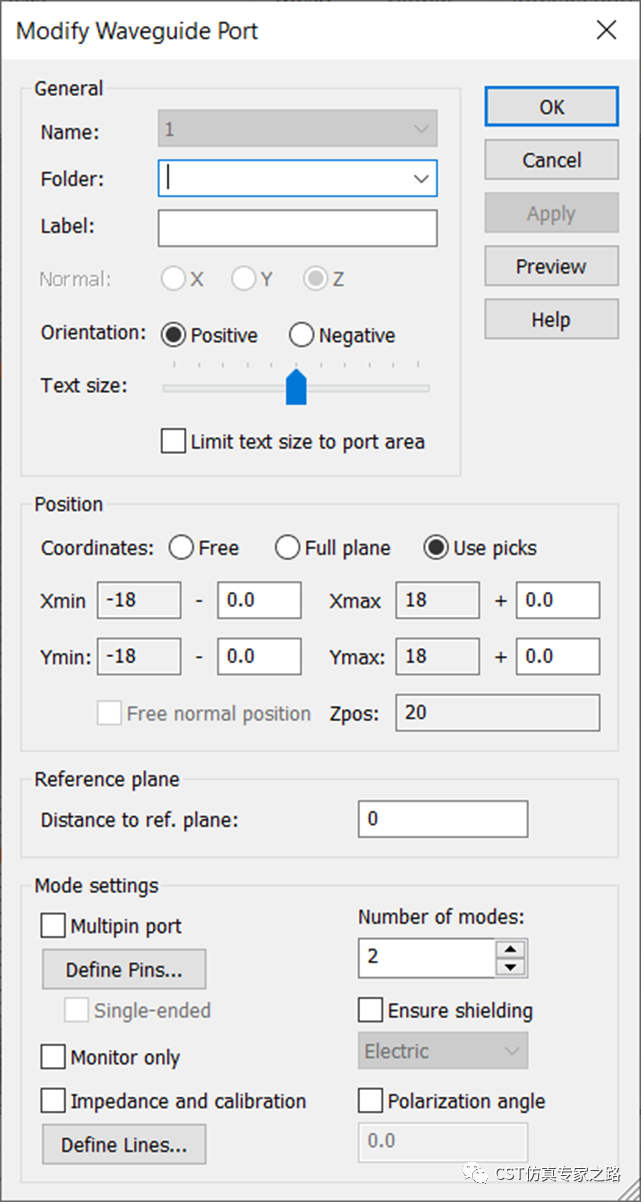

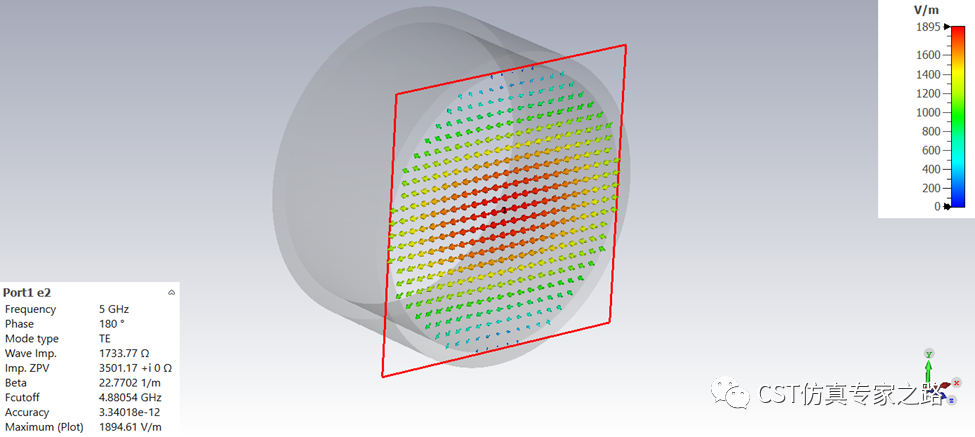

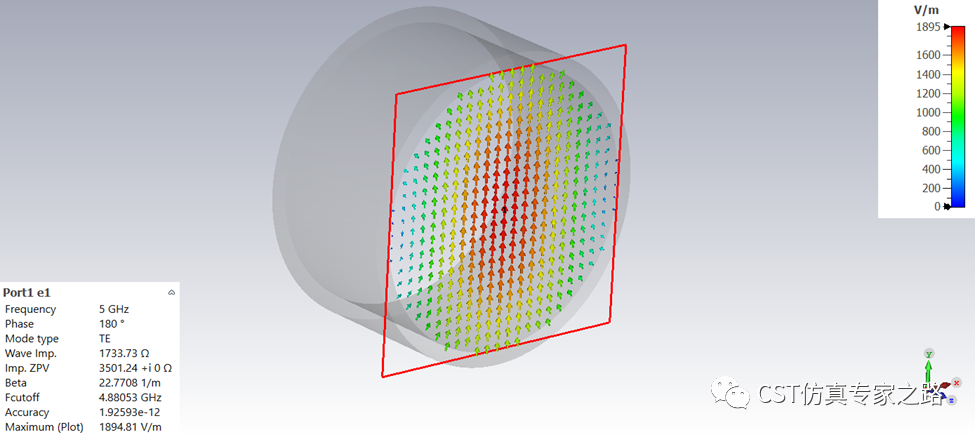

進入端口設置，如果是默認設置，則仿真出來的端口模式是這樣的：

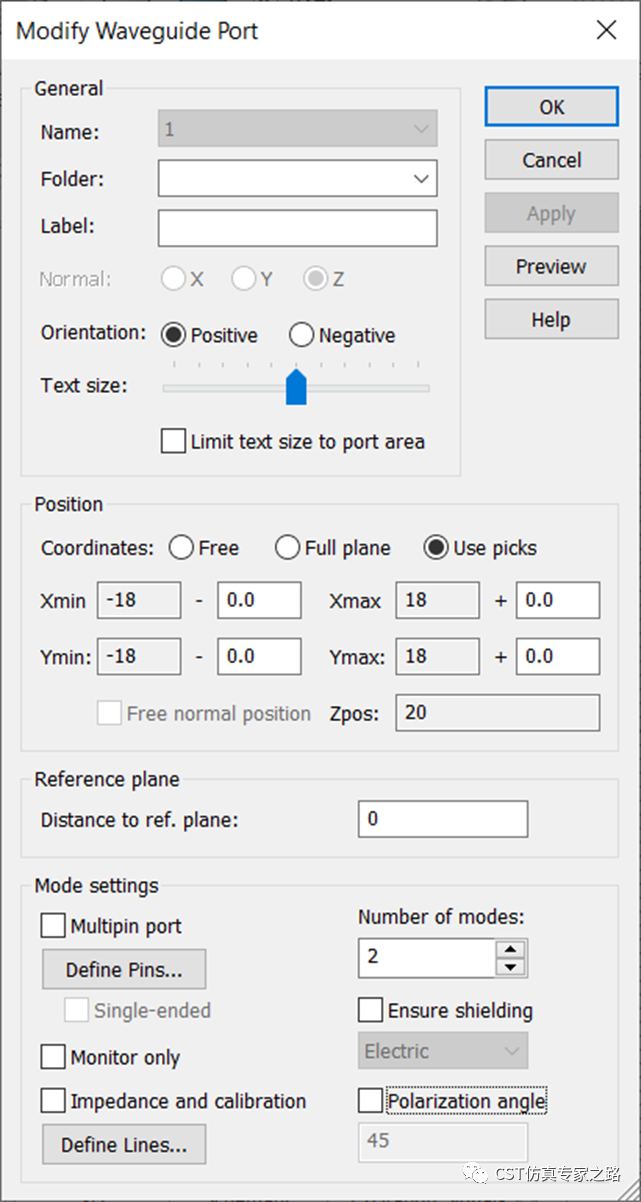

如果設置第一個簡并模的極化角為45度：

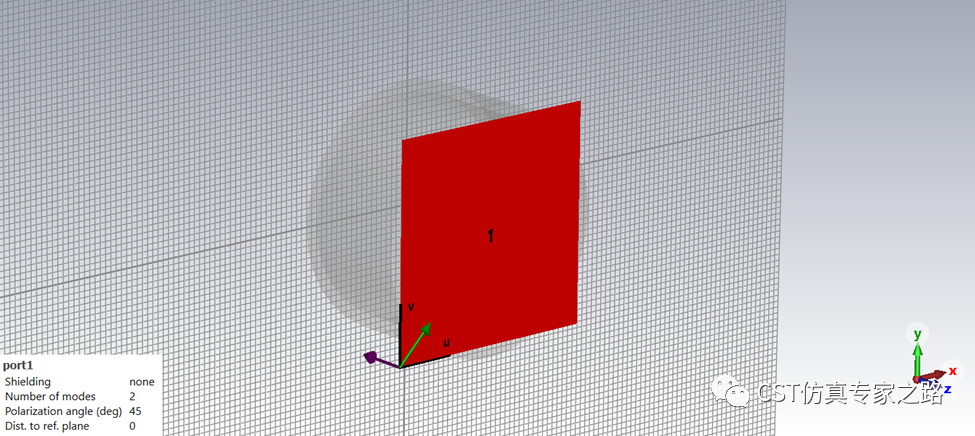

可見綠色箭頭：

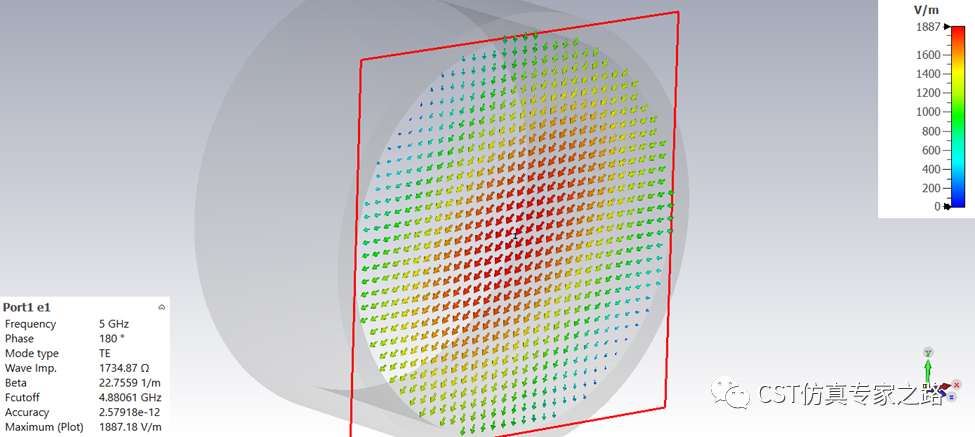

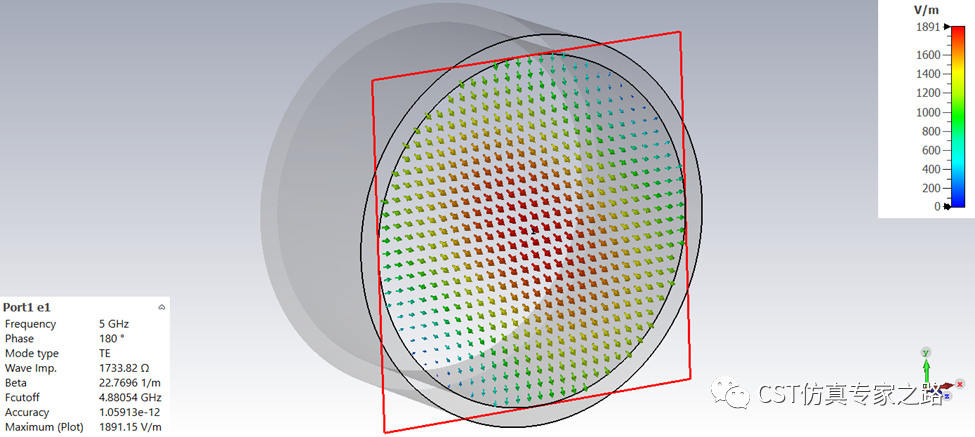

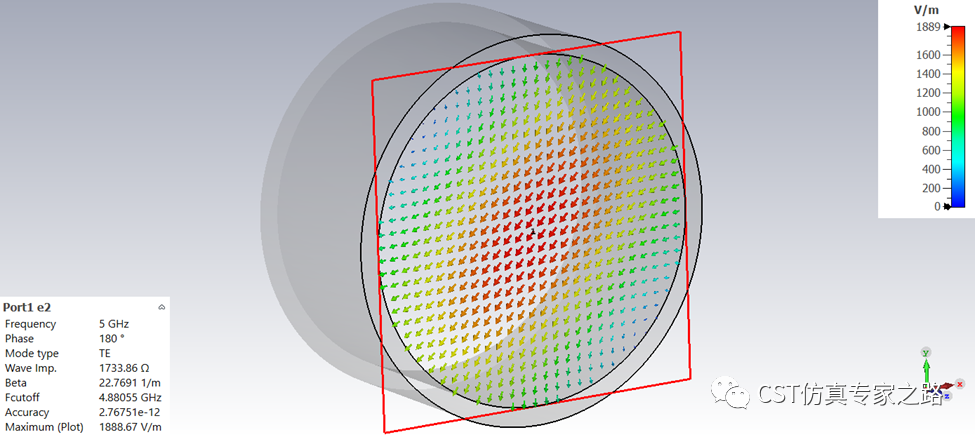

則仿真出來的模式1和模式2是這樣的：

可見極化是用戶定義的。

情況2.頻域F-solver

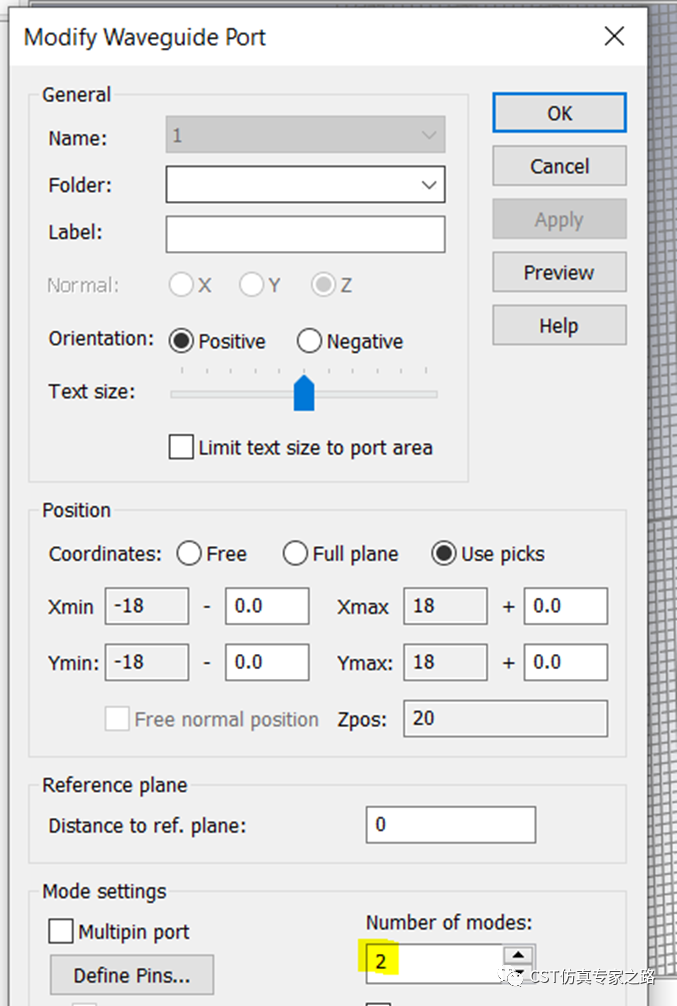

若用默認的端口設置：

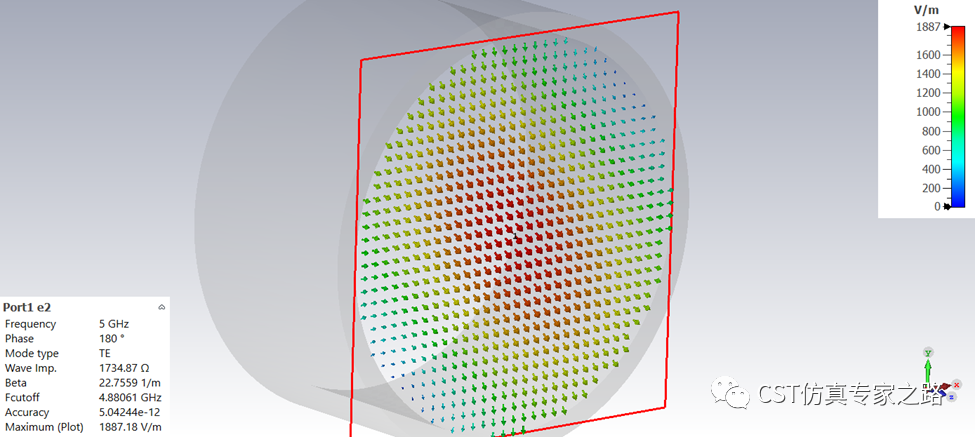

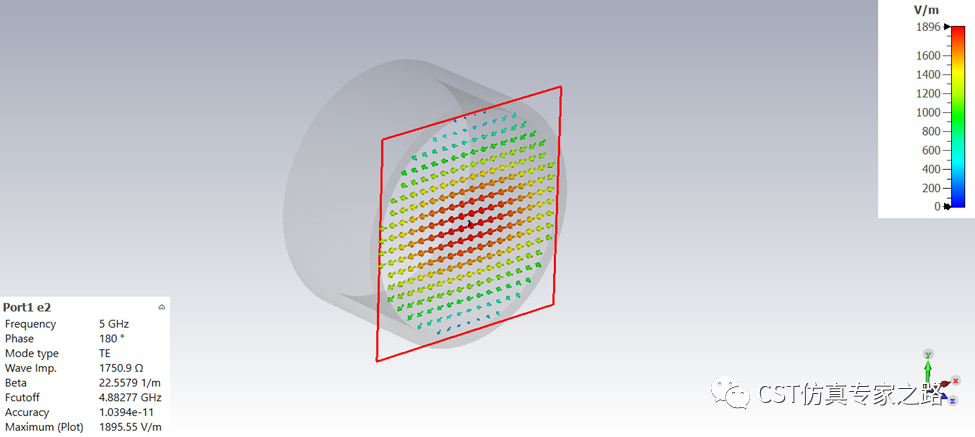

模式1和模式2可能是這樣的：

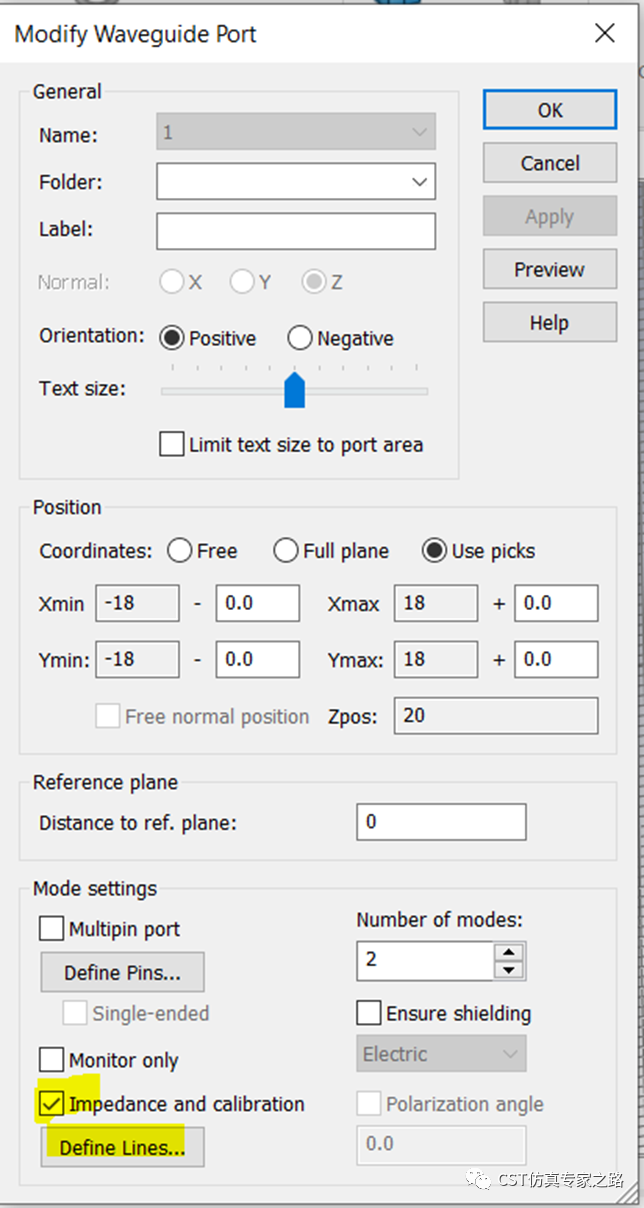

下面我們進入極化對齊設置：

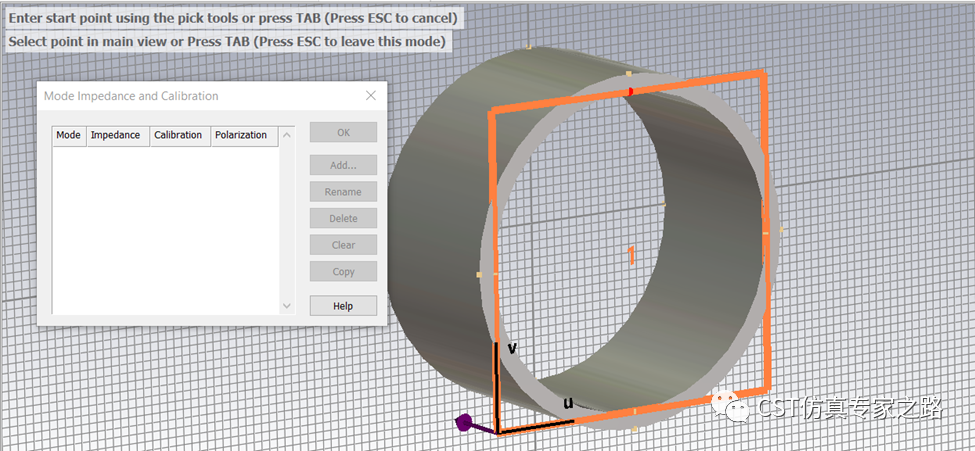

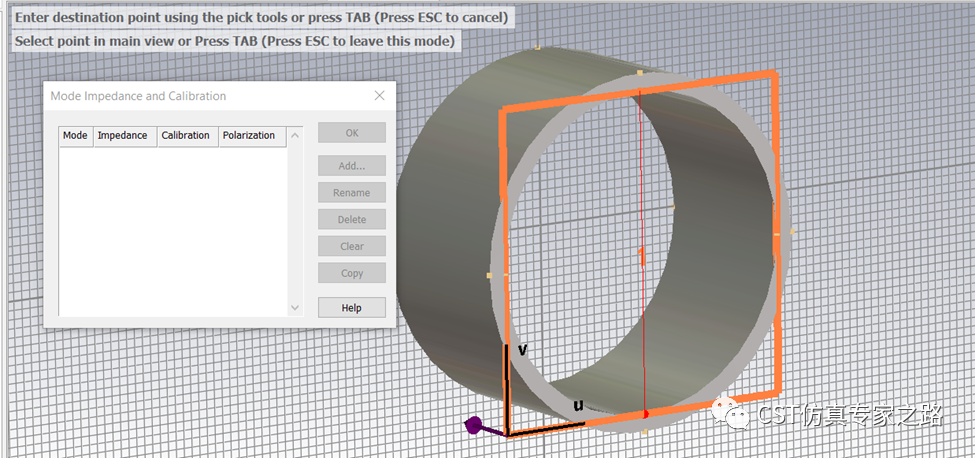

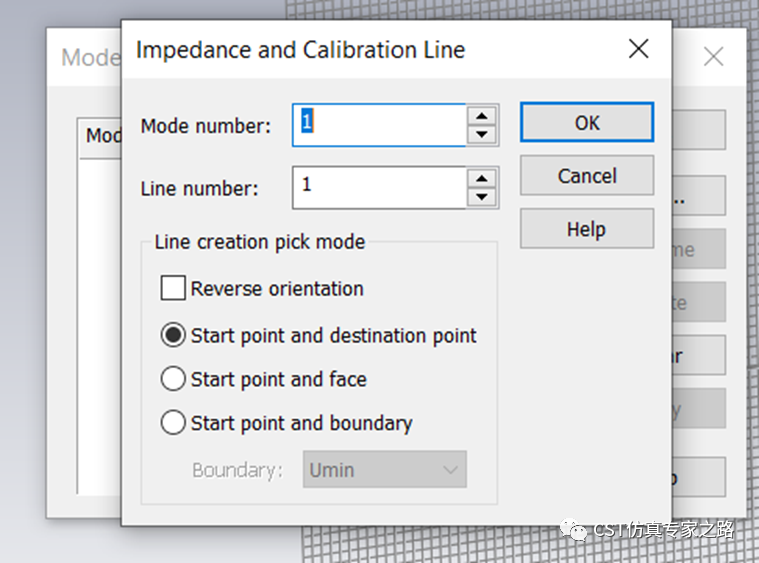

對TE模式分別設置極化校準方向線：

可用快捷鍵P選起始點和終點。其他選點快捷鍵也可，比如A是面中心點。或按Tab鍵直接輸入坐標。

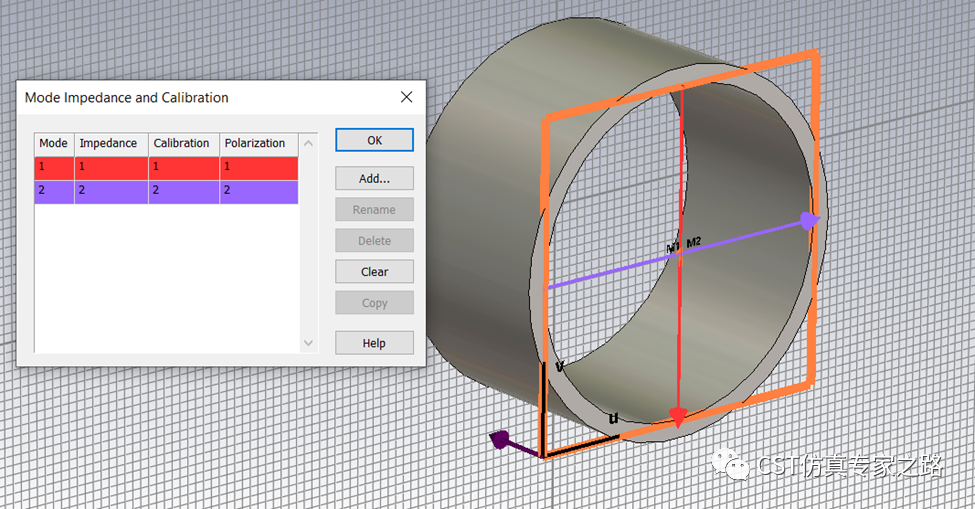

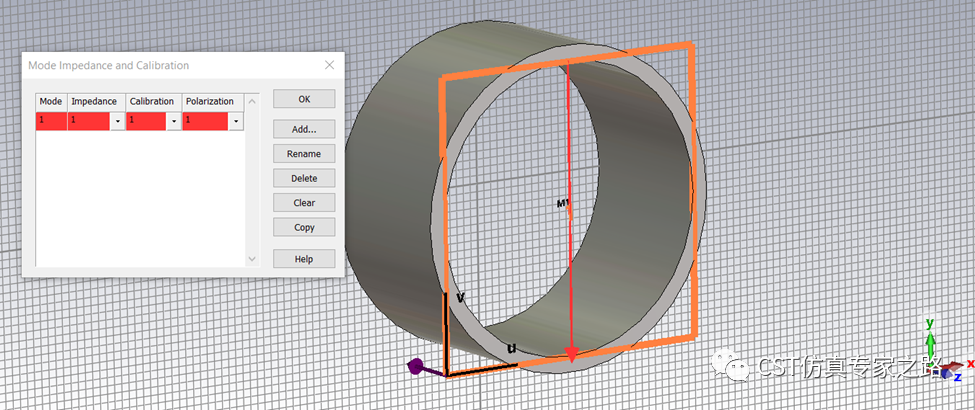

校準線和矢量箭頭顏色是對應的：

這里我們就是將前兩個模強制豎直和水平方向：

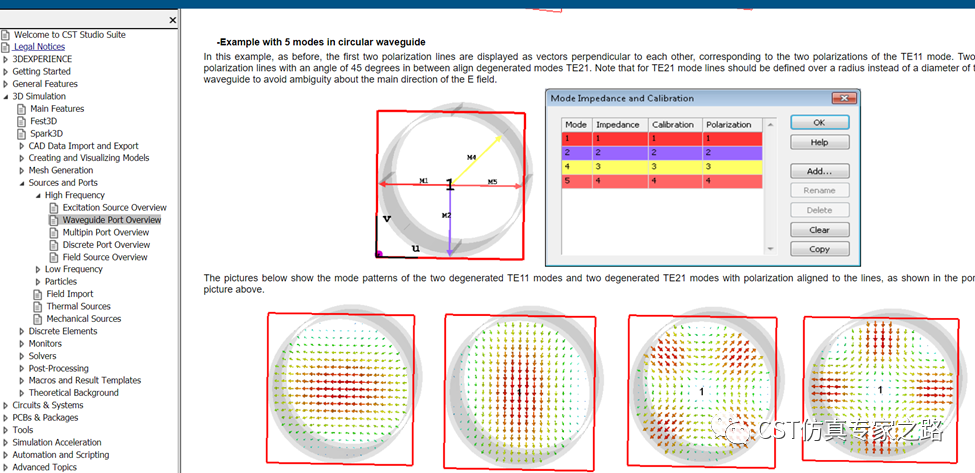

如果我們增加端口計算模數到5，這里的模式3由于是TM模，所以該方法不能強制極化。其實幫助里面都有寫，模式4和模式5是TE模，可以用同樣方法強制，可利用半徑畫線：

小結：

1.     正交簡并模的定義方向可以人為強制，時域頻域由于網格不同操作有所不同。

2.     時域六面體網格用極化角定義第一個模；頻域四面體網格用校準線定義任意TE模。

3.     更詳細的解釋請參考幫助中的波導端口。
