CST中如何利用CST把PCB的S參數生成Spice電路模型

最近又有小伙伴反饋，我想利用CST提取PCB的寄生參數，如果利用pRLC求解器的話，只能設置一個Gnd Node，對于一些有多個地平面的PCB，不太方便處理。今天我給大家介紹一個非常方便的方法，利用CST自帶的Spice Extraction工具，自動生成。

第一步，打開CST模型庫里自帶的BGA Package模型。

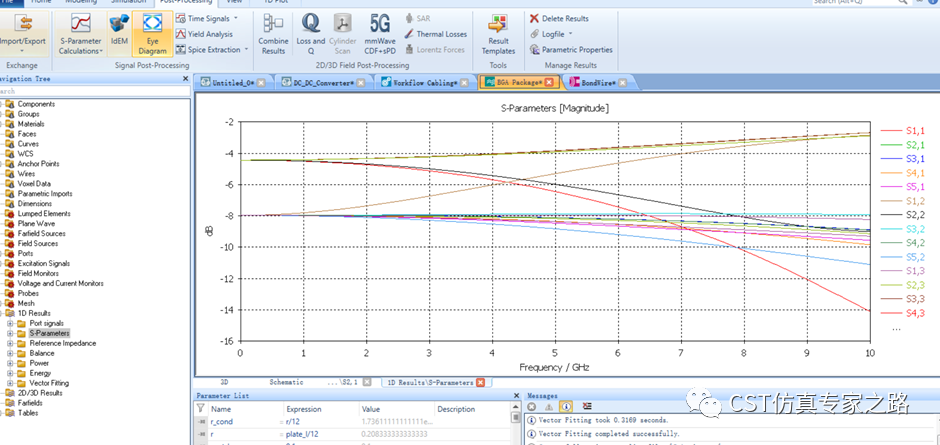

第二步，這個模型已經自帶S參數的仿真結果。

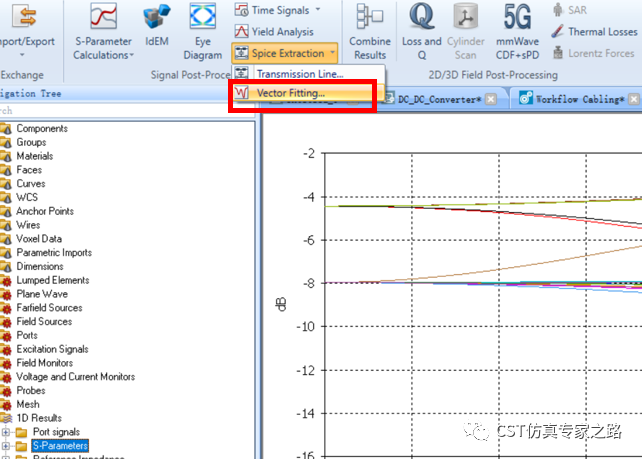

第三步，點擊Spice Extraction。

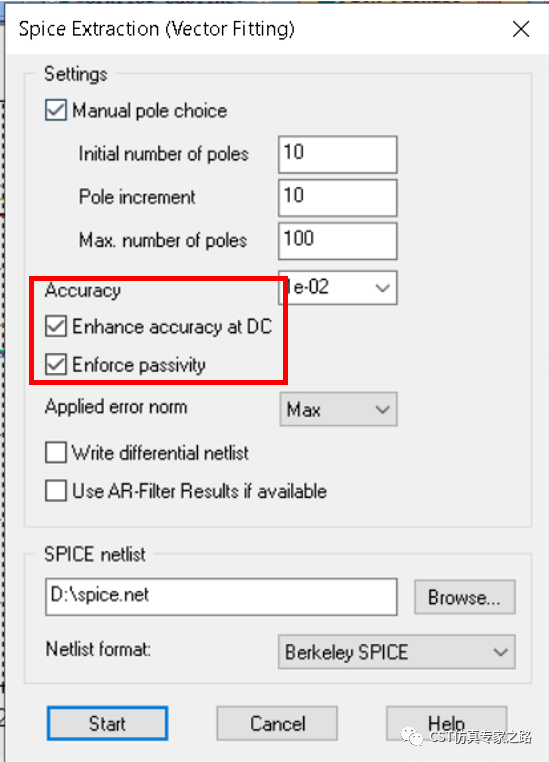

CST自帶的Vector Fitting功能和IDEM比較類似，只是IDEM的功能要更強大，更加專業一些。在數據轉換過程中，Vector Fitting可以對數據進行無源性和因果性的檢測，剔除掉那些垃圾數據，提升仿真精度。

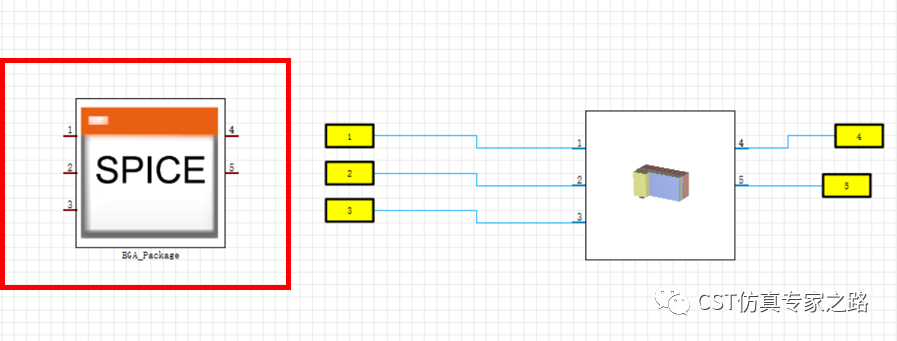

第四步，點擊start，直接拿到Spice電路模型。
