CST數據后處理如何修改遠場參考坐標和顯示范圍

1.修改遠場圖的參考坐標

為了更好地顯示遠場的輻射特性或測量設置，CST支持用戶自由地旋轉遠場計算所使用的坐標系。

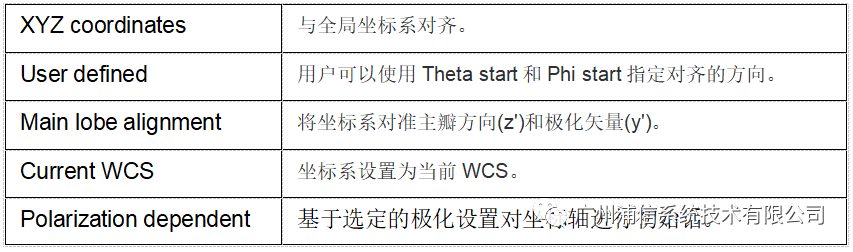

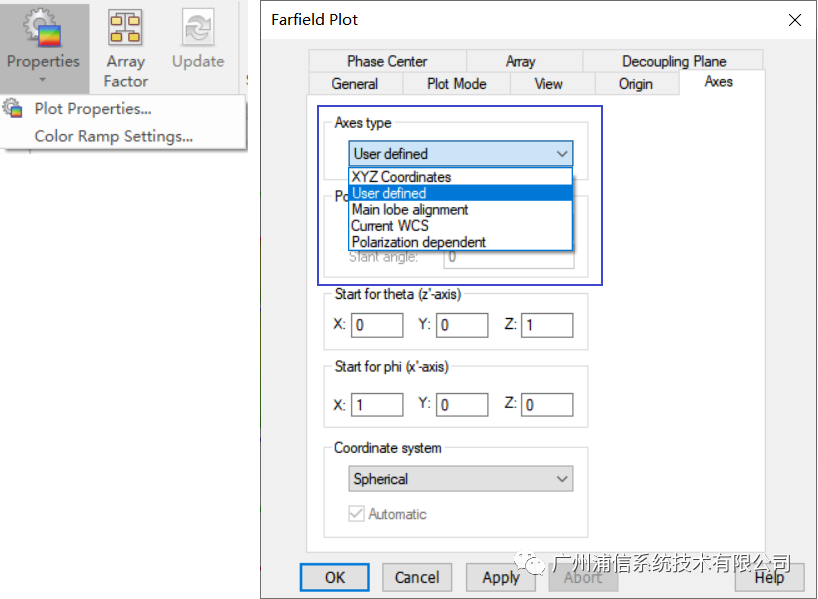

在Farfield Plot設置窗口查看軟件支持的參考坐標類型。

遠場默認的計算坐標系是以全局坐標對齊的，Theta參考的是Z軸方向、Phi參考的是X軸方向。用戶也可以通過局部坐標等方式重新定義遠場圖。

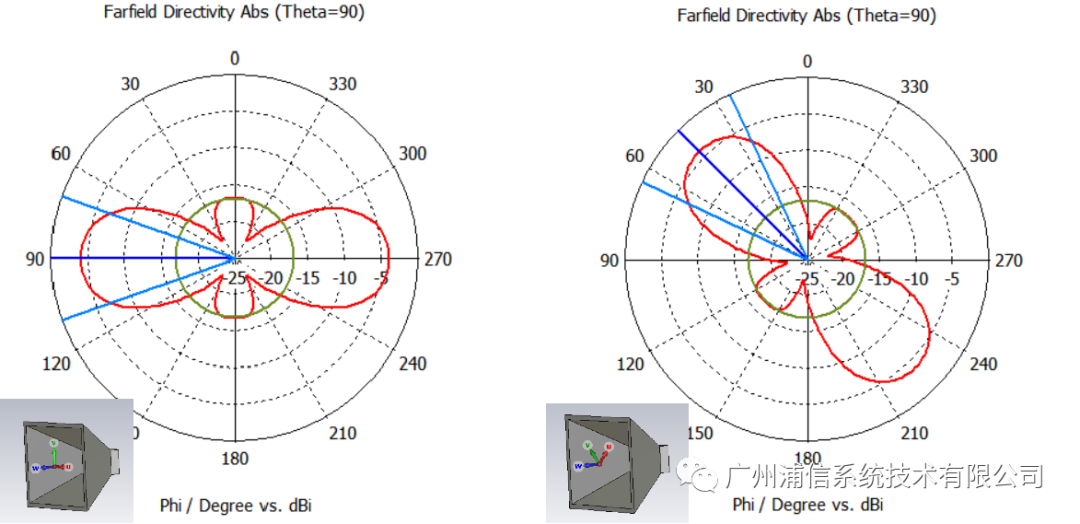

下圖是以局部坐標的方式定義遠場結果，通過旋轉局部坐標系，可以實現遠場圖的旋轉。

2.修改1D Results的顯示范圍。

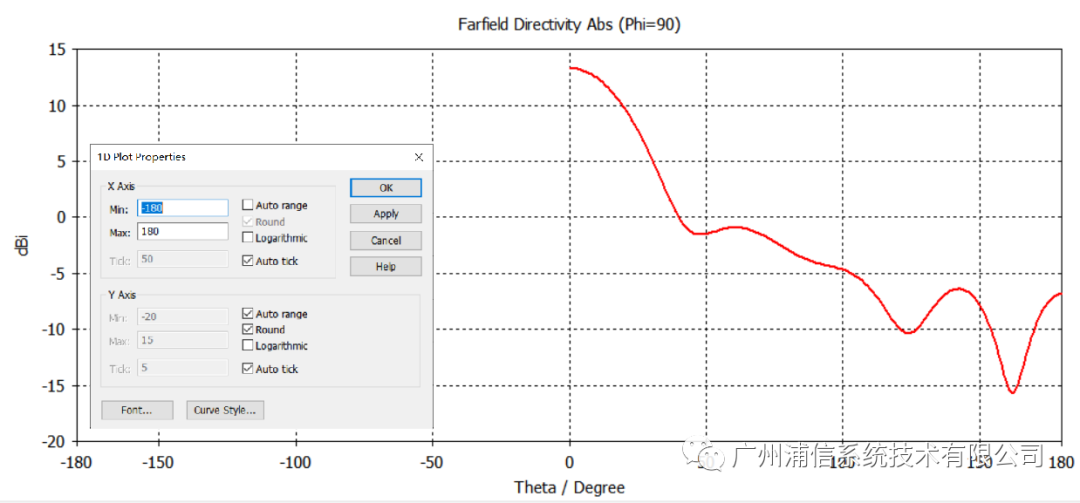

默認設置下：用笛卡兒坐標系查看遠場結果時，phi=0、phi=90平面只顯示0~180°的結果。

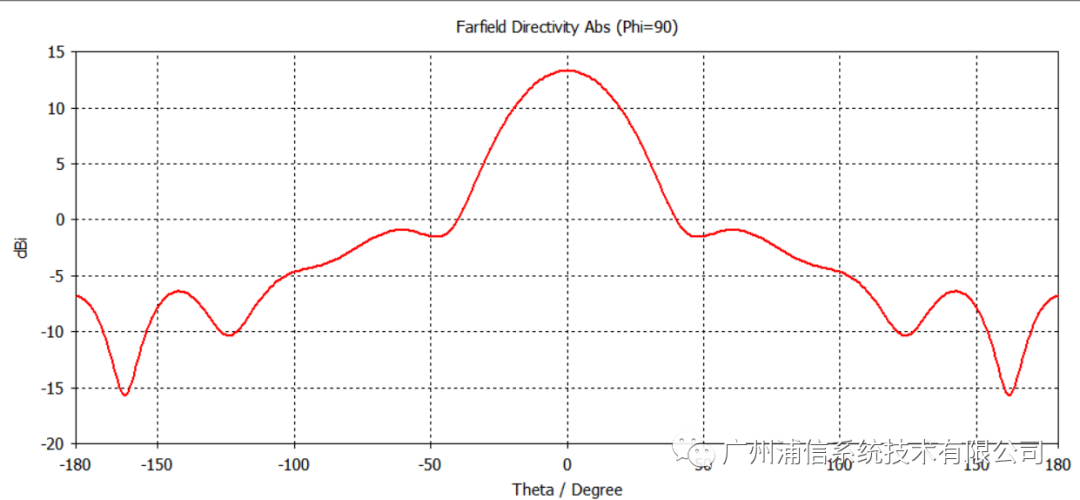

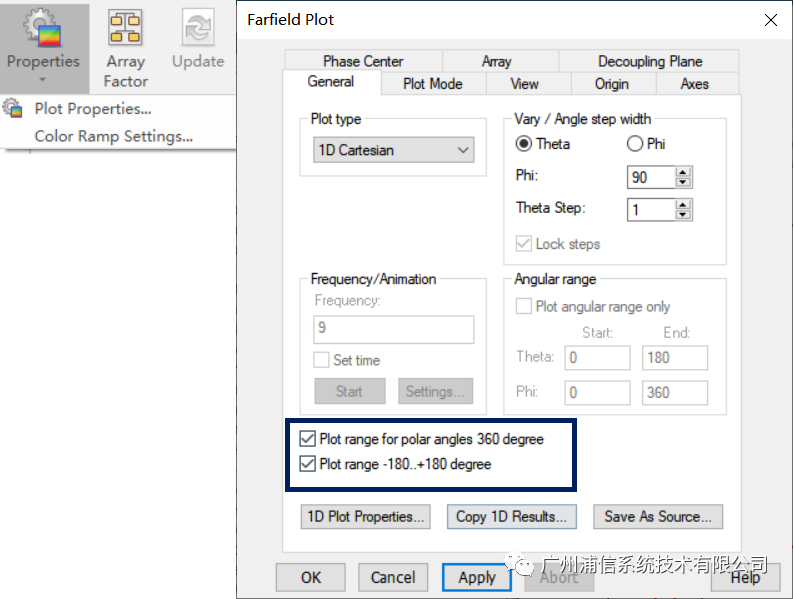

在Farfield Plot設置窗口中可以修改遠場的顯示范圍。

此外通過“Copy 1D Results”功能可以快速地將遠場結果拷貝到導航樹的1D Result下用于多個遠場結果的比較。
