超材料光子晶體色散圖CST仿真實例
來源：CST仿真專家之路
更新時間：2024-06-23
閱讀：
之前寫過二維光子晶體六邊形周期結構的色散圖仿真，以及多重模式下利用布洛赫定理進行模式挑選。
2022新功能包括直接定義60度XY軸的六邊形周期結構，得到色散圖。使用六邊形色散圖模板，注意單位：
模板自動定義好60度的相位掃描公式和掃描參數PathPara:

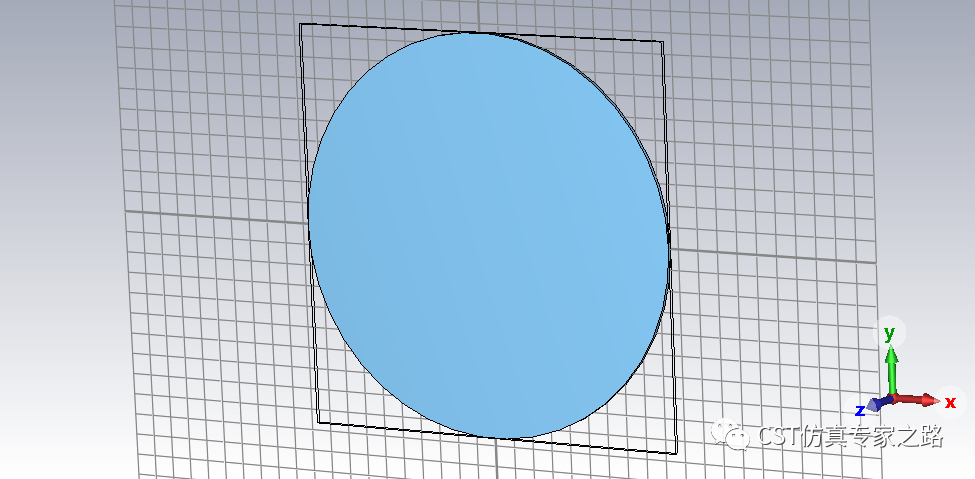

建模，與之前案例一樣，是個真空圓柱孔，背景有材料但我們沒顯示。

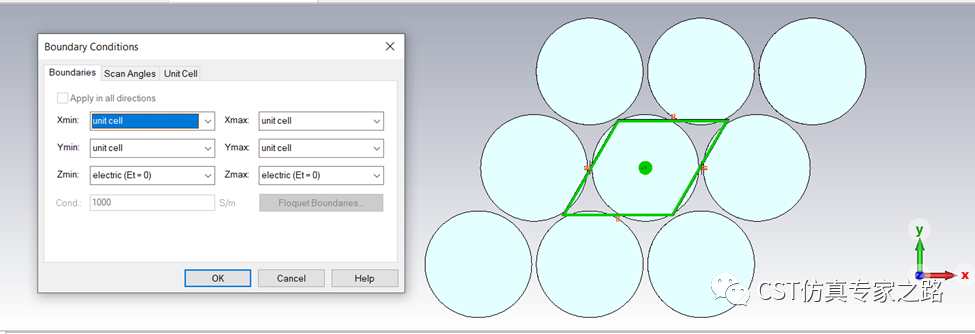

查看邊界，單元邊界加電邊界，模擬TM模式：

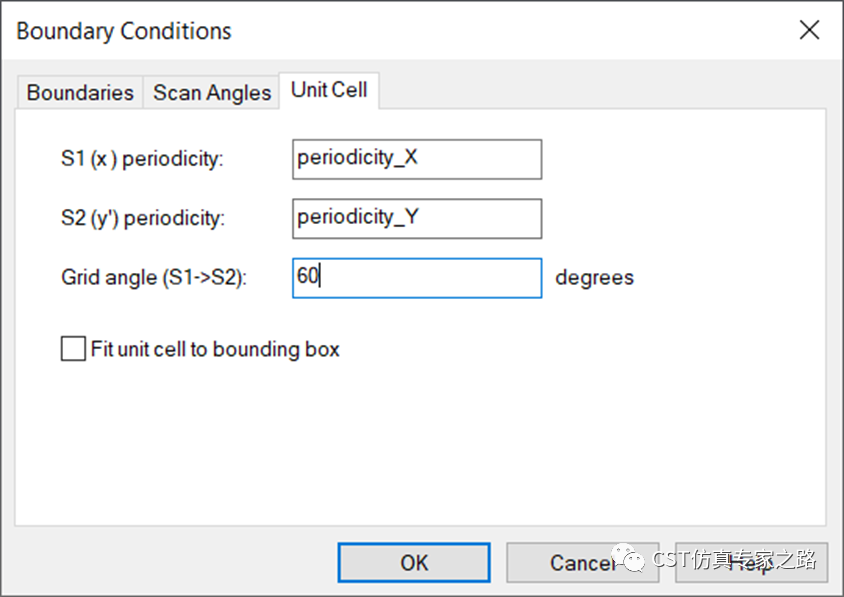

周期性默認為1，XY軸成60度：

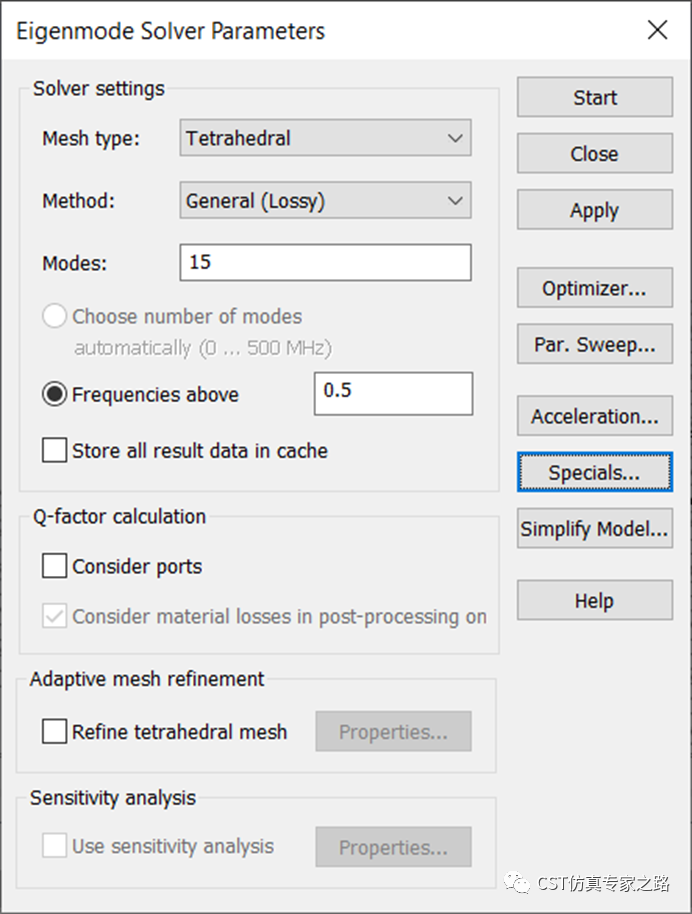

E求解器設置：
不要直接開始仿真，色散圖需要掃參。可先查看網格：

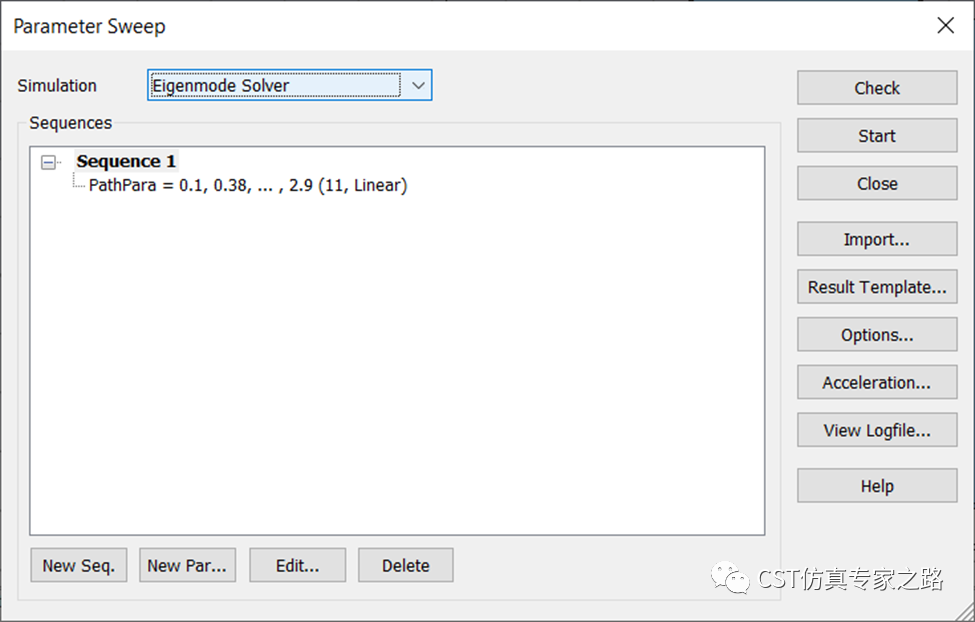

進入參數掃描，默認11個采樣點開始掃描：

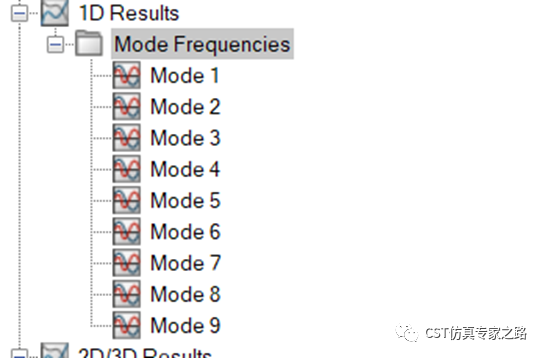

查看結果：

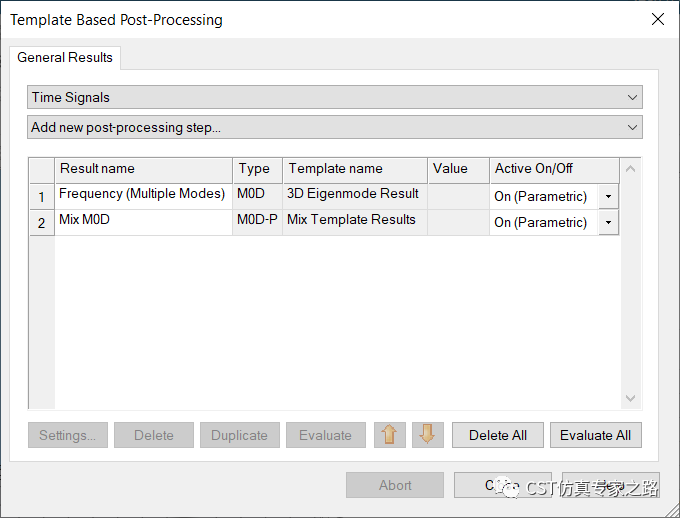

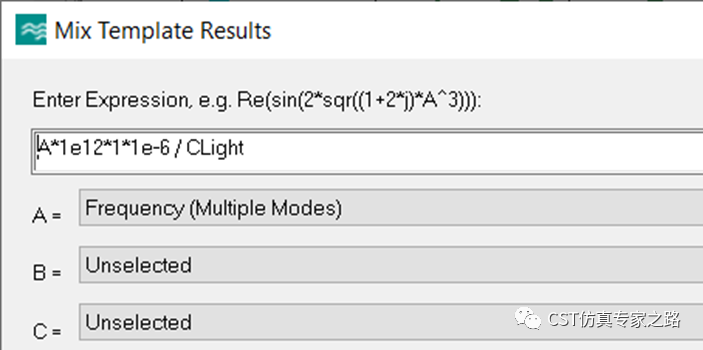

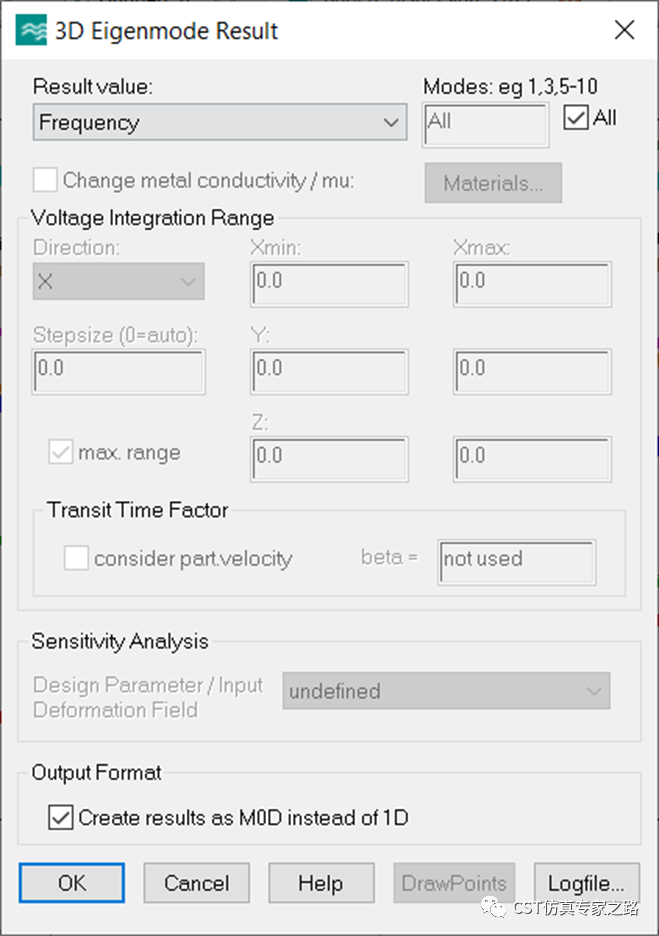

可添加后處理將結果歸一化：

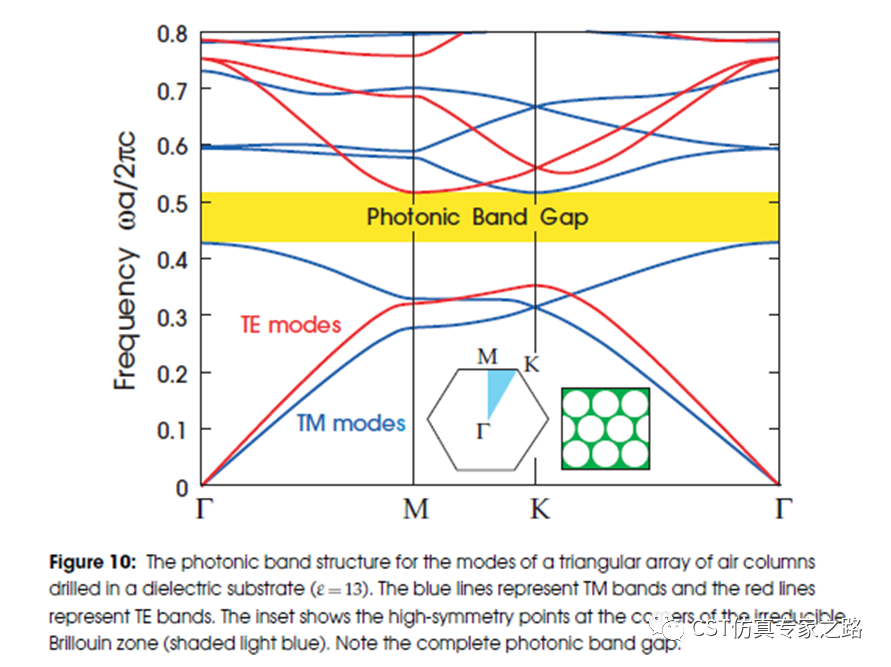

與舊版本手動方法的結果或文獻結果一致：
參考文獻：
J.D. Joannopoulos, “Photonic Crystals:Molding the Flow of Light”, Chap. 5
小結：
1. 2022.2版本新支持六邊形結構的色散圖直接求解，邊界為單元，相位掃參公式由模板定義。
2. 舊版本方法已經介紹過了，色散圖計算原理也寫過很多，這里就不寫了。
