CST仿真PCB近場輻射（四）：帶吸波材料的近場輻射仿真

作者 | Zhou Ming

上一期我們介紹了PCB的分腔屏蔽仿真，屏蔽方案雖然能一定程度上解決PCB內部干擾問題，但它也帶來了新的工程問題，例如：增加成本、占用空間、影響散熱等，在這樣的背景下，吸波材料是一種比較好的備選方案。吸波材料的優勢在于：可以通過合理的選型、尺寸、位置，精確地消除特定頻段的電磁干擾，從而提高設備的電磁兼容特性。借助CST對吸波材料進行3D建模，可以精確的評估吸波效果，幫助工程師做出最優的設計。

吸波材料的材料參數導入

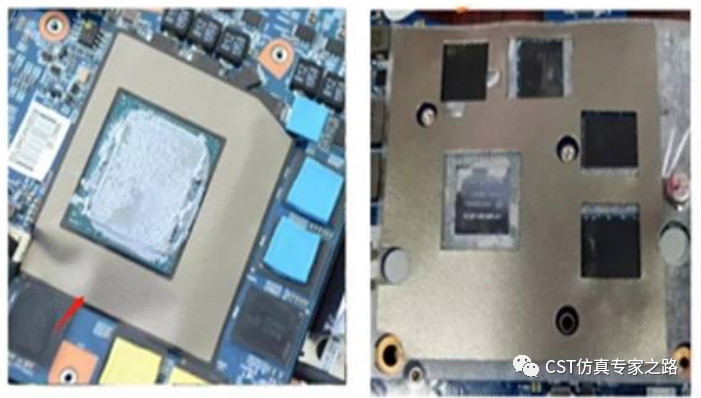

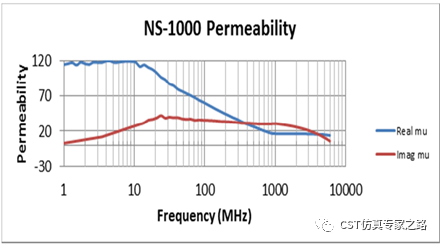

市場上生產和銷售吸波材料的廠家非常多，以Laird為例，他們可以提供材料的復介電常數（ε）和復磁導率（μ），參數可以直接用于CST仿真。

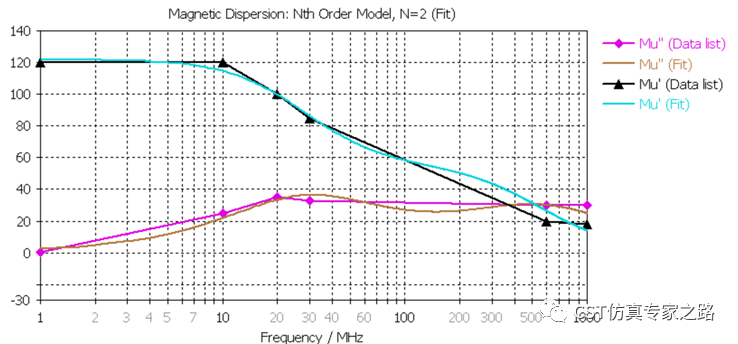

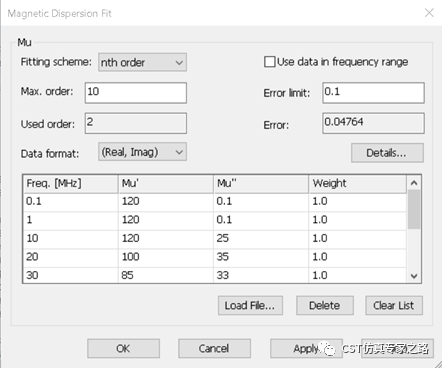

吸波材料的復介電常數（ε）和復磁導率（μ）參數可以直接在CST的材料中進行自定義，如下圖所示。

吸波材料的3D建模

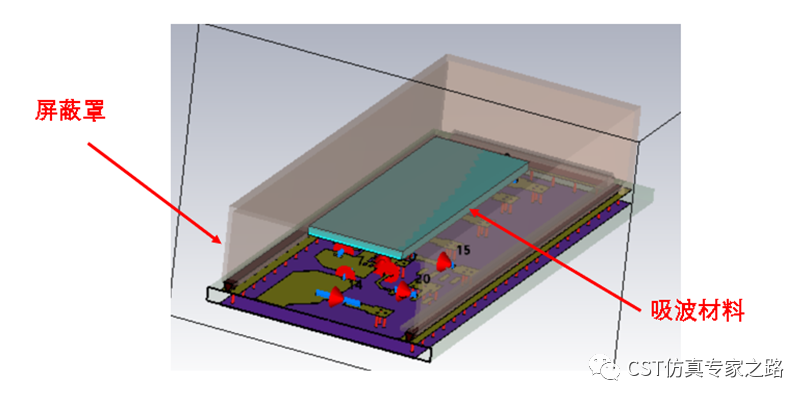

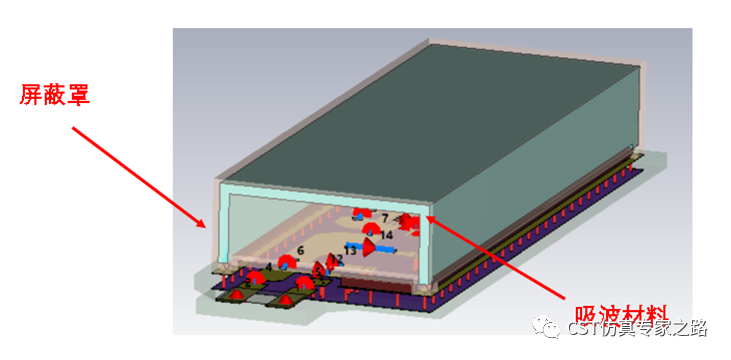

如下圖所示，在金屬屏蔽罩的內側添加吸波材料模型，我們創建了兩種不同尺寸的吸波材料來更好地對比吸波效果。

吸波材料結果分析

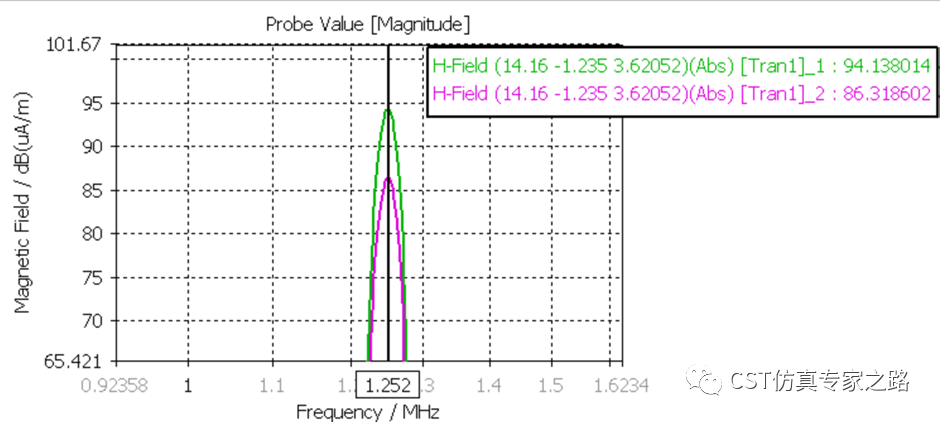

我們先看看相同位置的H-probe接收的磁場強度差異，大小兩種吸波材料場強相差8dB。

再看看相同位置的E-probe接收的磁場強度差異，大小兩種吸波材料場強相差6dB。

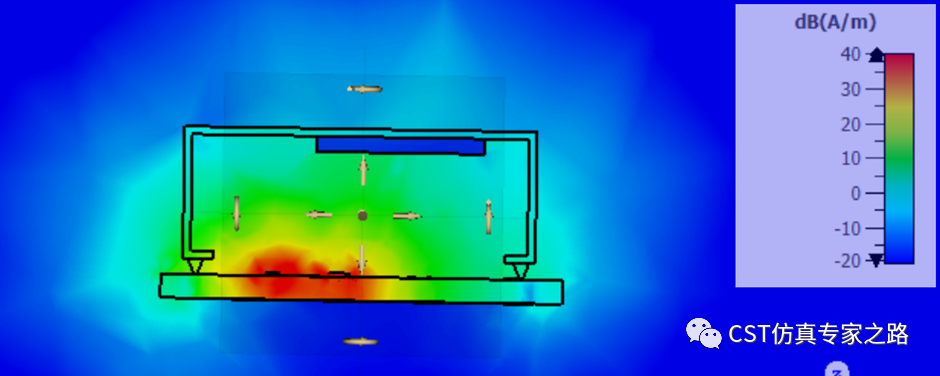

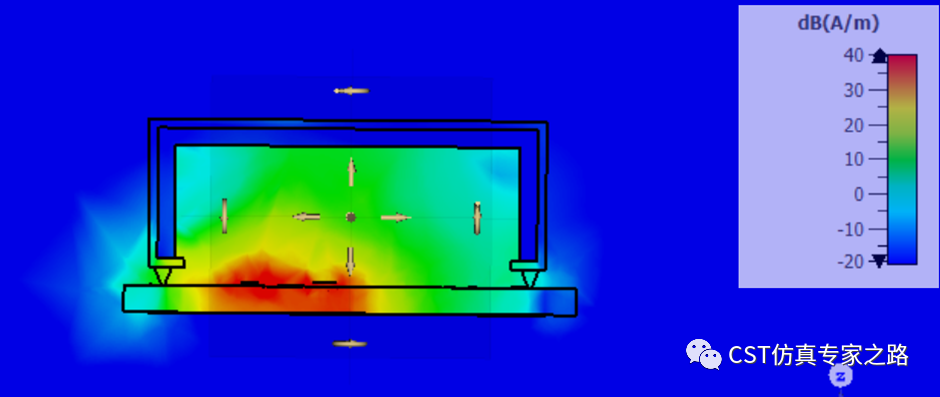

通過設置場監視器，可以明顯看出采用大尺寸吸波材料后，屏蔽罩周圍的場強要明顯低于小尺寸吸波材料。
