天線相位中心二：如何檢查計算的天線相位中心是否正確？

作者 | Danner Dan

上一期介紹了在CST中如何計算天線的相位中心：天線相位中心（一）—— 如何計算天線的相位中心。由于天線相位中心的準確性對衛星導航系統的高精度定位至關重要，所以這一期將介紹如何檢查計算的天線相位中心是否正確。

在實際情況中，絕大部分天線在整個波束空間不存在唯一的相位中心，只在方向圖主瓣某一范圍內相位保持相對恒定。如果輻射方向圖在主瓣一定范圍內（一般3dB波束寬度內即可）相位保持恒定，我們就可以判定該天線的相位中心是正確的。

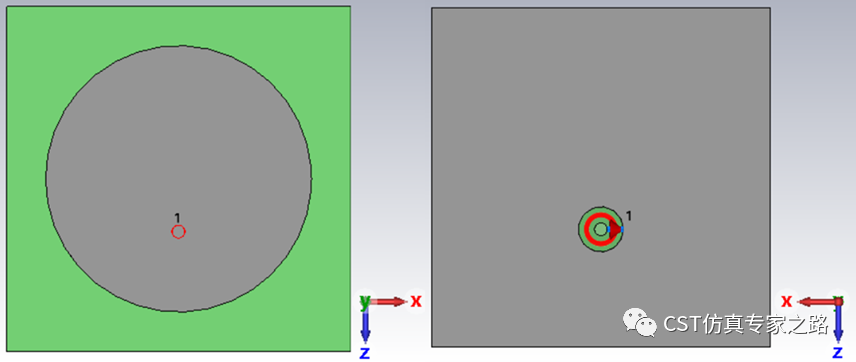

沿用上一期的圓形貼片天線仿真工程，貼片天線采用同軸饋電，天線諧振頻率為2.4GHz。

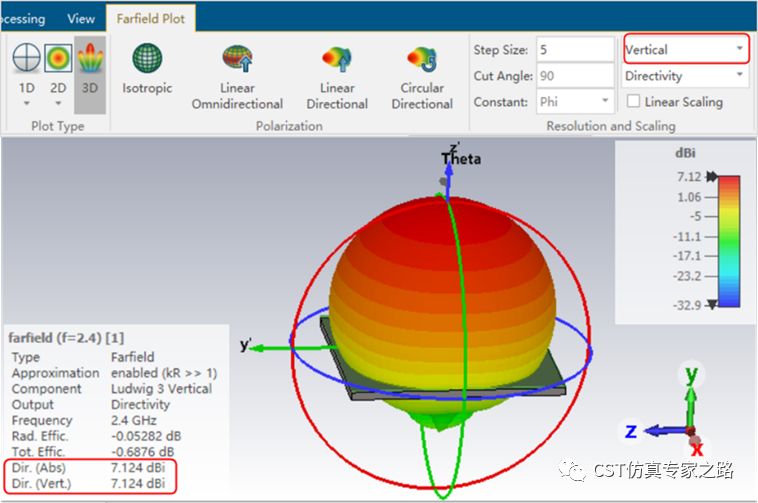

在Farfield Plot > Axes 中將Axes type設為Main lobe alignment（主瓣對齊），并且將Coordinate system設為Ludwig 3坐標系。設置完成后，可以看到方向圖的坐標系已設置為x' y' z'，并且以垂直極化（Vertical）為主。再通過查看一維 E面遠場方向圖（y'oz '平面，對應Phi = 90°），確認3dB波束寬度為84°。

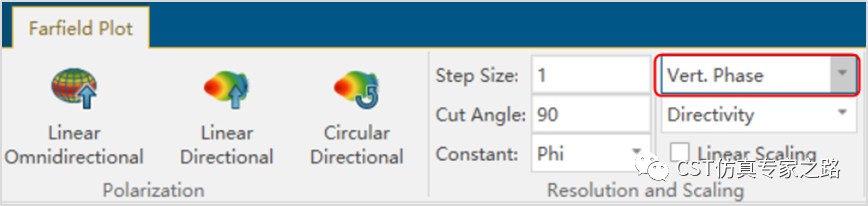

由于輻射方向圖以垂直極化為主，所以應該選擇垂直極化的相位（Vert. Phase）進行驗證。

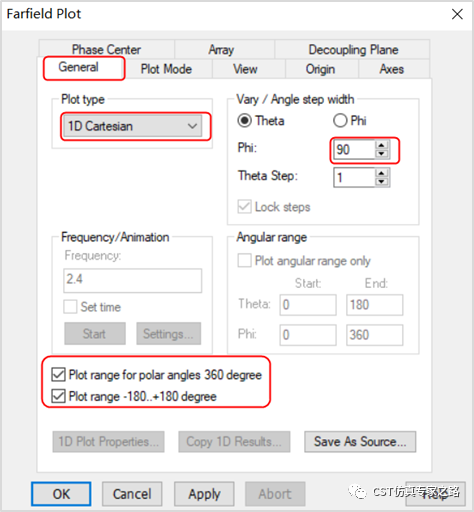

然后，再次打開Farfield Plot對話框，在General選項卡中，將Plot type改為1D Cartesian。我們要驗證E面（y'oz '平面）的相位，所以在Vary / Angle step width 一欄選擇Theta，并將Phi設為90°；再勾選上Plot range for polar angles 360 degree和Plot range -180..+180 degree這兩個選項。

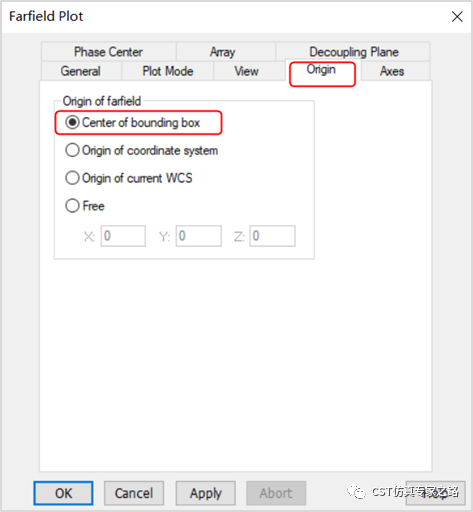

切換到Origin選項卡，可以看到默認選項是Center of bounding box，也就是計算域的中心作為遠場方向圖（包括相位中心計算）參考的原點。點擊OK，查看主瓣在3dB波束寬度范圍內相位是否恒定。

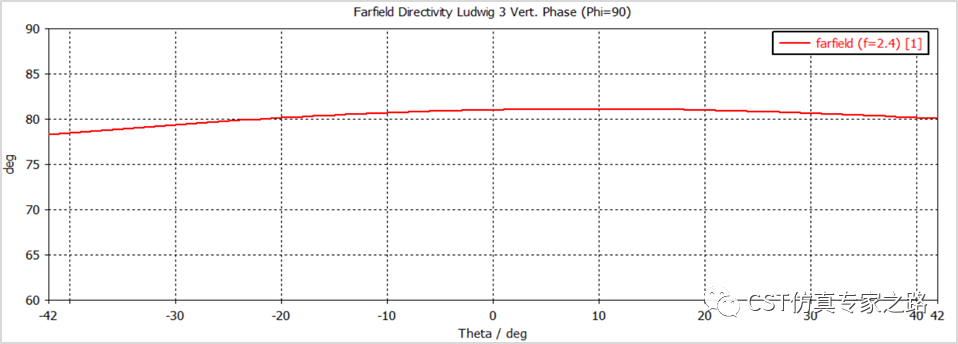

E面3dB波束寬度為84°，也就是Theta觀察范圍為-42°~+42°，可以看到，當以計算域中心作為參考原點時，主瓣在3dB波束寬度范圍內相位不是恒定的。

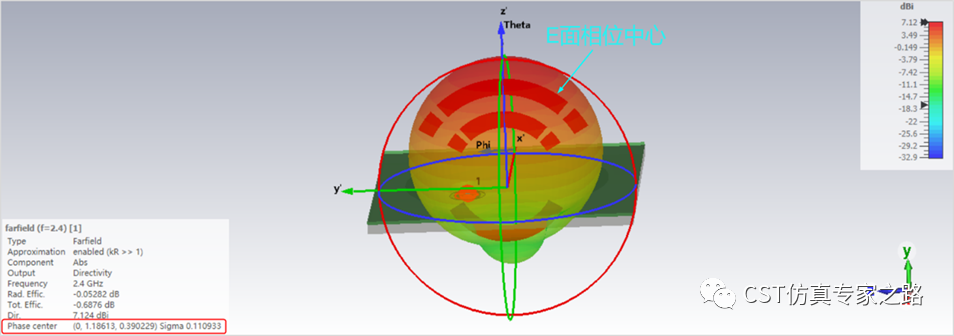

我們需要將上一期計算得到的相位中心坐標作為遠場原點，這樣設置才能得到正確的相位。所以切記，檢查天線相位中心是否正確之前，一定要將遠場原點設置為計算得到的相位中心坐標！

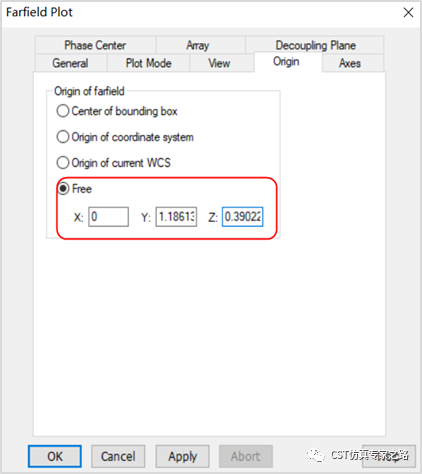

在Farfield Plot對話框中，切換到Origin選項卡。將E面相位中心坐標輸入下圖所示的位置，點擊OK按鈕。

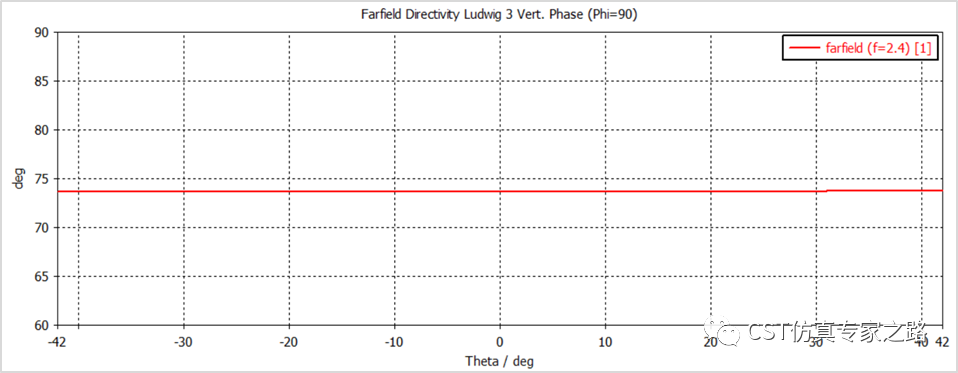

可以看到，當以計算的相位中心坐標作為遠場參考原點時，輻射方向圖主瓣上的相位恒定；因此也驗證了計算的相位中心是正確的。
