CST MWS如何仿真mushroom結構的色散能帶圖？

來源：更新時間：2024-07-30 閱讀：

一個課程作業，老師講的是在HFSS里仿真，用的PEC+PMC邊界，然后加上PML（理想匹配層），然后用本征模求解來計算

但是，我們3個人用同樣版本的HFSS，最后都得不到收斂的結果，于是我想換CST來做
問題1是CST MWS里找不到PML邊界條件，于是我在help文檔里面搜搜，最后解釋應該是說open boundary就是一個理想吸收匹配蹭，于是我把頂端設置成了open(add space)，其他兩邊是對稱的PMC以及對稱的PEC，地步設置PEC，背景材料是空氣normal，這個問題不道這樣解決是否正確。
問題2 邊界條件設置好了過后，卻被告知本征模求解器不支持open boundary...這下就完全不會了。
問題3 我在examples和help文檔里面找到了一個光子晶體結構做的濾波器的例子，但那個跟這個區別還挺大，基本沒有多少幫助。
附上HFSS模型
現在基本不知道咋辦了。HFSS仿真一直不收斂，而且中間過程中得出的本征模頻率大家還都不一樣。

其實我倒是建議樓主換個思路，別想著怎么把CST弄成和HFSS一樣
直接從起點出發，你需要建立什么樣的模型，仿真想要得到什么結果，CST畢竟和HFSS不同

先解釋下什么叫mushroom結構
色散能帶圖是什么意思？

mushroom結構組成：底面GND+介質基片+表層貼片+金屬化過孔（穿過介質連接patch和ground），屬于一種EBG結構（電磁帶隙結構）這種結構單元按照一定周期排布后，對一定極化方式的電磁波，比如TM波，可以產生一個傳輸帶隙結構，等效電路是一個LC諧振回路，在諧振頻率附近產生帶阻特性，或者說在諧振頻率附近形成一種高阻抗表面，抑制表面波的傳播，從而改善表面波輻射對方向圖的影響。
色散能帶圖：通俗地說就是得出這種帶阻特性與頻率的關系，得出在哪個頻率有帶阻特性。
在HFSS里用的是master/slave邊界條件，并對兩個邊界的相位進行0-180度的掃描，得出布里淵區，或者說，得出不同方向上的帶阻特性
但CST里面也沒有主從邊界條件，你說換思路我也想到了，在上面那個方法行不通的情況下，我參考PBG的那個example，嘗試了用unit cell和periodic邊界條件，然后設想通過構建一個波導，然后傳輸，從S21上來看，可惜，兩個情況差的比較多，這個思路也暫時失敗了...

按照你的描述，使用unit cell應該是可以的，不妨發你的cst模型上來看看

XY方向我設置的unit cell邊界，地面本來就是地，所以設置的是PEC，上面想要理想吸收層，設置的open add，求解器都不知道咋選了。

看了你的模型，使用unit cell邊界之后，有一側都是PEC，這樣的話還能傳輸電磁波么？
我把這個東西看成是FSS類似的，是不是我理解錯了？電磁波是這樣傳輸么？

FSS我不太懂，說說實際測量吧
測量的時候?yàn)榱思?lì)表面波是在板子的兩邊垂直或者平行滴放兩個開放的同軸線，一個發射，一個接受，然后看S21
有一側在實際中也是全金屬的，所以邊界條件就算是PEC我覺得也沒什么吧，表面波都是在另外一側傳輸?shù)模齔軸那一側表面

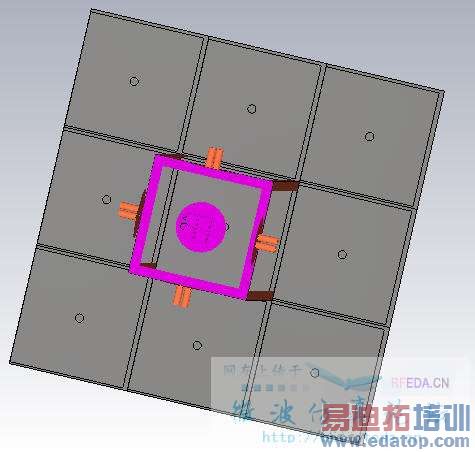

你看這模型該咋建呢

這樣傳輸電磁波？
