CST仿真微帶天線的方向圖嚴重偏離

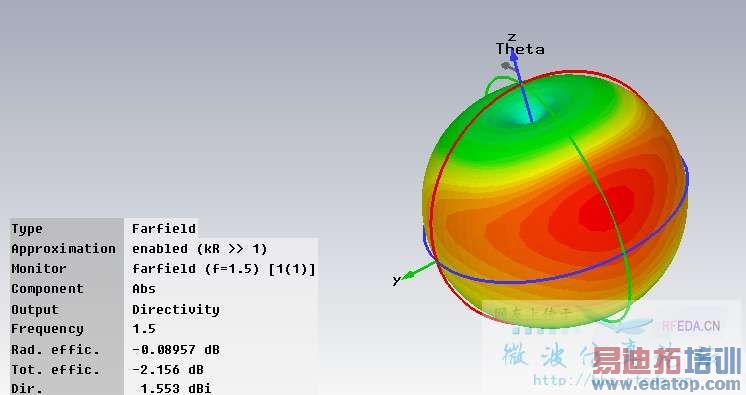

小弟是初學者，設計了一個微帶天線，頻帶在1.5GHz。方向圖理論上最大值應該在Z軸。不知為什么方向圖會很不符合常理，求幫忙，不慎感激。

網格設置太稀，建議35/35/20，不要設置最小網格，上面那個輻射板就直接設置厚度為0吧，別0.07了

這個應該是天線結構問題不是仿真軟件的問題吧？

我按你的要求設置了，可是一次模波方向圖還是會沒變，二次的方向圖好了，但是增益特別小，能幫我看看嗎？謝謝了。

2模本來傳輸?shù)哪芰烤秃苌俚模瑳]有輻射很正常
方向圖的為題應該是你的輻射板的尺寸有問題，可以嘗試使用參數掃描或者優化

麻煩你能幫我看看結構或者參數設置上大概是哪里出問題了嗎？萬分感謝，我為在這個仿真都頭疼了好幾天了

去公司才有功夫看你的模型，不過用公司的機器處理不了你的壓縮包，到時候也是愛莫能助……

哦，你可以把它解壓后放到U盤里，再考到公司電腦上。這樣確實麻煩你，但如果真的能盡快的幫我解決的話，我會想辦法報答你的。謝謝。

你要圓極化的？還是線極化的？

Mode2的端口模式如下，注意：Dist. -40dB。
