CST中共形天線仿真出錯

來源：edatop 更新時間：2024-07-09 閱讀：

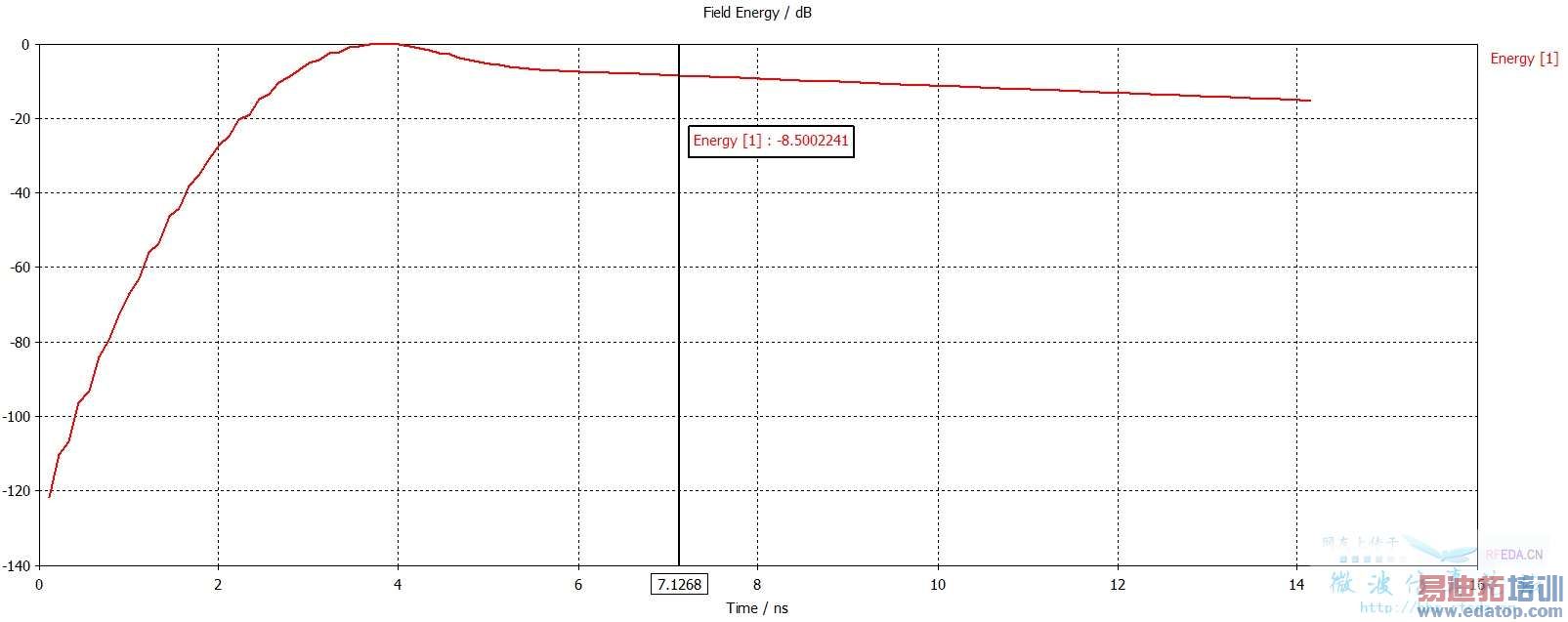

CST中仿真共形天線總是有警告，最后的也跑不出結果，模型很簡單，就是一個矩形微帶天線，我將它貼在一個大的圓柱上面，完成一般的設定（和非共形時相同的設置

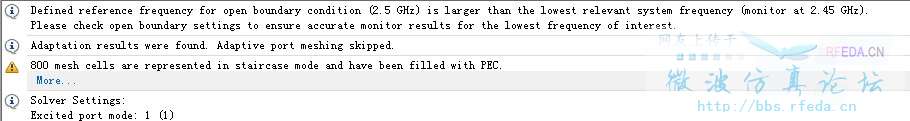

跑的時候出現警告

點擊“More”出現的幫助文檔中這樣解釋：
"xxx" mesh cells are represented in staircase mode and have been filled with PEC/PTC.
"yyy" mesh faces are represented in staircase mode and have been filled with PEC/PTC.
Depending on the chosen hexahedral solver this warning might appear. It means that within a mesh cell or a mesh face a certain geometrical configuration cannot be used to run the solver correctly. Therefore these cells or cell faces are filled with PEC or PTC depending on the chosen problem type. However, in many cases these filled cells do not influence the simulation results significantly. The staircase based cells can be seen in the mesh view.
Solution: Please make sure that the mesh is not too coarse at locations where the staircase based cells appear.
Depending on the chosen problem type, please activate the "Use TST cells" checkbox if provided in the "Mesh Properties - Hexahderal->Specials...->Advanced" dialog box.

我按照Solution的方法，將Use TST cell選中，還是會有警告，自然結果也不可能對了：
所以我就想請教，大家在仿真共形天線的時候有沒有什么要注意的地方，因?yàn)槲以贖FSS中仿真共形天線沒有任何問題，不知道CST中有沒有哪邊設置的有問題

“還是會有警告，自然結果也不可能對了”……

為什么？結果是否正確和是否有警告信息沒有必然的邏輯關系。

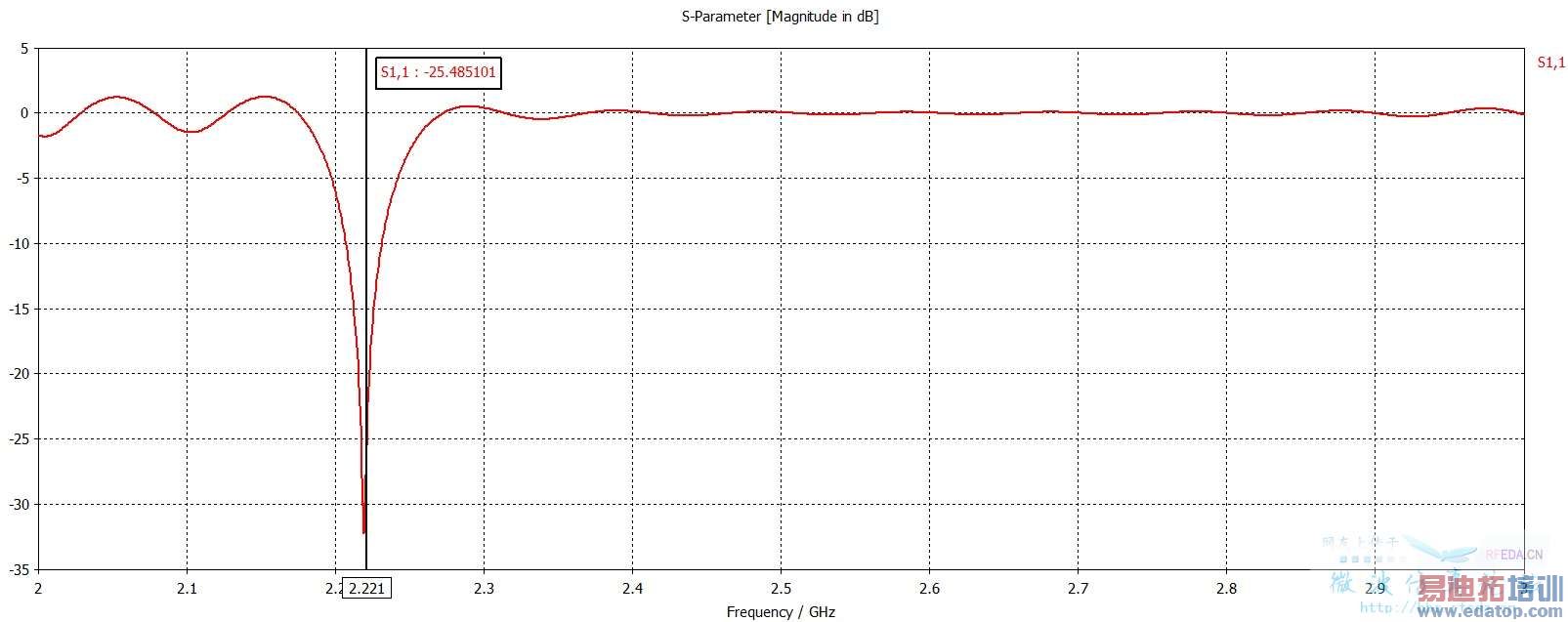

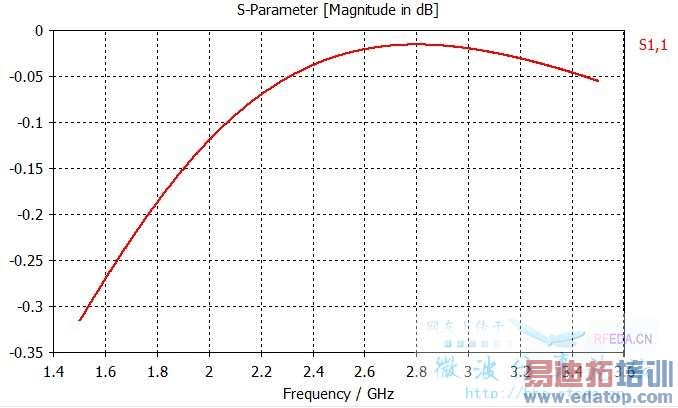

你看跑出來的S11就知道肯定不對了

我知道啊，上面說不會影響結果的，但是問題還是存在啊，解決問題才是王道，你會嗎

并不是所有人隨時都可以看你的文件，如果自己不能描述清楚的話別人就會很難理解你自己的描述。

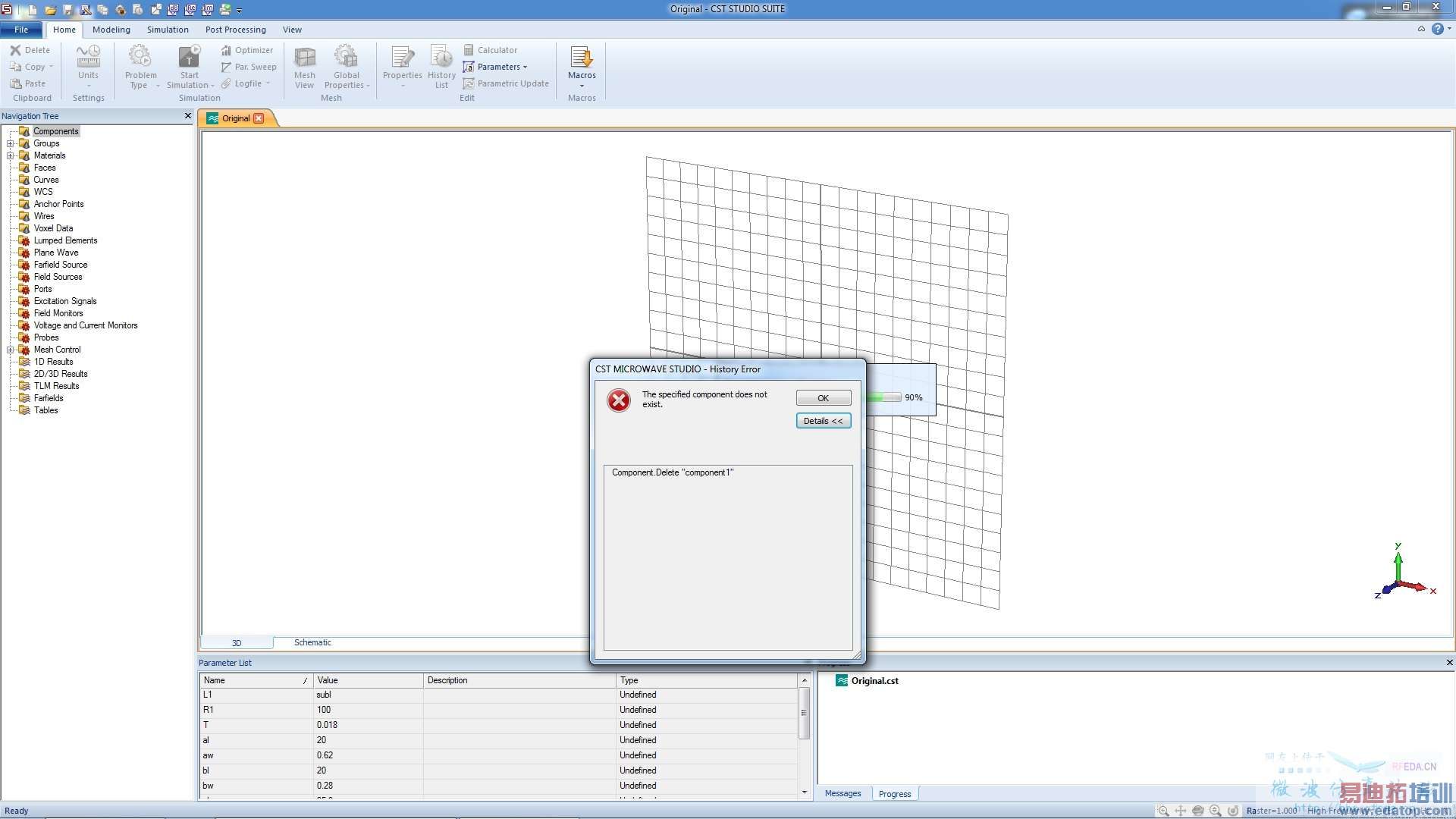

樓主的模型導入的時候就有提示……：

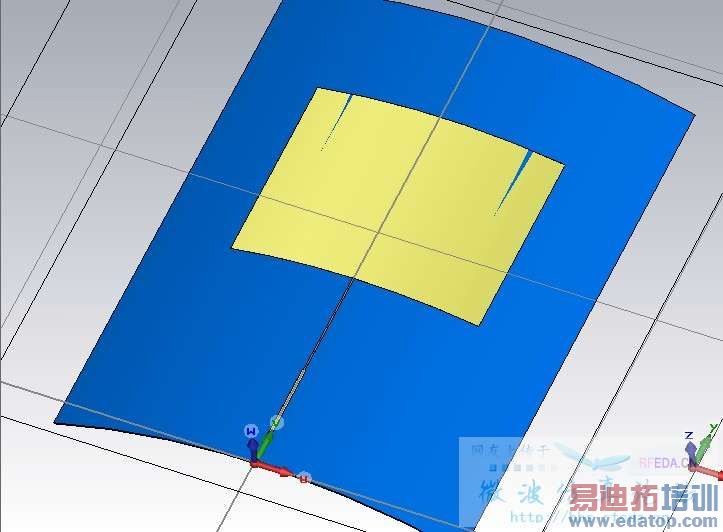

確定之后可以看到模型：

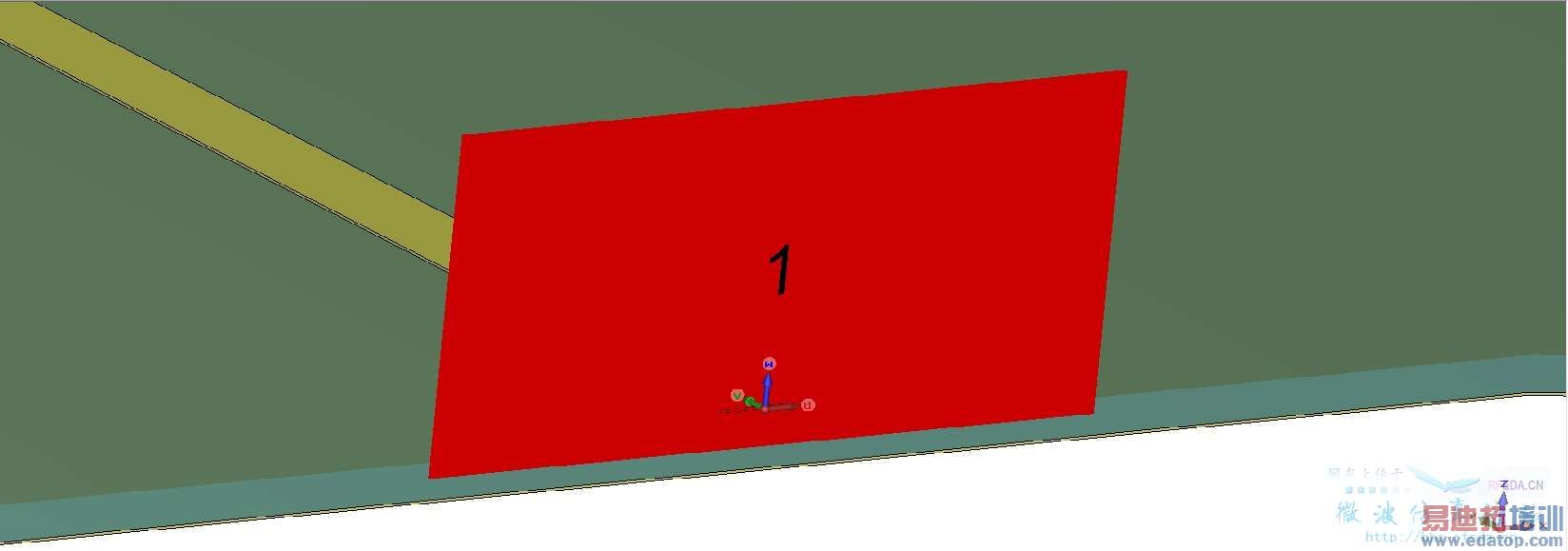

在History list里把“刪除component 1”之后的操作刪除，端口1：

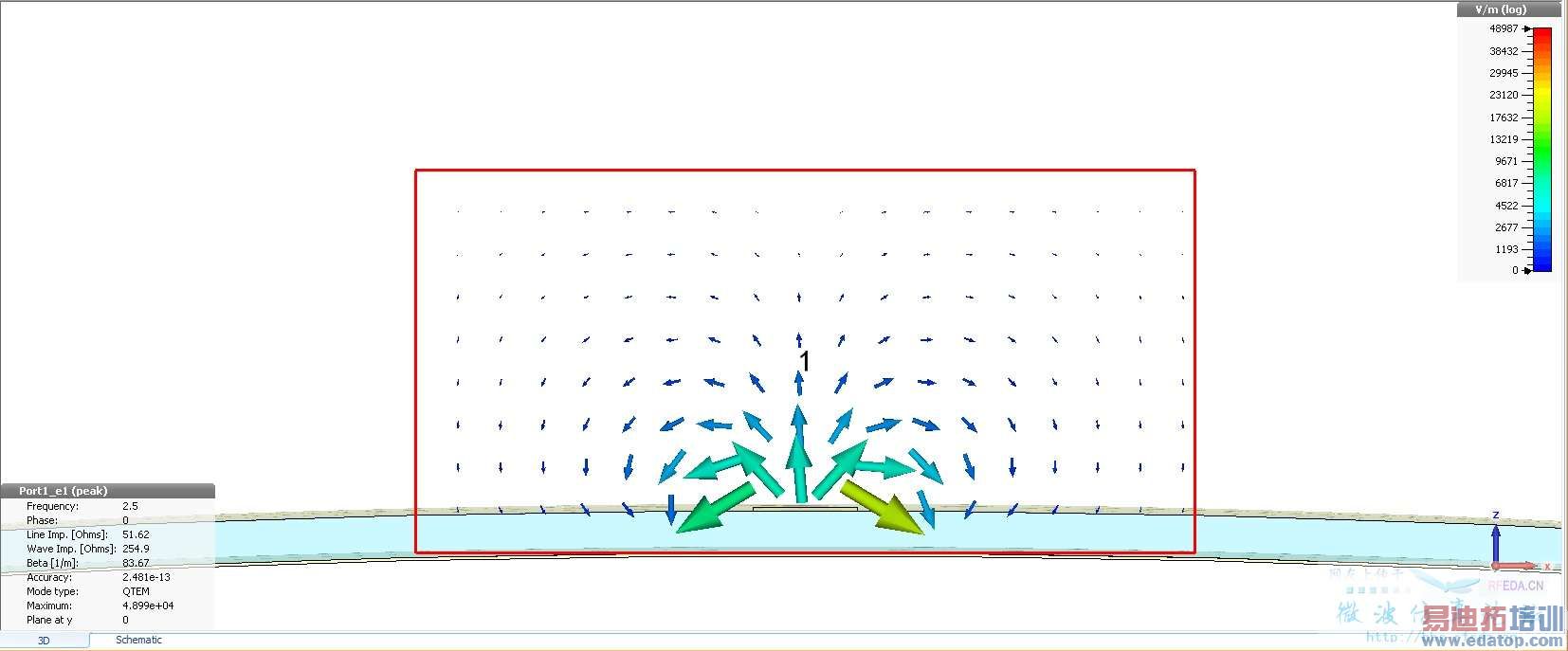

按照樓主的設置運行仿真，端口模式：

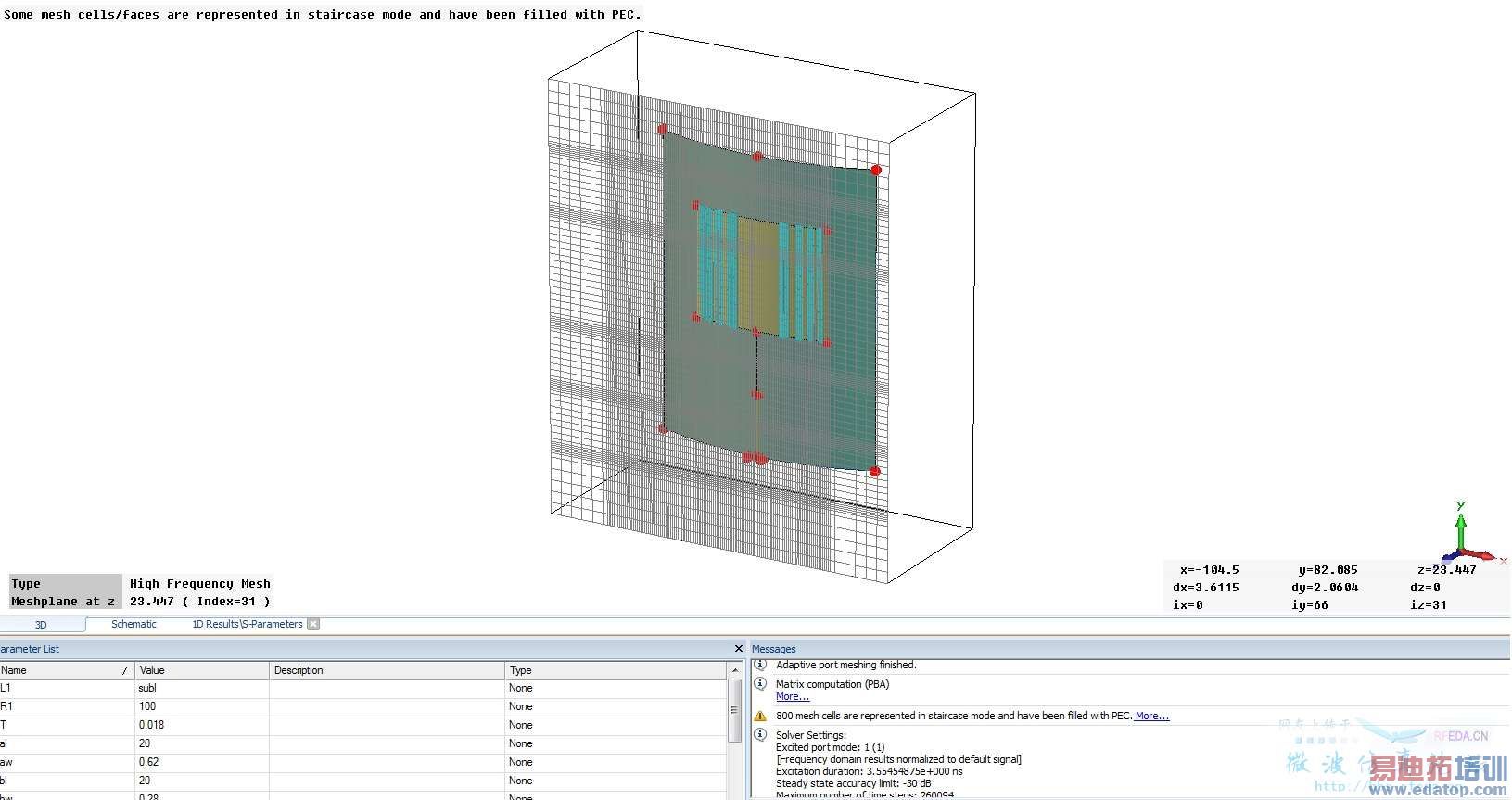

得到的警告信息：

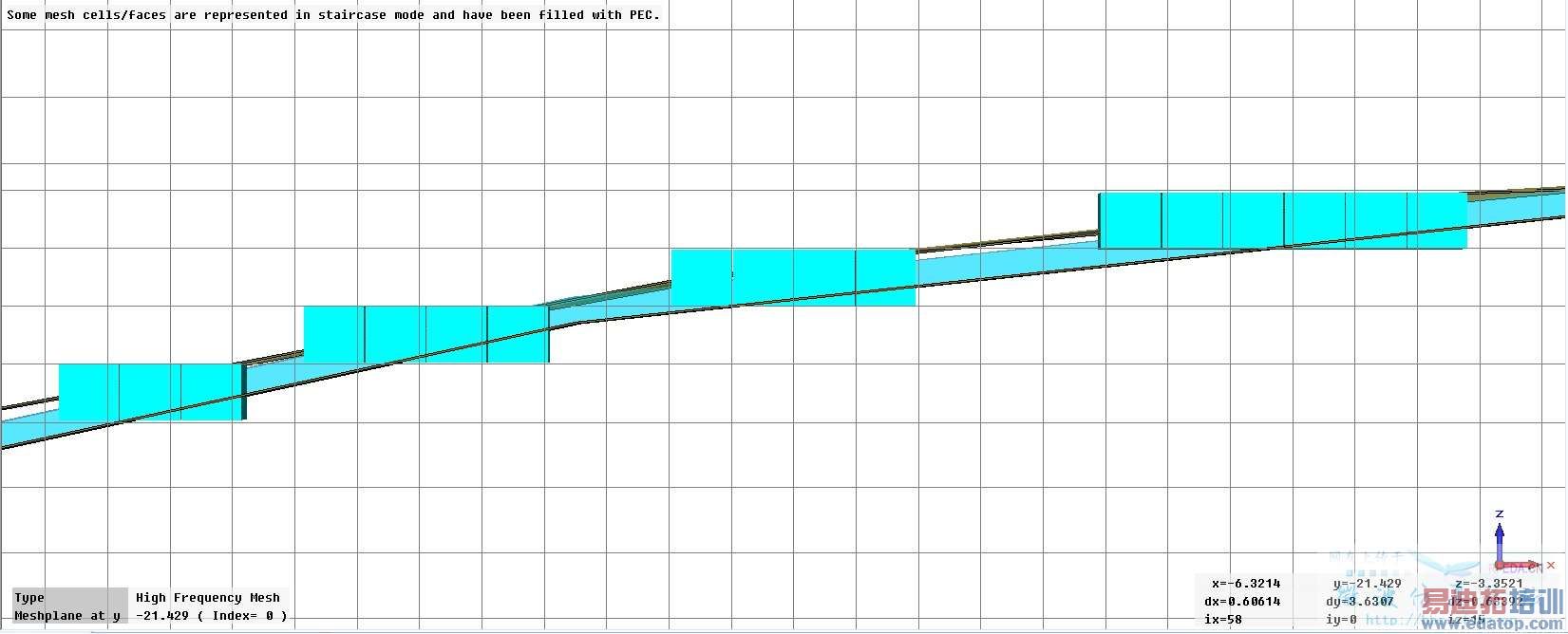

放大staircase的地方，從網格視圖判斷轉換的PEC把天線和地短路了：

這個應該是S參數不正確的真正原因。

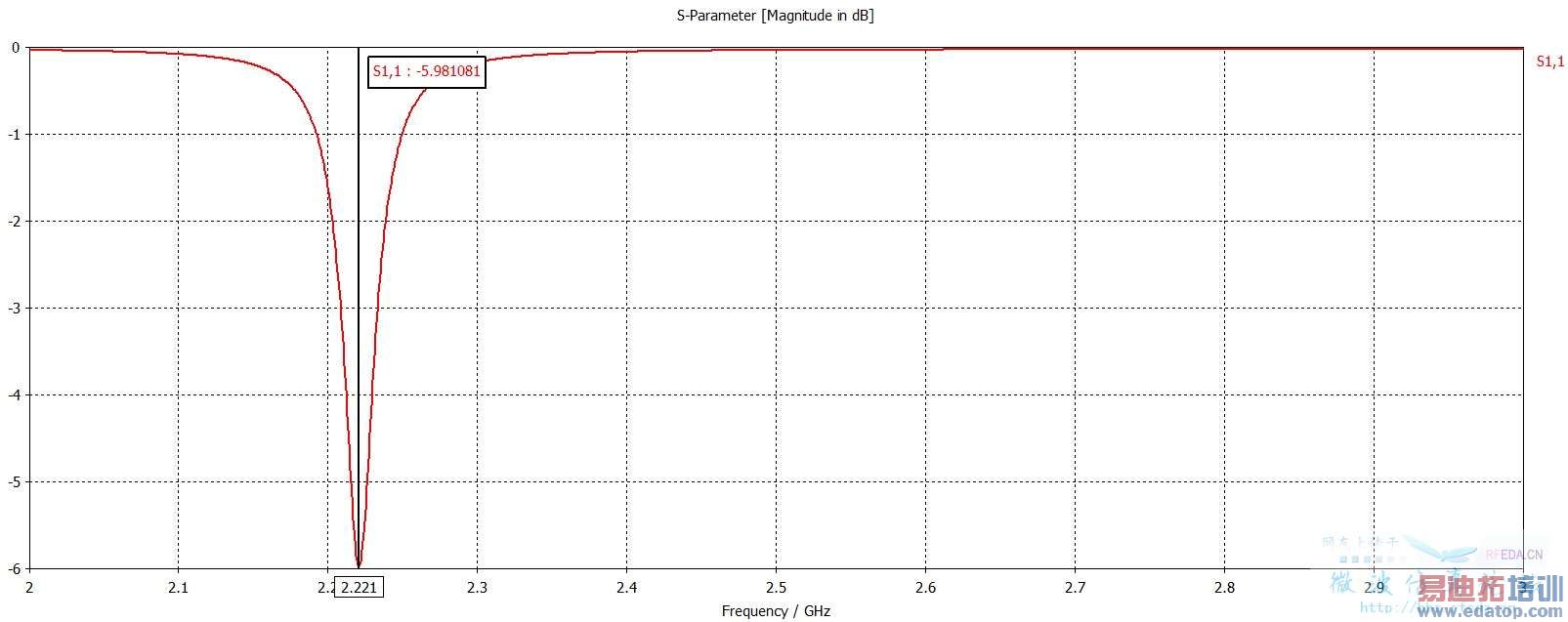

調整一下參數，仿真頻率范圍調整為2-3 GHz，設置YZ面為對稱面，取消所有g(shù)lobal mesh properties的參數。出現staircase的情況絕大多數都是因?yàn)槟Ｐ褪菑澢?曲線/漸變/傾斜結構，對此除了增加網格之外沒有什么其它的辦法。更何況樓主模型里天線結構并沒有貼在substrate上，如果網格不能劃分得非常細致的話一定會出現staircase。

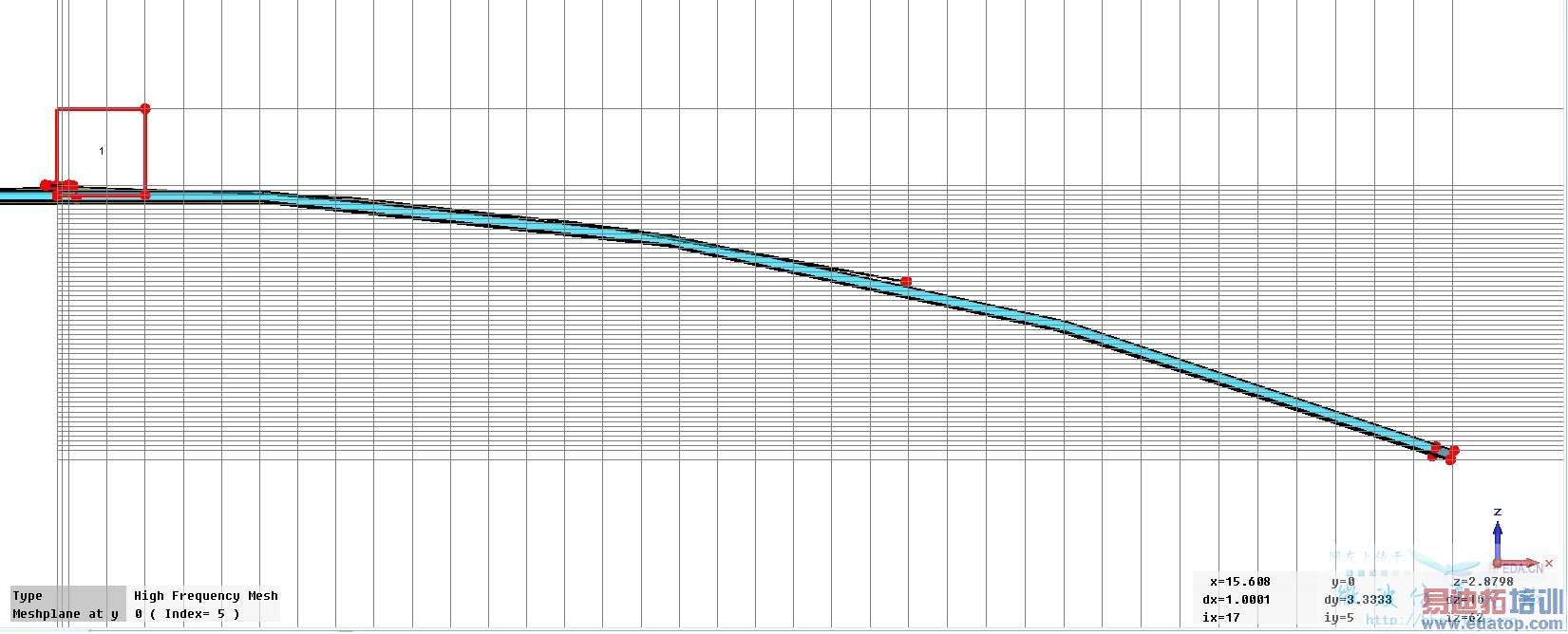

對substrate設置Local mesh properties，z方向間隔為substrate厚度的一半：0.125 mm，x方向可以設置為1 mm。Local mesh properties的參數或許可以設置得更大，沒有嘗試極限最大值可以設置多少。
