CST基礎061-1D結果數據處理

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

1. 提取1D Data

基于仿真結果可以計算新的0D/1D(C)結果，操作命令為：Post-Processing > Tools > Result Templates Tools > General 1D >0D/1D Result from 1D Result。其中不僅包括了查找最大值或積分值等簡單操作，還包括了X、Y軸應用非線性scale函數等高級操作。我們選擇需要的函數計算出結果。

2. 計算1D Data

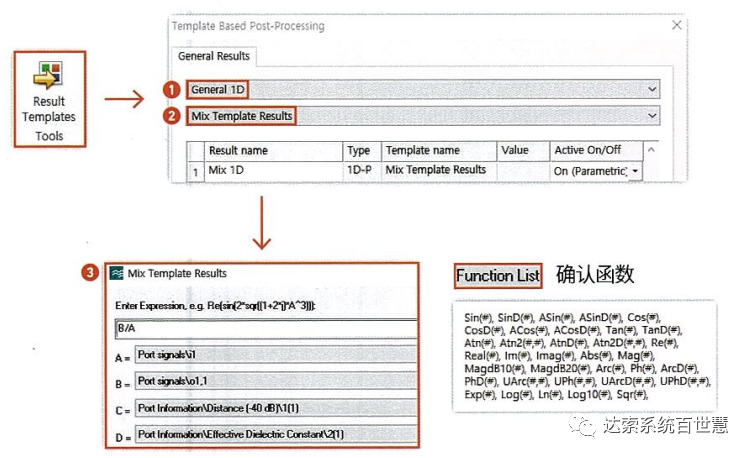

混合模板結果(MixTemplate Result)中可以根據分析目的使用不同的函數，利用Mix Template Result，將多個仿真結果根據需要進行運算，得到混合結果并進行Plot。比如，四則運算(+、-、 x、 /)、Sin、Cos、Exp函數等。具體操作命令：Post-Processing > Tools > Result Templates Tools > General 1D >Mix Template Result。

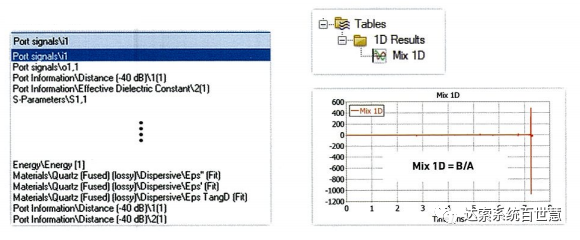

利用仿真分析結果可以得到需要的后處理結果并進行Plot。
