CST基礎060-導出和調用遠場源

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

1. 提取Hybrid仿真所需的遠場源！

Post-Processing > Tools > Result Templates Tools >Farfield and Antenna Properties > Export Farfields As Source

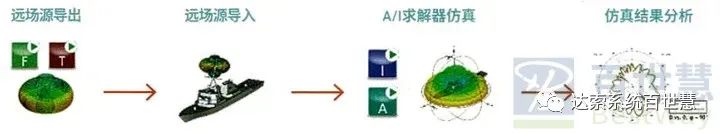

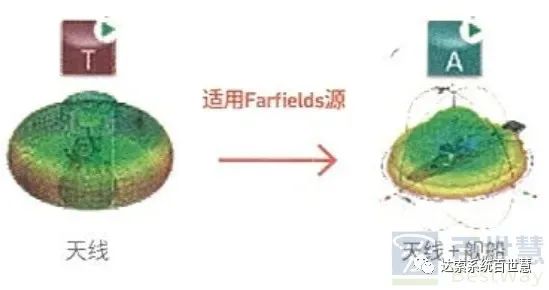

混合求解(Hybrid Simulation)是對安裝在艦船等大型平臺上的天線進行仿真分析時，提取天線的遠場源進行源和平臺之間的耦合仿真。

• Angular resolution in degrees 設置角度調節分辨率；


• Export all farfields 導出Field Monitor中設置的所有遠場：farfield_source_(f=.75)_[1]_.ffs；farfield source_(f=78)_[1]_.ffs；

• Only export farfields with following excit. string 仿真模型中有多個Port時，導出指定Port的遠場：farfield_source_(f=.75)_[2)_.ffs；farfield_source_(f=.78)_[2)_.ffs；

• Export as broadband source 將f=0.75/0.78的遠場結果導出為一個文件：farfield source broadband [1]ffs；

• Storage folder ”Project/Export/Farfields 在指定路徑中保存遠場

• Keep parametric exported ffs files 將Parameter保存為TEXT文件

Use Postfix for filename 文件名中使用自定義的后綴(Postfix)，此示例中使用的后綴為FileName

2. 調用Hybrid仿真分析所需的Farfields源！

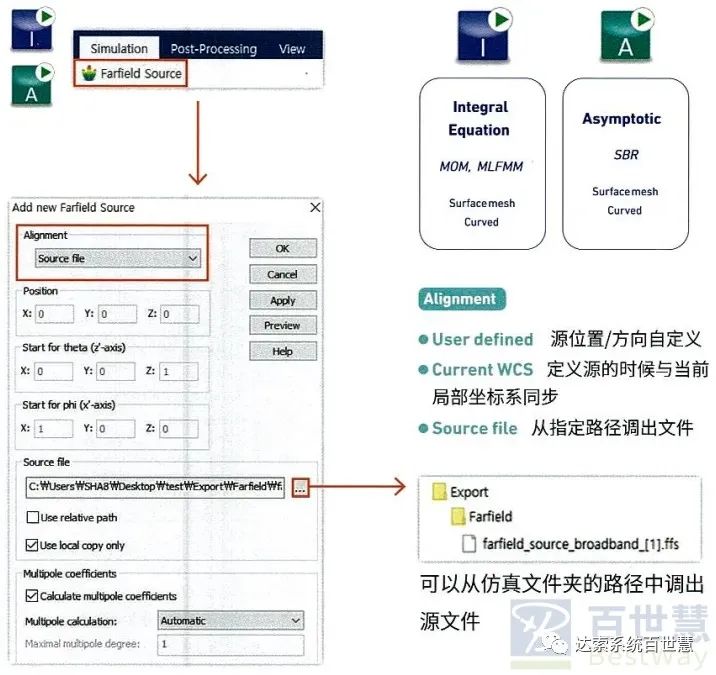

Simulation > Sources and Loads > Farfield Source

I-Solver或A-Solver中可以使用提取的遠場源。
