CST基礎025-Bend彎折貼敷操作

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

通過CST中的Bending功能，可以將薄片彎折(Bending)到其他Model上，但前提條件是兩者要相切。尤其是存在Multi Layer組成的Model時，通過Bend Layer Stackup功能可以一次性完成多層結構的Bending，有助于各種模型的Bending操作。具體操作命令為：

Modeling > Tools > Bend Tools > Bend Shape

Modeling > Tools > Bend Tools > Bend Layer Stackup

單曲彎曲：對一個薄片進行彎折時，需要確保薄片與其下方的圓柱形物體相切，再進行Bending操作。

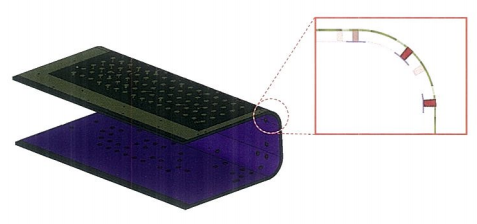

多層彎曲：對Multi Layer進行彎折時，可以一次性完成對所有Layer的Bending操作。當然，也可以逐一對每層進行彎折，若使用Bend Layer Stackup功能，不僅有助于提高效率，還可以對準所有Layer的末端長度進行Bending。同樣，也需要先確保多層結構與基臺相切。

使用虛擬的圓柱體來彎折模型操作：Modeling > Tools > Bend Tools > Cylindrical Bend。

在Cylinder上進行物體的彎折時，可以使用虛擬的Cylinder形態。使用虛擬的Cylinder時，需要Bending的圖形面之上對齊(Align)U/V/W局部坐標。(此時，W軸設定為Model的垂直方向，U軸設定為彎折的方向。)

軸設置完成后，選中需要進行彎折的物體，再激活Cylindrical Bend。

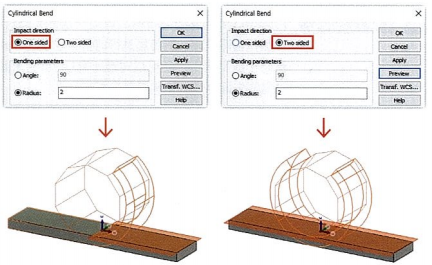

Radius對應的是彎折基于的虛擬圓柱體半徑，可以選擇One sided或Two sided對物體的一面或兩面進行Bending。
