CST仿真如何在參數掃描任務中嵌套優化和S參數任務

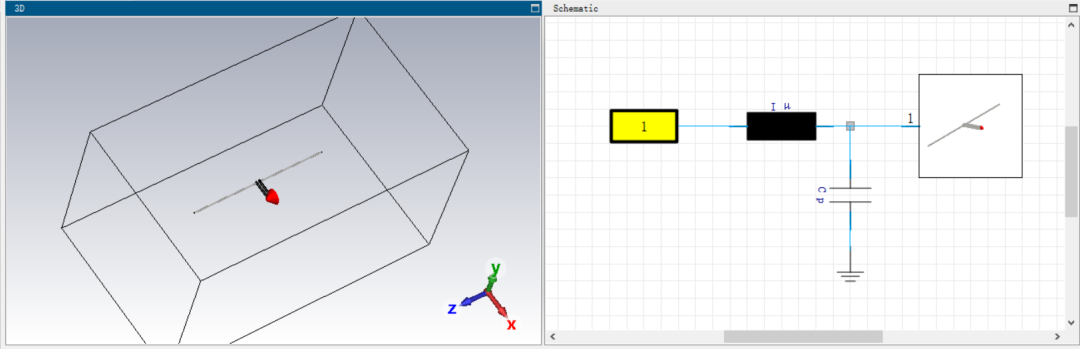

在之前的公眾號：參數掃描在3D和Schematic中的應用，我們討論了在3D和Schematic定義參數掃描的差異。

我們希望在參數掃描任務下嵌套優化和S參數任務，因此需要在Schematic而非3D中定義參數掃描任務。設置方法如下：

• 在Schematic的導航樹下新建一個參數掃描任務。

• 在參數掃描任務下嵌套優化任務。

• 在優化任務下嵌套S參數任務，用于定義優化目標。

• 在參數掃描任務下嵌套S參數任務。

下面，我們將介紹各個步驟的設置方法和背后的原因：

1、在導航樹下新建一個參數掃描任務

這里有一個有趣的問題：為什么要在導航樹中定義掃參任務，而不是直接點擊Home功能欄下的Par.Sweep圖標呢？

其實原因很簡單，在導航樹中定義掃參任務更方便進行任務嵌套。

在導航樹中定義掃參任務

點擊Par.Sweep圖標執行掃參任務

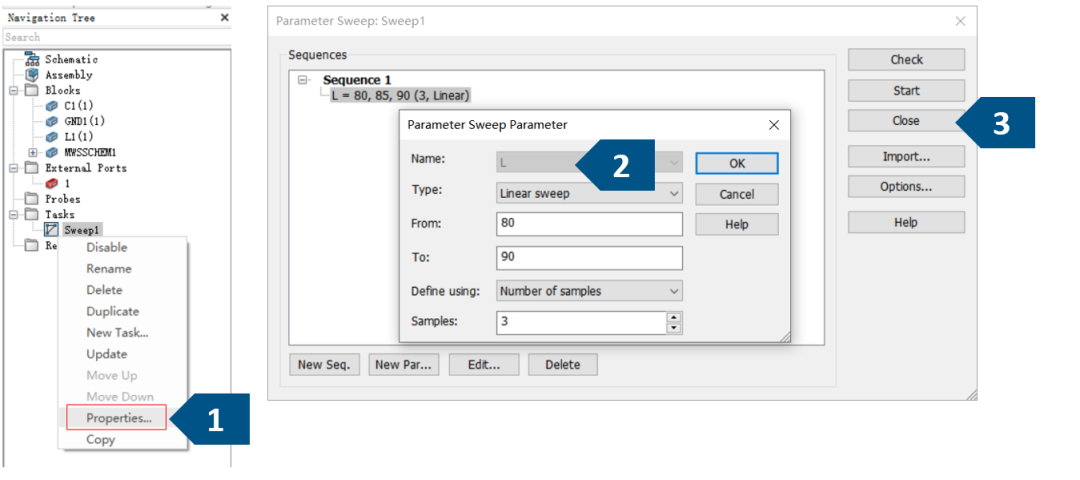

參考下圖定義掃參任務的屬性，即對偶極子的臂長L進行參數掃描,注意：先不要運行掃參任務，點擊Close關閉窗口。

定義掃參任務的屬性

2、在參數掃描任務下嵌套優化任務。

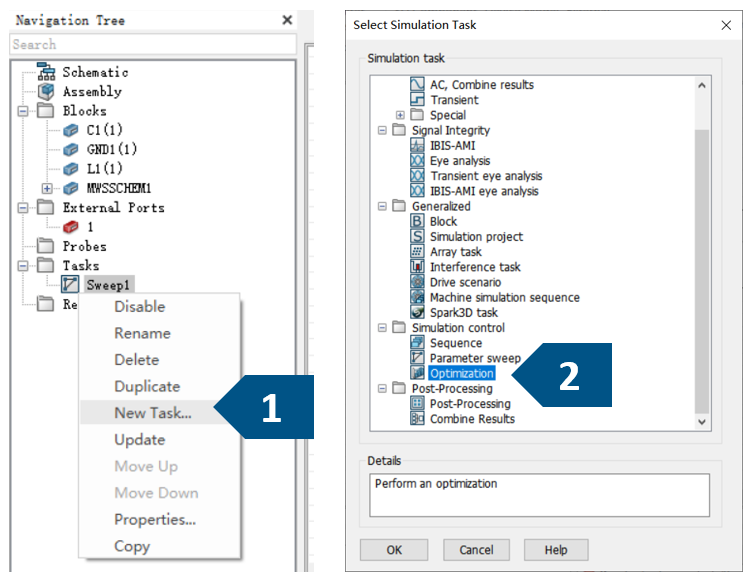

在導航樹下展開Sweep1的右鍵菜單，新建一個優化任務。

此時，我們如果展開優化任務的屬性去定義優化目標，會發現無法基于S參數定義定義優化目標。因此，我們需要在優化任務下嵌套一個S參數任務。

3、在優化任務下嵌套一個S參數任務。

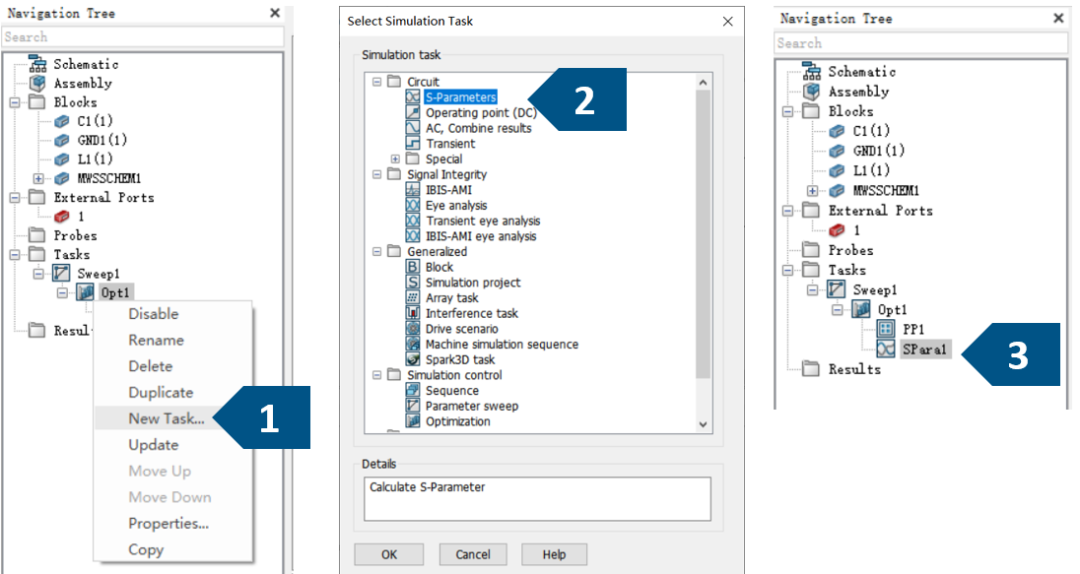

在導航樹下展開Opt1的右鍵菜單，新建一個S參數任務。

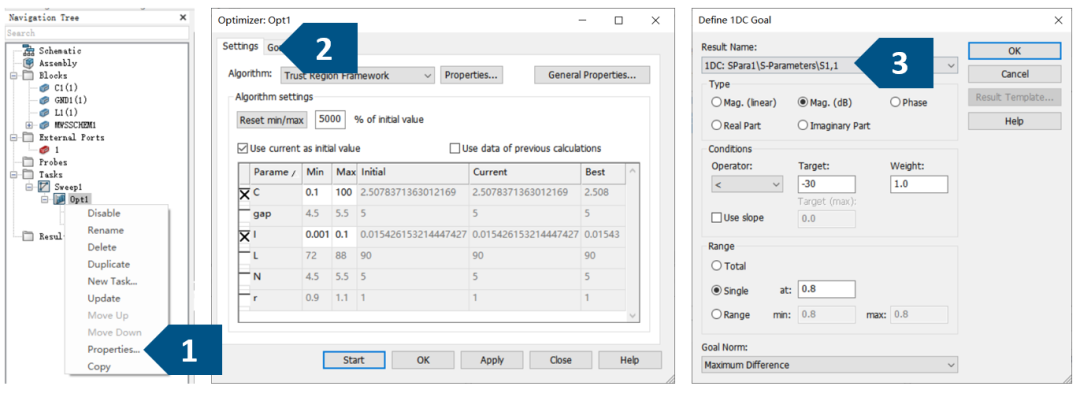

此時，展開優化任務的屬性去定義優化任務,優化變量是匹配的電路的電容、電感值；優化目標是S11在0.8Ghz頻點小于-30dB。

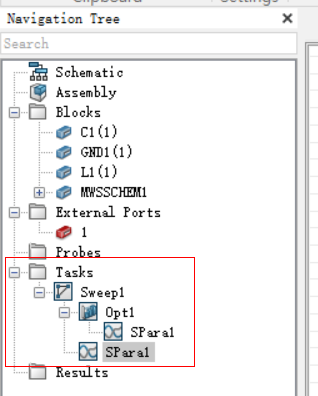

4、在參數掃描任務下嵌套S參數任務。

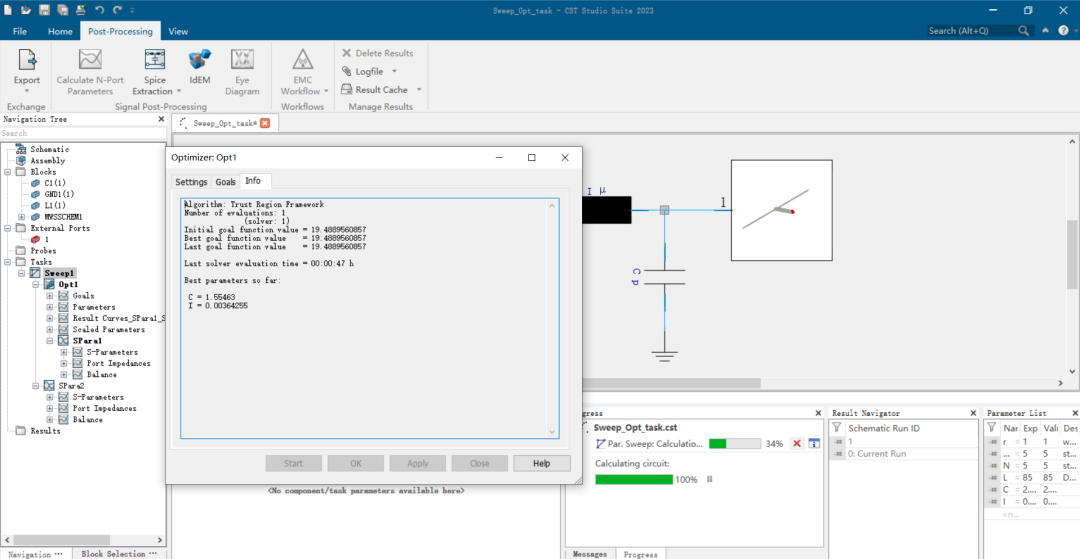

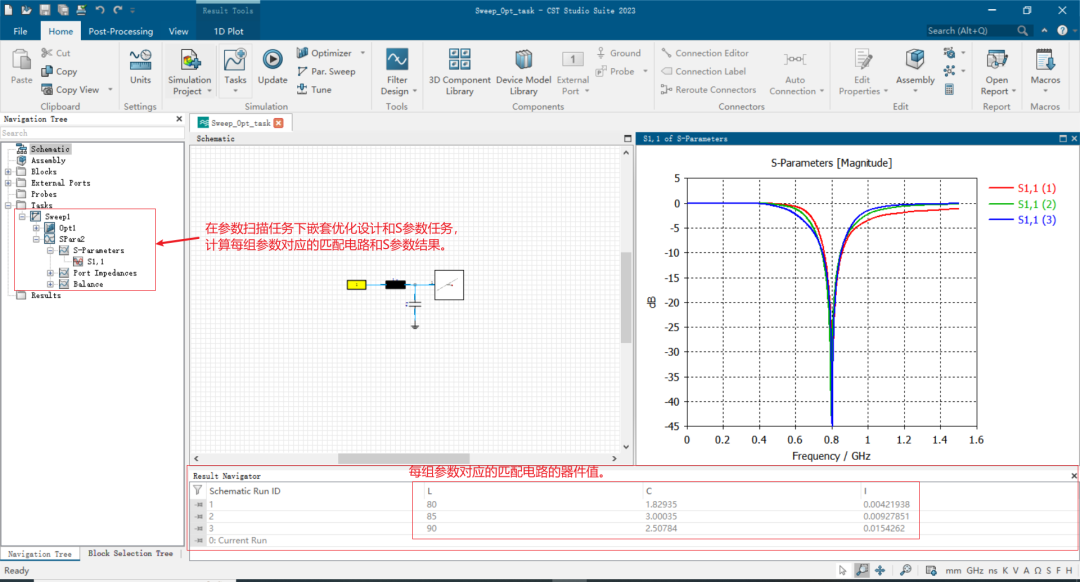

最后，在參數掃描任務下再嵌套一個S參數任務，用于記錄偶極子天線不同臂長時，優化得到的S參數結果。設置完成后，展開Sweep1的右鍵菜單，點擊update運行優化任務。

通過這種任務嵌套的方式，我們可以更靈活地利用軟件強大的功能優化我們的產品。
