關于CST的s參數
來源：edatop
更新時間：2024-08-31
閱讀：
就像這兩個，上面一個仿真時source type選的是selection，而下面一個選的是all port。它們有什么區別啊?要是看端口反射的話應該看哪個啊?
selection表示用選中的端口激勵，
all port表示用所有端口激勵。
你看端口反射要明確是看哪個端口。
反射看S11即可。
那它們為啥有這么大的差別?
圖和描述不搭。

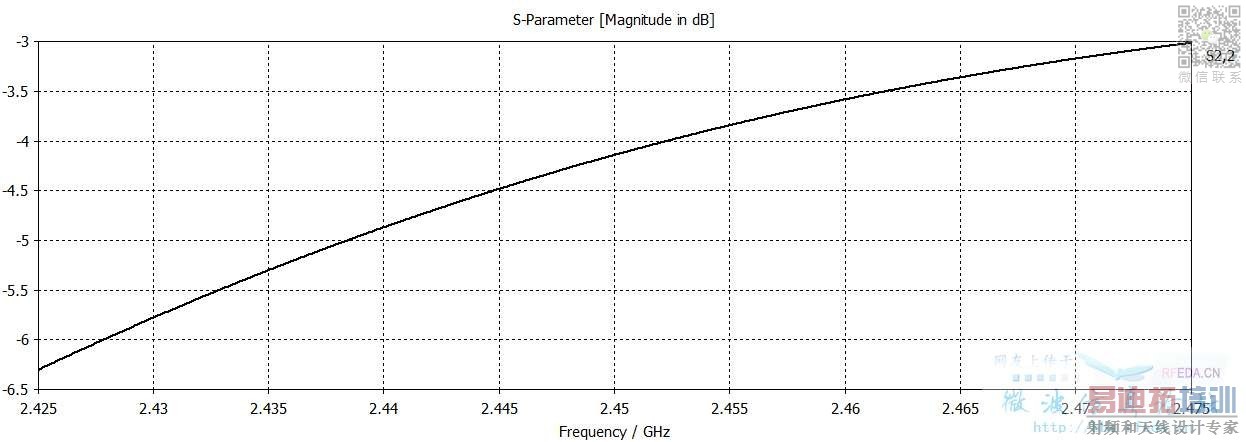

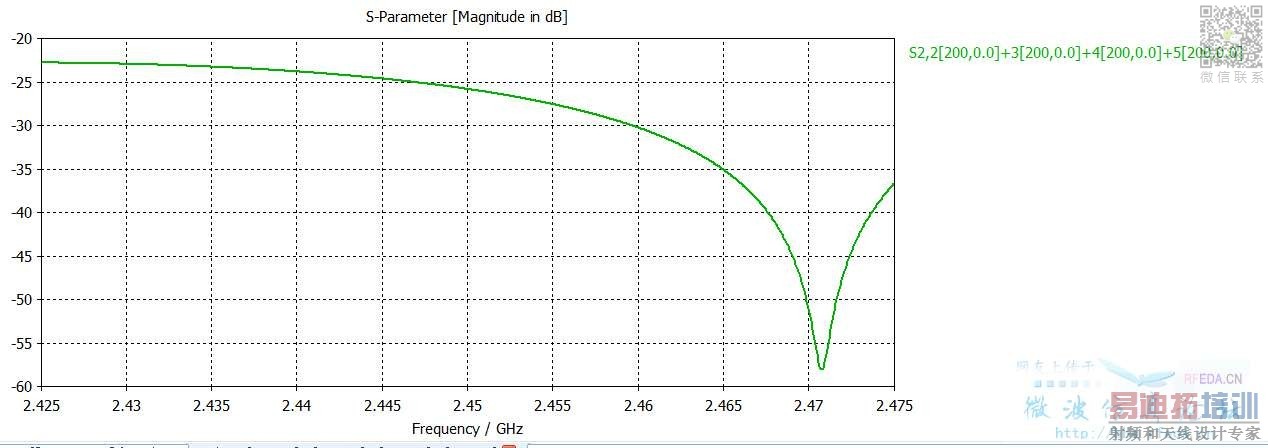

第一個圖是simultaneous excitations，端口2、3、4、5同時激勵的條件下端口2的響應。第二個圖只是端口2激勵下端口2的反射系數。
CST MWS幫助文件《Reference and Normalizing》。
如果不了解仿真原理，請先閱讀CST文檔《CST MICROWAVE STUDIO - Work Flow and Solver Overview》。
你用一個端口激勵和用幾個端口一起激勵，那能一樣嗎?
