CST MWS怎么減小模型的網格數
我想將模型的網格數量控制在100萬個以下，本來是想先將全局的網格設置很小，然后再進行局部網格加密來實現的。但是全局網格已經設置如下圖，網格數就已經500w個了，不知道怎樣才能將模型的網格數控制在100w個以下？謝謝！
在CST2011中，因為全部用自動網格劃分，網格數太多，因此想用局部網格劃分的方法。我現在的做法是先用自動網格劃分，然后對某些物體用局部網格劃分使其網格加密，某些物體用局部網格使其網格加粗。這兩者是不是都可以用local mesh來實現？要local mesh生效的話，是不是要再global mesh property 中將 use subgrid選項選上，不選上就無法實現局部劃分？謝謝！
子網格技術和local mesh有什么區別啊，這兩者？
兩個不太一樣 從使用的頻率上來講 一般子網格很少用 local mesh 倒是經常會用

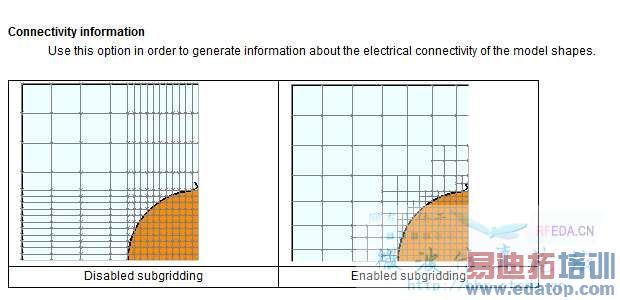

子網格的示意圖如下：
意思肯定一看就懂
local mesh很好理解，就是想對模型中比較細小的部分獲得精確的仿真結果
但是直接加Global mesh的話 網格規模又很大，這個時候就用local mesh
雖然網格的劃分有一定的技巧，但是網格如果太稀疏的話，可能會漏掉模型中關鍵的部分。
這個沒一個固定的標準，要示實際情況而定
方便的話請上傳你的模型
謝謝你的回答！我已經上傳模型了啊！
看這兩個圖 ，用子網格的話，網格數會減少很多啊！
但是很多帖子都說用子網格的話，仿真會不穩定。
子網格的話 產生的 相鄰Yee網格 尺寸相差巨大，雖然網格數會小很多，但是矩陣數據交換的速度也會慢很多，仿真時間不一定會有效減少。總之切記慎用子網格
給你打個形象點的比方，用磚頭砌一個不規則形狀的墻，最省料的方法雖然是用不同形狀大小的磚來砌墻，但是這樣的話 你采購也會很麻煩，費的事兒不一定比我一次性采購很多大小一樣但很細小的磚頭來的方便
確實可能會有這個問題，但最主要的還是一個時間的問題
