作者 | Zhou Ming

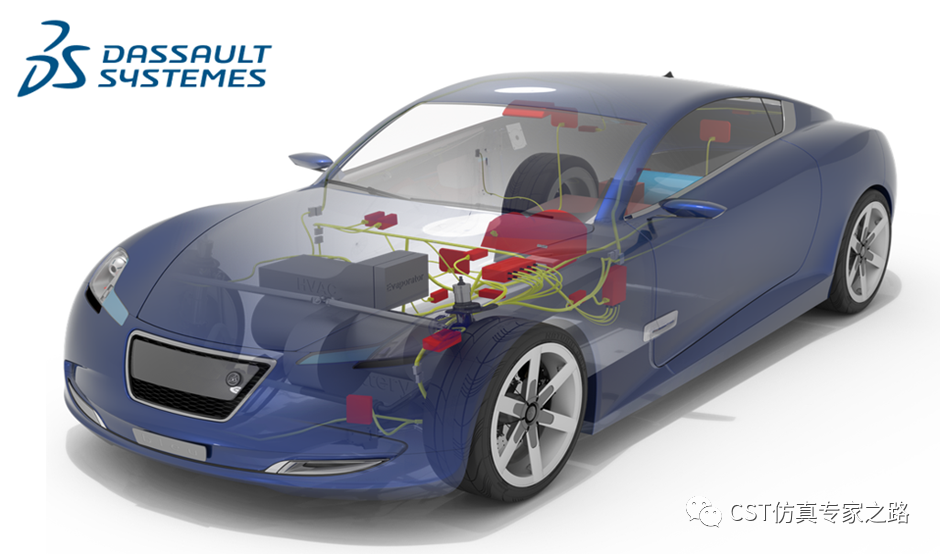

在電動汽車的設計過程中，整車線束作為實現車輛功能的主要連接載體，支撐了動力、供電、信號傳輸、自動駕駛、安全監測等多方面功能的實現。工程師在設計過程中，也要同時兼顧多方面的需求，包括電氣性能、安全可靠性、熱設計、布置走向、EMC防護、電磁屏蔽、成本、生產等。從EMC方面來看，電動汽車中的電機控制器、OBC、DCDC等高壓模塊是最主要的干擾源之一，易受影響的子系統包括高級駕駛輔助（ADAS）系統 、導航系統、多媒體系統、FCM碰撞預警系統以及其他低壓類控制信號。

傳統的汽車以車身結構、造型為主，再添加各功能部件的設計流程，完全不能適應電動化的需求。汽車電動化的設計流程離不開電磁仿真，小到一個汽車鑰匙，大到整車級EMC問題分析，達索Simulia CST都能提供完備的電磁仿真解決方案。

CST電汽車線束全流程的電磁仿真方案包括：cable模型創建、cable特征阻抗、S參數仿真、傳輸特性分析、耦合仿真、屏效仿真以及其他EMC問題仿真。接下來我想通過一個真實的案例來詳細介紹CST的整車線束電磁仿真方案。

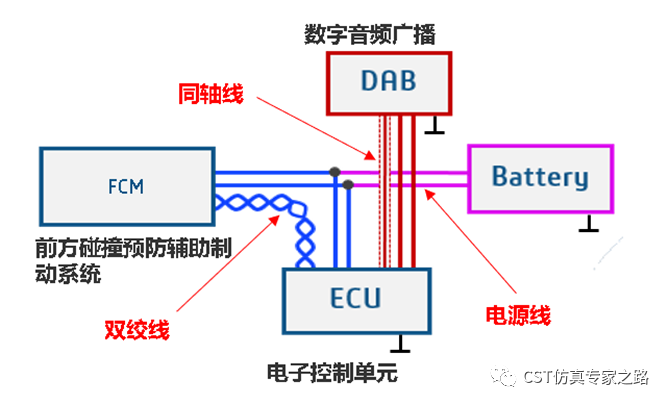

上圖是該仿真的系統框圖，包括了電池、DAB、FCM、ECU4個子模塊。噪聲源頭來自DCDC電源線，受擾的是DAB的同軸線和FCM的雙絞線。首先是要完成cable模型的創建，可以借助達索CATIA創建整車及cable模型，通過達索3DE平臺直接導入CST，這個過程非常自動化。

cable模型創建（視頻）

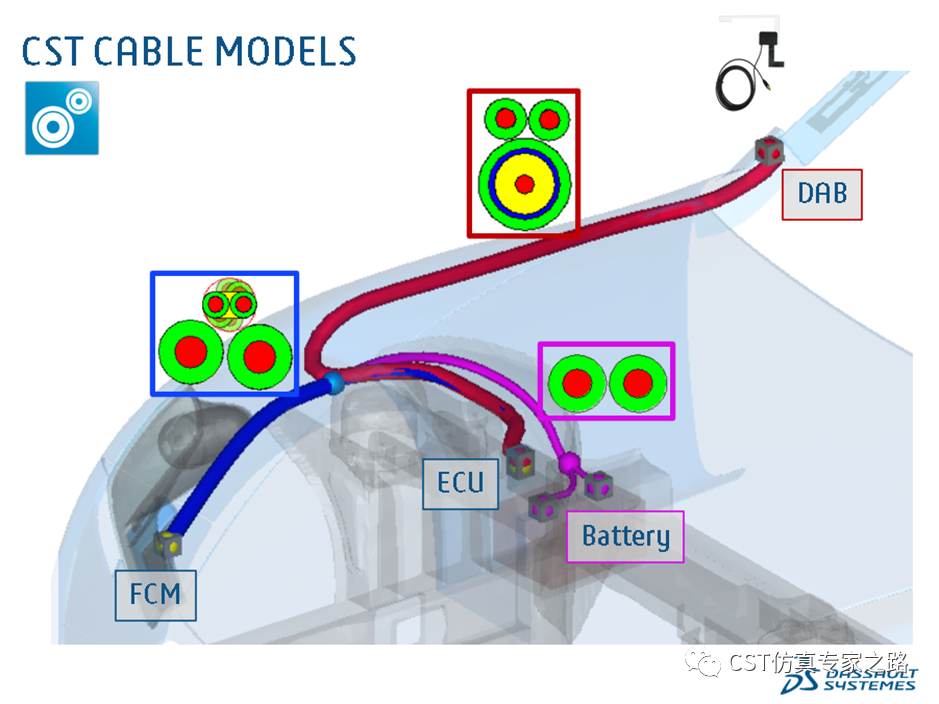

上圖是我們根據實際走線情況創建的CST仿真模型，通過CST Cable Studio可以對每一段走線的類型、材料、間距等信息進行定義。

cable特征阻抗仿真

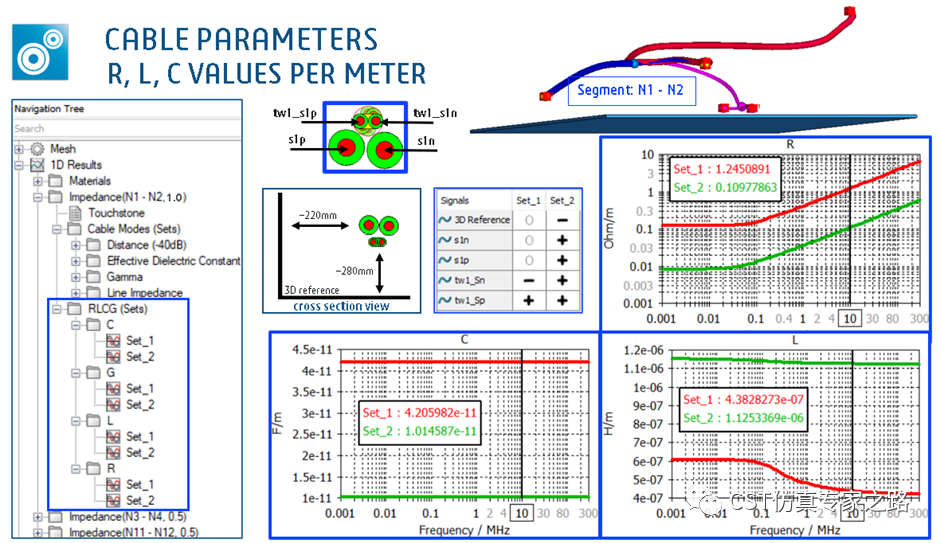

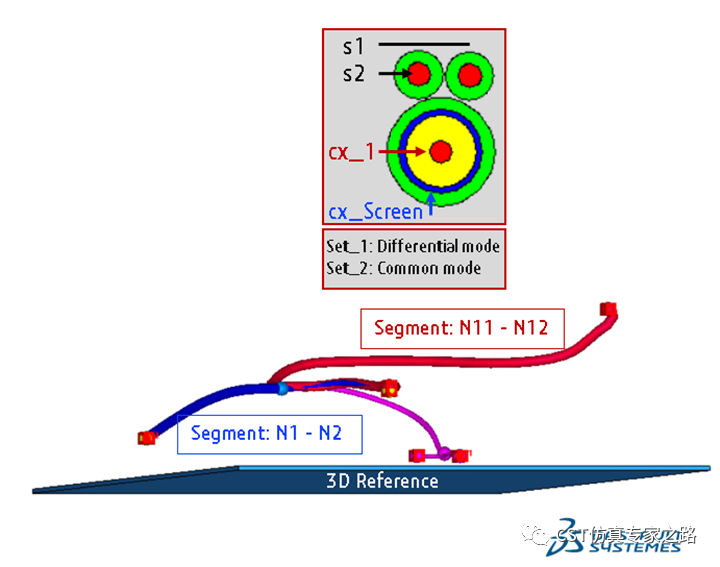

接下來我們來仿真cable的差共模特征阻抗。以紅色N11-N12這段線束為例，這段走線包含了兩種類型的走線，分別是同軸線和電源線。通過軟件自帶的Impedance Calculator功能，可以很方便的計算出同軸線的差模特征阻抗是45.83歐，線束對結構件的共模特征阻抗為269.3歐。
