CST 眼圖仿真實例（上）- 生成眼圖的兩種方法
本期介紹如何在CST中的進行眼圖仿真?？紤]到眼圖是一個很大的話題為防止太監了，所以嘗試分成幾個部分來講，可能是上中下三集。

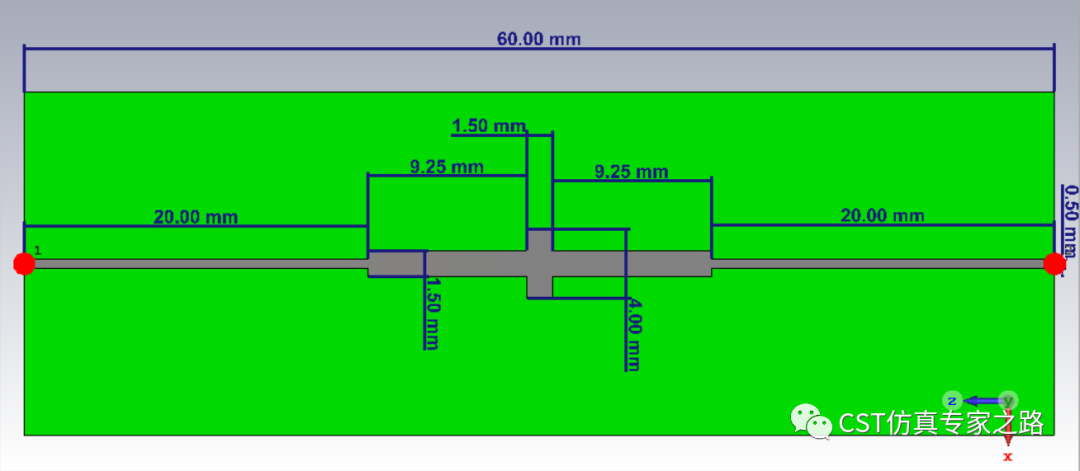

為了達到能快速演示功能的目的，第一集我們用一個簡單的微帶線走線作為通道仿真的模型。這個模型我們在之前的TDR中有介紹過建模的過程“CST TDR時域仿真實例”。在對模型另一端的器件也改成端口后，我們得到如下的通道模型（單端走線）如下圖所示：
下面我們用幾個步驟歸納一下這種通道的眼圖仿真的步驟：
Step1: 仿真S參數得到頻率響應

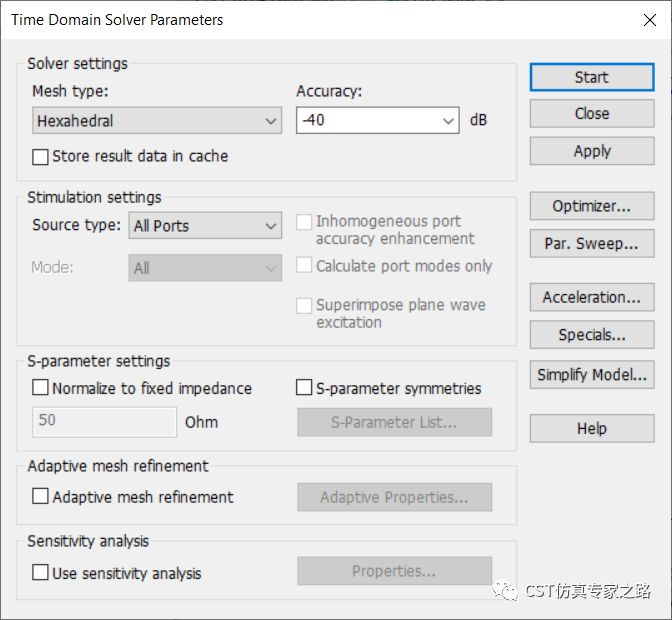

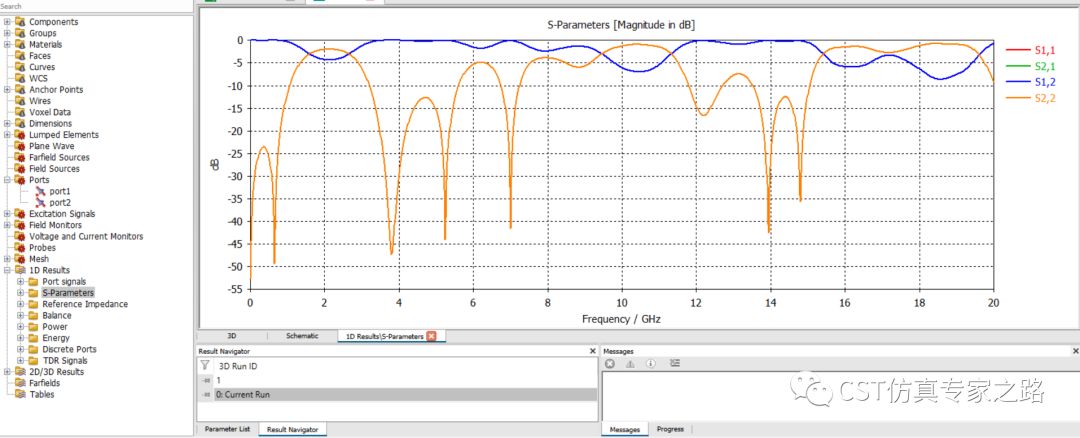

在本例中只要開始仿真即可得到3D下的S參數結果如下圖位置所示：
Step2: 切換到原理圖Schematic頁面

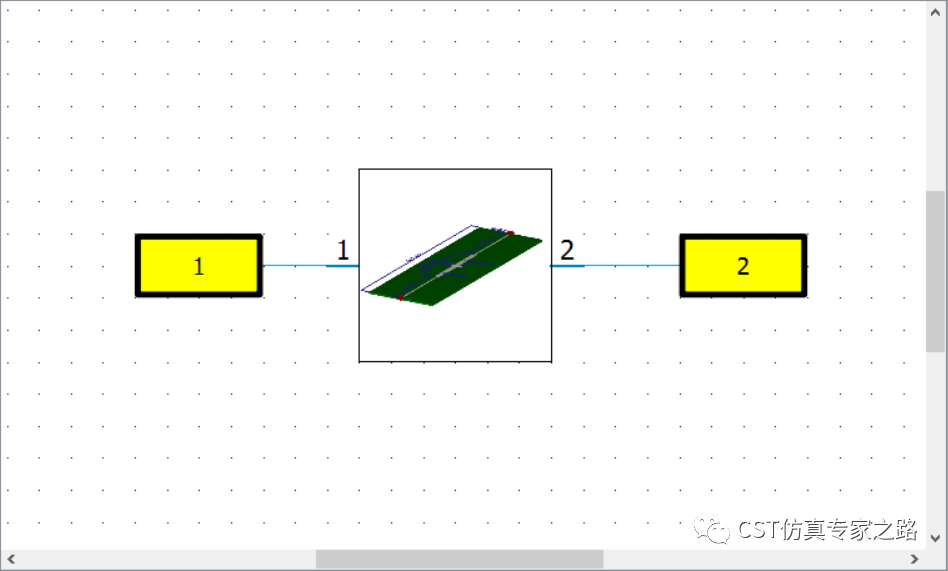

我們添加兩個端口如下圖所示：當然如果加以變化也一樣適用其他的傳輸通道類型，見FAQ 007：如何將單端轉換為差模共模。

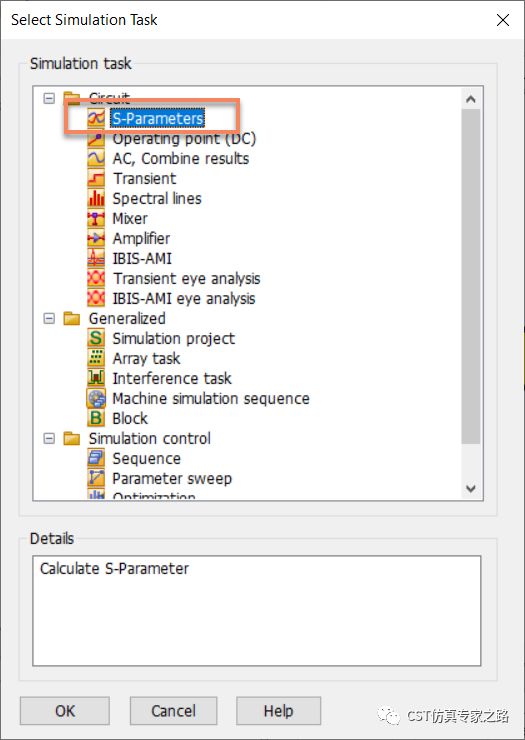

這時候我們可以創建一個S-parameter的任務如下圖所示：
點擊創建的S-para1圖標如下圖所示：

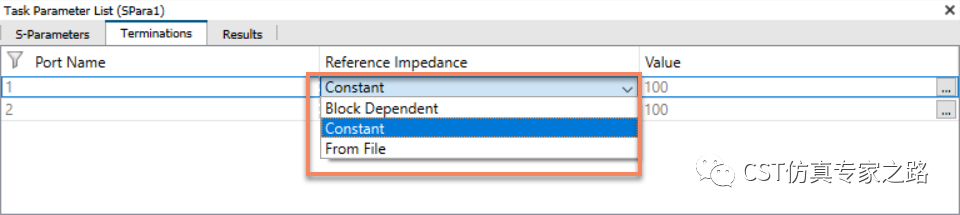

然后在左下角的Task Parameter List(Spara1)表格里選擇，Termination，可以改動端口阻抗（Renormalize）,例如把兩個端口都改成100歐姆，如下圖所示。

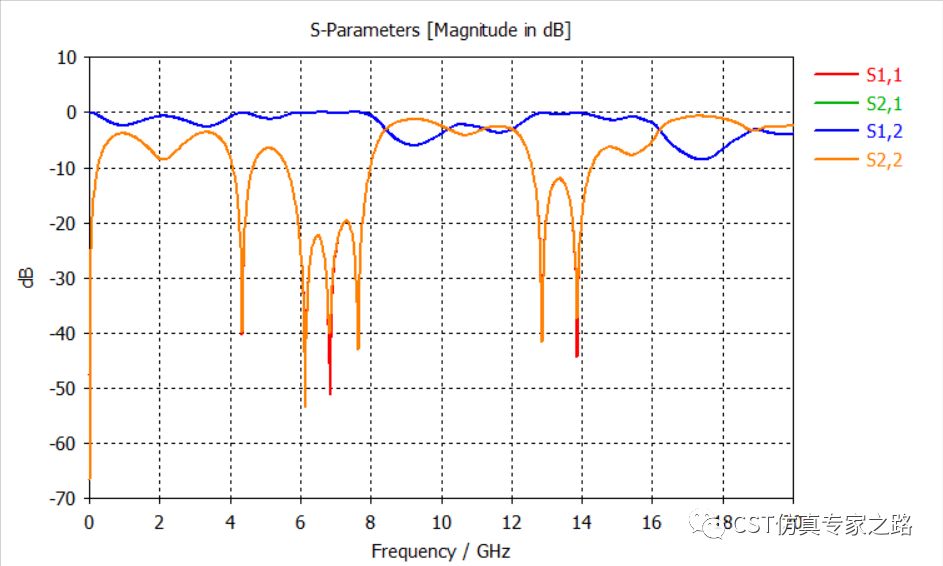

這時候是屬于基于場仿真的結果進行的路仿真，通常幾秒鐘就可以完成，對于這個微帶線的S參數如下圖所示：
Step3: 眼圖工具

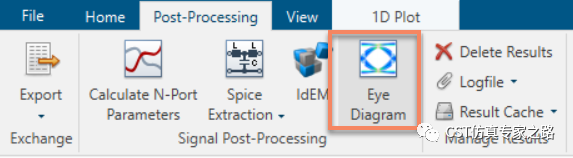

如果用S參數生成眼圖只要選擇相應的通道，并且知道上下延的時間即可，如下圖所示：

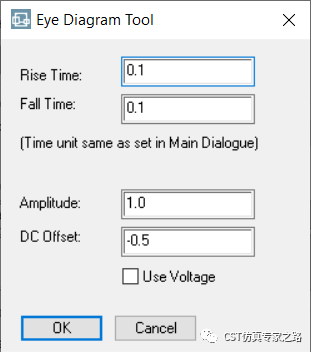

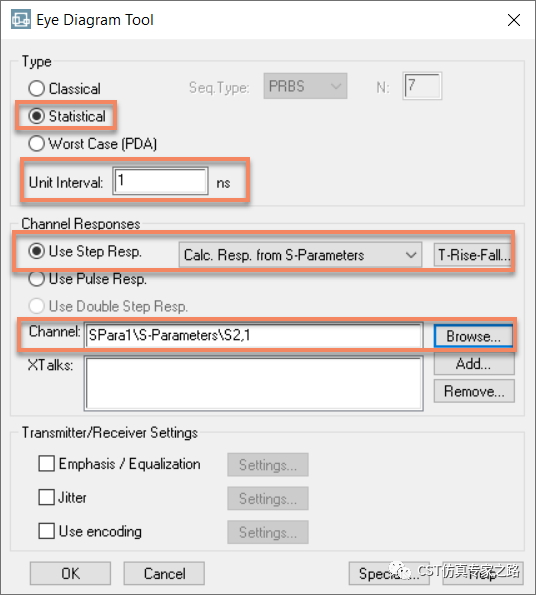

假設我們仿真的信號位寬Bit Length: 1ns（1/1GBps 比特率），如果已知上下升延0.1ns，選擇Calc.Resp.from S-parameter，并且選擇S2,1這個通道，如下圖所示：

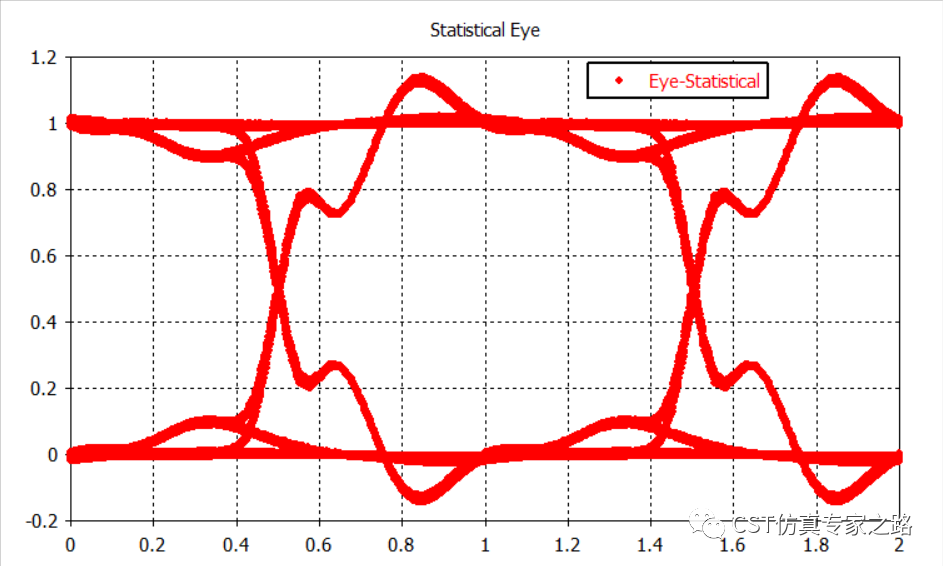

點擊OK后，會生成一個類似后處理的模板（Post-processing),Update那個PP1的模塊，就可以得到眼圖的結果如下所示：
重點推薦方法2——通過信號響應生成

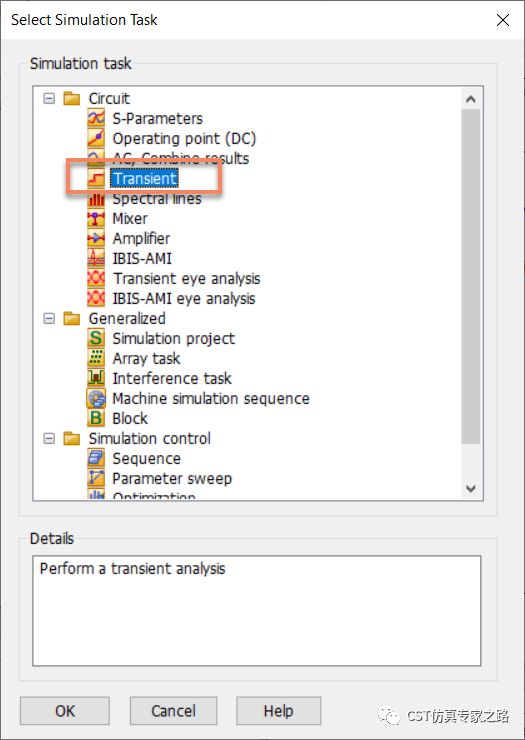

如果用階躍信號生成眼圖，需要創建一個瞬態任務Trasient task，如下圖所示：

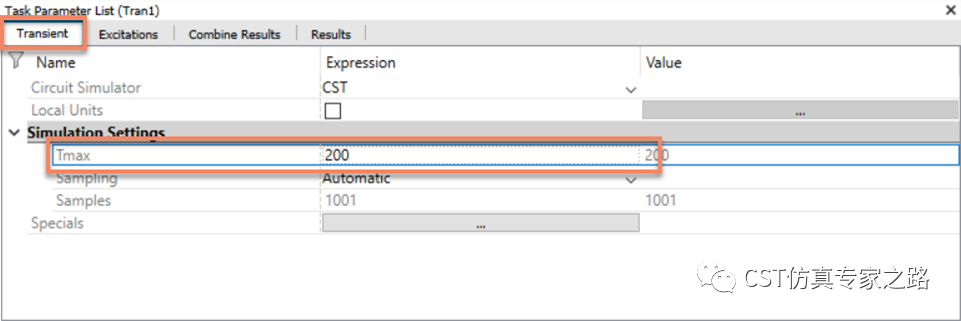

設置仿真總時長200ns，如下圖所示：

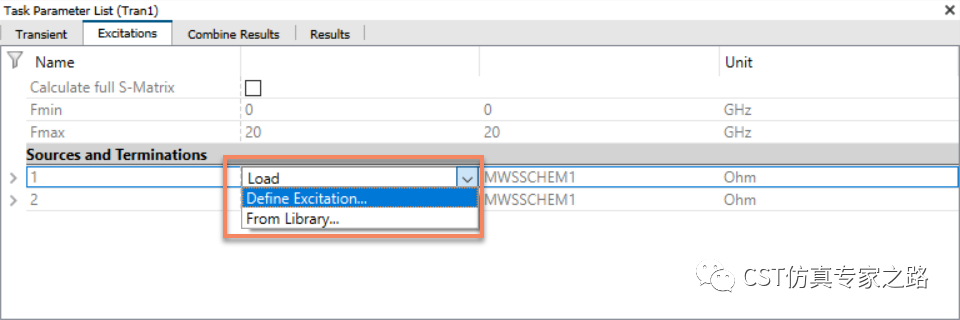

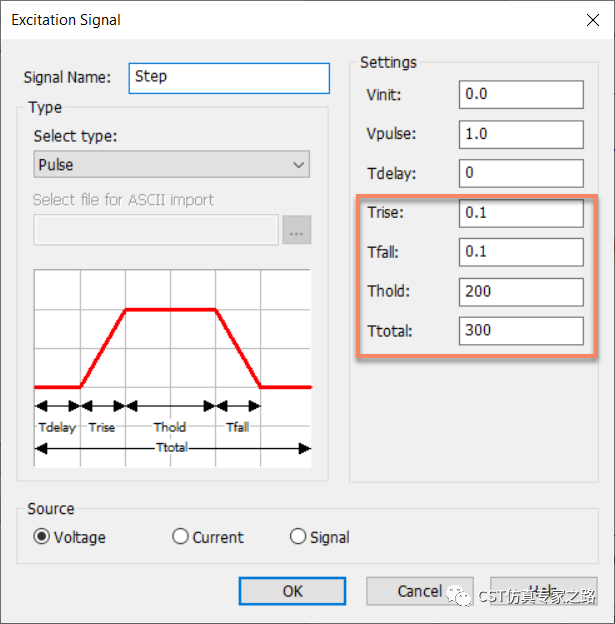

設置生成激勵源的階躍信號如下圖所示：
上圖位置也能修改負載阻抗。

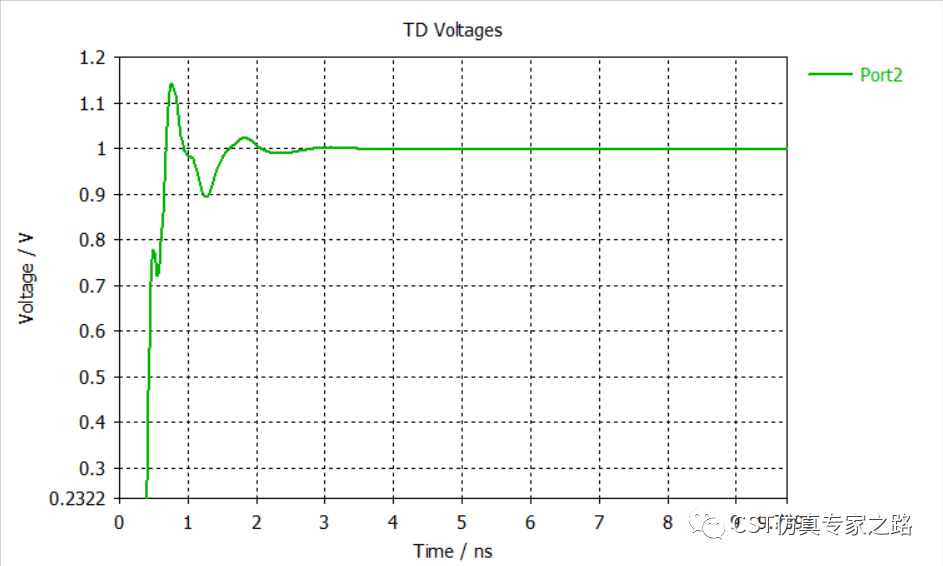

結果如下圖所示：
注:這邊存在一個頻域結果Vector fitting的過程，如果宏模型生成不佳的情況下就需要IDEM工具出場了，仿真實例006：用IDEMWORK提取寬帶宏模型（上）仿真實例007：用IDEMWORK提取寬帶宏模型（下）。

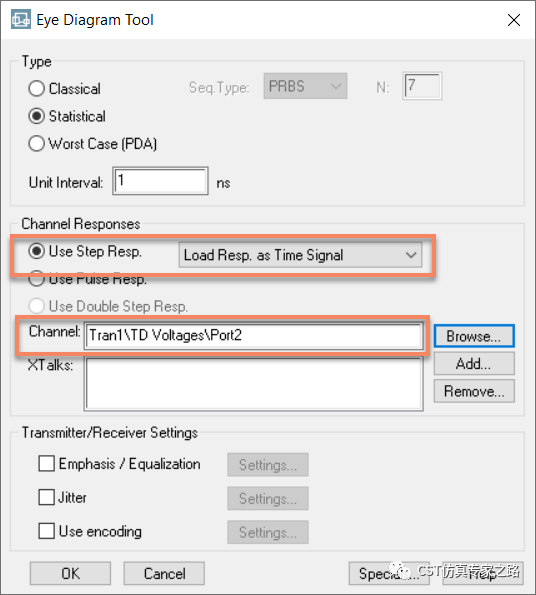

得到瞬態相應后，再次打開眼圖工具，進行如下設置，這次選擇瞬態的階躍信號相應：

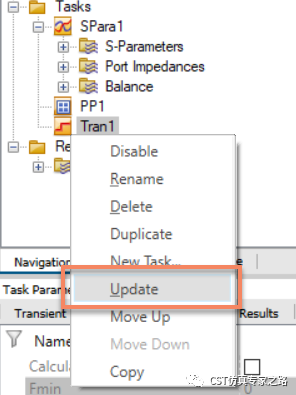

Update生成的第二個后處理眼圖工具PP2，如下圖所示：

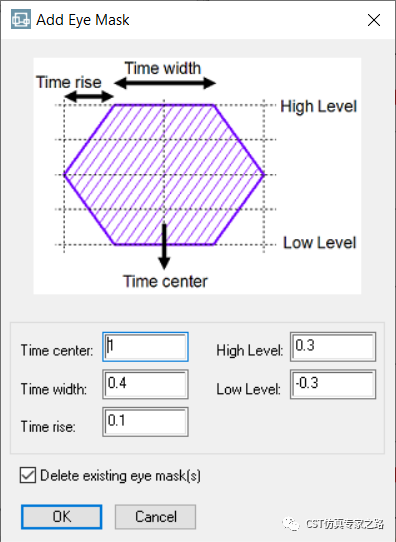

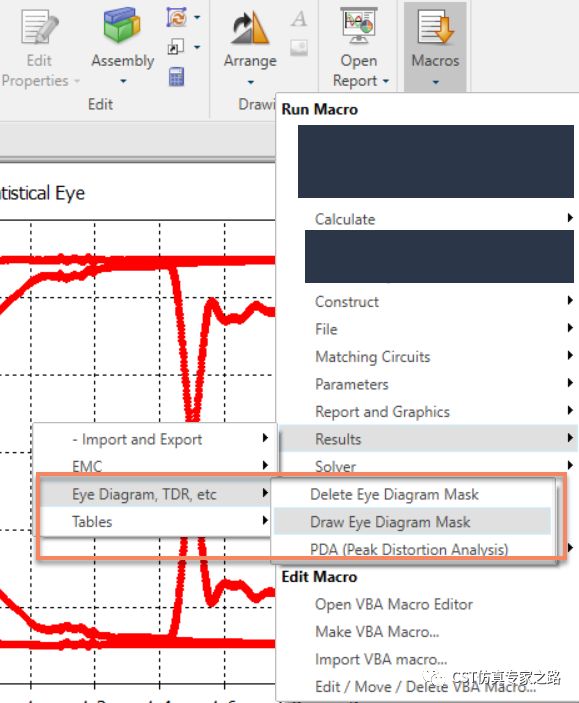

當然還可以用宏加上眼圖mask，Marcos\Result\Eye diagram, TDR \Draw Eye diagram Mask，位置如下圖所示：

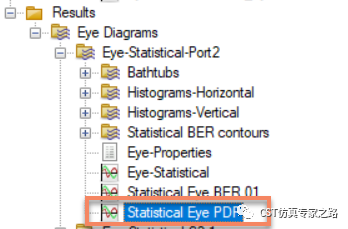

點擊Staristical Eye PDF可以看到彩色的眼圖如下圖位置：
因為本例的反射大，損耗很小，顯示不是特別清晰，我另外找了一張作為示意：

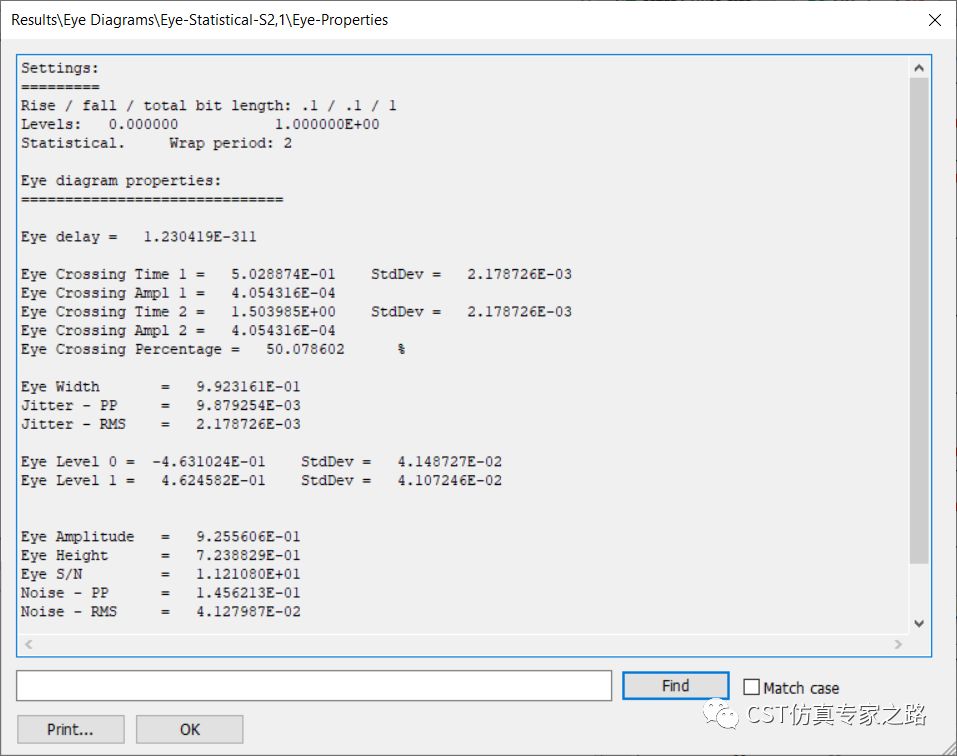

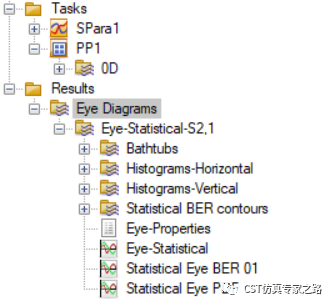

除了以上幾種圖以外在Eye-properties可以找到各種相關的信息。
本次介紹了利用眼圖工具Eye diagram tools生成眼圖的兩種方法，下期再介紹更多眼圖設置內容。
