CST仿真無限平面圓孔RCS實例（二） - 單角度多頻單站RCS
上期介紹了10GHz多角度掃描的單站RCS，其實細心的同學能發現，上期介紹的幾個方法中，也展示了雙站（遠場結果）和單角度寬頻（RCS探針）結果。這期我們用類似的結構，重點看一下T-solver時域求解器的單角度寬頻RCS。
頻率范圍還是2-18GHz：

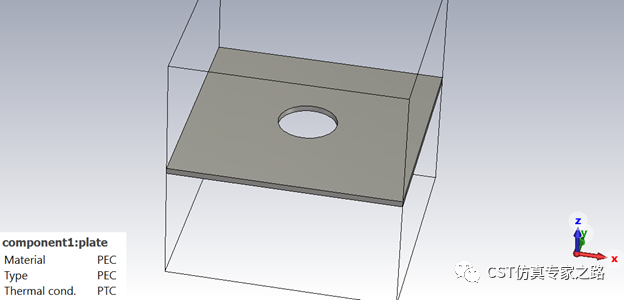

平板寬20mm, 厚0.5, 孔半徑2.5527，

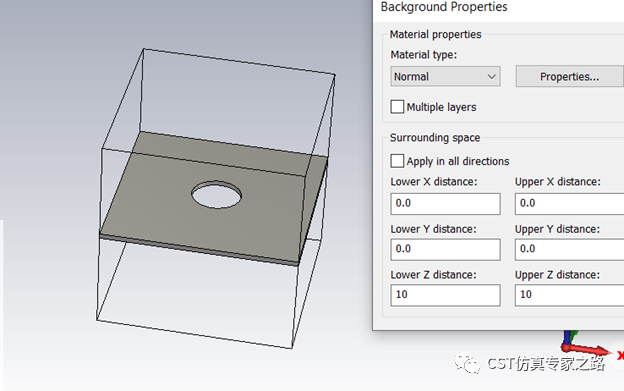

Z方向背景距離為10：

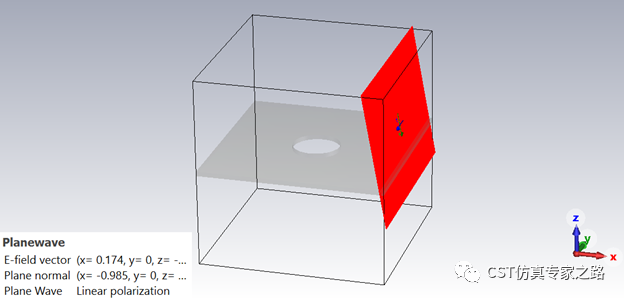

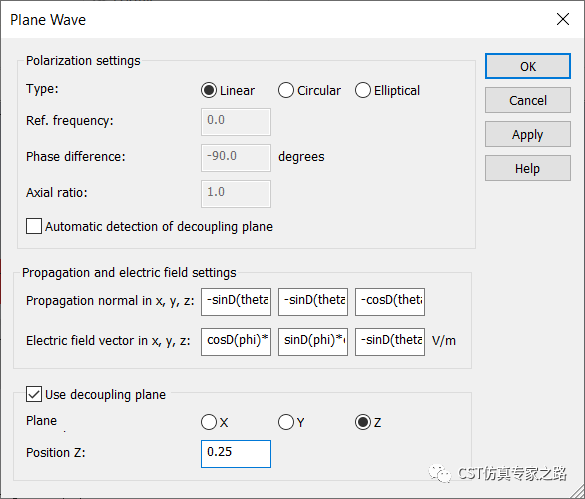

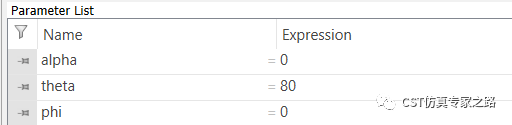

平面波角度為80，參考到結構上表面：

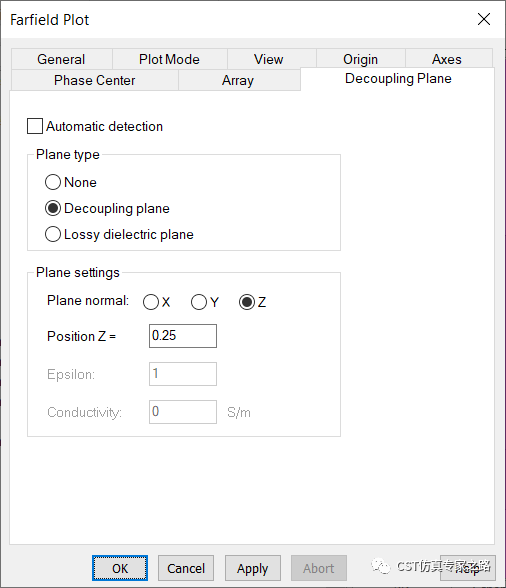

本案例用遠場提取RCS，既然用去耦平面，遠場也要明確：

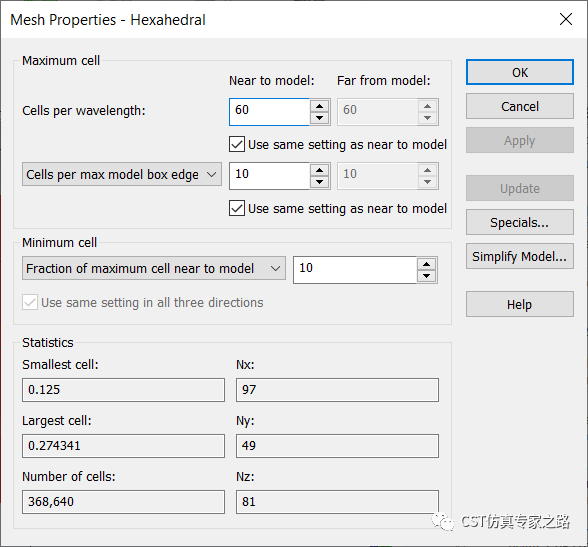

本案例需要高精度，加密全局網格：

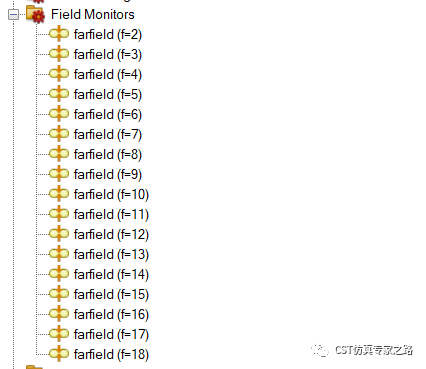

要看單角度寬頻，添加多個遠場監視器來計算RCS：

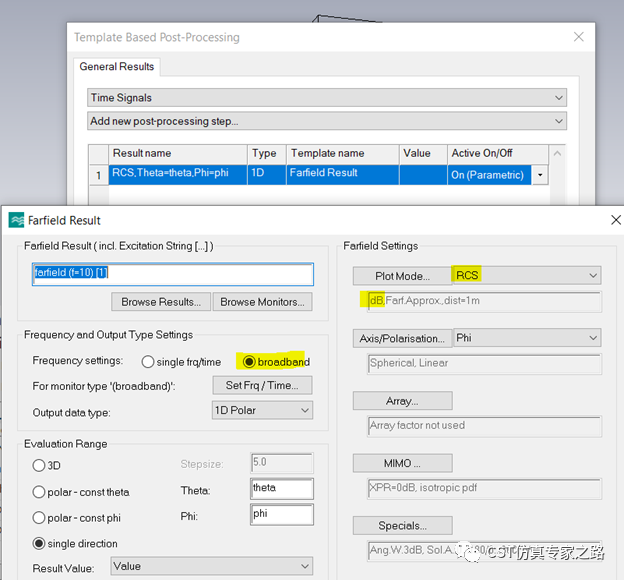

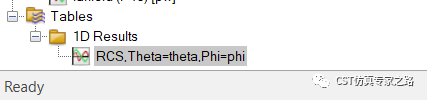

添加后處理，提取RCS（dB）。沒仿真之前，可用自動讀取的場監視器。截圖中用的10GHz[1]是跑完之后截的，因為選了broadband，所以所有遠場都計算，不用擔心。

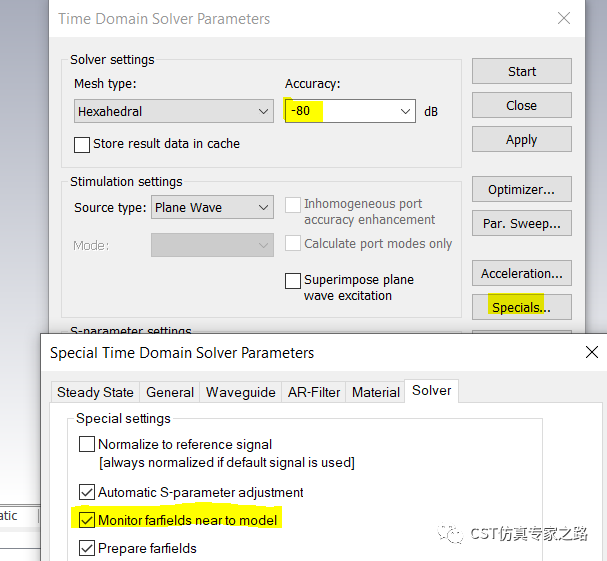

T求解器提高精度，由于是計算遠場極低的值，數值算法的色散誤差可能有影響，這里我們貼近結構計算遠場，慢點但是更精確。

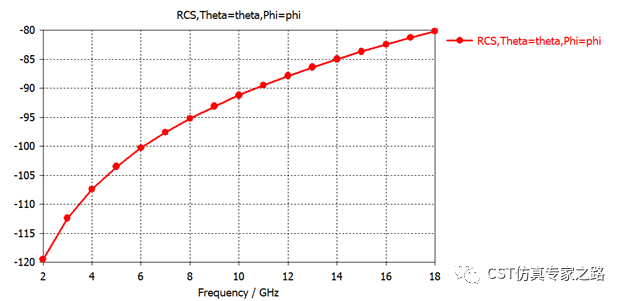

跑完求解器后，RCS結果如圖：

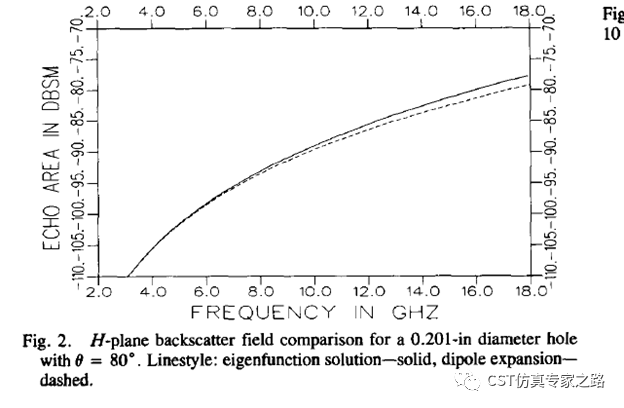

與文獻一致。

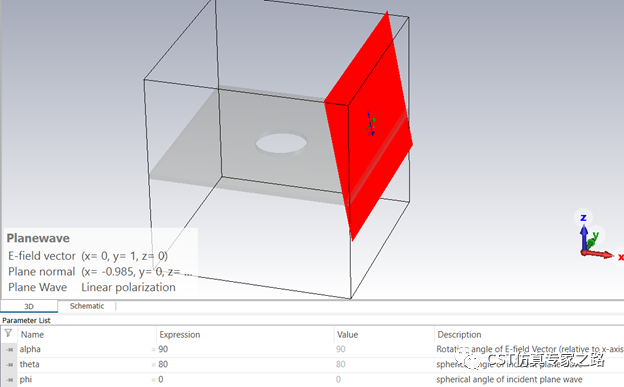

這個是一個極化方向而已，我們把alpha改掉，看另一個極化：

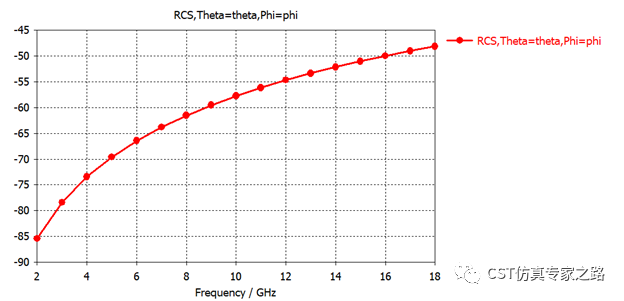

運行求解器，得到的RCS比剛才的RCS高很多：

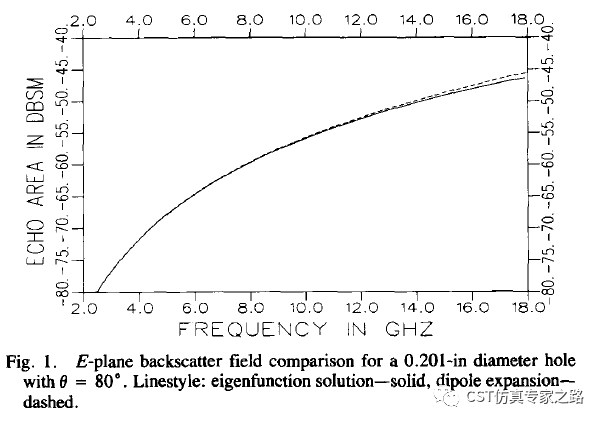

與文獻一致：
下面我們換成F求解器驗證：

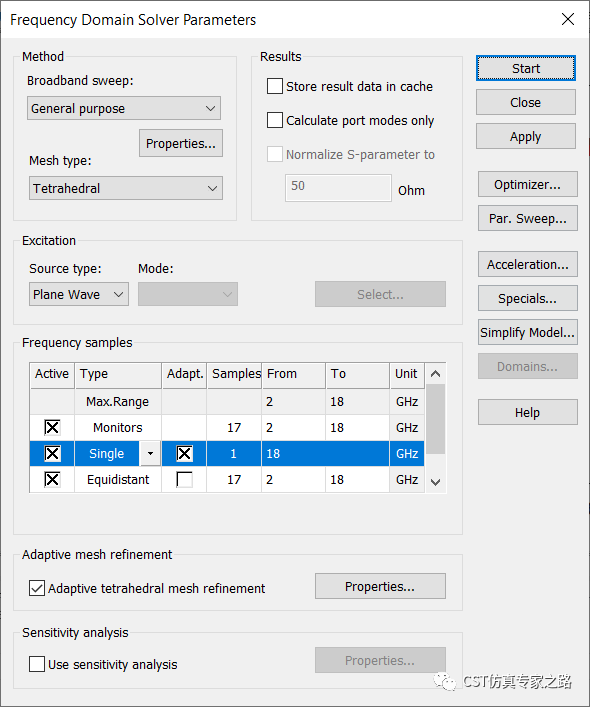

也是需要高精度，這里我們用18GHz自適應網格，因為沒有S參數，我們就是直接用默認自適應8次。

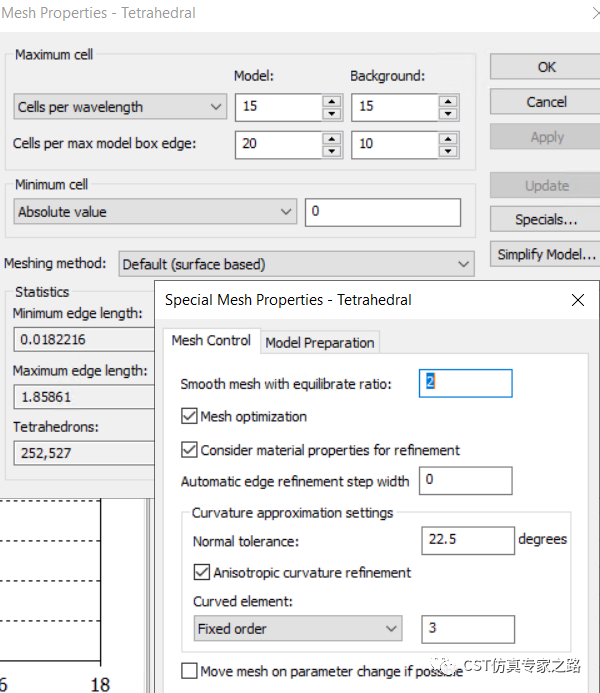

手動加密網格和曲線階數：

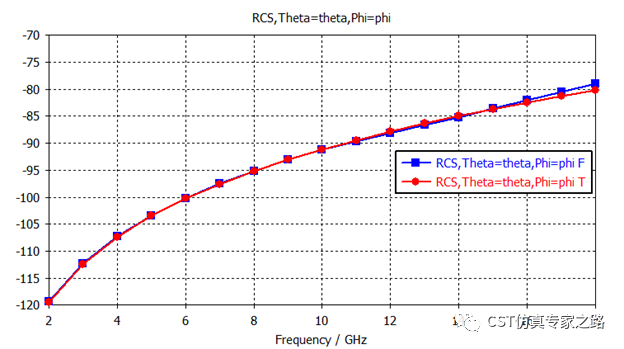

與時域結果一致：（這里我們就比較RCS較低的這個極化）
參考文獻：
Dominek, A. K., & Peters, L. (1988). RCS measurement ofsmall circular holes. IEEE Transactions on Antennas and Propagation, 36(10),1495–1497. doi:10.1109/8.8641
小結：
1）本案例電尺寸較小，所以T和F都可以用來計算RCS。
2）本案例結果達到-70dB以下，所以需要高精度求解器。
3）本案例用的是遠場計算單站RCS，單角度的寬頻結果，不需要掃描角度（參數掃描）。
4）對于平無限大平面上的小結構的RCS，推薦本案例中的平面波去耦法。注意，去耦平面的定義有三處，平面波，遠場屬性，以及RCS探針。一般默認是自動檢測，也可如文中手動定義。

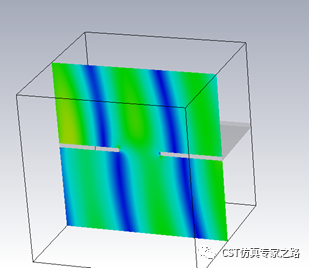

有用去耦平面的平面波：
沒有用去耦平面的平面波：
（請仔細觀察，不只是下方有沒有波的區別哦！）
