OPPO手機電源適配器EMC仿真案例
作者 | Zhou Ming
隨著手機性能的不斷提升，人們對手機快充的需求也與日俱增。OPPO是國內最早搭載快速充電技術的手機品牌之一，從“充電五分鐘通話兩小時”到十分鐘內完全充滿一臺手機，OPPO 一步一個腳印地在快充的發展路上獲得傲人成果。隨著電源功率的不斷增加，產品的EMC問題日益嚴峻，EMC工程師需要花費大量的時間做和定位和整改。借助達索SIMULIA CST在EMC領域的優勢，OPPO提升了電源EMC前端設計能力，仿真結果準確度高，實現了電源EMC設計能力的突破。
產品硬件介紹

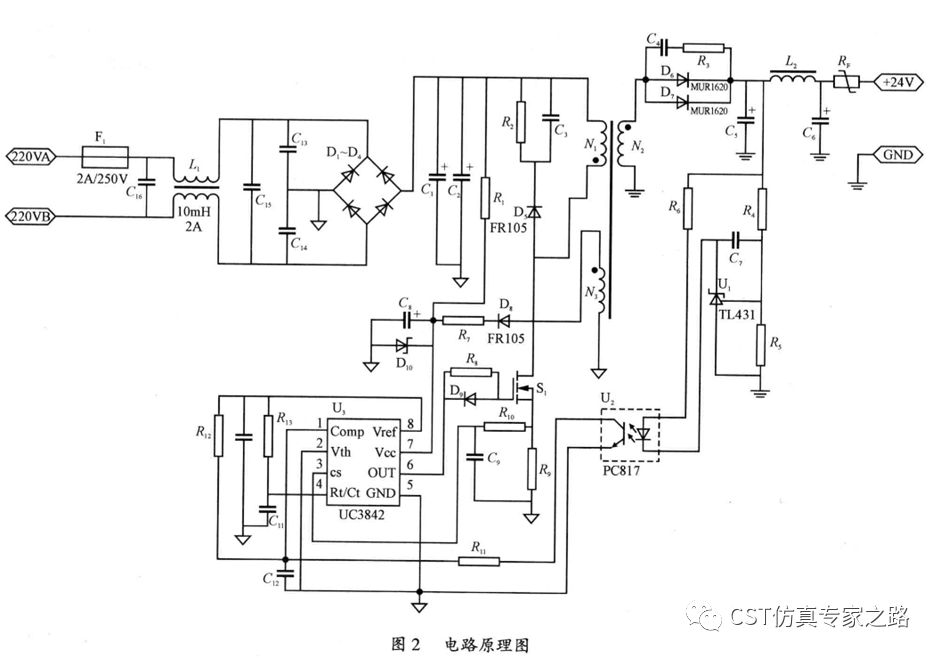

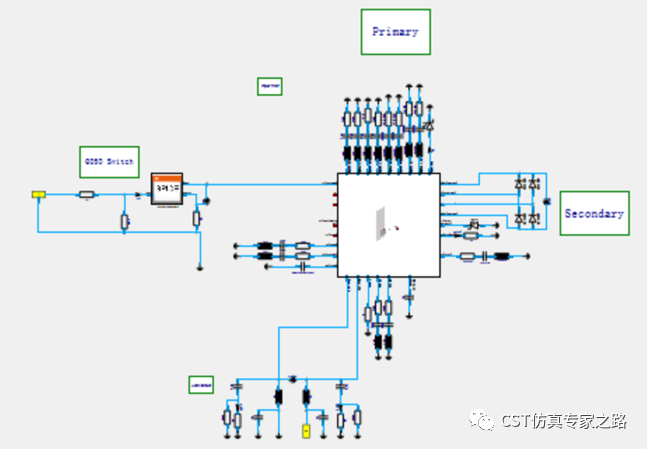

反激式開關電源具有電路簡單、體積小、成本低、驅動簡單等特點，因此在手機、家電等領域獲得廣泛的應用。下圖是一個反激電源的硬件電路圖。
注：該圖片來自互聯網。
CST微波工作室可以根據真實的測試場景，構建完整的3D模型，包括測試環境、PCB、變壓器、共模電感、差模電感、cable、LISN等。

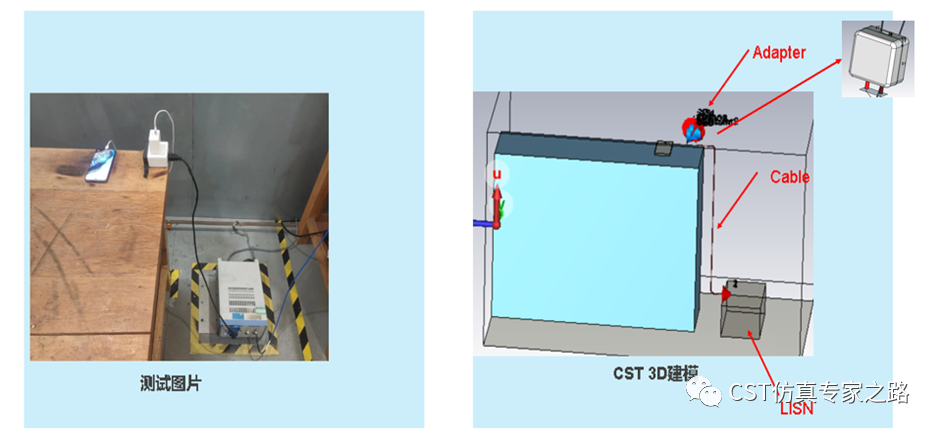

CE 3D測試場景建模
主要的3D功率器件模型

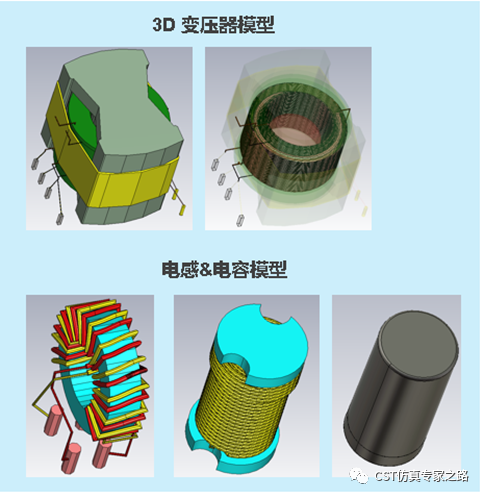

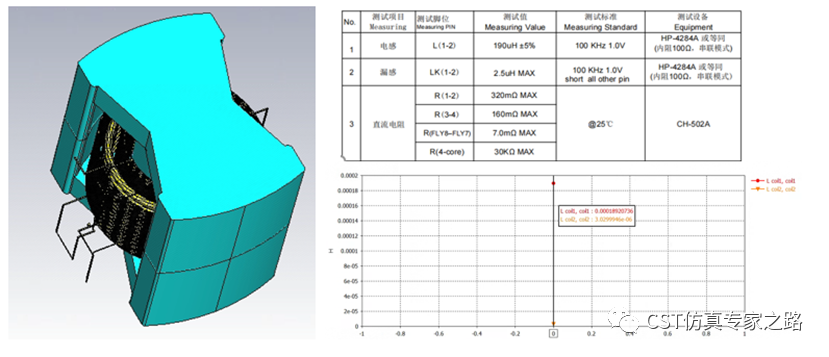

變壓器3D模型
差模電感阻抗曲線 仿真vs 測試

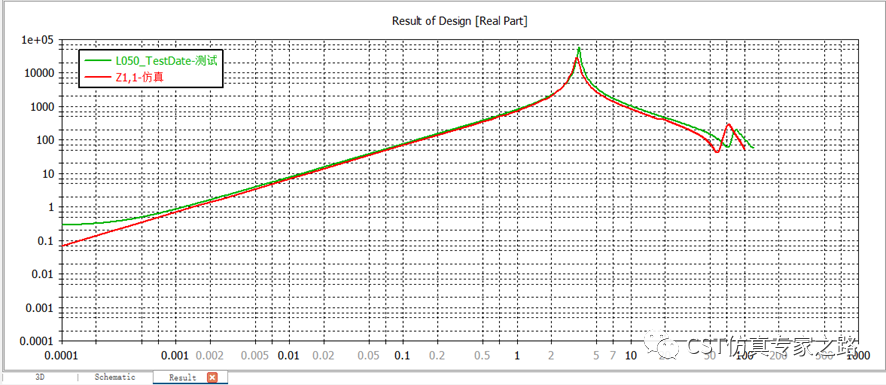

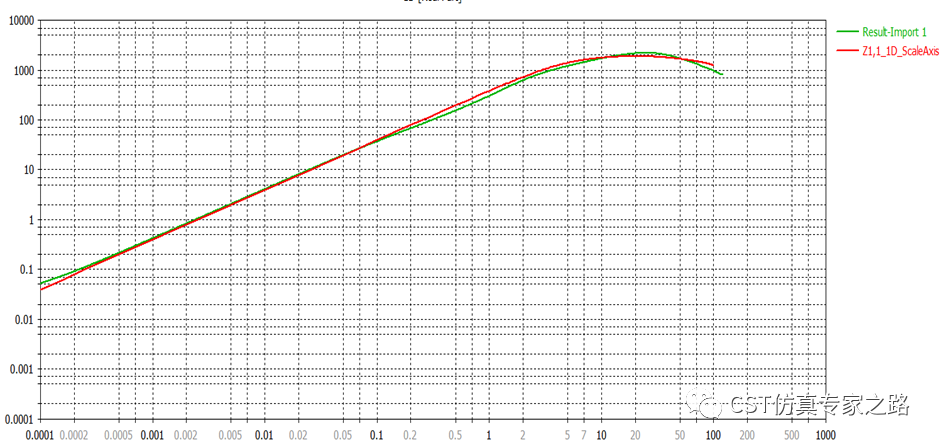

共模電感阻抗曲線 仿真vs 測試
CST系統級場路協同建模
在確保關鍵器件模型準確的前提下，我們進入到系統級場路協同仿真。CST的場路協同仿真是實現EMC仿真的最大優勢之一。
仿真測試結果比對
仿真完成后我們將仿真和測試結果進行對比。首先是MOS管的Vds和Vgs波形，一致性非常好。

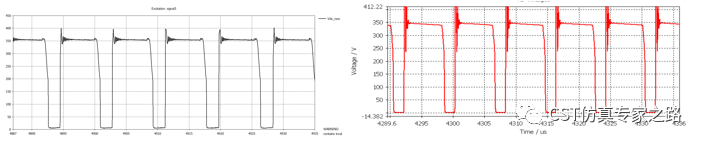

Vds波形 測試（左）vs仿真（右）

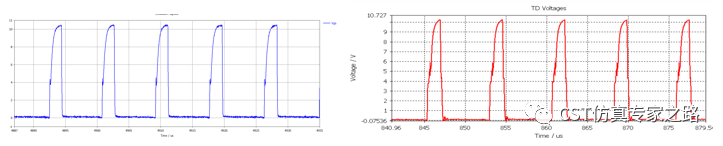

Vgs波形 測試（左）vs仿真（右）
接下來我們看CE和RE的結果。不論是150K-30M頻段的CE仿測結果對比，還是30-300M頻段的RE仿測對比，可以看出仿真的精度非常好。
CE測試結果

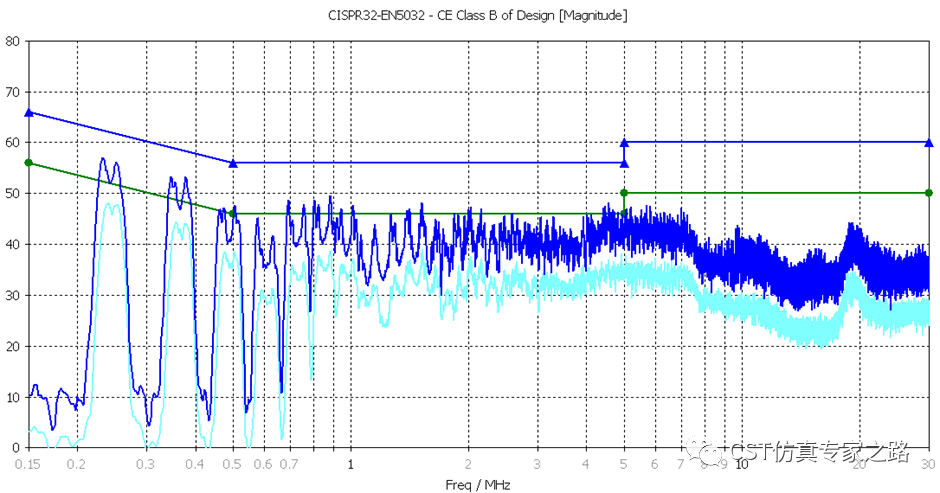

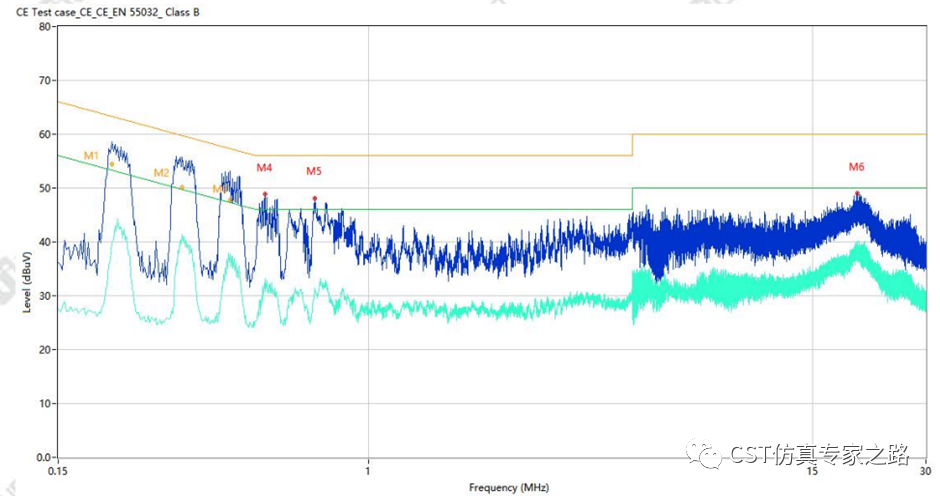

CE仿真結果
RE測試結果

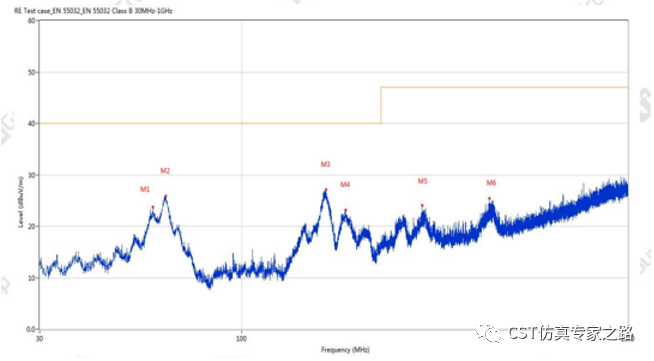

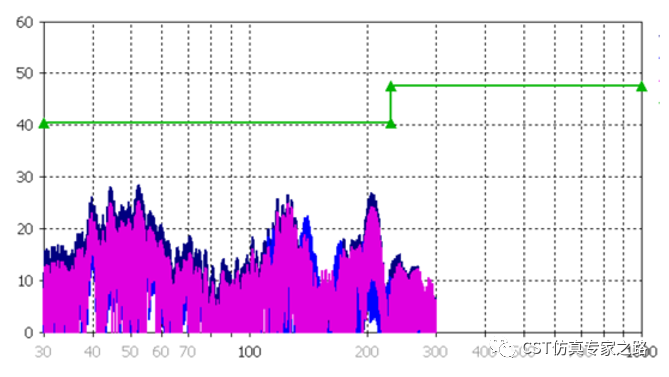

RE仿真結果
【仿真后記】
電源類產品的EMC仿真的難度非常高，主要原因是復雜器件多、建模難度大、耦合路徑多，同時對軟件的計算精度和工程師的建模能力有很高的要求。這次手機電源的CE、RE仿真，可以說是CST的牛刀小試，我在仿真過程中也遇到了不少困難，但最終依托CST強大的功能，以及達索CST電磁團隊的同事的支持，都一一克服。從開始建模到最終拿到結果，總共花費兩周時間。如果需要更準確的結果，模型還有進一步優化的空間。
