直角反射器CST仿真實例（1）

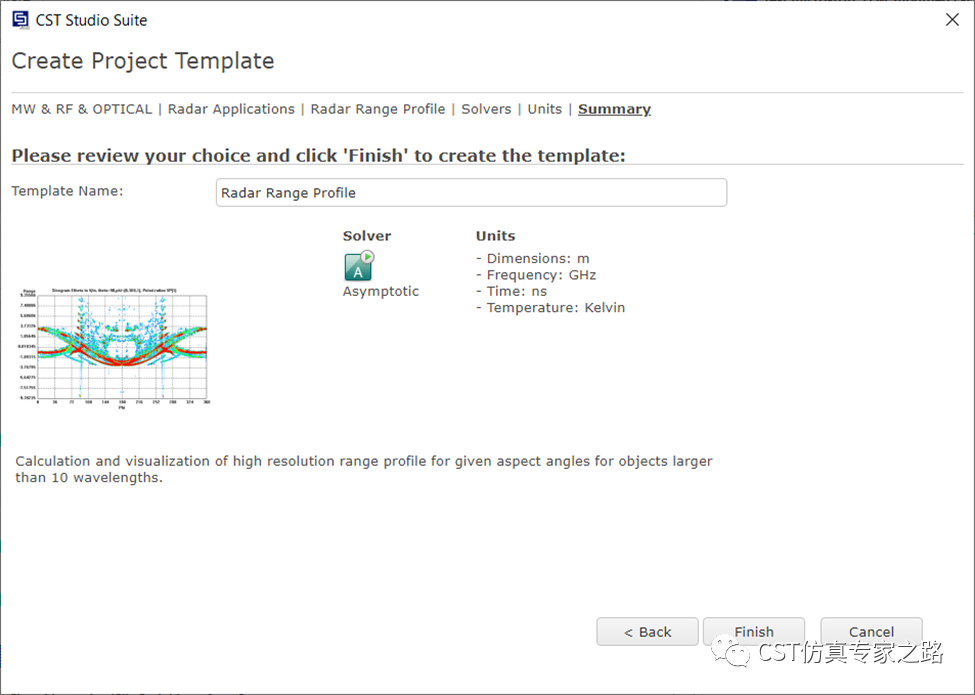

之前寫過A求解器直接獲得一維或二維的距離像，用的是求解器中的Range profiles模式直接計算。下面我們看個簡單案例，用Field sources模式和ICZT算法來計算一維距離像。

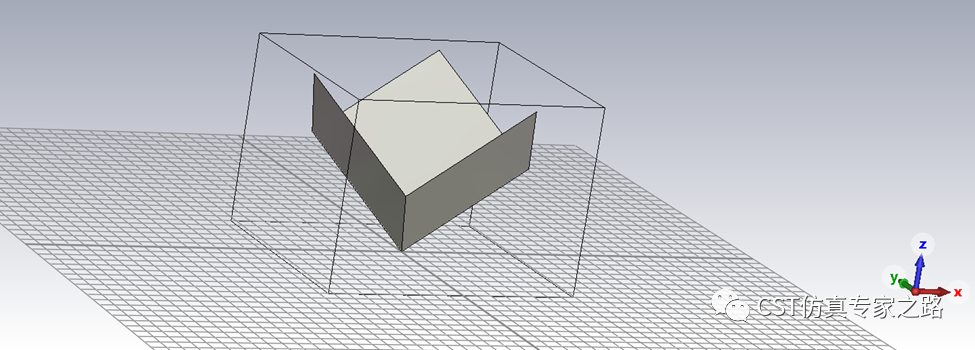

畫三個PEC平面，互相成90度，然后凹面轉向Z＋方向。直角反射器的好處就是哪來的信號回哪去，比較方便演示雷達反射仿真，所以大概朝向Z+ 就可以了，不需要三角函數算準準的。大小區別不大，只是稍微影響RCS而已。這里我們用的是邊長0.02m。

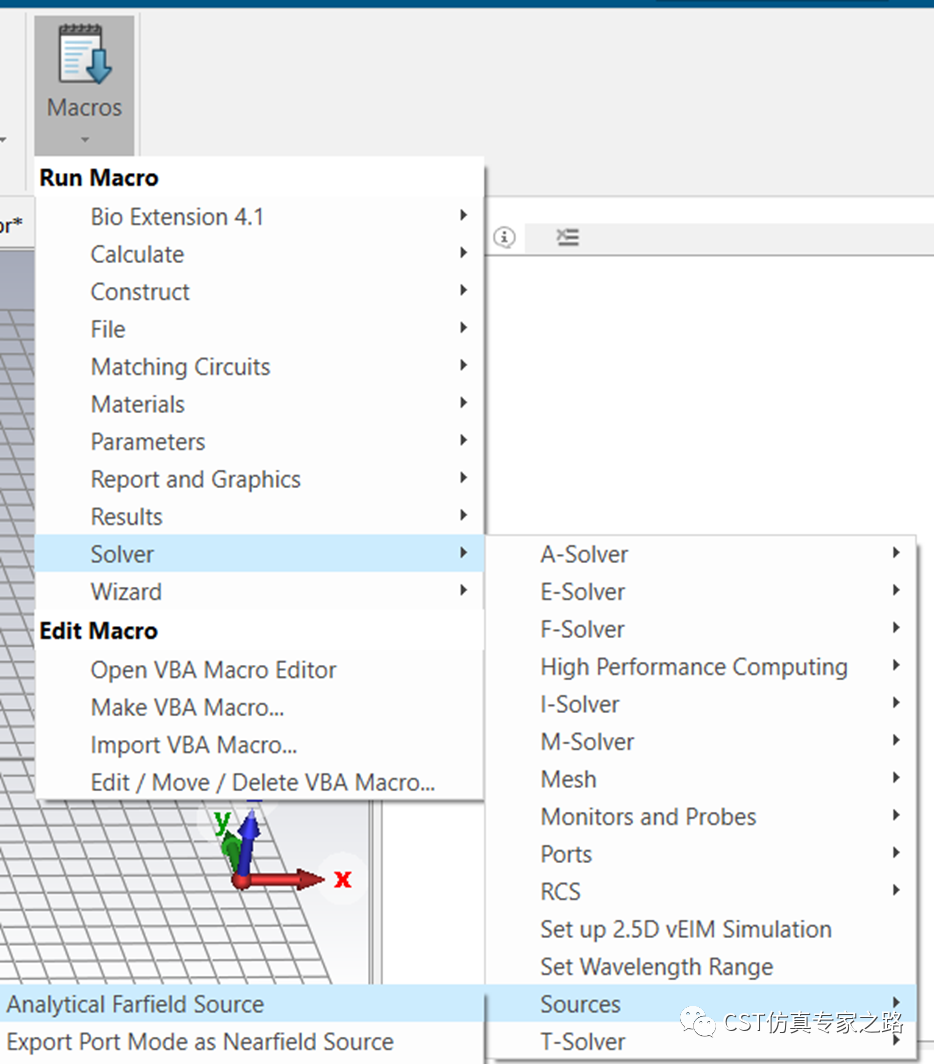

下面定義場源，可以用任意的天線遠場源。這里我們用理想的各向同性的遠場源，快速運行macro：
設置theta和phi在1m的場強相同：

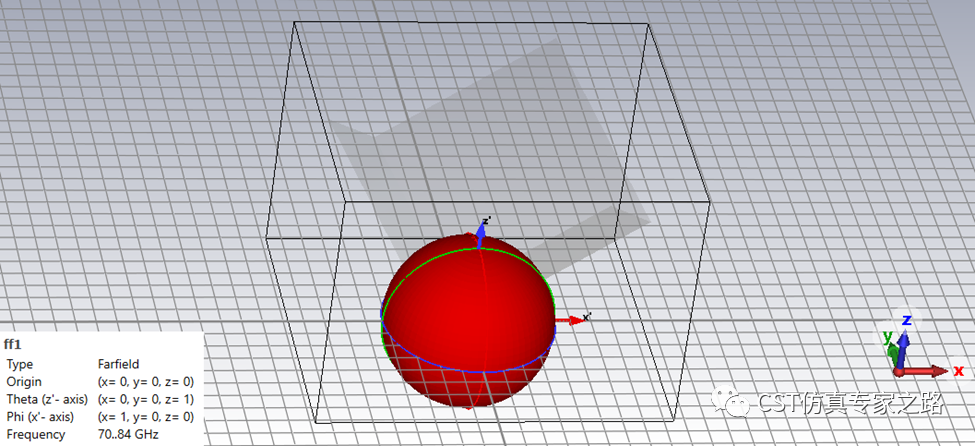

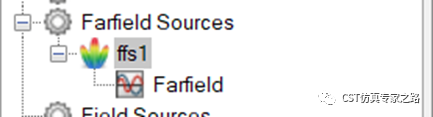

生成場源：
感興趣的朋友自己驗證該場源的輻射功率哈~

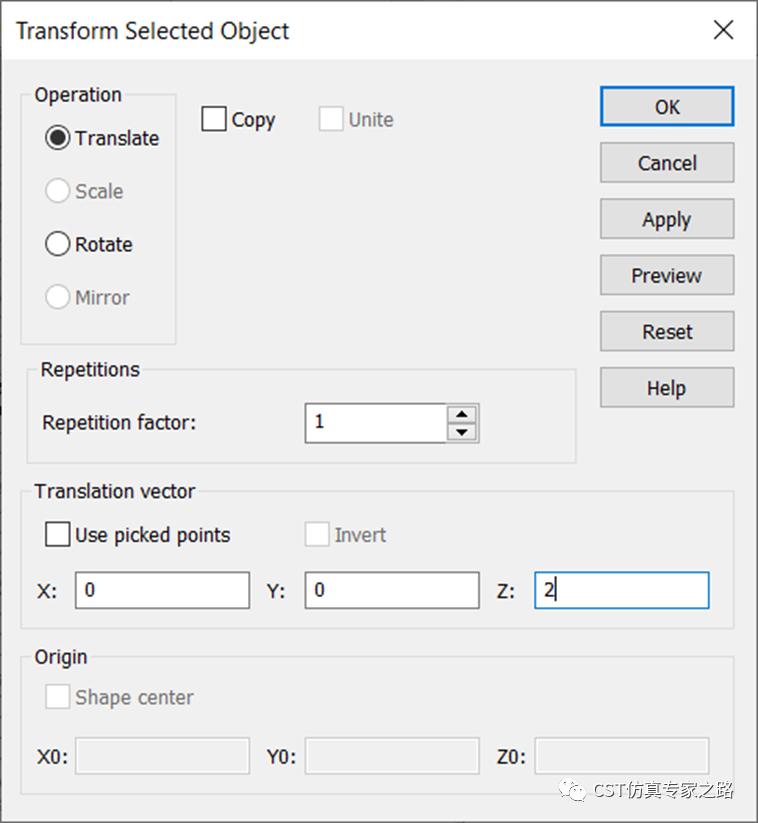

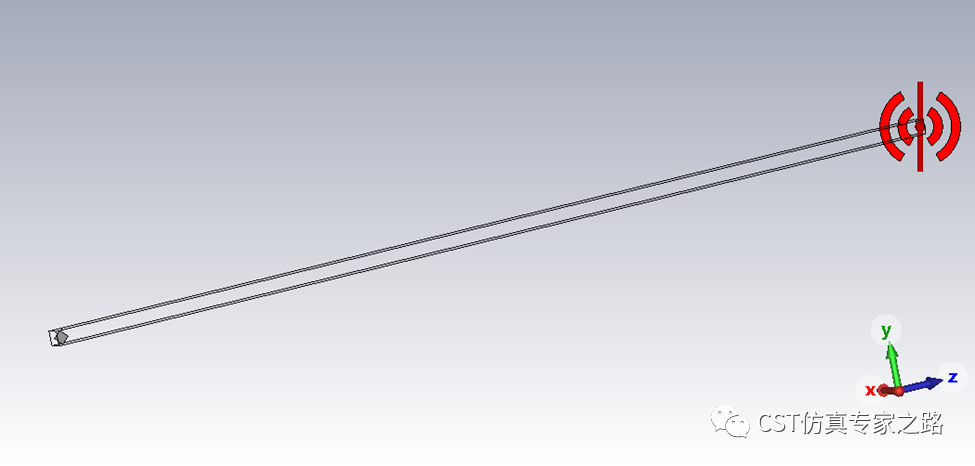

下面我們將場源移到2m遠：

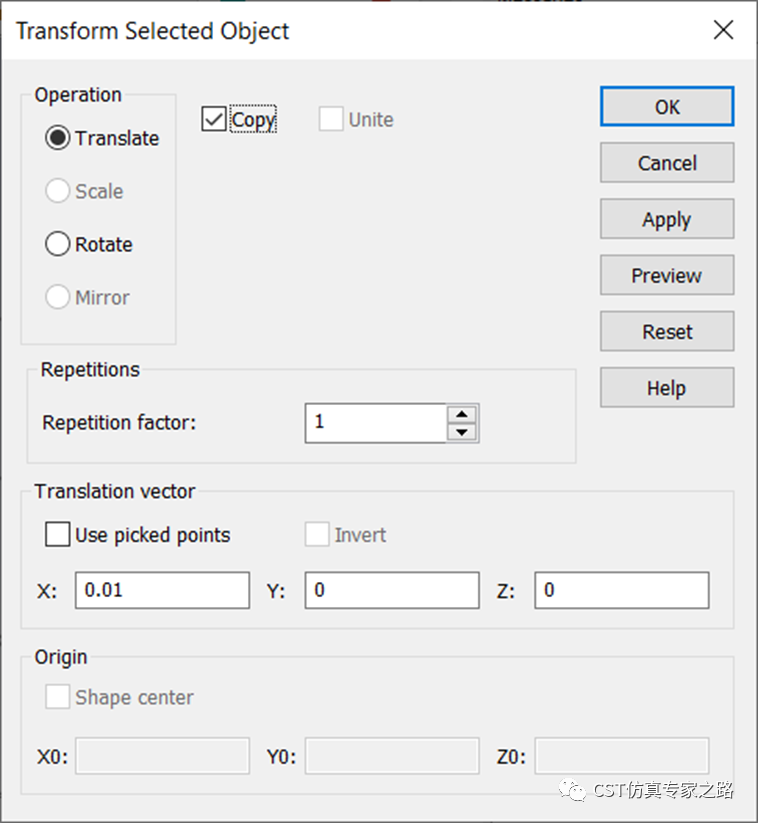

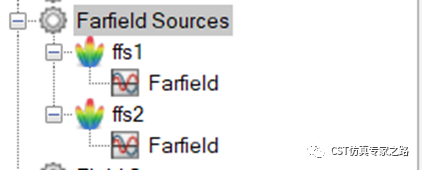

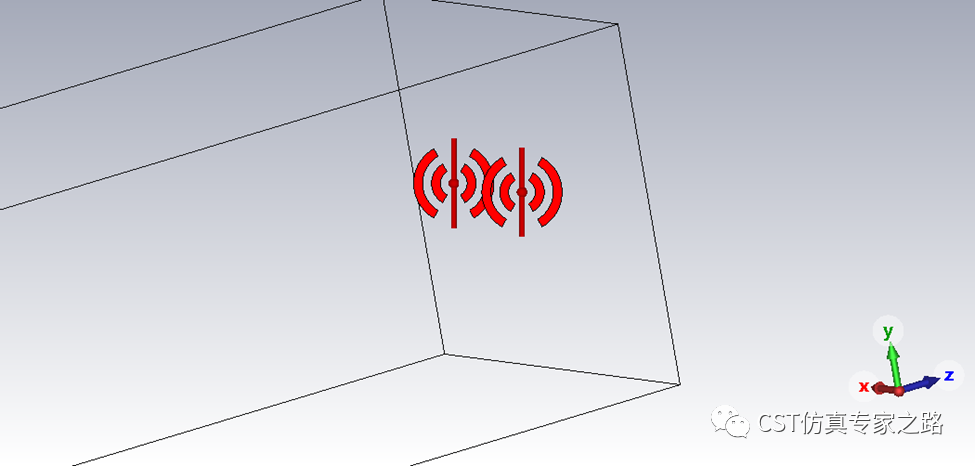

復制場源，這樣一個作為發射，一個接收：

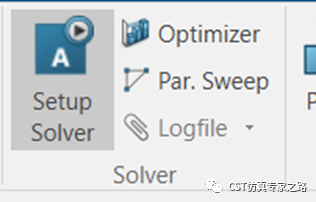

進入A求解器：

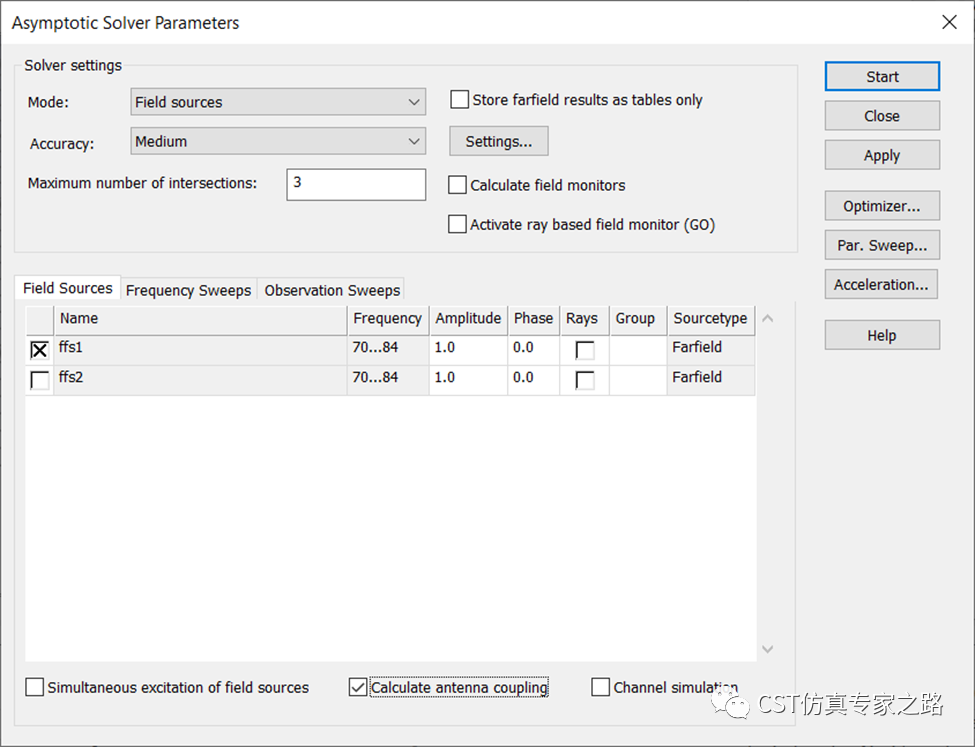

我們選擇場源模式Field sources，激勵ffs1作為發射，這里要勾選Calculate antenna coupling來計算F參數：

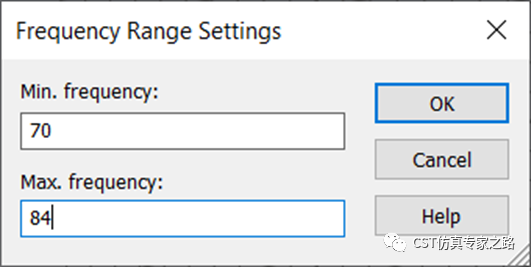

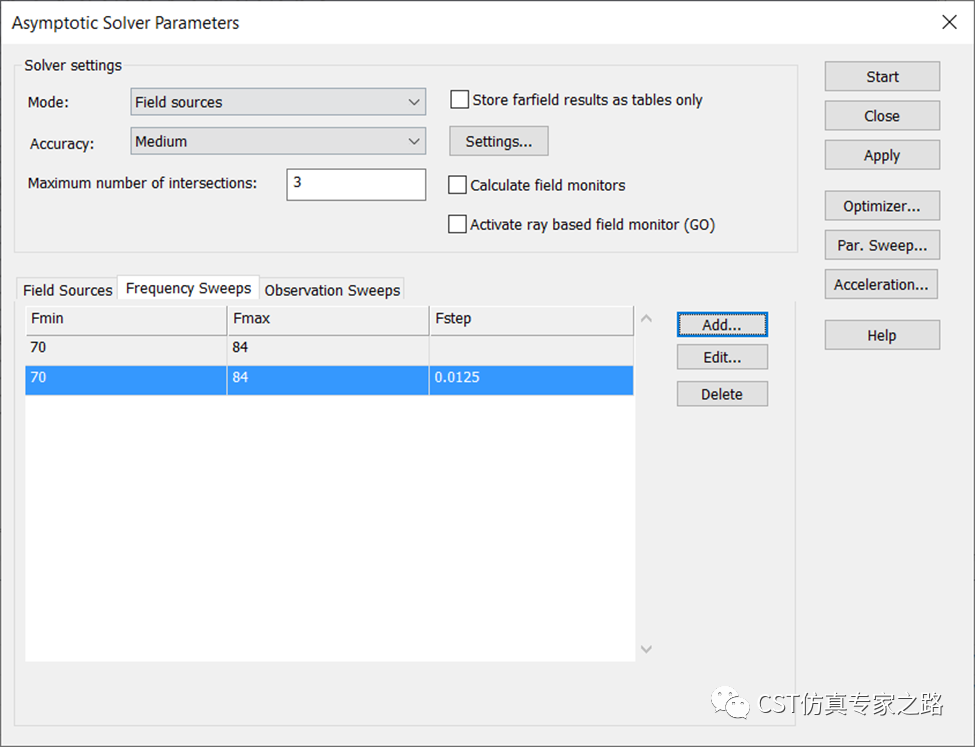

頻率范圍以及采樣設置：

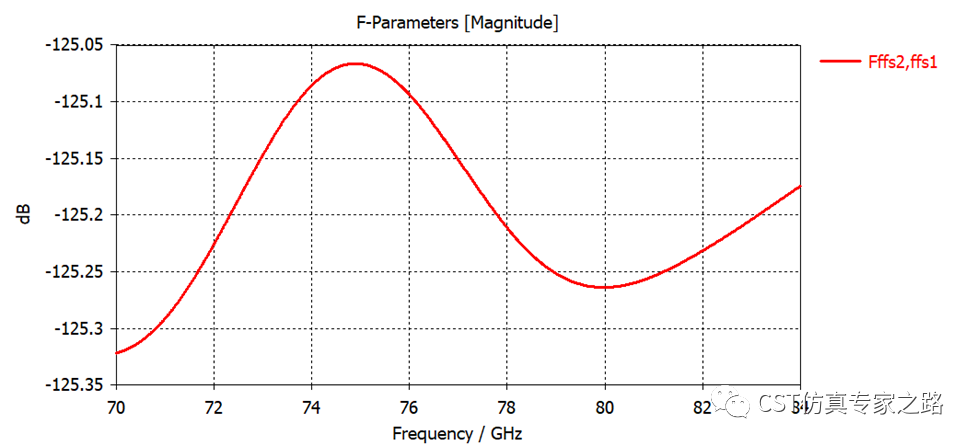

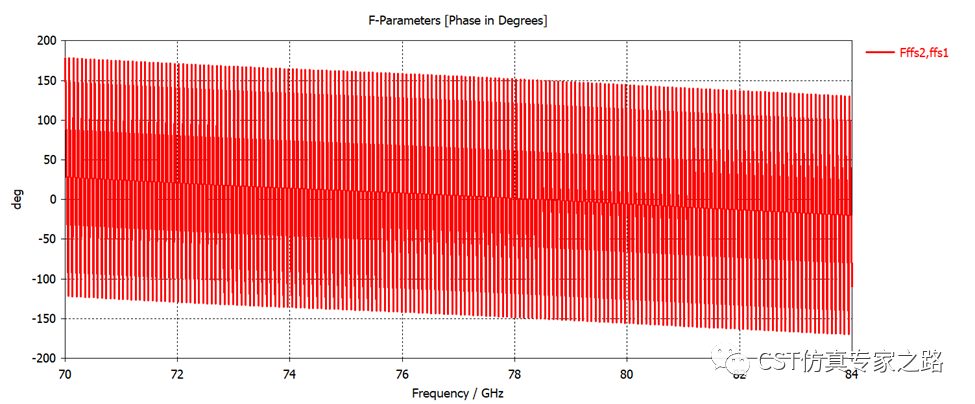

開始仿真。結束之后，查看F參數的振幅和相位：
然后進入后處理：

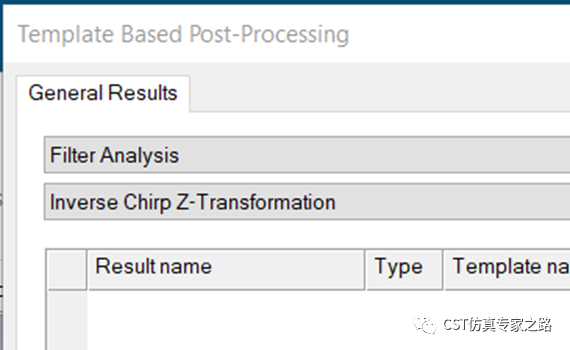

找到逆ChirpZ變換的模板：

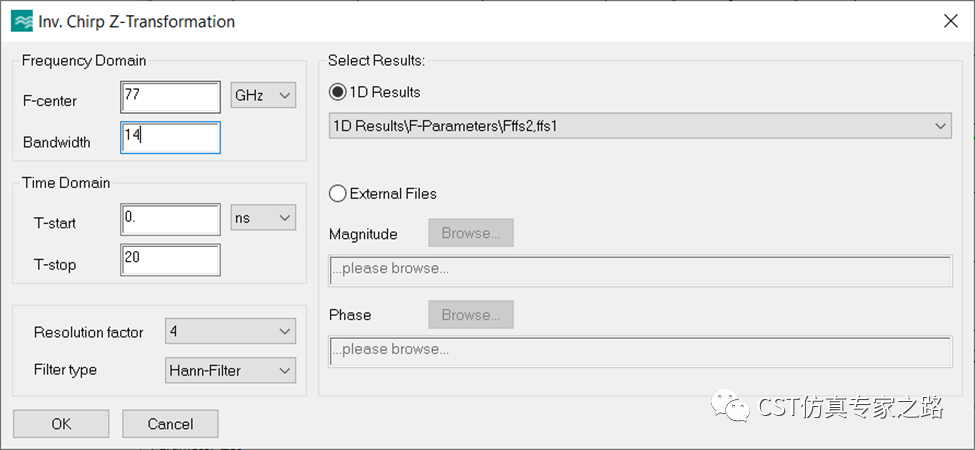

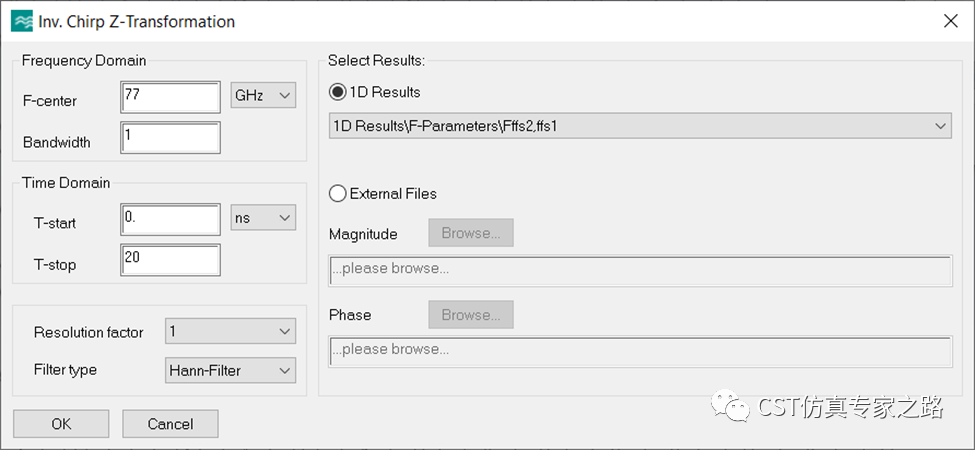

這里雖然仿真帶寬14GHz，因?yàn)橹挥幸粋€(gè)物體，我們用1GHz就夠了。T-stop設置20ns，

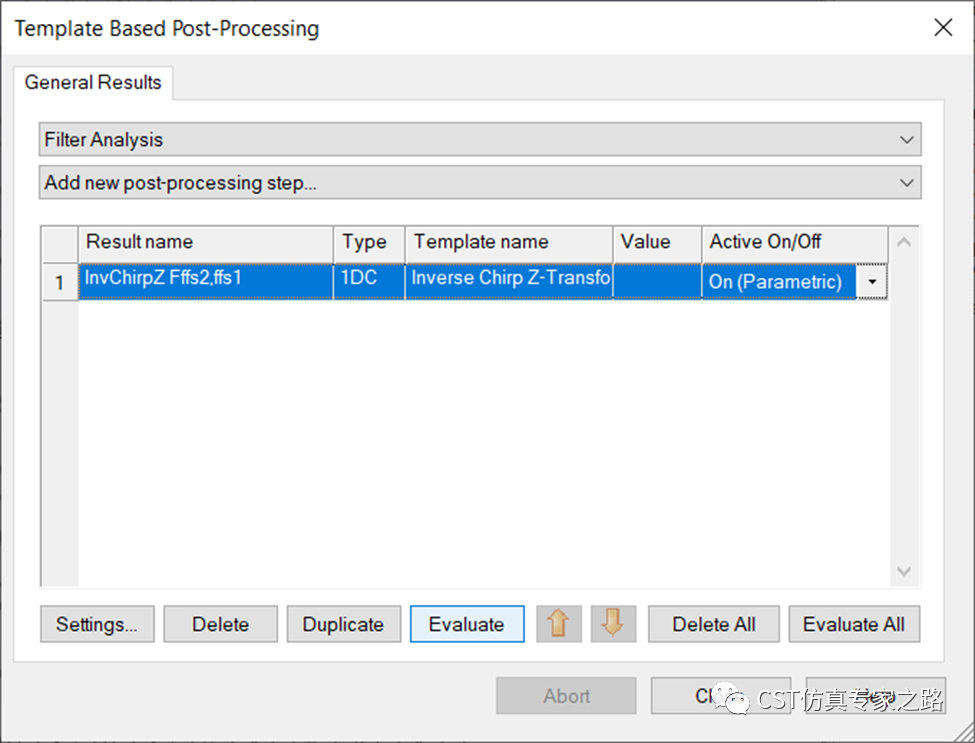

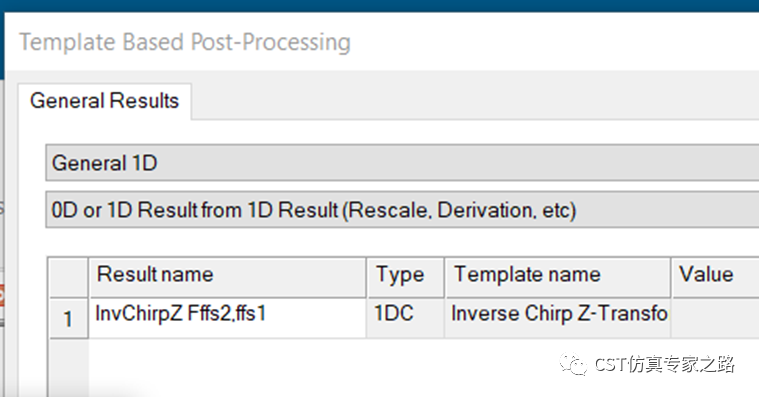

Evaluate計算模板：

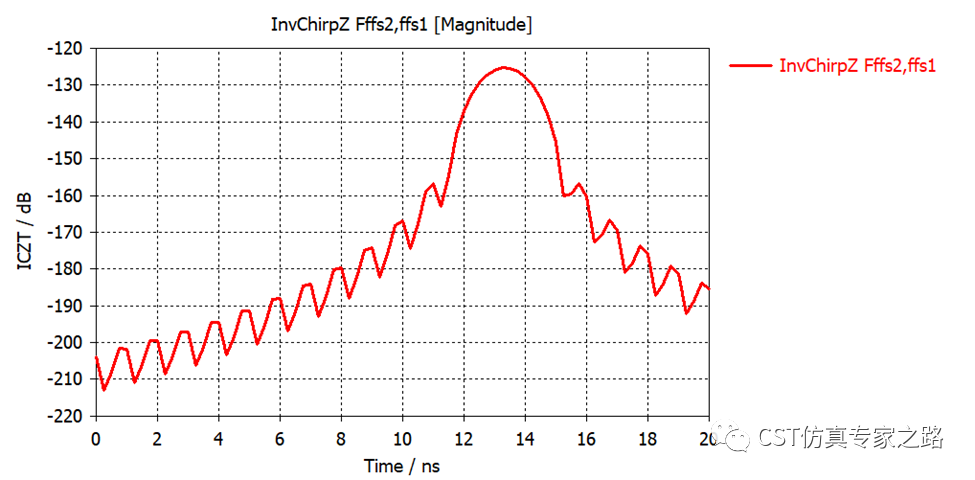

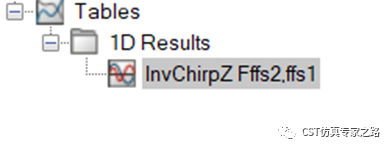

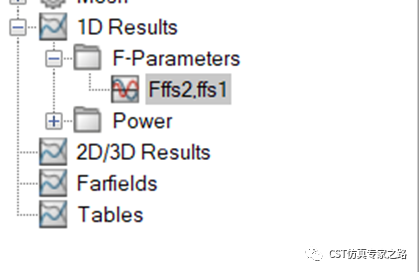

結果在Tables中：

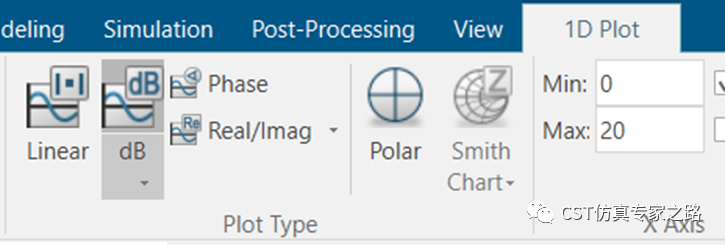

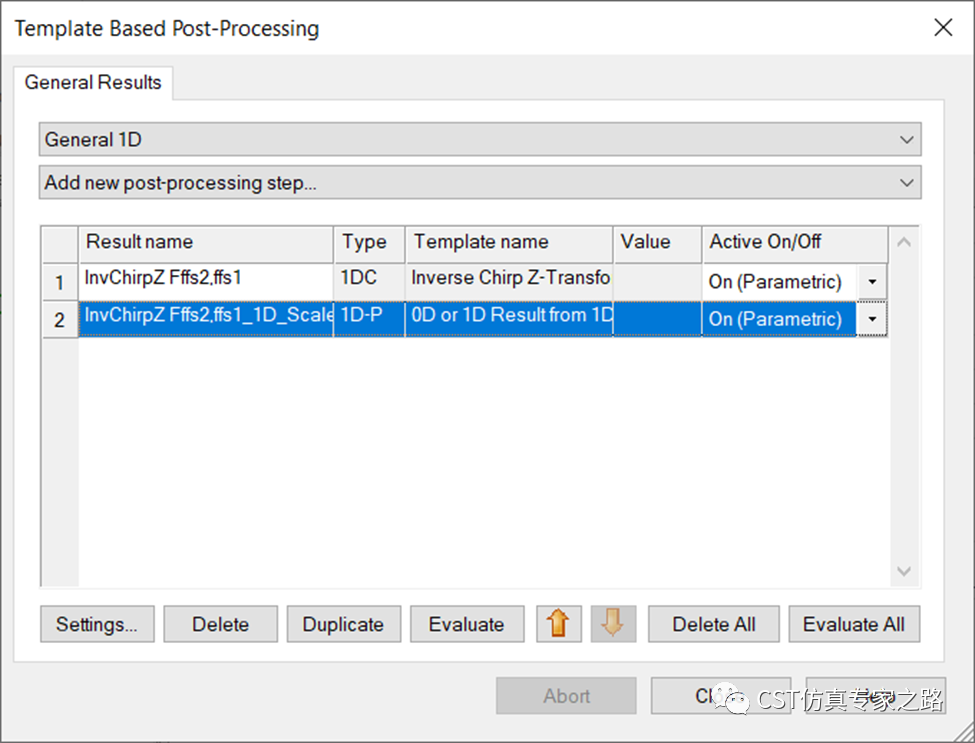

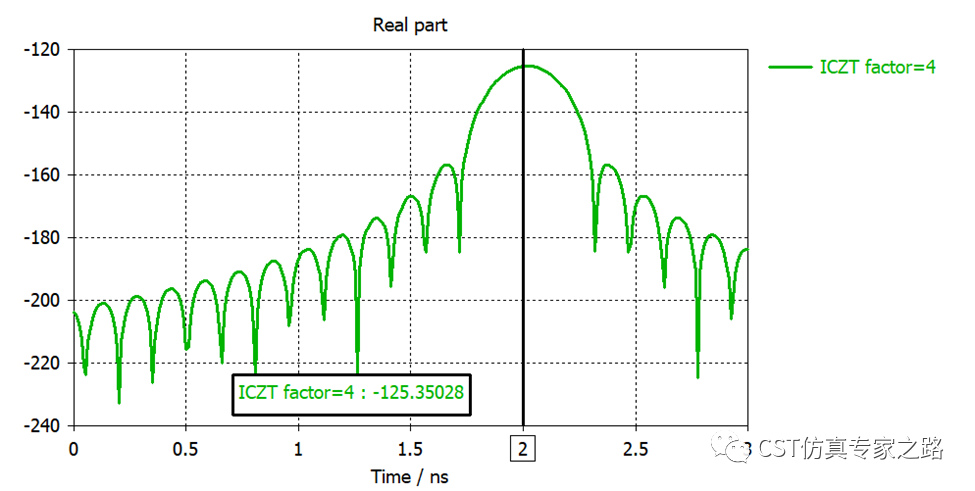

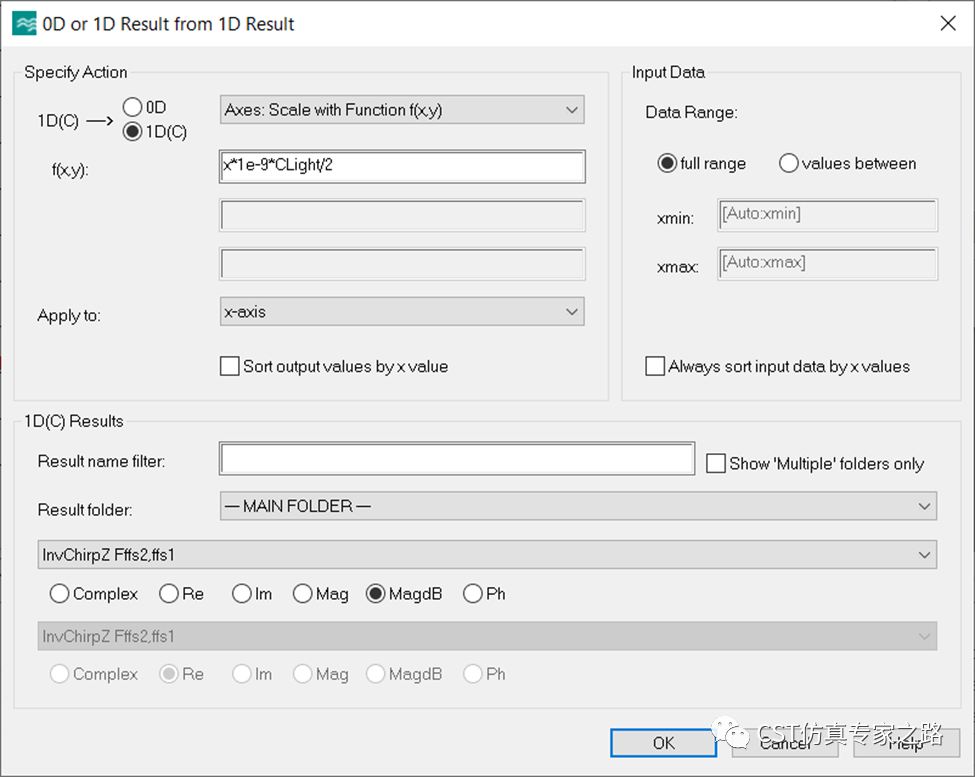

橫坐標是往返的時間，所以需要加入光速才能變成距離：

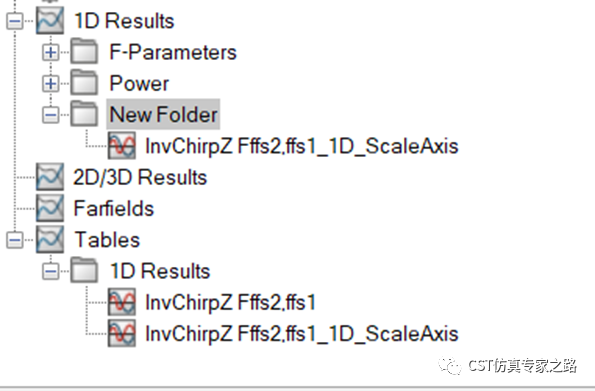

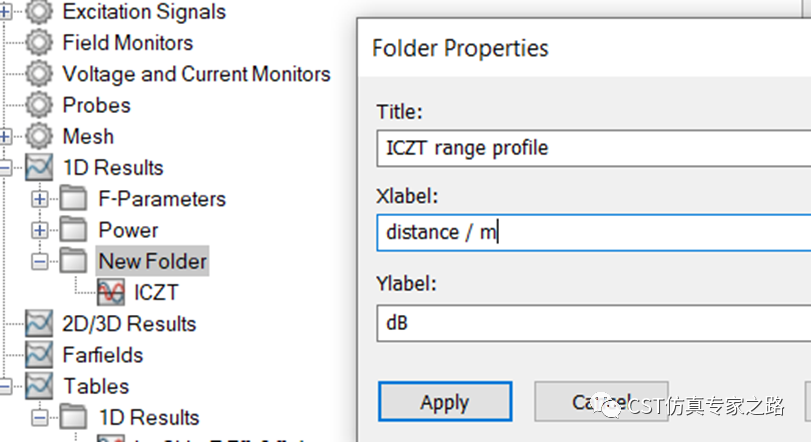

將修改過X軸的ICZT結果拷貝到新的1D文件夾，這樣我們可以該標注：
可見仿真計算的距離為2m。
若增加分辨率系數，則距離上的采樣更密：
（沒改坐標名稱，x軸已換成m）

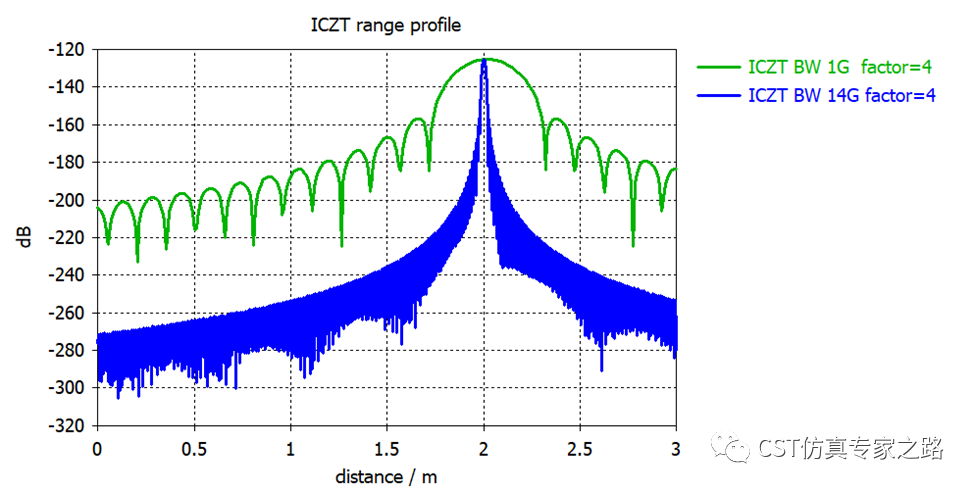

若增加帶寬，則信號更清晰：

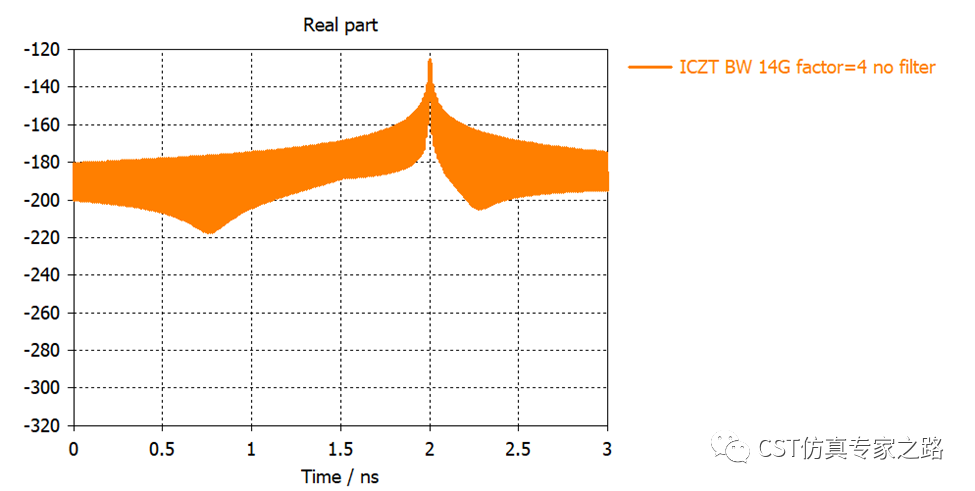

若不用濾波器，則整體距離像升高，不易辨別：
（沒改坐標名稱，x軸已換成m）
小結：
1. 本方法演示場源加ICZT后處理，手動提取距離像，方便用戶學習雷達仿真。
2. 遠場源可以任意，仿出F21即可。
3. 本案例簡單介紹的采樣設置原理，帶寬和頻域采樣對測距的分辨率有更復雜的影響，下期我們再介紹。
