金屬板對電纜串?dāng)_影響分析實例

線間串?dāng)_是一種非常常見的電磁干擾形式，今天我們看一個金屬板對電纜串?dāng)_影響的例子。此仿真的主要目的是看地板在不同的導電率的情況下對兩根電纜之間串?dāng)_的影響。

這里用到了5種不同電導率的材料，分別是PEC、Mercury（CST material library）、以及自定義的三種Lossy metal: Lossmetal1(Conductivity=20)、Lossmetal2(Conductivity=500)、Lossmetal3(Conductivity=5000)。

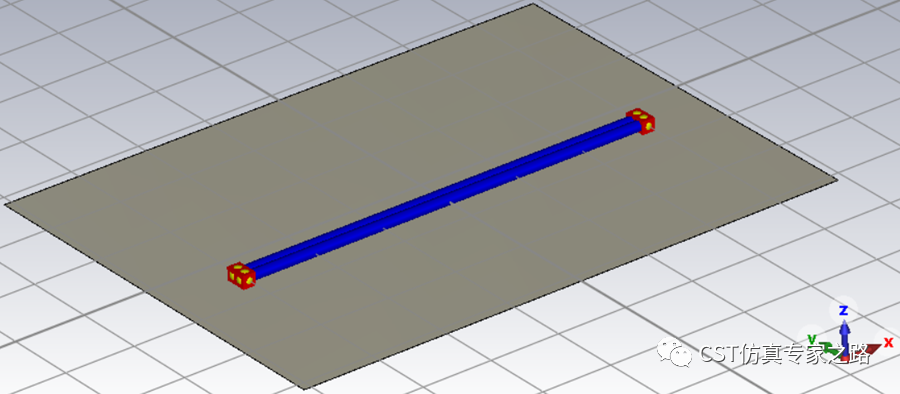

首先來看模型：Cable結構如下圖，其中cable1內導體直徑10.795mm，Cable2內導體直徑0.65mm，Cable1和cable2長度均為3m。

仿真頻段設為0-100 MHz。

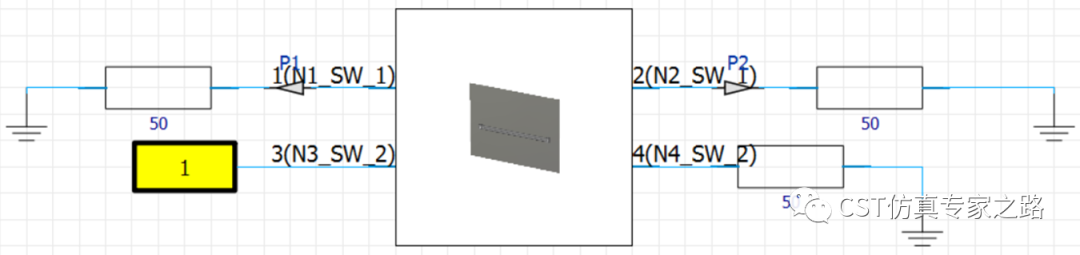

對串?dāng)_電纜建立電路模型，在一條線上加端口port1，在另一條受擾電纜的兩個端分別加了探針P1和P2。

設置完成后，在Schematic下面建立 S-Para任務，看看電纜的S參數情況：

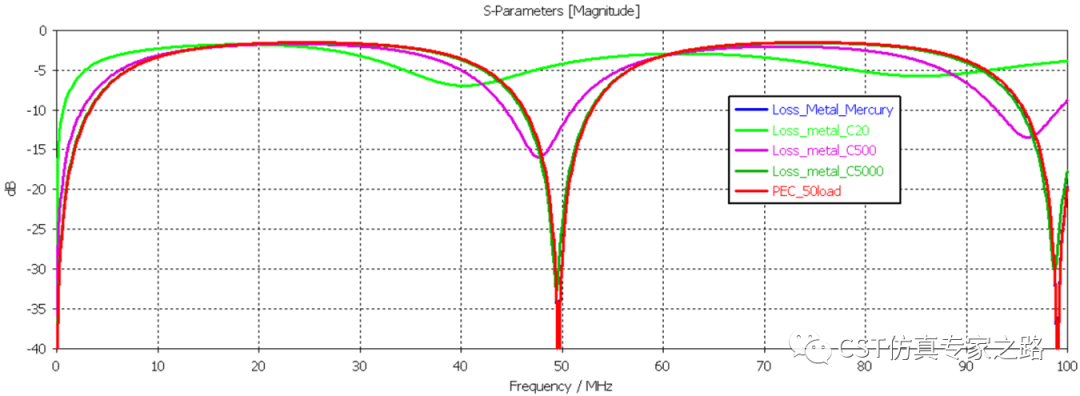

S11結果表明電纜在50MHz及其倍頻處有強烈的諧振，尤其地板的電導率越大諧振越強烈。

再來看看探針P1上的結果：

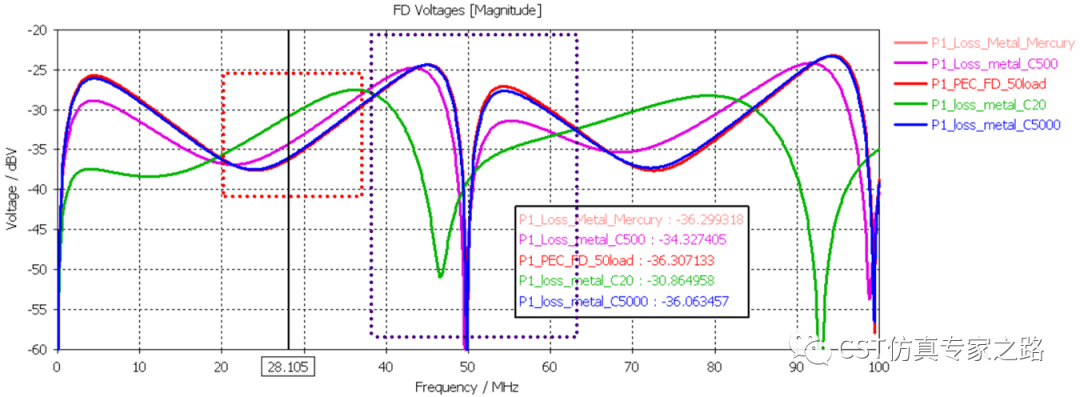

在20-37MHz范圍內（圖中紅色虛框區域）電纜沒有諧振，這點可以從S11看出來。因此在這個頻率范圍內在高電導率地板情況下探針上的電壓要比低電導率地板情況下的電壓低。

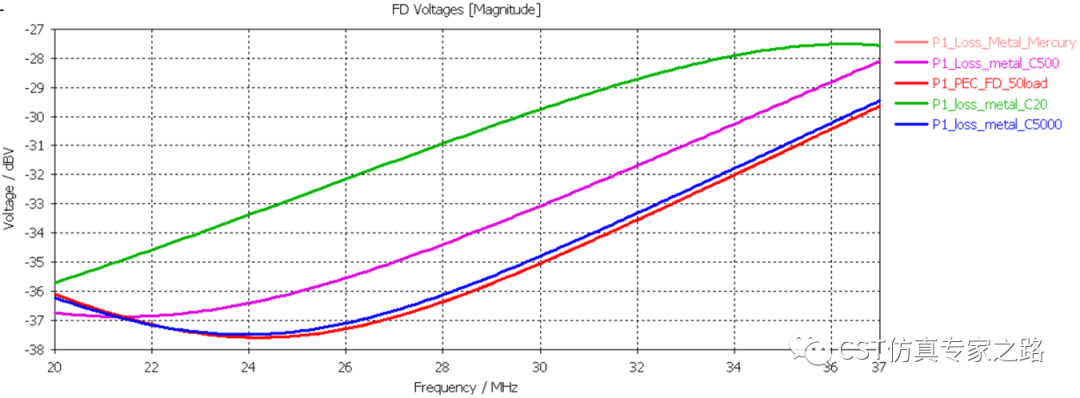

對紅色區域放大：

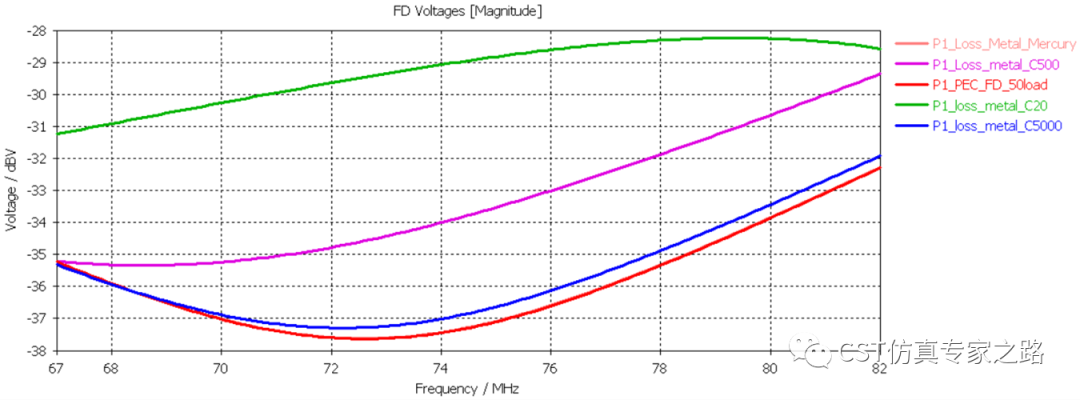

20-37MHz頻率范圍內受擾電纜上探針P1在不同電導率地板的情況下的電壓分布，相同的情況也出現在67MHz-82.5MHz頻率范圍內，如下圖

37-63MHz頻率范圍內（紫色虛框區域內）由于電纜出現了諧振，并且導電率越大的地板使得電纜諧振越強烈，在這種情況下電纜上會產生比較大的電壓和電流。

因此，在這種電纜有諧振的頻率范圍內分析具有不同導電率地板對電纜串?dāng)_的影響是不準確的。可以采取更長的電纜來仿真，從而可以看到更寬的未諧振頻率范圍內的情況。
