CST仿真分析頻率選擇表面FSS特性

“約在2018年底OPERA被法國達索收購，現在CST和OPERA被整合成一套全波電磁場解決方案軟件。

OPERA和CST在一部分功能上甚至是重合的，如CST的粒子工作室和OPERA的粒子束模塊SCALA，這些對比我們也將在之后的文章中做一些對比。

同時對于CST的高頻部分我們也將開展做一些真實案例供參考交流。”

頻率選擇表面對電磁波具有一定的頻率特性 , 即當FSS的金屬貼片單元諧振在電磁波的頻率上時 , FSS對這一頻率的電磁波全反射 ( 近似于全金屬表面 ) , 而遠離此諧振頻率的電磁波可以透過FSS( 近似于FSS不存在 ) 。由此 , FSS作為無源濾波器廣泛地應用于微波和光學領域。下面介紹一個用CST仿真的FSS的案例，供大家學習參考以及熟悉CST的仿真功能

1模型導入

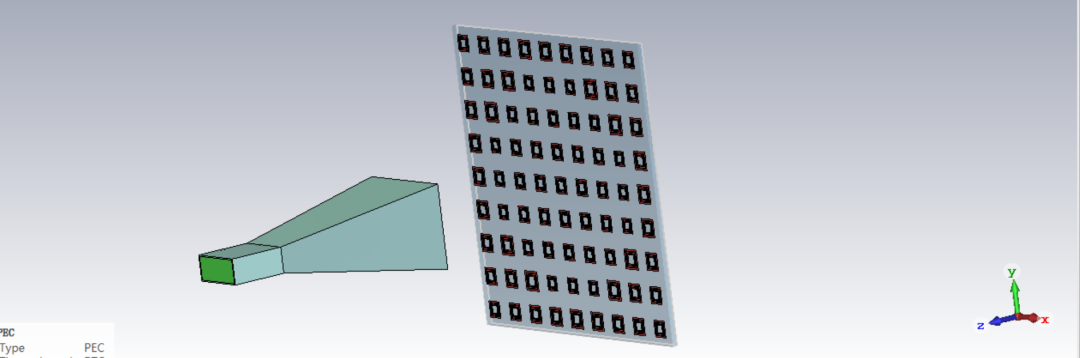

導入后的模型如下圖所示：

2材料設置

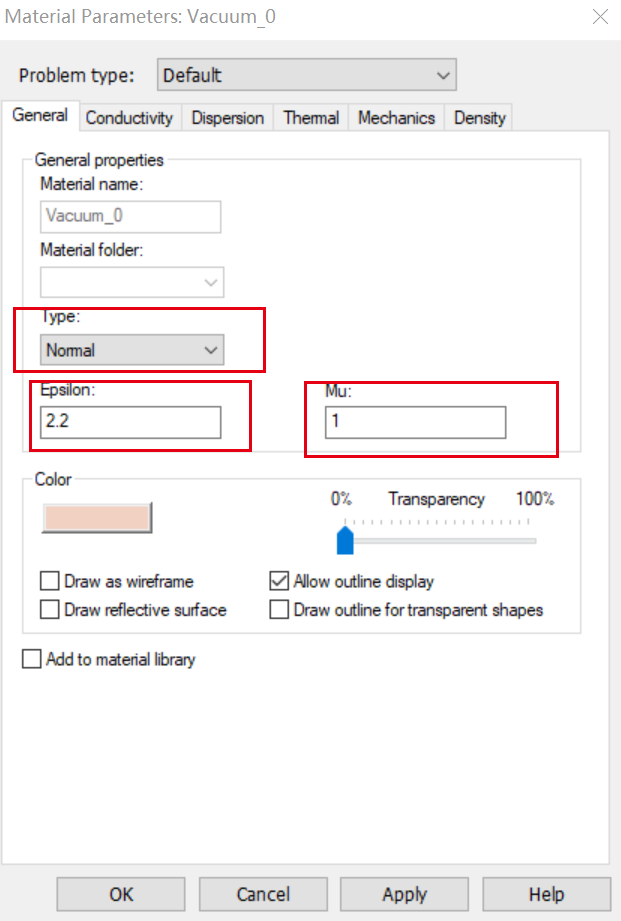

材料設置如下圖所示：

3波導端口設置

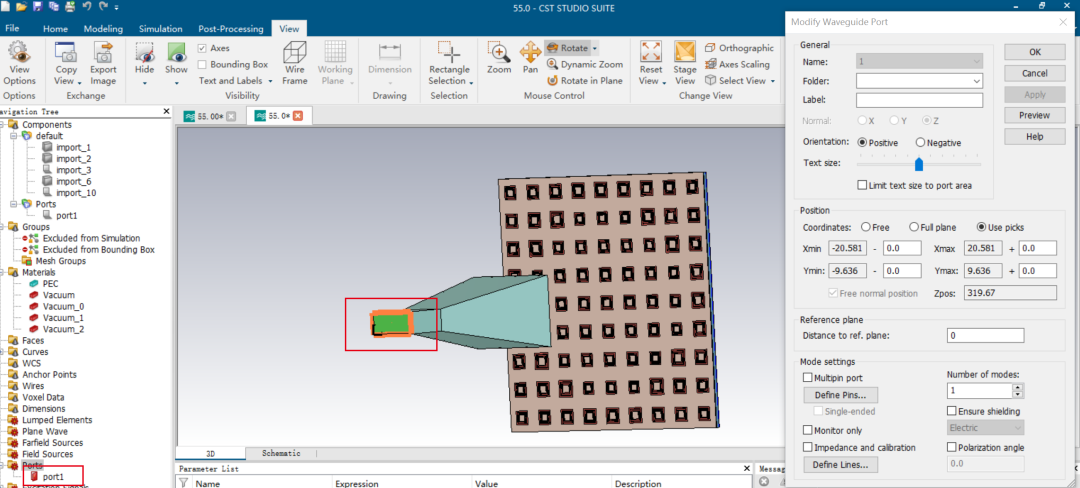

端口設置示意圖如下圖所示：

4設置監視器

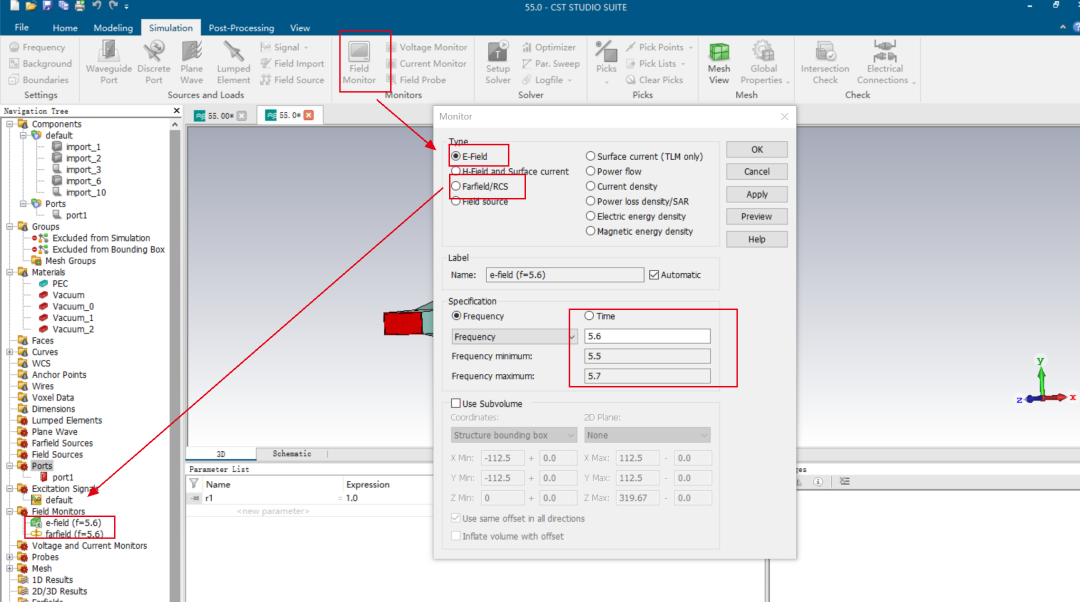

首先我們先確認一下是否添加了遠場監視器，在界面的左側導航欄，如下圖所示：

這里面我們只選取了f=5.6GHz的頻點下的遠場監視器，也可以根據自己的需求添加不同頻點的監視器，如下圖所示：

5分析遠場結果

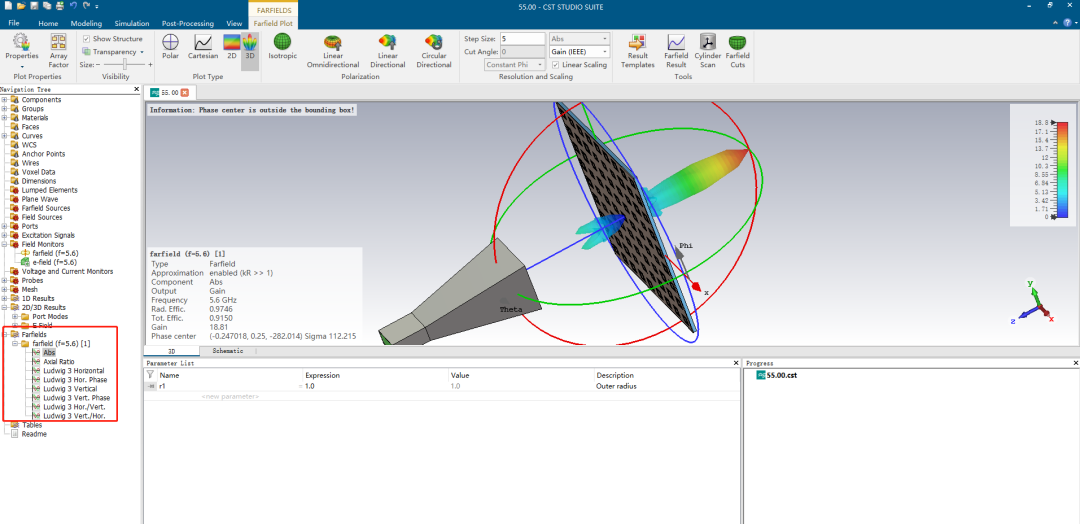

在完成仿真后，我們?cè)趯?dǎo)航欄下可以看到farfileds文件下，f=5.6GHz的遠場方向圖，如下圖所示，

左下角的數據顯示，F(xiàn)SS的增益為18.81dB，輻射效率為0.946dB, 總的輻射效率為0.9150dB。
