如何提取材料單元傳輸反射數據表用于Thin Panel材料
來源：CST仿真專家之路
更新時間：2024-06-23
閱讀：
使用超材料單元模板：
畫好材料結構，這里我們用1mm厚：

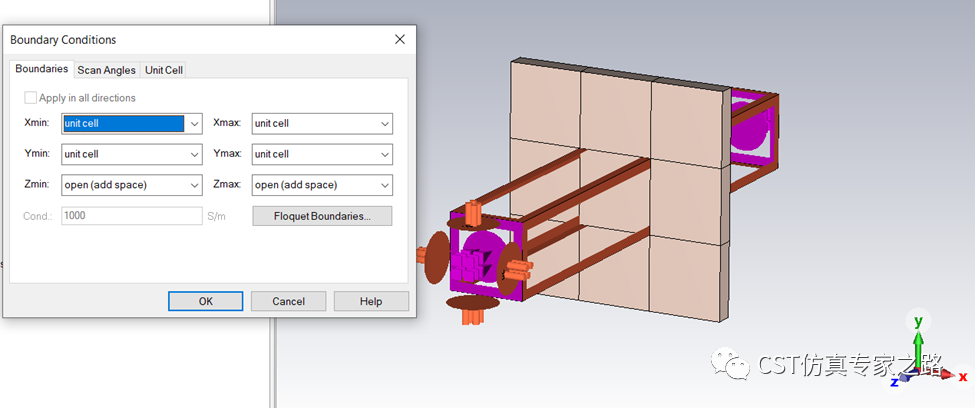

使用單元邊界:

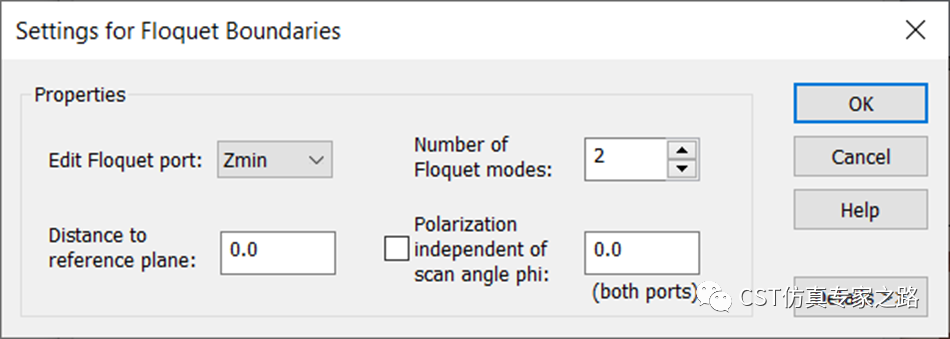

Floquet端口仿兩個模式：

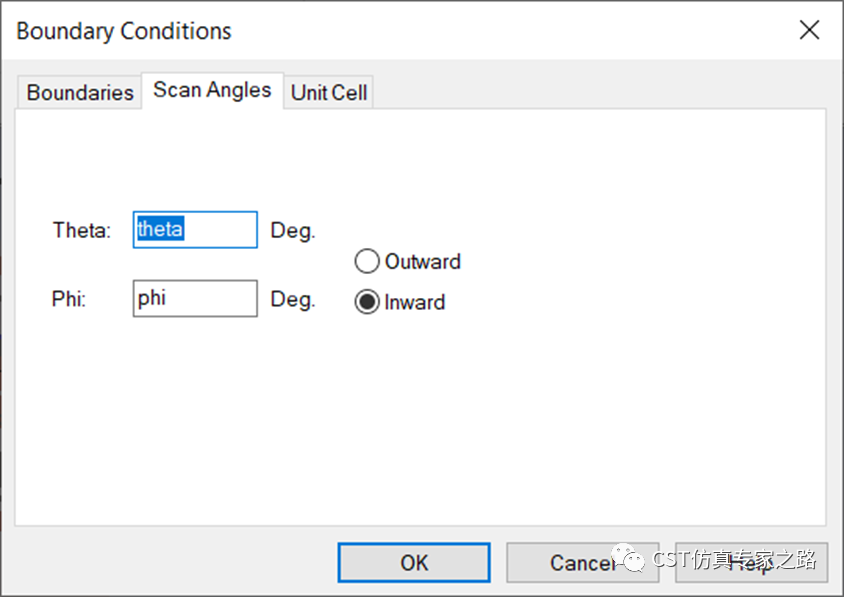

掃描角參數化：

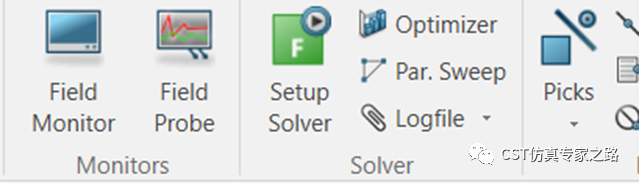

使用參數掃描：
掃描theta從0到89：

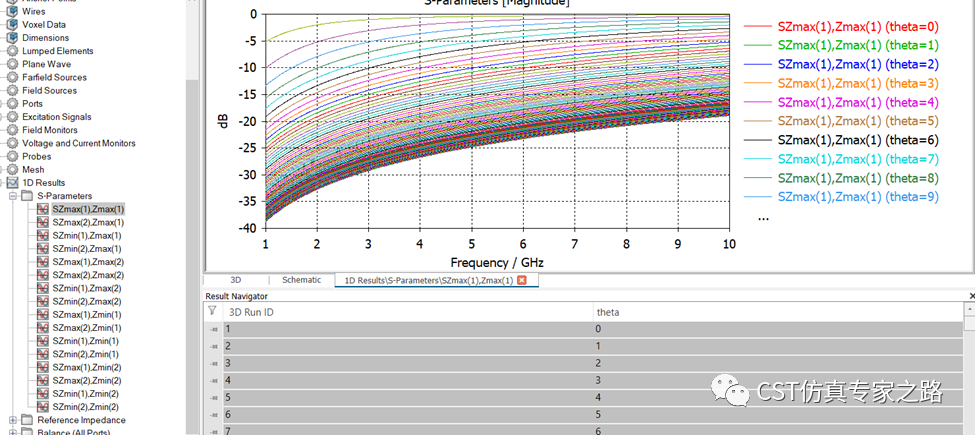

仿真結束：

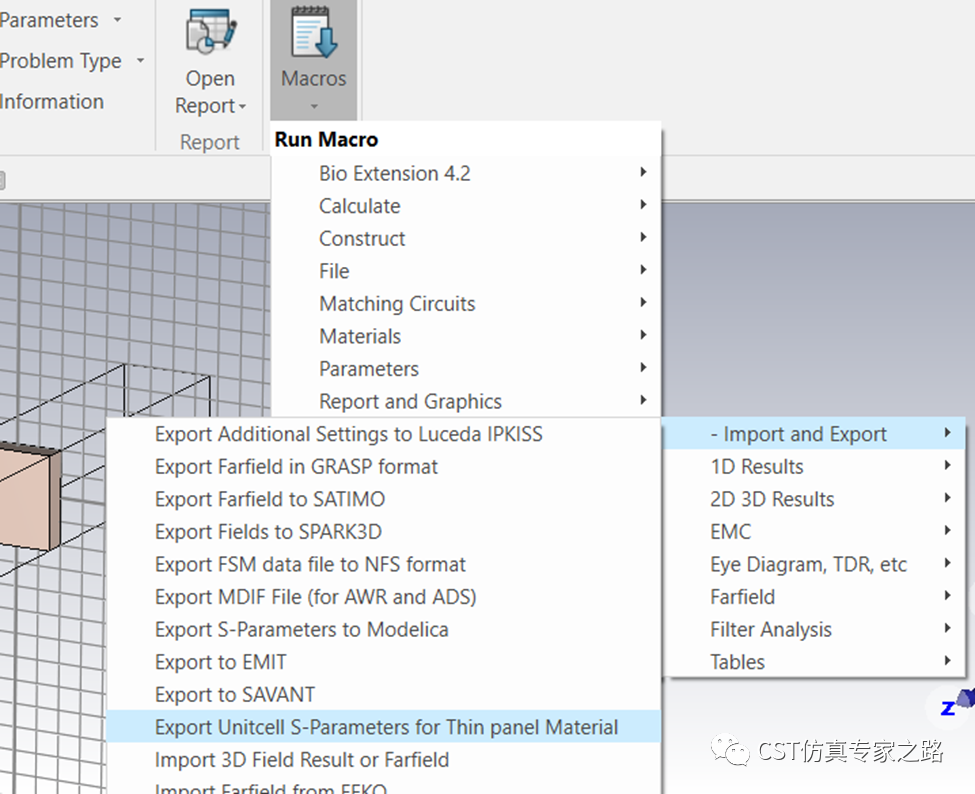

使用宏：

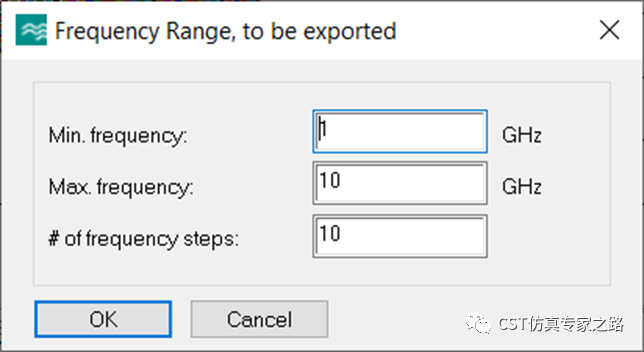

默認頻點：

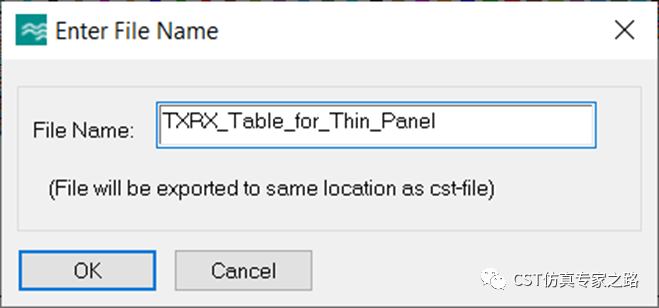

確認導出：

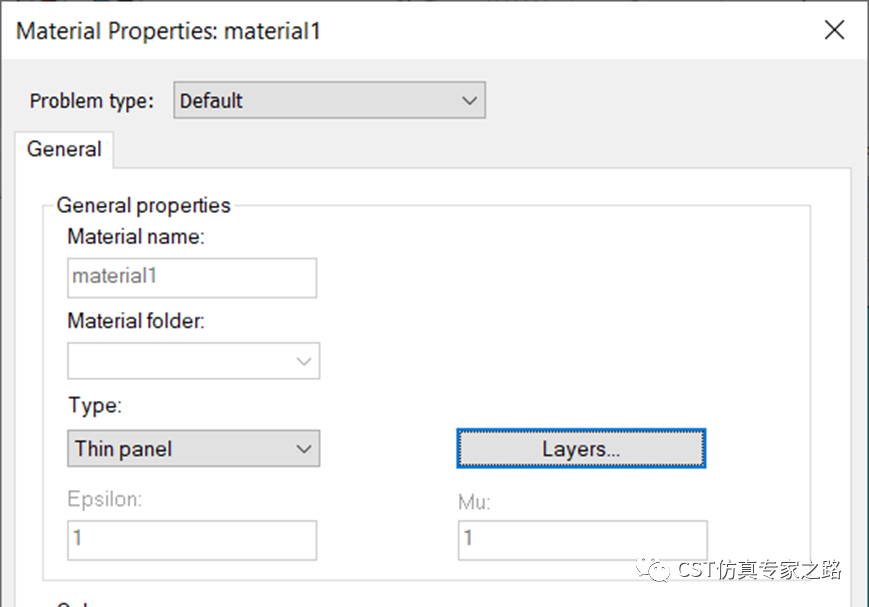

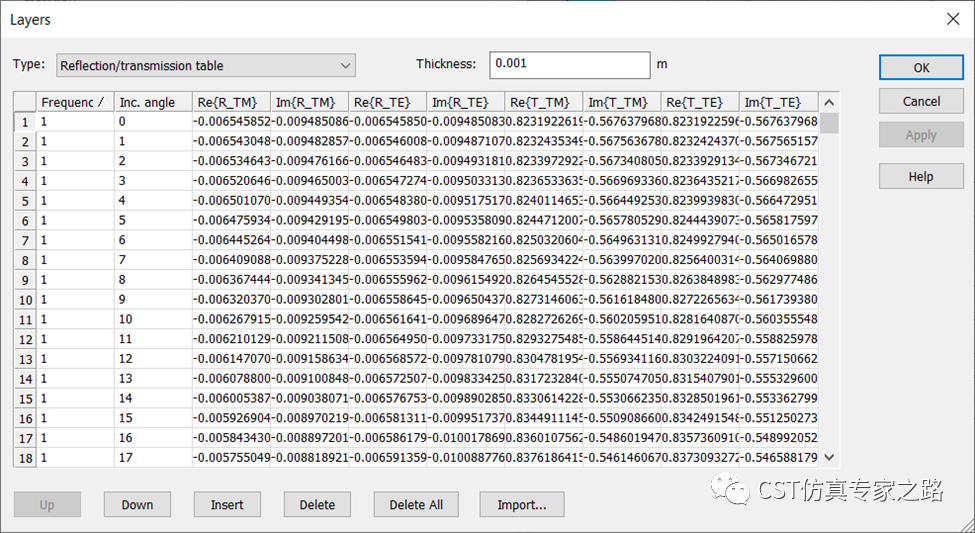

導出的數據便可以導入到thin panel中和A求解器一起使用了，注意這里要定義材料厚度，與材料單元的厚度一致：

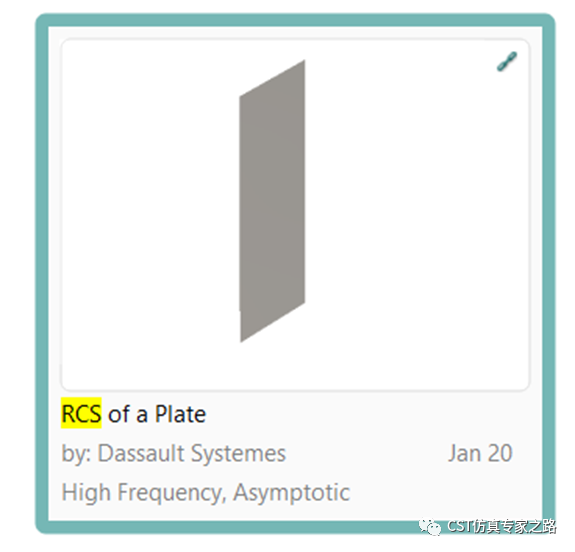

下面我們驗證一下，以自帶RCS案例為例：

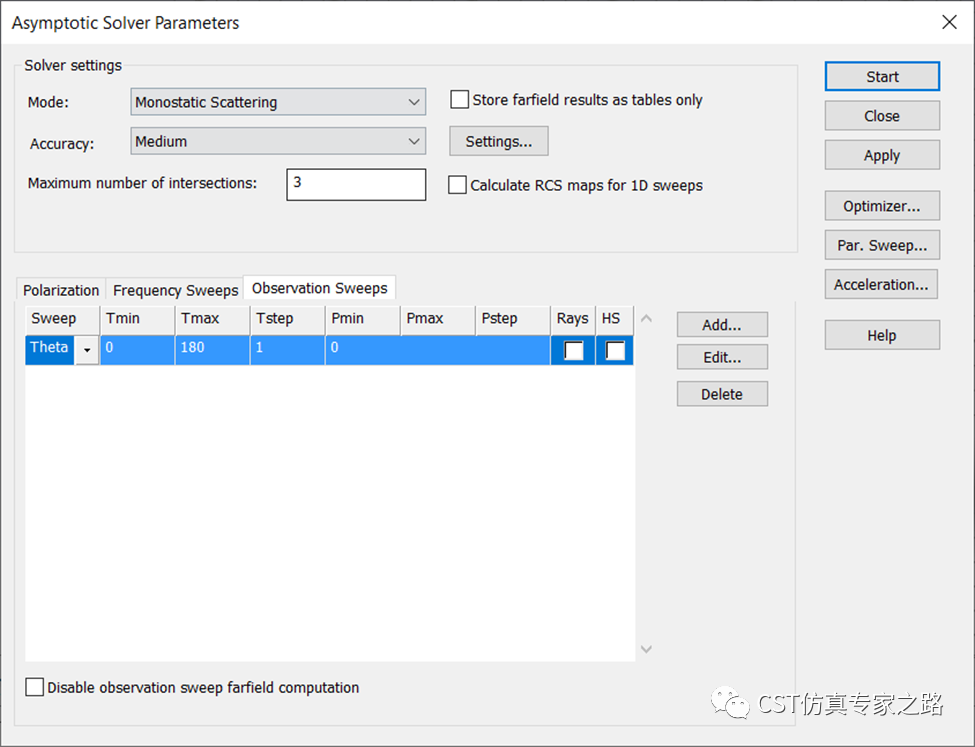

我們計算一下這個PEC材料的單站RCS為參考：

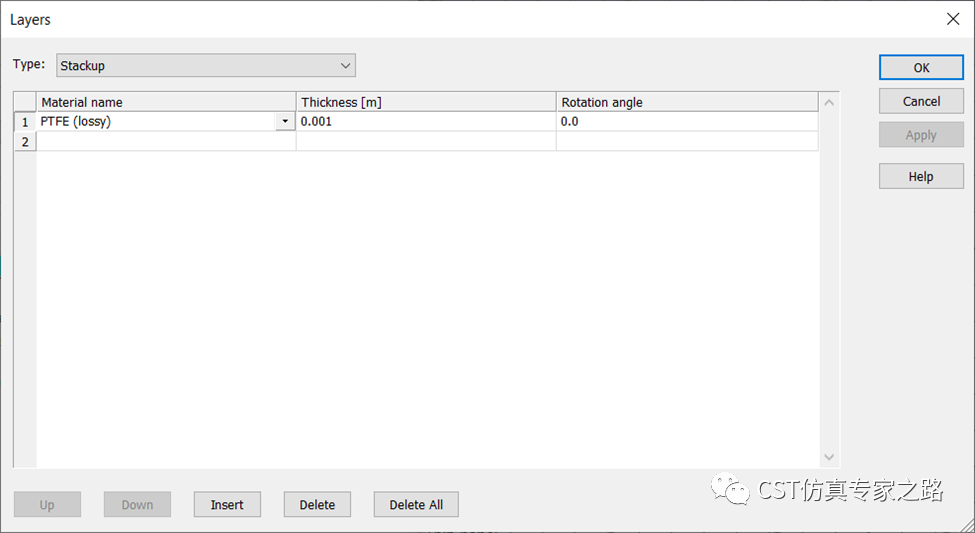

再改成thin panel，疊層方法：

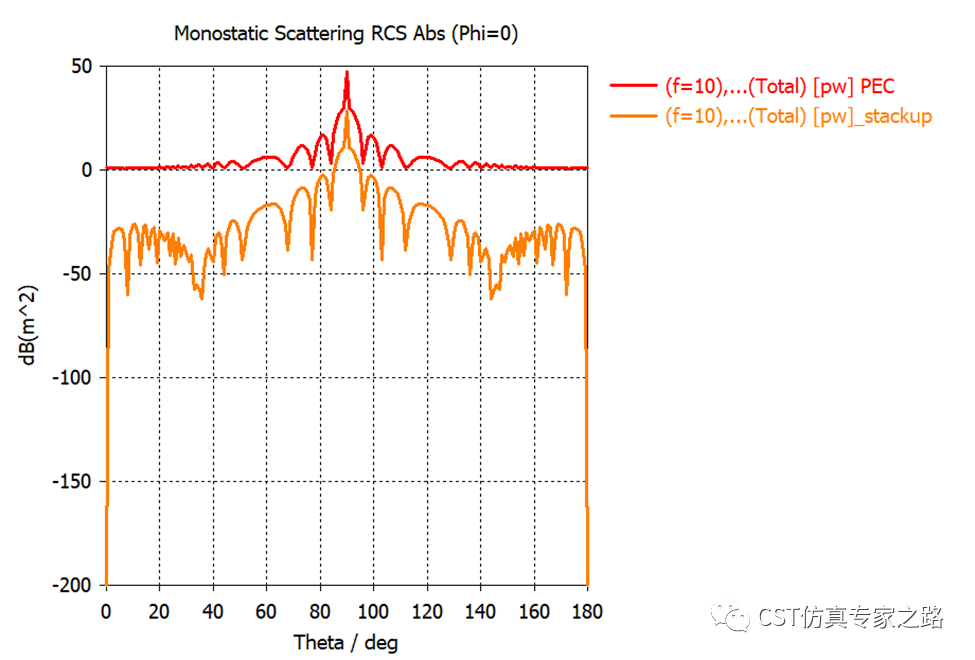

對比結果，有損的介質材料比PEC反射要小很多：

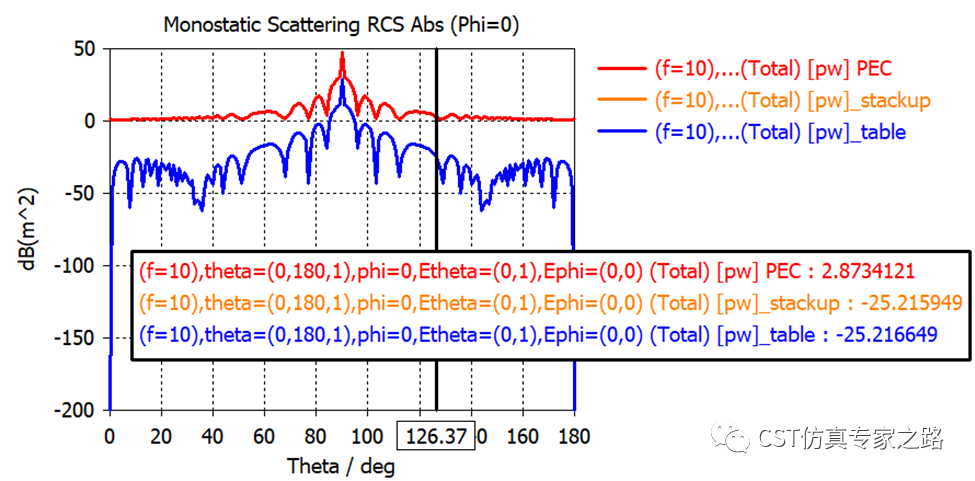

然后我們將thin panel 材料換成數據表形式，對比三個結果，兩種thin panel結果相同：
小結：
1. Thin panel 材料有疊層stackup，傳輸反射數據表Ref/Tran table和S矩陣三種定義方法。
2. 傳輸反射據表包括各種掃描角和頻率，所以能夠等效代替復雜材料模型。
3. 本文介紹了如何用F求解器和宏來提取該數據表，用于A求解器。
