CST 防雷擊電路EFT仿真（二）
來源：CST仿真專家之路
更新時間：2024-09-03
閱讀：
還記得小時候，每遇到打雷閃電，大人們就要求正在看動畫片的我們把電視關掉，并且拔掉電源線，直到工作后我才知道這其中的奧秘。
對于接入市電公網的電子產品，電源端口增加防雷器件是非常必要的。要想仿真一個電源端口的防雷電路，首先需要獲得防雷器件的模型。下面案例中的防雷器件就是筆者從TDK-EPCOS網站下載的電源端口常用的MOV（S20K385）的Spice模型。
一、首先可以仿真MOV的IV曲線，方法參考：如何獲取二極管的IV曲線

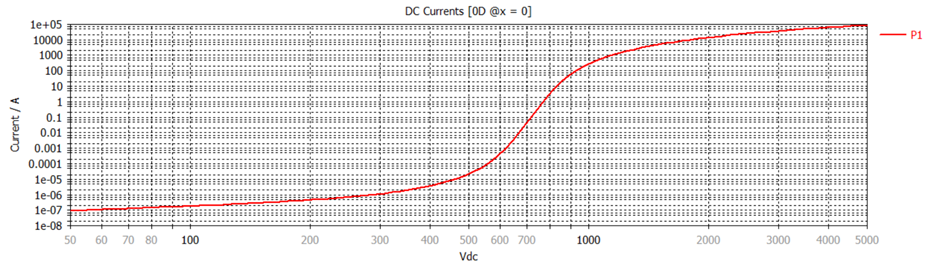

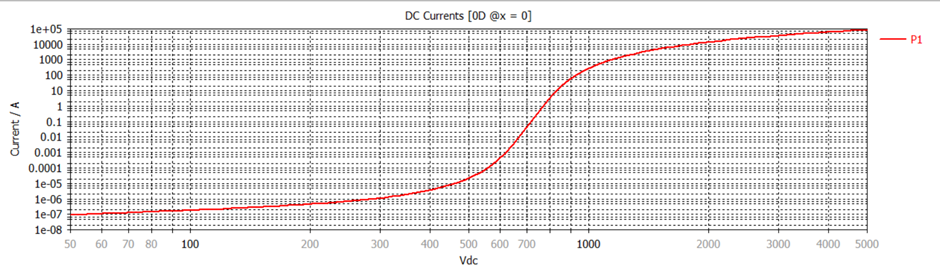

建議用CST2023版本仿真，不需要后處理就可以直接在DC current文件夾中得到如下VI曲線結果：

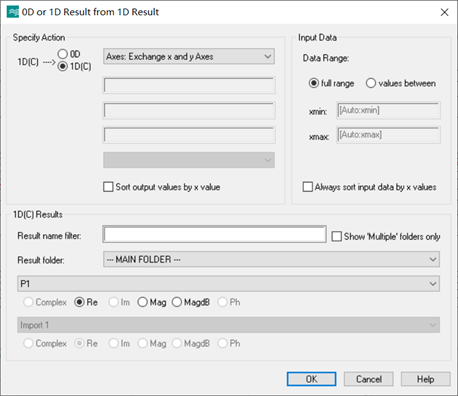

如果需要XY坐標交換，即將上圖橫坐標改為current，縱坐標改為Voltage，可以將該圖復制到3D界面下1D result文件夾中，并使用后處理交換坐標軸。
仿真得到的IV曲線可以和該器件的規格書中提供的IV曲線對比，來驗證器件模型的準確性。
二、接下來針對電源端口的防雷電路進行建模

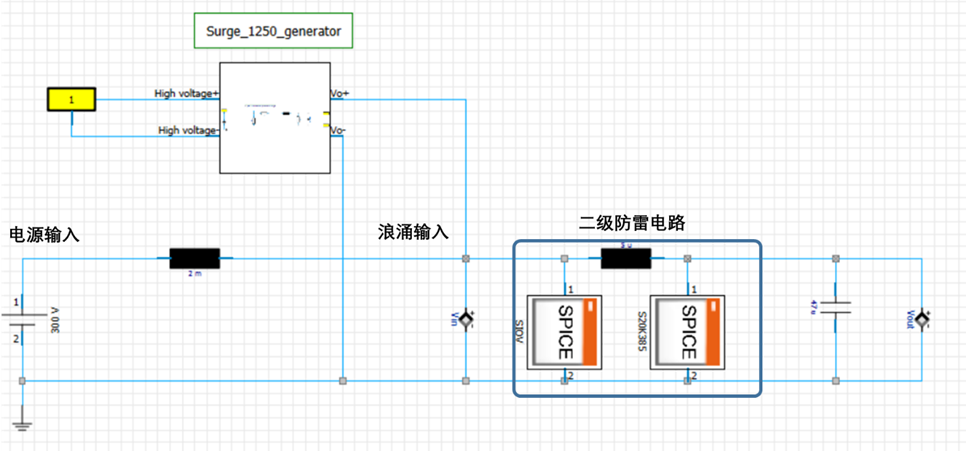

如下圖所示，簡單的電源端口防雷電路+浪涌發生器。

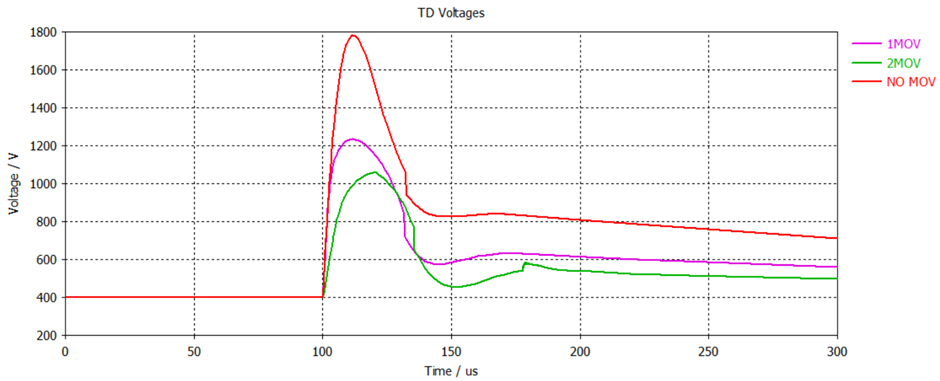

該電路對比了兩種情況，無防雷，一級防雷，二級防雷的電壓波形，如下如所示：
總結：
防雷仿真，電路器件模型的建模是關鍵。
非線性器件有時會出現仿真不收斂的情況，充分理解防雷電路原理，巧妙應用CST DS工作室，相信這些問題都會迎刃而解。
