CST MWS導出右弦圓極化增益問題
我想問一下，怎么才能只導出Theta（4080），phi（0360）的右弦圓極化增益，因為我只需要右弦圓極化增益，謝謝。
先顯示為你需要的增益方向圖，之后File -> Export... -> Export Plot Data (ASCII)。
CST MWS幫助文件《Export Plot Data (ASCII)》。
我的界面顯示設置的是右弦圓極化增益，Theta(40-80)phi(0-360)的3D圖 但是導出之后的txt文檔中 出現了很多列 分別為Theta [deg.]Phi [deg.]Abs(Grlz)[dB] Abs(Theta)[dB]Phase(Theta)[deg.]Abs(Phi)[dB]Phase(Phi)[deg.]Ax.Ratio[dB]沒有右弦圓極化的增益 我也不懂這些列都是什么意思？您知道是怎么回事嗎？
這個應該是按照3D圖輸出文本文件的內容，分別是：
Theta面角度（度）、Phi面角度（度）、增益絕對值（dB）、Theta面增益（dB）、Theta面相位（度）、Phi面增益（dB）、Phi面相位（度）、軸比（dB）。
如果沒有記錯的話，按照Polar圖導出的數據好像有左旋和右旋數據，樓主試試看。
我試過了 還是不行 我想問問是不是以為版本的問題呢 我的是CST2010版的
應該不是，以前用08和09的時候記得有Left和Right的條目，只不過從來沒用過。

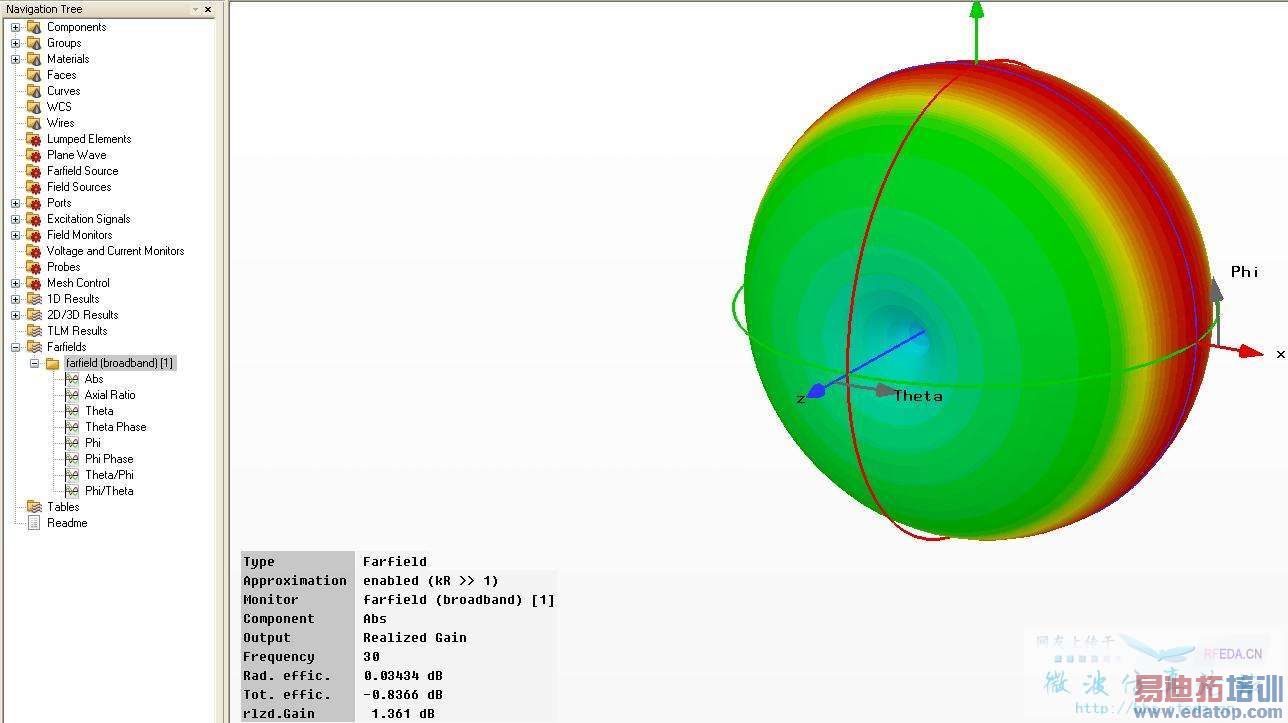

研究了一下，以自帶的Dipole為例，默認打開的時候3D顯示：

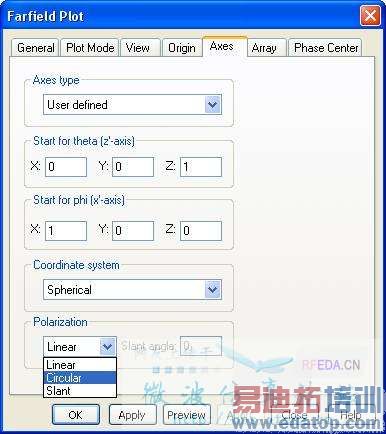

這時顯示的是Theta和Phi，在我的CST MWS 2012中，進入Farfield Plot Properties...，在Axes選項卡里的Polarization選“Circular”：

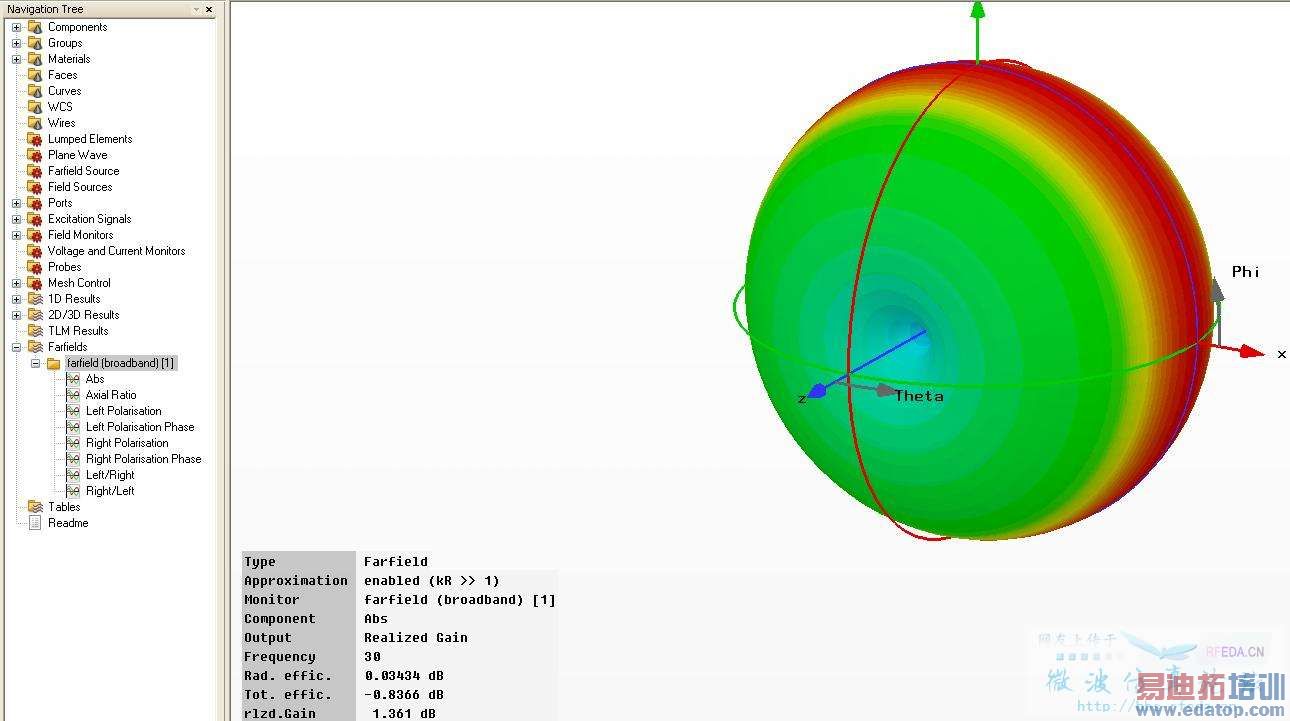

回到3D顯示就變為Left和Right：
這時導出的數據就是左旋極化和右旋極化了：
每一列的含義樓主應該知道了吧。
CST MWS幫助文件《Farfield Plot – Axes》和《Farfield Overview》。
2010的相關步驟留給樓主自己摸索吧，機器上沒有2010。
希望能解決樓主的問題。
收兵回營！
太感謝了！ 按照你的方法 果然成功了！
這問題我覺得很簡單呀，你導出來后再提取成要的數據就OK了吧
真心學習了，謝謝各位大蝦
