Terminated abnormally!!
Terminated abnormally! ! CST 仿真超寬帶天線報錯，是不是我的超寬帶天線圓弧精確度太高，導致網格無法劃分發生錯誤？論壇里關于這個問題的回答都搜索了，版主hefang也說了自己也是有時也能發生這種錯誤，就想問問發生這種錯誤后的處理方法是怎么樣的？
你確定是網格剖分階段出的問題？
可以上傳你的logfile文件，我判斷一下。
很少見，記憶中好像只發生過兩次，沒總結出任何規律。
這個是，麻煩幫我看看
Starting adaptive port meshing.
--------------------------------------------------------------------------------
Mode calculation for port 1:
--------------------------------------------------------------------------------
Build version: 2009.7 Release from 2009-06-16 (change 101271)
Solver module: Port Modes (Win 32)
======================================================================
Port mode calculation
======================================================================
--------------------------------------------------------------------------------
Units settings:
Dimensions: mm
Frequency: GHz
Time: ns
--------------------------------------------------------------------------------
Solver Statistics:
Number of meshcells: 1776
Mesh generation time: 0 s
--------------------------------------------------------------------------------
Total simulation time: 3 s
--------------------------------------------------------------------------------
Adaptive meshing is restarted for port 1 with FPBA mesh type.
--------------------------------------------------------------------------------
Build version: 2009.7 Release from 2009-06-16 (change 101271)
Solver module: Port Modes (Win 32)
======================================================================
Port mode calculation
======================================================================
--------------------------------------------------------------------------------
Units settings:
Dimensions: mm
Frequency: GHz
Time: ns
--------------------------------------------------------------------------------
Mesh statistics:
Hexahedral mesh type: FPBA
Parallelization type: none
Mesh summary:
< 0.5 :0.0 %
< 0.25 :0.0 %
< 0.1 :0.0 %
< 0.05 :0.0 %
< 0.02 :0.0 %
Minimal filling: 78.125 %
--------------------------------------------------------------------------------
Boundary conditions:
YZsymmetry: none
XZsymmetry: none
XYsymmetry: none
Xmin: expanded open
Xmax: expanded open
Ymin: electric
Ymax: expanded open
Zmin: expanded open
Zmax: expanded open
--------------------------------------------------------------------------------
Frequency settings:
Fmin: 0
Fmax: 15
Nfsteps: 1001
--------------------------------------------------------------------------------
Waveguide boundaries:
--------------------------------------------------------------------------------
Port: 1
--------------------------------------------------------------------------------
*** Warning ***
Solver run aborted by user.
--------------------------------------------------------------------------------
Solver Statistics:
Number of meshcells: 1776
Mesh generation time: 0 s
--------------------------------------------------------------------------------
Total simulation time: 2884 s
--------------------------------------------------------------------------------
Adaptive port meshing finished.
--------------------------------------------------------------------------------
很關心這個問題，今天我也碰到這個問題，正準備在論壇上咨詢下呢！
很奇怪，同樣的一個project，一臺電腦出現這個問題，而另一臺電腦則沒出現該問題！

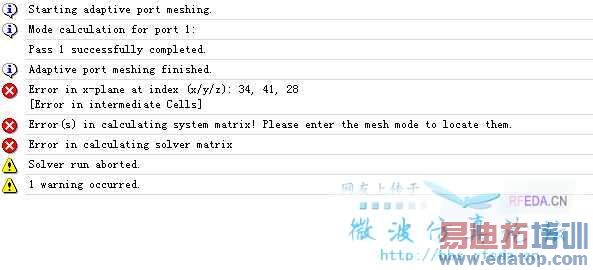

圖片上顯示網格有錯誤，但不知道哪里錯了，紅色的是錯誤，但是那個虛框的邊界不是我自己定義的，是它自動生成的，我該怎么改，版主再幫我瞅瞅
1. “是不是我的超寬帶天線圓弧精確度太高，導致網格無法劃分發生錯誤？”樓主應該是最了解這個問題原因的，為什么不自己去驗證一下呢？如果不行，大家可以繼續討論
2.我看你的Solve logfile中
*** Warning ***
Solver run aborted by user.
是用戶中斷的而不是terminated abnormal啊？你是想忽悠大家嗎？而且你只需要把Warning截圖給大家即可，沒必要貼這么長的solve logfile讓別人自己去找吧。
3.本來以為跟我以前遇到的一個錯誤一樣：
但是好像沒啥聯系
從圖片里看不到圓弧。。。
但是圓弧精度太高，你的網格貌似有點稀疏。。。才1776的網格，不太對，我感覺。
加密一下再試試吧，我更愿意直接看你的模型。
1.圓弧精度高，導致網絡無法劃分，如何驗證呢？我也讀了一遍hefang版主的《簡述CST微波工作室網格劃分與波導端口設置》，但是始終不明白如何處理，局部加密嗎？還是總體網格數提高呢？
2.我敢肯定，不是人為中斷的錯誤，CST軟件出現了錯誤，我的win7就說軟件出現錯誤，結果我調試終止，所以就顯示人為終止，我也不知為何仿真到那軟件就會出現錯誤，而且logfile里面就是 Terminated abnormally!!我沒有忽悠大家，還有我是應該只截warning，但是也不知道是否需要別的信息，所以就都貼上來了，有勞大家費心了
3.我跟ls的錯誤確實不一樣，我的只提示了這個
我直接讓其自適應嗎？這個我試了不行；還是自己人為的加密網絡？模型自己想寫個文章，所以》。見諒
另外我也用HFSS仿真過這個文件，其仿真結果還不錯，就是感覺速度太慢了，超寬帶天線說用CST仿真速度較快，所以把模型拿過來驗證下
