CST中，如何使用Chip Interface導入GDSII文件？

作者 | Wang Yuanteng

CST Chip Interface可以將二維芯片layout生成復雜的三維芯片模型，幫助工程師基于物理建模設計芯片來提高效率。Chip Interface支持導入OpenAccess數據庫(lib.defs、cd .lib)和GDSII文件。這里我們以GDSII文件為例，來看具體的導入和使用方法。

導入前準備

Chip Interface目前支持多種導入方式，比較推薦的方式是從Cadence Virtuoso接口導入。我們可以從達索系統Knowledge Base搜索并下載“CST plugin for Cadance Virtuoso”，安裝方法可參考下載文件中的readme.txt。

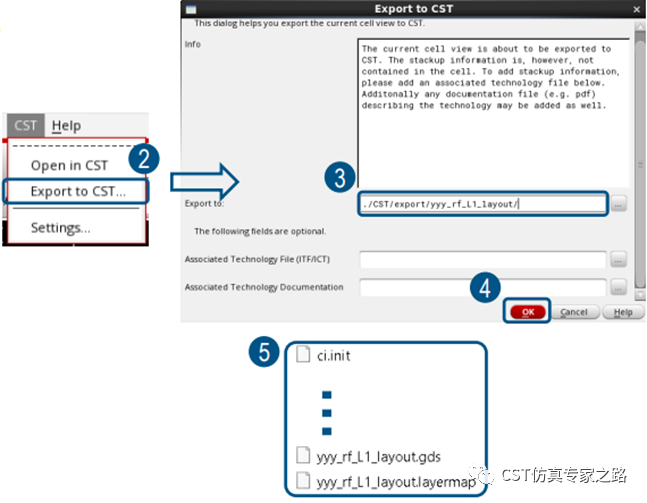

CST plugin導出過程如下圖，在Virtuso中打開一個layout，選擇CST->Export to CST，彈出對話框，導出到指定的文件目錄，點擊OK。生成的文件包含了CST中執行GDSII導入所需的所有文件，其中包括ci.init文件，它支持單文件導入。

另外，在沒有安裝CST plugin的情況下，我們也可以從Virtuoso直接導出gds和layermap文件。

導入layout文件

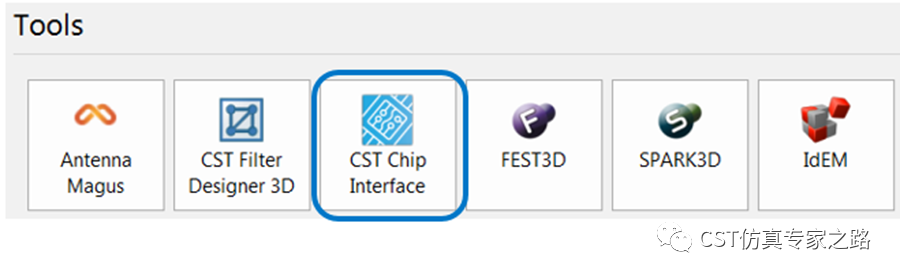

有了這些文件，如何在CST中導入呢？首先，從CST界面進入Chip Interface。

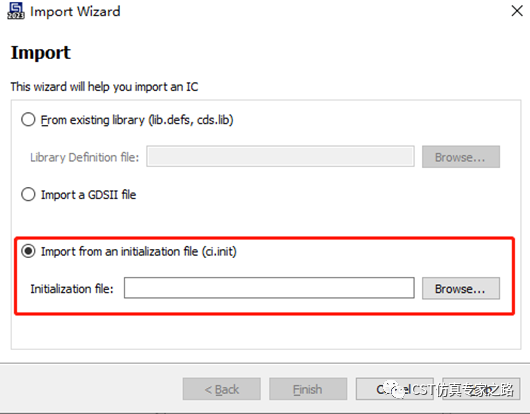

軟件會自動彈出導入界面，根據之前導出文件類型不同，這里可以選擇導入ci.init文件（CST plugin方式）。

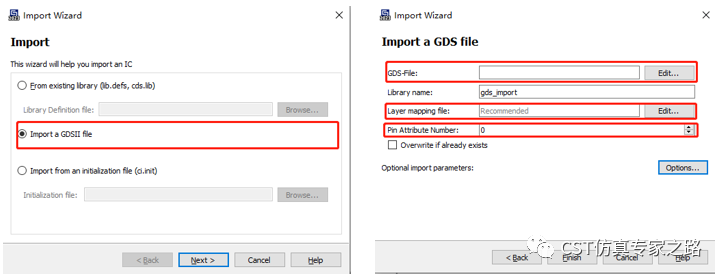

或者，選擇導入GDSII文件，那么則需要分別導入GDS、layermap文件，以及填入Pin Attribute Number。這里的Pin Attribute Number是在導出時設定的任意值。Cadence Virtuoso導出配置了pin(和net)信息，并通過Pin Attribute Number屬性保存在GDS文件里。

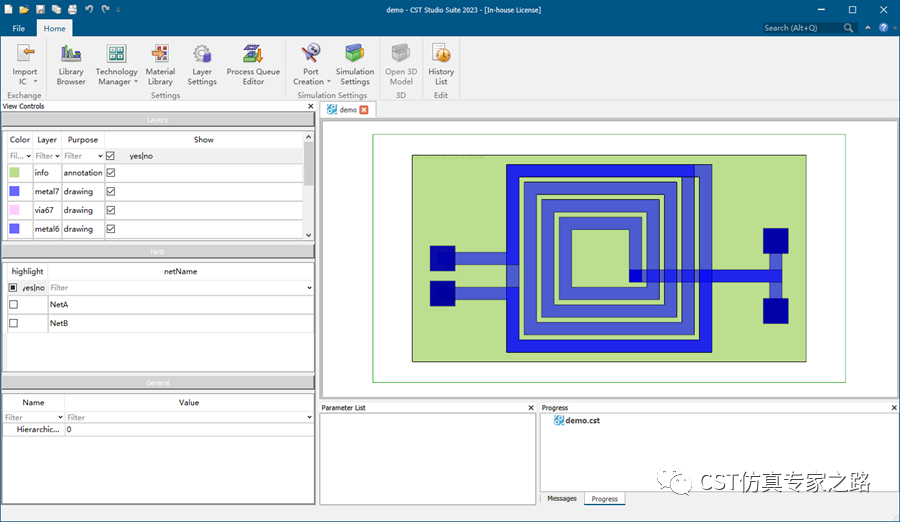

導入完成后，Chip Interface界面如下圖。

導入Tech File

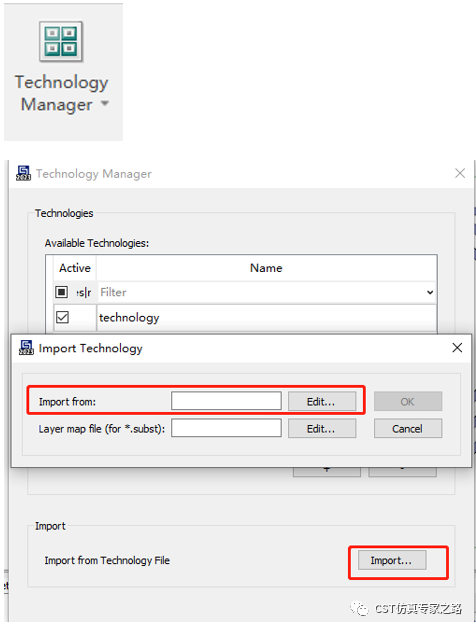

Tech File包含工藝信息(材料和層厚度)，生成三維模型時需要這些信息。Chip Interface支持.itf、.ict、.cit三種Tech File格式，導入方法如下圖。

tech file導入完成后，下一步就可以查看并編輯Process Queue了。

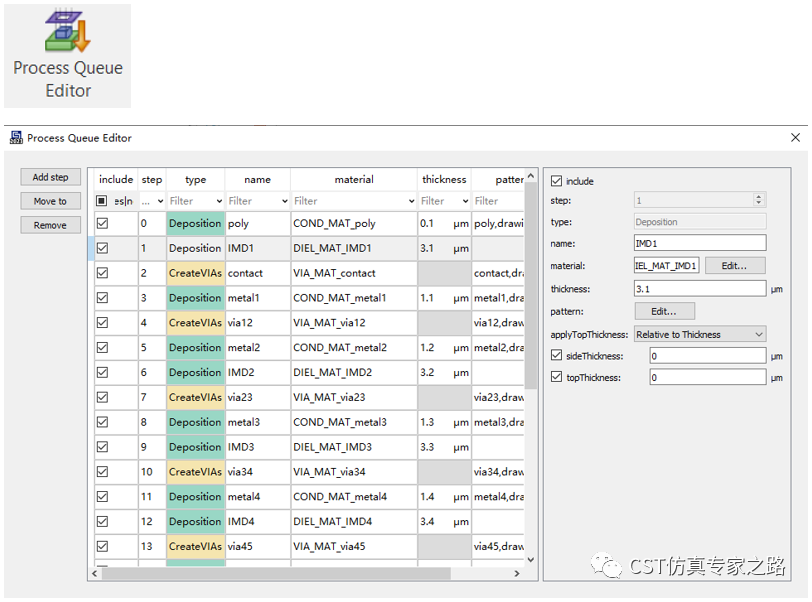

編輯Process Queue

Process Queue是模擬集成電路制造過程的步驟列表，對應3D幾何形狀的建立。真實的集成電路制造工藝通常包含幾個步驟，從而生成一個某種材料的patterned layer。這里可選的step類型包括加載晶圓、沉積、刻蝕、創建過孔等，詳細類型及參數說明可參考help，此處不再贅述。

創建端口

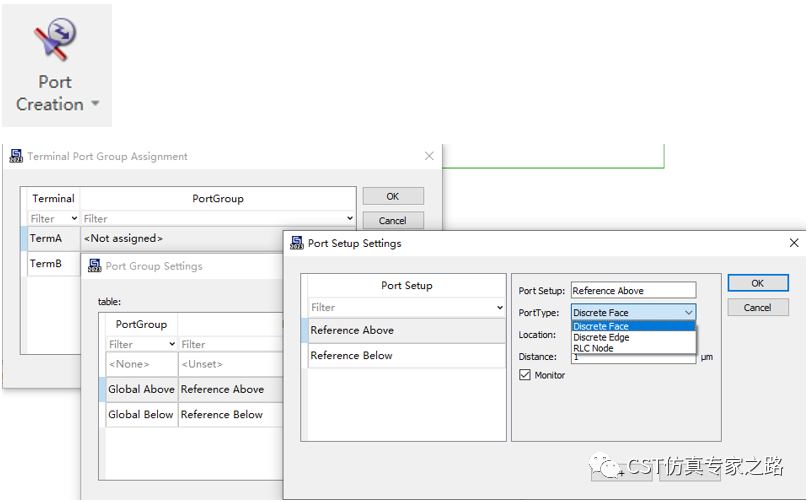

Chip Interface還支持創建端口，端口類型包含離散面端口、離散線端口及RLC node?？筛鶕抡嫘枰x擇端口類型，或在導入CST后再建立端口。

創建三維模型

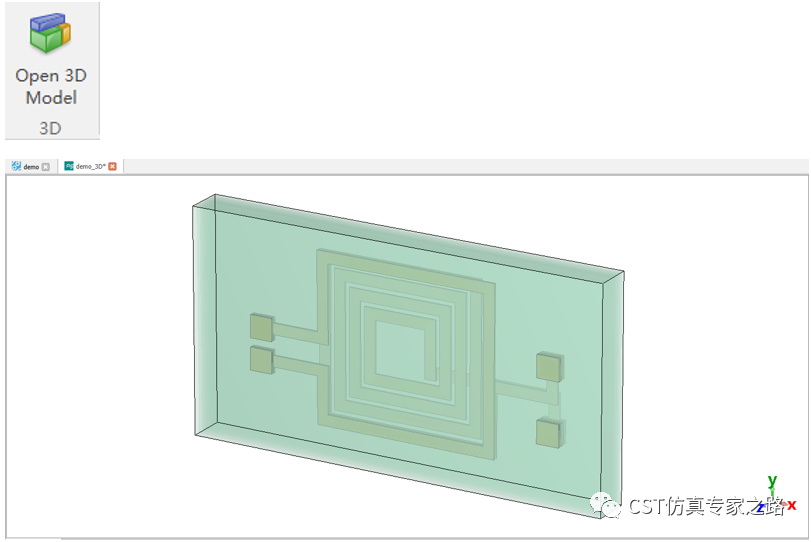

最后，選擇Open 3D Model，軟件會自動創建一個新的CST工程。這里記得先保存Chip Interface工程，新的CST工程會被自動命名為前者名稱_3D.cst。

完成整個導入過程后，我們就可以對三維芯片模型進行仿真了。
