CST入門09-TOOLS工具欄（2）

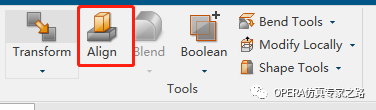

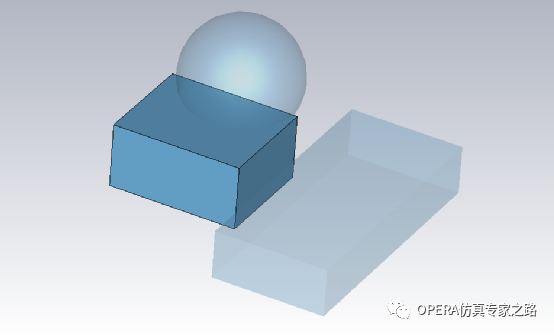

Align對齊，選擇component然后對參考面進行對其操作。先選擇一個小方塊，
點擊Align，然后選擇這個小方塊的一個準備對齊用的面（選擇最右的面），再點擊想要對齊的另外個大方塊的一個面（這里選擇頂面），然后用TAB鍵選擇要旋轉的角度，得到最后需要的對齊方式：

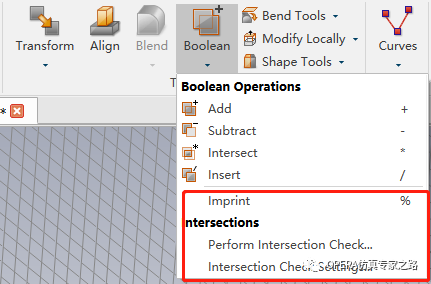

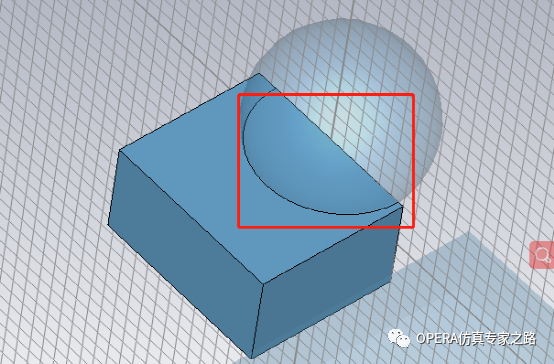

TOOLS頁布爾操作下還有這三個功能，一起講是因為功能簡單而且依我看來這些功能不太布爾。Imprint是刻痕，就是產生倆物體的交界面線的：
Perform intersect check就是當選擇一個物體時對干涉進行檢查，如果有干涉提示下一步操作：

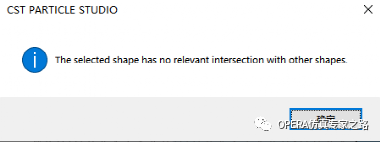

如果沒有干涉則給個提示信息：
Intersection check setting則是設置對哪種類型的材料進行干涉檢查：

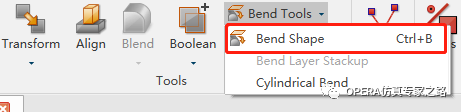

接下里是Bend tools下的Bend Shape （快捷鍵Ctrl+B）。Bned Tools工具就像是貼膏藥一樣把面貼到實體上。
首先選擇想要彎曲的薄片，然后按照提示選中第二個對象操作：
Bend Layer Stackup 則是用于多層堆疊的彎曲如PCB：
Clindrical Bend為繞著圓柱彎曲：

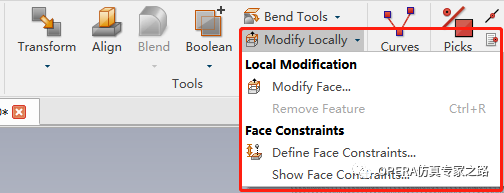

Modify Locally菜單：
通過選擇面并對其進行局部修改來改變模型。對導入的部件簡化或更改特別有用。
后續優化運行的參數化、參數掃描或靈敏度分析，就可以考慮定義面約束。當然:模型拓撲變化過大，可能導致操作失敗。

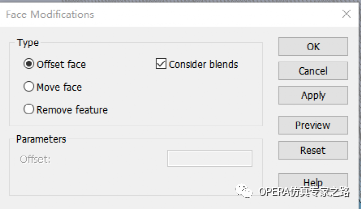

Modify Face修改面菜單有：

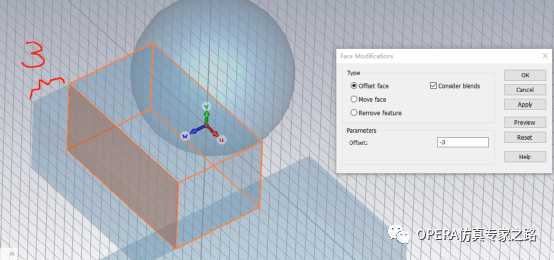

Offset face：所有被選中的面相對于其當前位置的偏移量都是給定的。可以通過拖動選定的面或在對話框中輸入偏移表達式來指定偏移量：

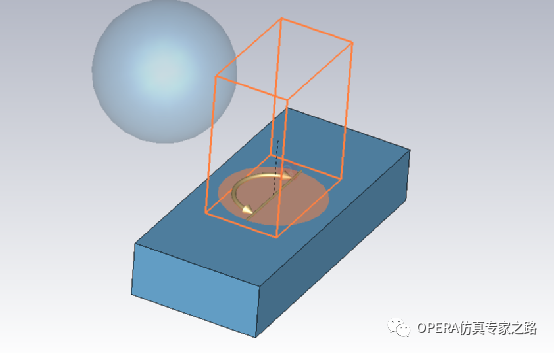

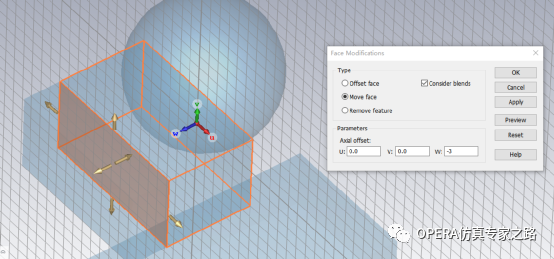

Move Face：所有選擇的面根據x, y和z值移動。可以用鼠標拖動箭頭或自己輸入表達式。

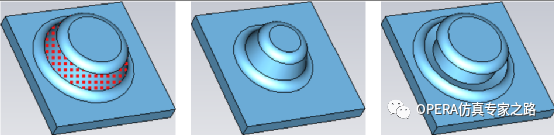

Consider Blends選項為是否考慮倒角，考慮的話就會在倒角相關聯的面被修改后重新倒角，不選擇的話倒角就不變，下圖分別為要修改的面-勾選考慮倒角-不勾選考慮倒角：

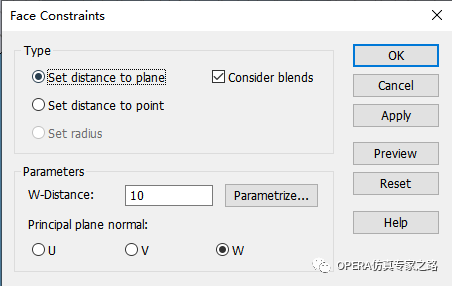

Face Constraints面約束：

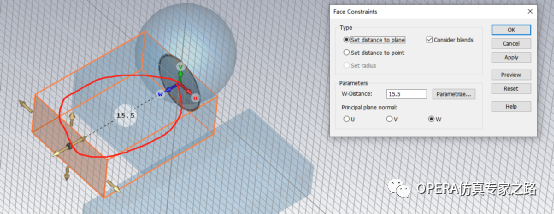

Set distance to palne：在所有被選中的面中，計算一個邊界框。這個邊界框的中心用于定義到三個主平面之一的距離。
Set distance to point：和上面的區別是把約束距離變為到指定點的距離。

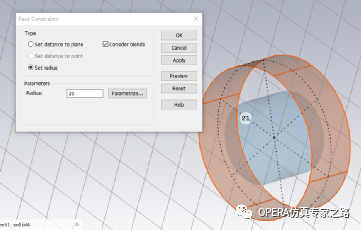

Set radius：針對圓柱的半徑方向上的面約束。

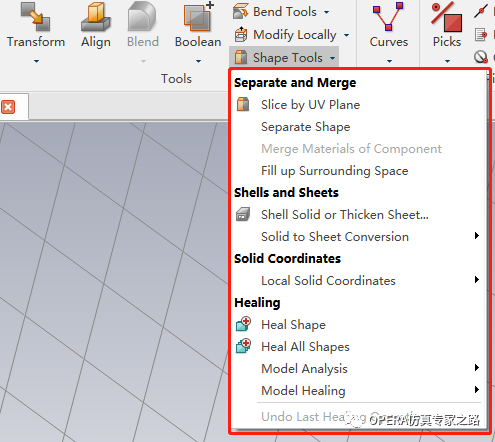

Shape Tools菜單欄：

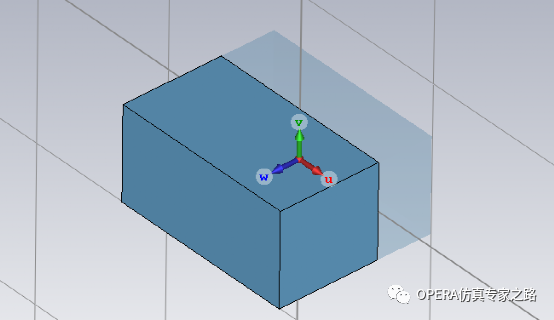

Slice by UV plane，直接用局部坐標UV平面切開對象：
Seprate shapes：獨立形狀，使得不相互接觸。
Merge Materials of Component：合并選中的component中的材料相同的部分。
Fill up Surronding Space:創建一個新的實體，填充整個計算體區域。

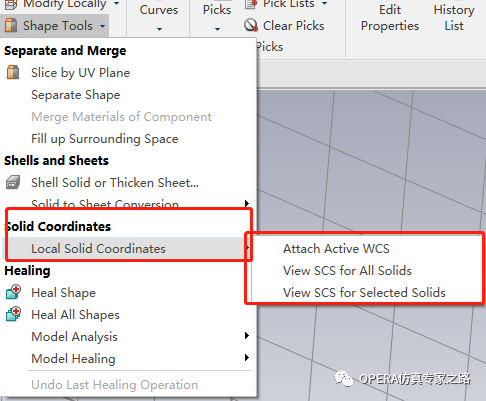

Local solid coordinates用于定義永磁體磁化方向的坐標系，留到后面坐標系一起聊。
模型的Healing修復菜單，主要還是用于修復由于導入模型容差不同導致的問題。菜單冗長，用到的也很少，很多小伙伴習慣使用第三方CAD修復軟件的，就不多贅述這個功能了。至此將Modelling下的Tools在這篇中結束。
