CST2023版新功能07-頻域中利用Time shift對波束指向漂移的補償

作者 | 魏云飛

相控陣在寬帶工作時，其掃描波束在不同頻點會發生指向漂移。這種情況可以通過陣元或者子陣采用實時延遲器的技術得到改善。CST2023版陣列仿真的后處理時combine results可以在頻域使用time shift功能來對掃描波束隨工作頻率變更而產生的漂移進行補償。

下面我們用一個簡單的例子來說明一下這個功能的使用。陣列單元為dipole，工作頻段為2.7-3.3GHz。

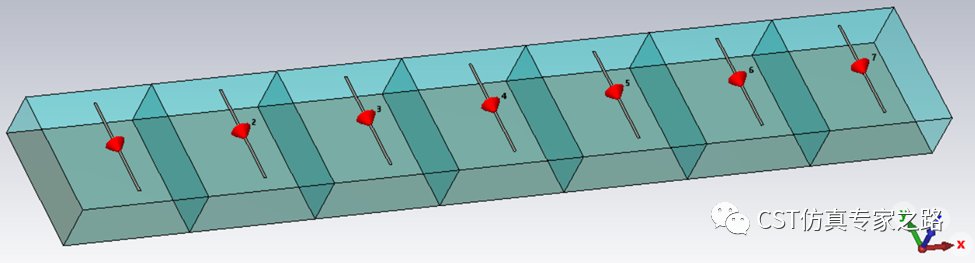

以上面的dipole為陣元組成一個1x7陣列：

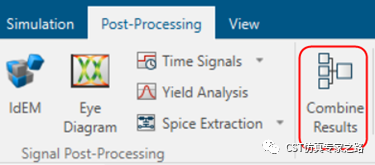

計算完之后，去post-processing里面，點擊combine results：

打開combine results后，在monitor settings里面，type選擇frequency， offset選擇time shift。

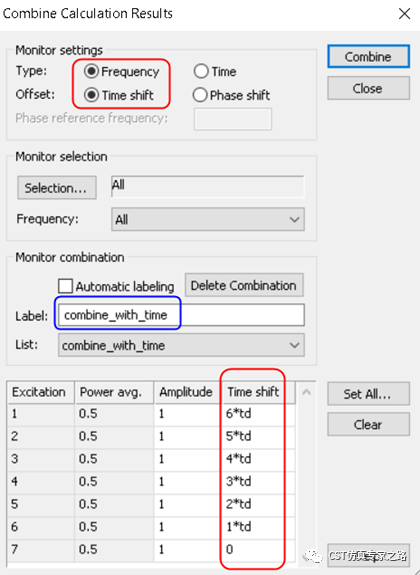

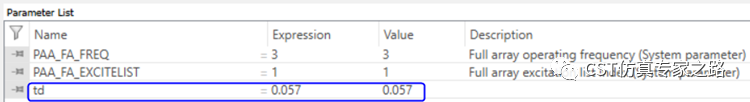

接下來我們要在excitation list里面對每一個excitation給一個time shift，相鄰單元之間只差一個time shift （變量td），給這個以td為時延的combine result起個名字：combine_with_time。在這里td的值如下圖：

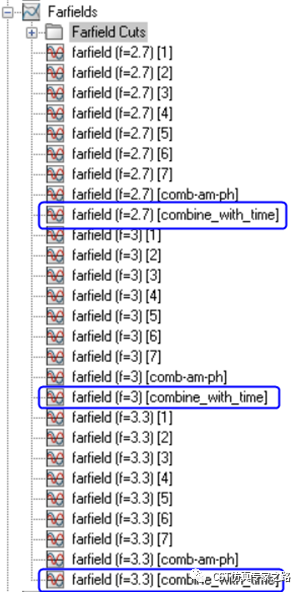

點擊左側導航樹的1D results，右鍵點擊new tree folder,命名為time delay，并把2.7GHz、3GHz和3.3GHz頻點合成的遠場方向圖copy到1D results下面的time delay文件夾下面：

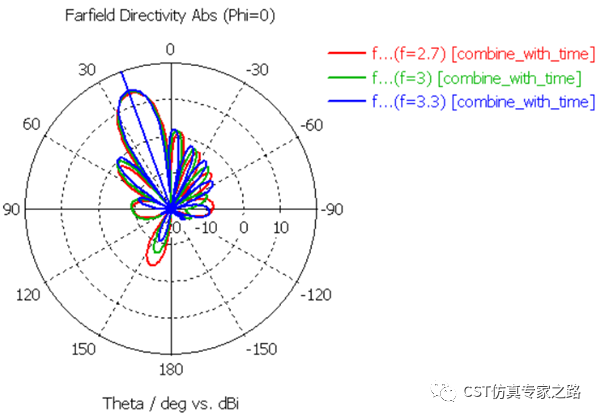

對比三個頻點的遠場結果：

從上面的結果可以看出，掃描波束的最大方向在同一下傾角度處，沒有發生漂移。

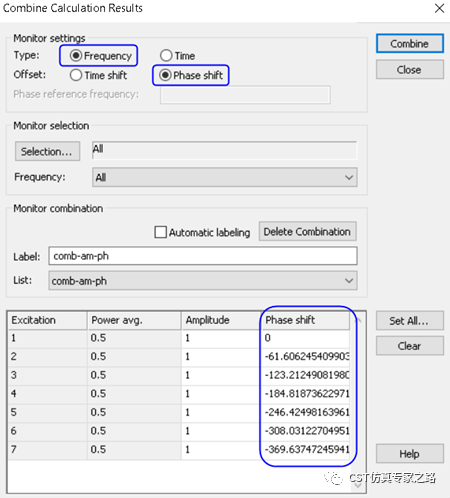

如果選擇phase shift，相鄰單元之間的相位差為61.6°。

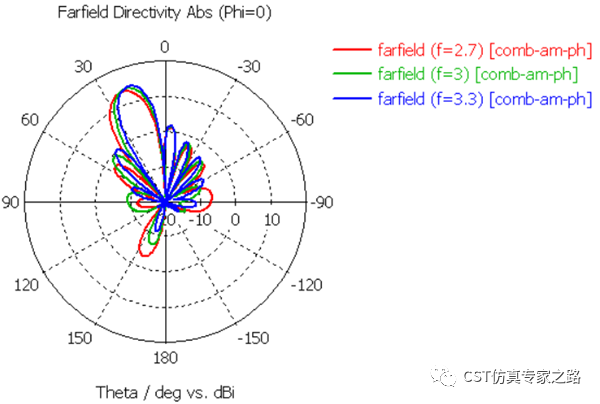

同樣對比三個頻點的遠場結果：

從結果可以看出合成的陣列掃描波束最大方向發生了漂移。

上面介紹的就是CST2023版陣列仿真中用到的頻域time shift功能，相信對陣列仿真的朋友會更便捷。
