CST基礎086-制作Block結構的3D模型

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

將CST Design Studio中的Block制作成3D模型，Schematic > Simulation > Simulation Project > All Blocks as 3D Model。

可以在CST Design Studio的Block Selection Tree中調出各種Block信息。并且可以使用Microstrip、Stripline、Waveguide項目中的Block，創建成實際3D模型。如下圖所示，調出所需形狀的Block，分別選中各Block，在Block Parameter List窗口中設置長、寬等尺寸值后連接到一起。下一步，點擊AlBlocksas3D Model按鈕選擇用于仿真的求解器，自動生成3D模型。

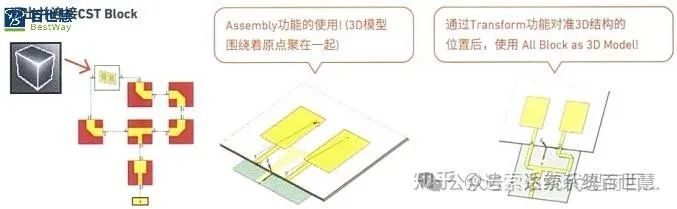

接下來將微帶功分器和現有的天線組合到一起，選擇Block Selection Tree一FieldSimulators一CST Studio Suite Block，按住鼠標左鍵拖拽(Drag & Drop)到Schematic界面中，調出天線的.cst文件。如下圖所示，將Block連接在一起后，然后按下Assembly，就會顯示3D結構的Block。將該結構Transform到相應的位置后，使用ALlBlock as3D Model功能，就會自動生成組裝好的3D結構。
