CST基礎049-全局網格設置
CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。
CST支持PBA（Perfect Boundary Approximation）和TST（Thin Sheet Technique）等強大的網格技術。要進行準確的仿真分析，則需要設置合適且準確的網格。全局網格（Global Mesh）設置操作命令：Simulation > Mesh > Global Properties(Type: Hexahedral)。
Mesh設置分為Maximum cell 部分和Minimum cell部分， Maximum cell又細分為Near tomodel和Far from model。
Maximum cell的設置會決定剖分仿真模型的最大網格尺寸。
Minimum cel的設置會決定剖分仿真模型的最小網格的尺寸不會小于這個限值。
Near to model決定仿真模型上的網格尺寸。
Far from model決定仿真模型以外的計算區域的網格尺寸。
Maximumcell提供兩種設置標準，以便根據應用進行有效計算。
Cells per wavelength 以最大仿真頻率對應的波長來劃分網格。
Cells per max model box edge 以仿真模型的最長邊(edge)為準來劃分網格。
點擊Global Mesh設置對話框中的Specials按鈕，可以進行更加精細的網格設置。Special mesh支持劃分網格的各種條件，可進行精確仿真所需的更加細致的網格設置。

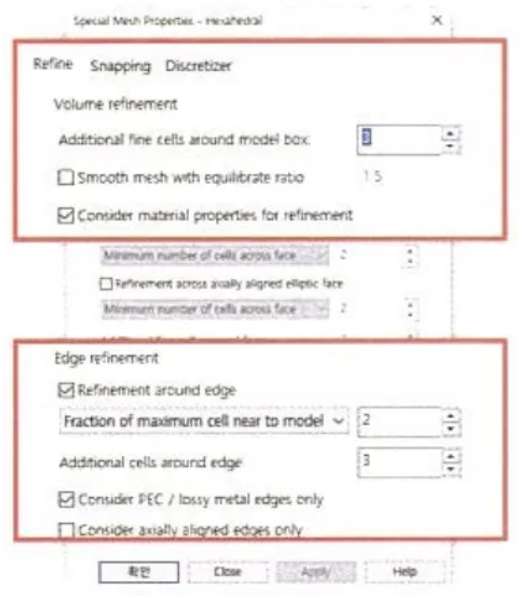

Special Mesh Properties 由 Refine、Snapping、Discretizer 三個選項卡構成。
Refine 設置網格的進一步加密。
Snapping 設置網格劃分時需要考慮的Snapping對象。
Discretizer 設置結構分割的準確度。
通過設置各個選項卡，可以對仿真模型的網格進行更加有效和精細的設置。下面結合圖片說明Special Mesh設置中常用的功能。

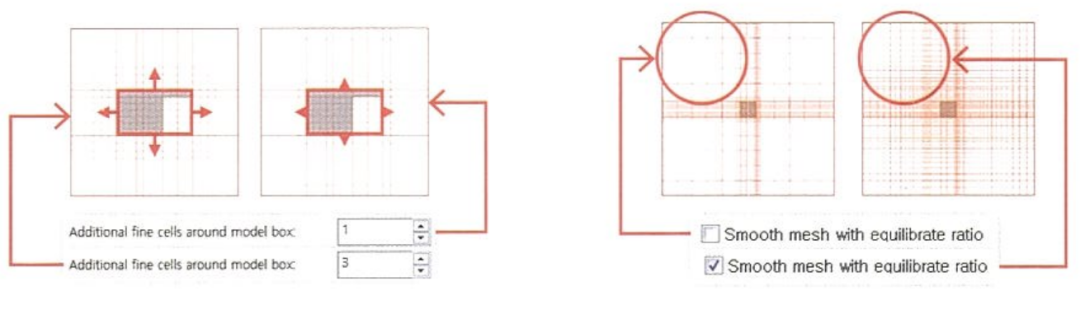

Volume Refinement：以仿真模型結構的Volume為準進一步細分網格。
Smooth mesh with equilibrateratio：網格平滑系數比，設置的值越大，相鄰網格之間的尺寸差異越大。
Edge Refinement：對仿真模型結構的邊緣(Edge)進一步細分網格。
