CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。
Field Calculator計算2D/3D場：2D/3D Plot > Tools > Field Calculator。
希望對仿真得到的2D/3D Results隨意進行演算時，利用Field Calculator就可以得到所需的結果。

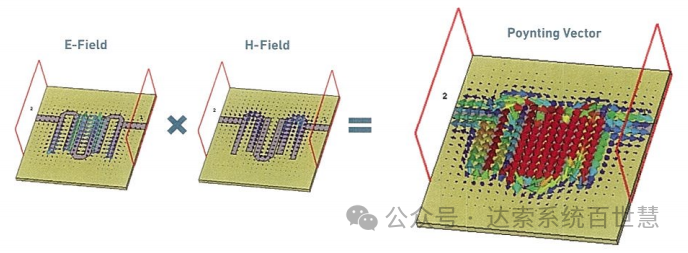

在Formula一欄中輸入計算公式，用于計算公式的Source(A、B、C、D、E、F)可以從已經計算好的2D/3DResults調用過來。Function List中列出了各種可用的數學表達式。通過Formula的運算，可以將所需的場結果進行Plot。比如，希望將兩個矢量(Vector)相乘時，輸入VecProd(A、B)數學表達式。如下圖所示在對兩個Vector進行運算之后得出新的Vector值。
